AI-Tek 70085-1010-235 | حسگر سرعت برد متوسط

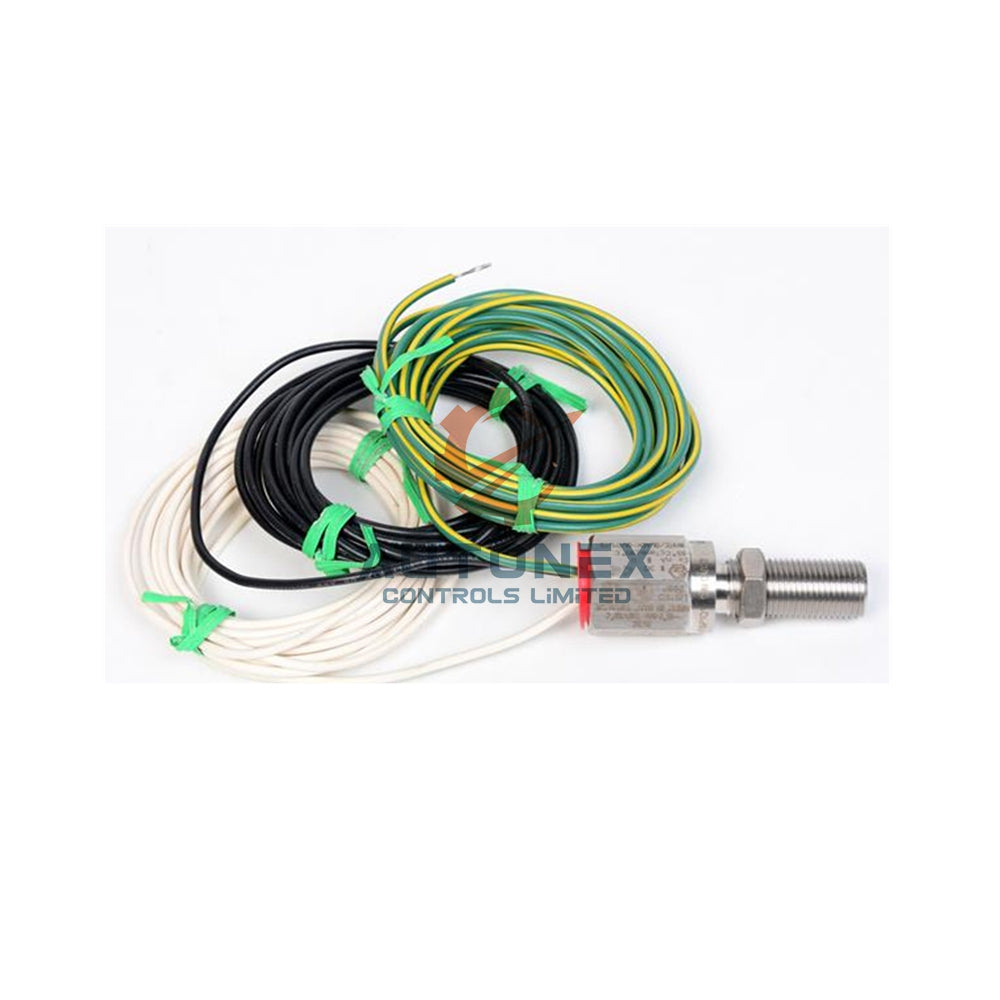

سنسور سرعت غیرفعال AI-Tek Instruments 70085-1010-235

این 70085-1010-235 نظارت قابل اعتماد سرعت را برای کاربردهای صنعتی عمومی فراهم می‌کند. این سنسور غیرفعال AI-Tek Airpax عملکرد متعادل در گستره دمایی وسیع با ساختار مقاوم برای محیط‌های سخت ارائه می‌دهد.

نمای کلی محصول

این سنسور سرعت غیرفعال با برد متوسط عملکردی پایدار در محیط‌های صنعتی مختلف ارائه می‌دهد. دارای طراحی جمع‌وجور با ویژگی‌های خروجی قابل اعتماد برای اندازه‌گیری دقیق سرعت بدون نیاز به منبع تغذیه خارجی است.

مشخصات هسته

• سازنده: AI-Tek Instruments (Airpax)
• شماره قطعه: 70085-1010-235
• نوع سنسور: سنسور سرعت غیرفعال
• وضعیت: نو، بسته‌بندی اصلی کارخانه
• گارانتی: 12 ماه گارانتی کارخانه

ابعاد فیزیکی

• طول رزوه: 1.250 اینچ (31.75 میلی‌متر)
• طول سنسور: 3.500 اینچ (88.90 میلی‌متر)
• سایز رزوه: استاندارد 5/8-18 UNF
• وزن واحد: 0.28 کیلوگرم
• طول کابل: 8 فوت (2.44 متر)
• قطر بدنه: 0.875 اینچ (22.23 میلی‌متر)

عملکرد الکتریکی

• ولتاژ خروجی استاندارد: 110 ولت پیک به پیک
• ولتاژ خروجی تضمین شده: حداقل 15.8 ولت پیک به پیک
• مقاومت DC: حداکثر 320 اهم
• اندوکتانس معمولی: 85 میلی‌هنری
• قطبیت خروجی: سیم قرمز مثبت
• پاسخ فرکانسی: 15 هرتز تا 3,500 هرتز
• دامنه اندازه‌گیری: از 0 تا 8,500 دور در دقیقه
• زمان پاسخ: حداکثر 4 میلی‌ثانیه
• خطی بودن خروجی: ±1.5٪ از مقیاس کامل

مشخصات محیطی

• دمای عملکرد: از -40 تا +180 درجه سانتی‌گراد
• دمای ذخیره‌سازی: از -55 تا +200 درجه سانتی‌گراد
• میزان حفاظت در برابر نفوذ: درجه IP66
• جنس بدنه: فولاد ضد زنگ 316
• نوع کابل: صنعتی با شیلد محافظ
• گشتاور نصب: حداکثر 18 فوت-پوند
• مقاومت در برابر لرزش: 15g از 10 تا 2000 هرتز
• مقاومت در برابر شوک: 50g به مدت 11 میلی‌ثانیه

مشخصات هدف

• جنس هدف: فولاد فرو مغناطیسی
• دامنه بهینه فاصله: 0.4 تا 1.5 میلی‌متر
• تعداد دندانه چرخ دنده: 30-120 دندانه توصیه شده
• سرعت هدف: 100 تا 8,500 دور در دقیقه
• حداقل عرض دندانه: 2.0 میلی‌متر

ویژگی‌های کلیدی

• ولتاژ خروجی متوسط برای انتقال سیگنال قابل اعتماد
• طراحی جمع و جور 3.5 اینچی برای کاربردهای با محدودیت فضا
• محافظت IP66 در برابر گرد و غبار و جت‌های قوی آب
• دامنه دمای کاری گسترده از -40°C تا +180°C
• سیم قرمز قطب مثبت برای شناسایی آسان
• شامل کابل محافظ صنعتی 8 فوتی
• ساخت فولاد ضدزنگ 316 برای مقاومت در برابر خوردگی

کاربردهای صنعتی

• نظارت بر سرعت موتورهای عمومی
• اندازه‌گیری سرعت سیستم نقاله
• نظارت بر پمپ و کمپرسور
• تشخیص سرعت فن صنعتی
• نظارت بر سرعت ماشین‌آلات ابزار
• نظارت بر تجهیزات کشاورزی
• تجهیزات حمل و نقل مواد

راهنمای نصب

• نصب با استفاده از اتصال رزوه‌ای 5/8-18 UNF
• اعمال حداکثر گشتاور نصب 18 فوت-پوند
• حفظ فاصله 0.4-1.5 میلی‌متر از سطح هدف
• سیم قرمز را به عنوان ترمینال مثبت متصل کنید
• اطمینان از درگیری صحیح مهر و موم IP66
• مسیر کابل ۸ فوتی را با محافظ کشش مناسب عبور دهید
• تأیید تراز هدف و تنظیم فاصله
• آزمایش سیگنال خروجی با اسیلوسکوپ

اطلاعات سازگاری

• کارکرد با سیستم‌های استاندارد پایش سرعت
• سازگار با ماژول‌های ورودی فرکانس PLC
• اتصال به نمایشگرهای دورسنج دیجیتال
• ارتباط با سیستم‌های جمع‌آوری داده
• کارکرد با رله‌های حفاظت از سرعت بیش از حد
• سازگار با سیستم‌های پایش لرزش

حمل و نقل و بسته‌بندی

• بسته‌بندی محافظ کارخانه‌ای مهر و موم شده
• شامل سنسور با کابل یکپارچه ۸ فوتی
• دفترچه راهنمای نصب و مشخصات فنی
• مدارک گارانتی ۱۲ ماهه
• ارسال جهانی از طریق FedEx، UPS، DHL
• زمان تحویل استاندارد: ۳-۵ روز کاری

سؤالات متداول

• دامنه دمای کاری چقدر است؟ منفی ۴۰ تا مثبت ۱۸۰ درجه سانتی‌گراد.
• از چه سایز رزوه‌ای برای نصب استفاده می‌شود؟ رزوه استاندارد 5/8-18 UNF.
• طول کابل سنسور چقدر است؟ کابل یکپارچه ۸ فوت (۲.۴۴ متر).
• ولتاژ خروجی تضمین شده چقدر است؟ حداقل ۱۵.۸ ولت پیک تا پیک.
• از چه علامت قطبیتی استفاده می‌کند؟ سیم قرمز نشان‌دهنده اتصال مثبت است.
