کیت واحد ترمینال ABB TU805K01 - ۱۶ کاناله

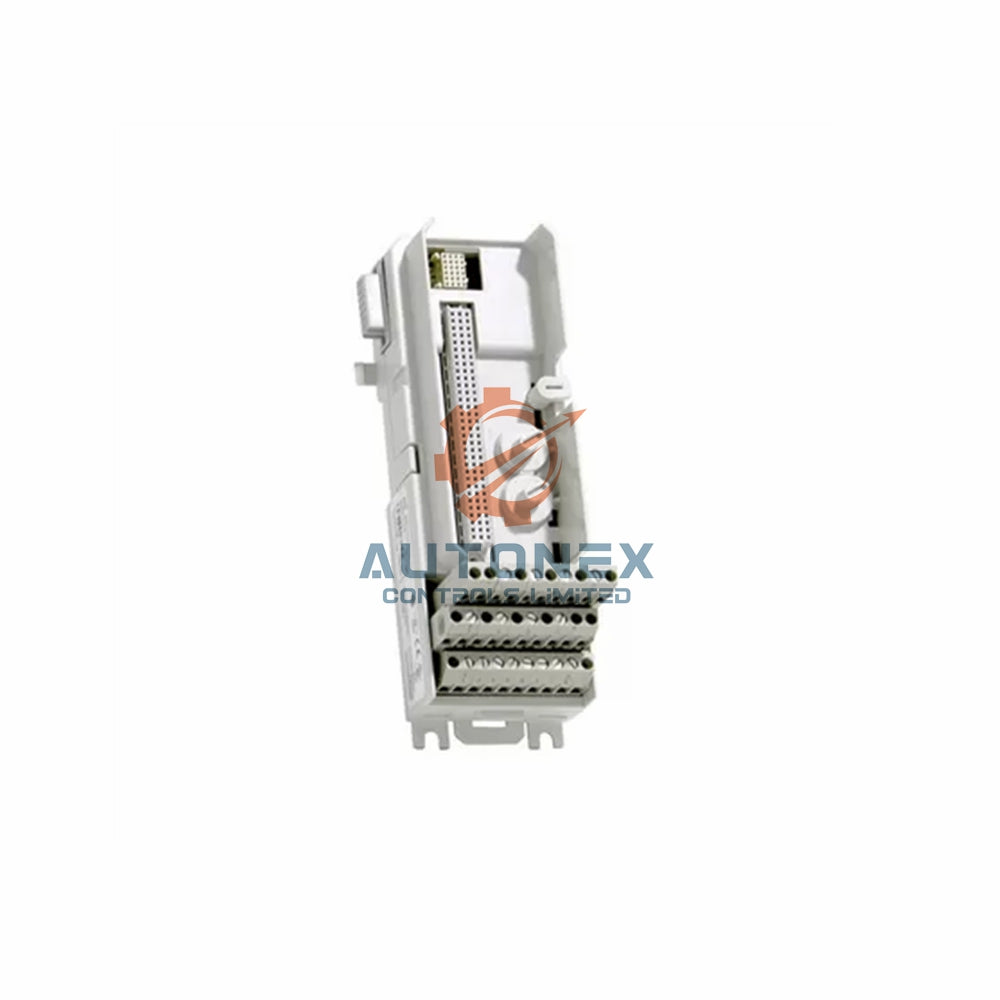

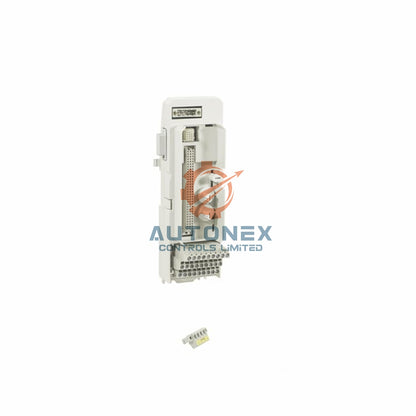

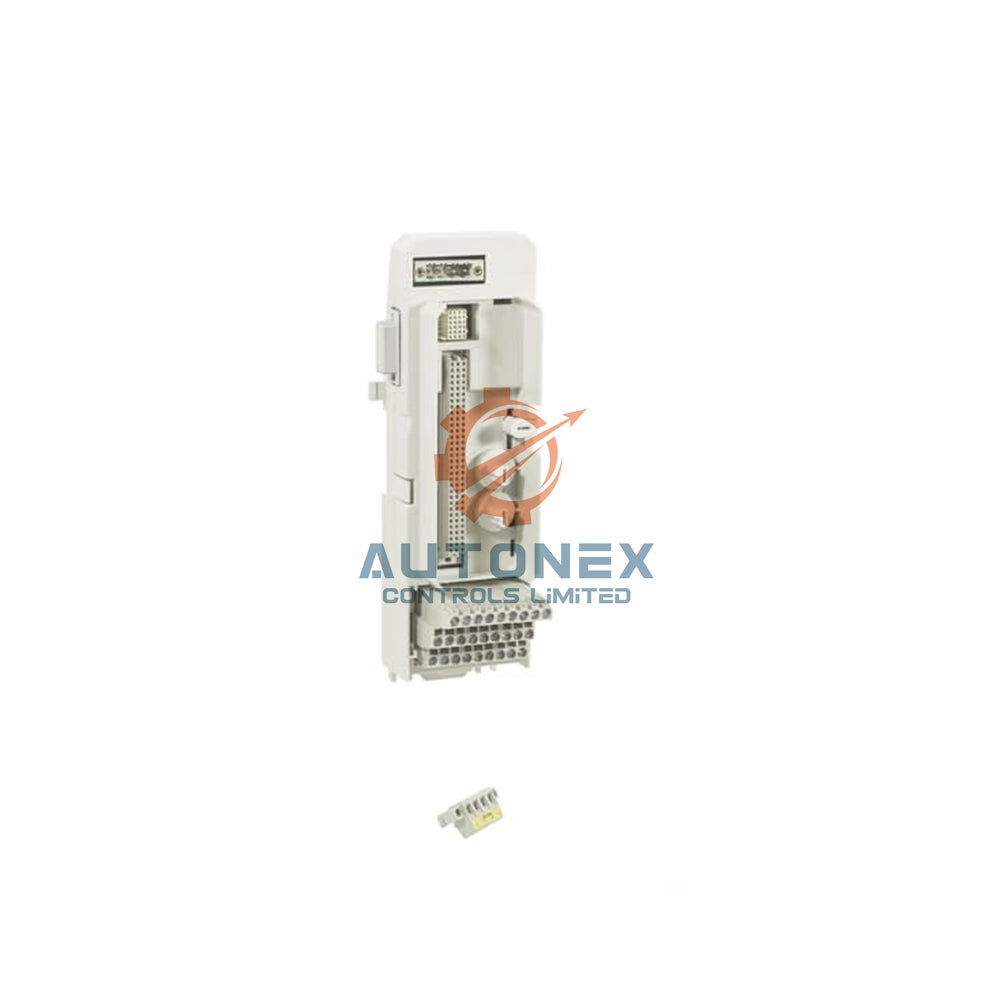

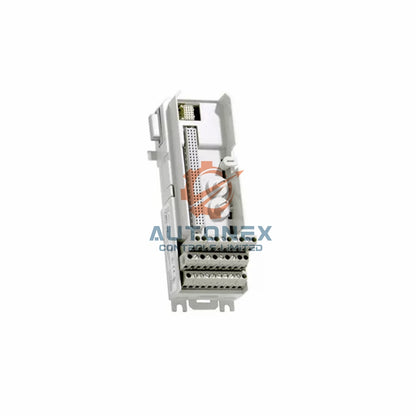

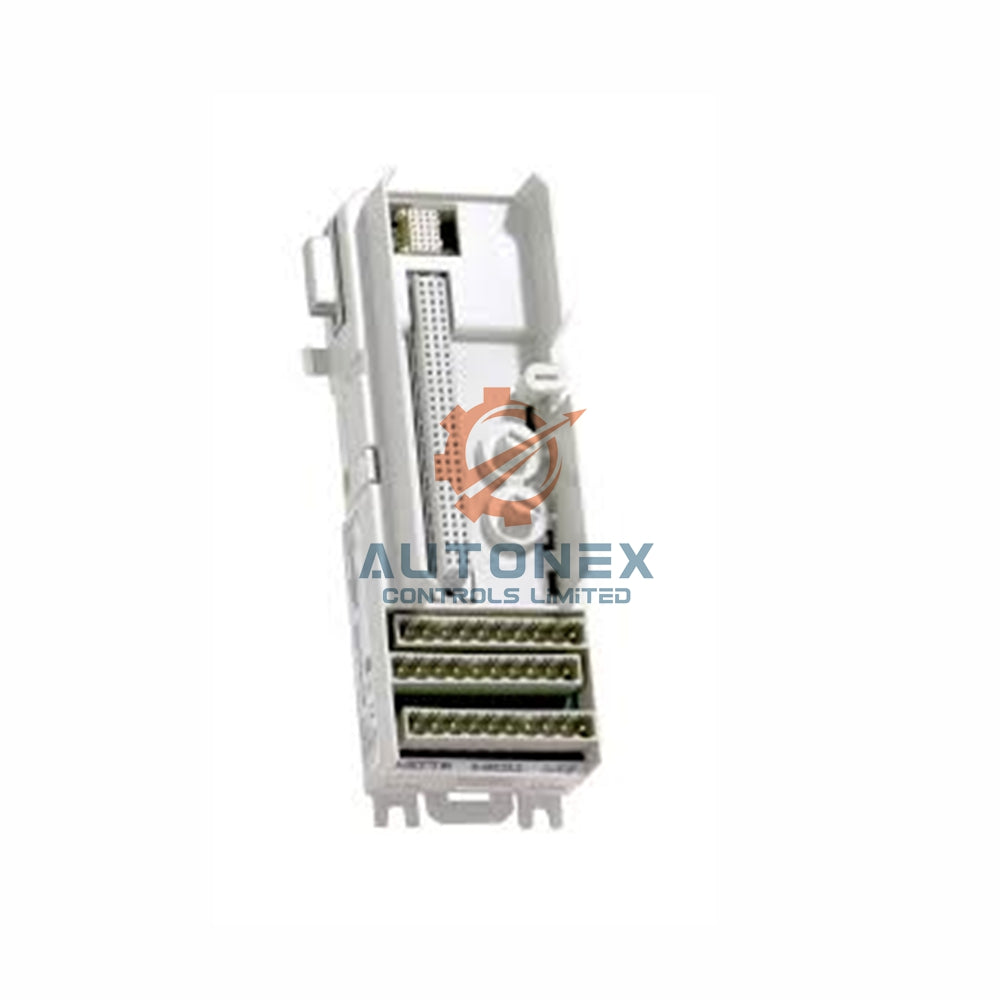

کیت واحد ترمینال ABB TU805K01

کیت TU805K01 از ABB راه‌حلی کامل برای سیستم‌های ورودی/خروجی S800 ارائه می‌دهد. این کیت شامل ده واحد ترمینال TU805 مجزا برای نصب‌های متعدد است. هر واحد شانزده کانال با ظرفیت پنجاه ولت ارائه می‌کند. طراحی غیرفعال اطمینان از توزیع قابل اعتماد توان فرآیند را تضمین می‌کند. کاربران از نصب جمع‌وجور و روش‌های سیم‌کشی ساده بهره‌مند می‌شوند.

مروری بر محصول

• برند: ABB
• مدل: TU805K01 (کیت شامل 10 واحد)
• شماره مقاله: 3BSE035990R1
• قطعه: واحد ترمینال 16 کاناله TU805
• رتبه ولتاژ: ظرفیت حداکثر 50 ولت
• سازگار با ورودی/خروجی: ماژول‌های DI801 و DO801
• نوع اتصال: سیم‌کشی بلوک ترمینال
• محتویات کیت: 10 عدد واحد ترمینال TU805

ویژگی‌ها و مزایای کلیدی

• ظرفیت 16 کاناله برای توزیع جامع سیگنال
• امکان اتصال سیگنال فرآیند دو سیمه و سه سیمه
• نصب مستقیم روی ماژول‌های ورودی/خروجی فضای ارزشمند را صرفه‌جویی می‌کند
• نیاز به فضای اضافی پنل برای نصب ندارد
• طراحی غیرفعال عملکرد قابل اعتماد بلندمدت را تضمین می‌کند
• توزیع توان فرآیند را در سیستم‌های کنترل ساده می‌کند
• طراحی جمع‌وجور استفاده بهینه از کابینت کنترل را فراهم می‌آورد

مشخصات فنی

• کانال‌ها: 16 نقطه اتصال مستقل
• حداکثر جریان: 1 آمپر برای هر کانال ورودی/خروجی
• سایز سیم‌ها: 0.2 - 1.5 میلی‌متر مربع، مفتول یا رشته‌ای
• سازگاری AWG: سیم رشته‌ای با شماره 24-16
• آزمون دی‌الکتریک: مقاومت عایق 500 ولت متناوب
• اتصالات فرآیند: 2 عدد ترمینال توان 2 کاناله
• ترمینال‌های توزیع: 2 عدد 16 نقطه توزیع توان

مشخصات محیطی

• دمای کاری: 0 تا +55 درجه سانتی‌گراد (+32 تا +131 درجه فارنهایت)
• دمای تایید شده: +5 تا +55 درجه سانتی‌گراد برای تاییدیه‌ها
• دمای نگهداری: -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت)
• دامنه رطوبت: 5٪ تا 95٪ بدون تراکم
• درجه آلودگی: 2 طبق استاندارد IEC 60664-1
• محافظت در برابر خوردگی: سطح ISA-S71.04 G3
• کلاس حفاظتی: IP20 طبق استاندارد IEC 60529

گواهینامه‌ها و انطباق‌ها

• دارای علامت CE برای انطباق با بازار اروپا
• ایمنی الکتریکی: استانداردهای EN 61010-1، UL 61010-1
• مکان‌های خطرناک: گواهینامه‌های C1 Div 2، Zone 2
• گواهینامه دریایی: تاییدیه DNV-GL
• انطباق RoHS: دستورالعمل EN 50581:2012
• انطباق WEEE: DIRECTIVE/2012/19/EU
• استانداردهای EMC: EN 61000-6-4، EN 61000-6-2

ابعاد فیزیکی

• عرض: 86.1 میلی‌متر طراحی جمع‌وجور
• عمق: 40.5 میلی‌متر بهینه برای فضا
• ارتفاع: 40.5 میلی‌متر پروفایل کم
• وزن: 0.3 کیلوگرم برای هر واحد
• نصب مستقیم روی ماژول‌های ورودی/خروجی سازگار
• نیاز به فضای اضافی ندارد
• بهینه شده برای نصب‌های با چگالی بالا
