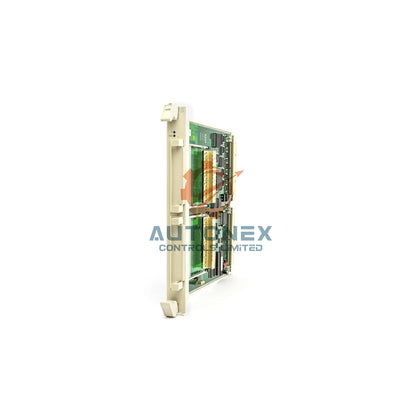

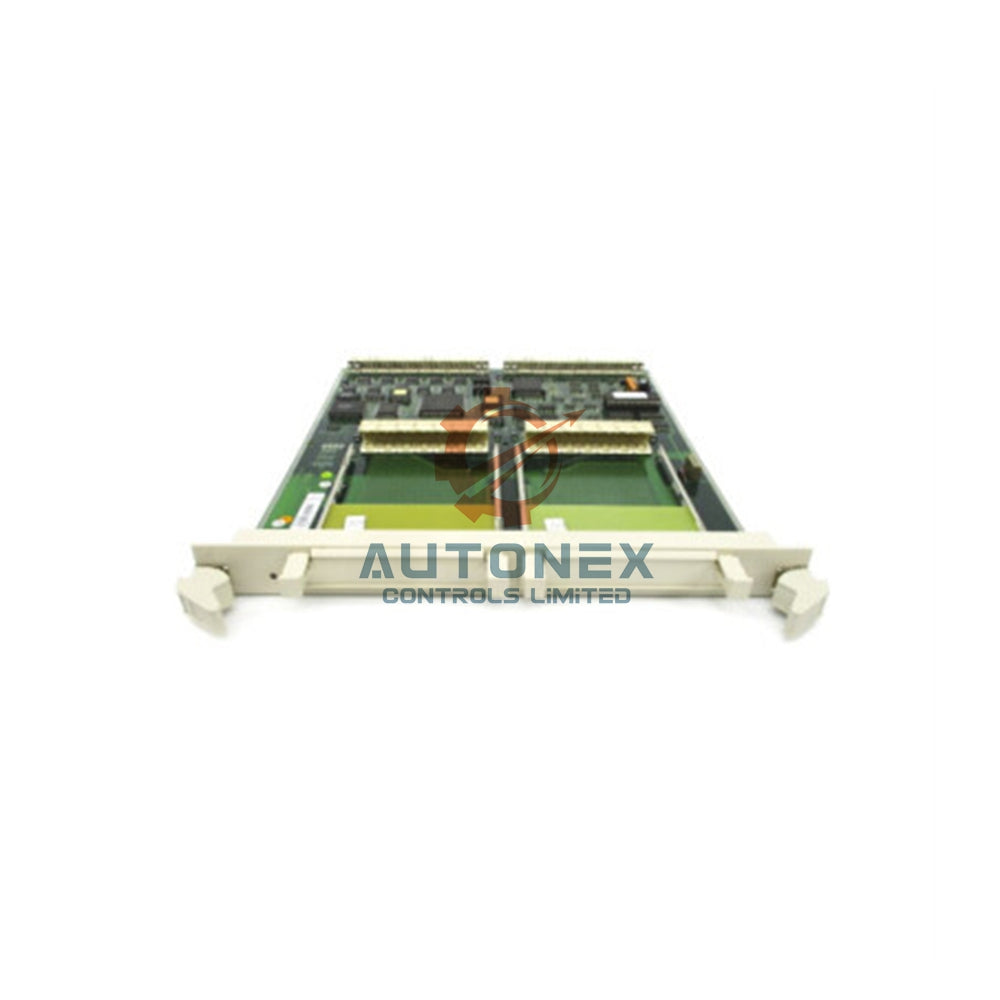

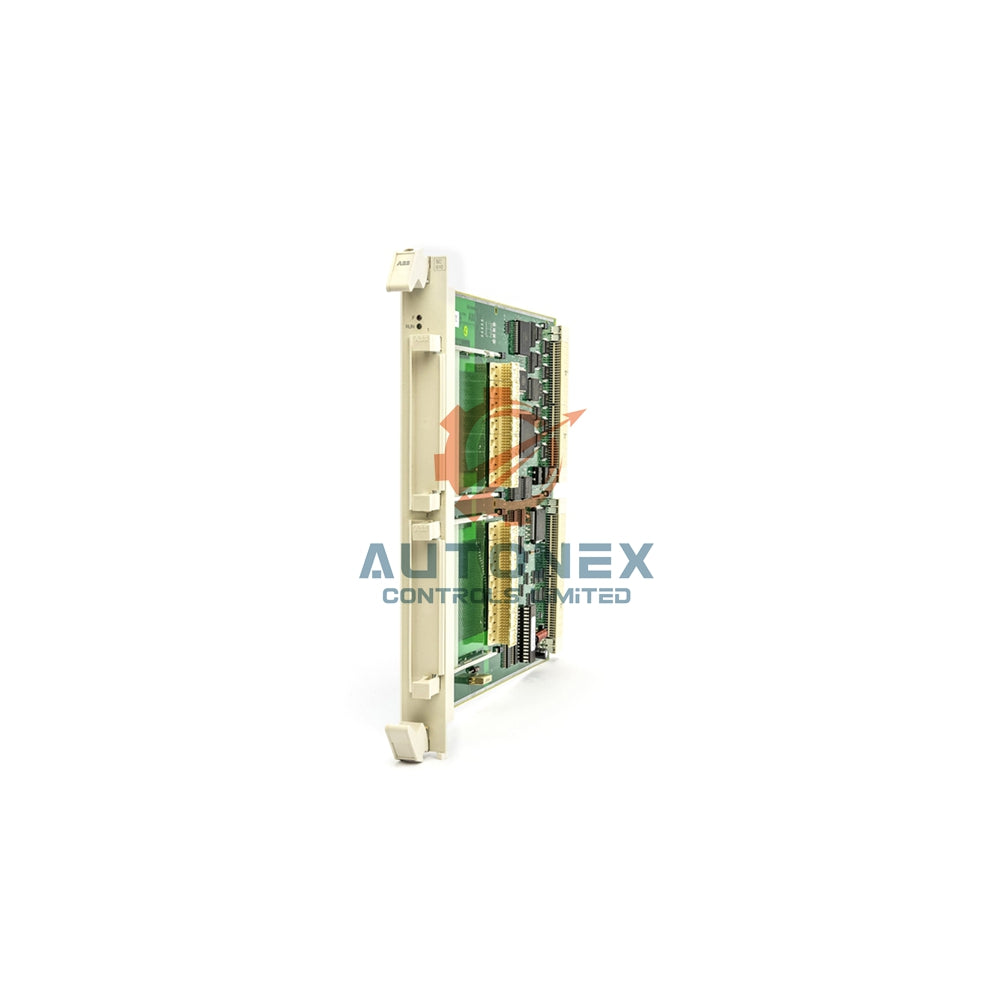

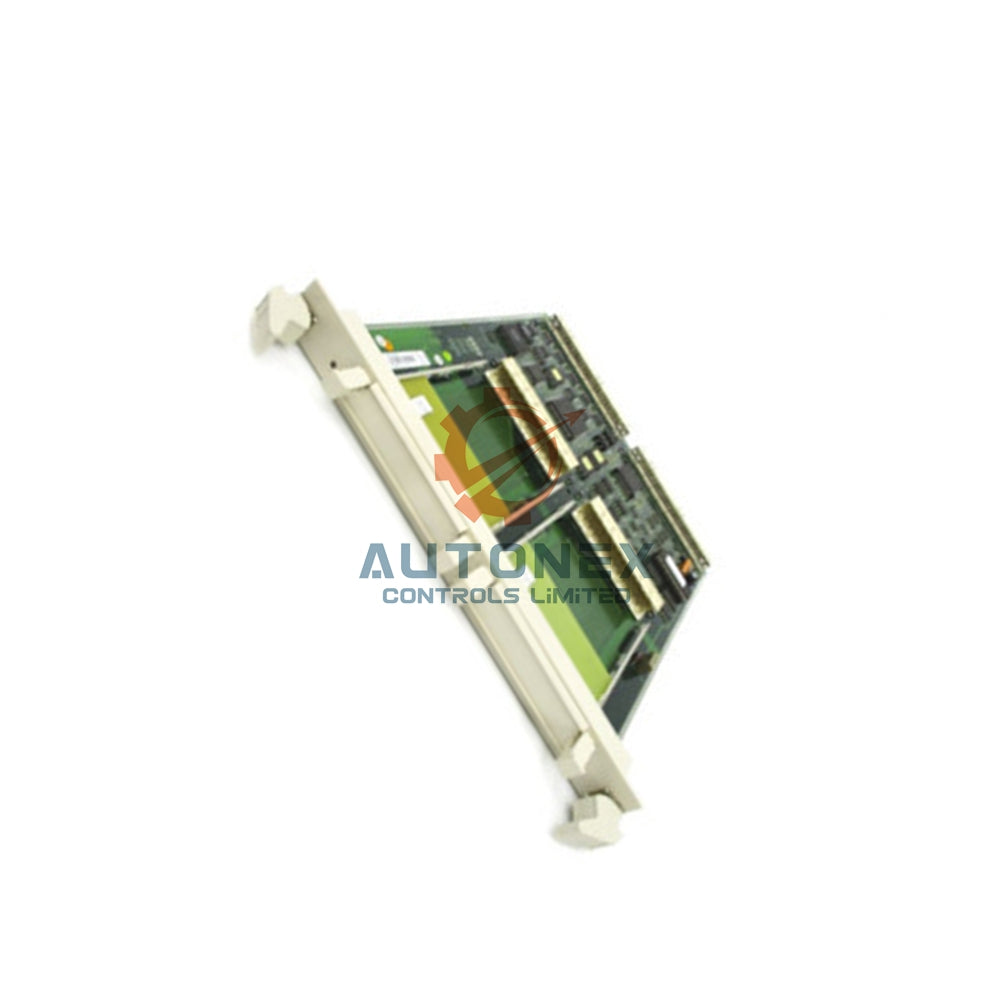

ماژول حامل ABB SC510 3BSE003832R1 برای ورودی/خروجی AC 460/800F

حامل زیرماژول ABB SC510 (بدون CPU)

SC510 یک ماژول حامل رابط ورودی/خروجی برای خانواده‌های کنترلر ABB AC 460 و AC 800F است. این ماژول به عنوان یک درگاه عمل می‌کند و امکان اتصال زیرماژول‌های مختلف ورودی/خروجی و ارتباطی به سیستم باس کنترلر را فراهم می‌آورد.

اطلاعات اصلی محصول

• برند: ABB
• شناسه محصول / شماره مقاله: 3BSE003832R1
• نام نوع ABB: SC510
• توضیح کاتالوگ: حامل زیرماژول SC510 بدون CPU
• نوع محصول: ماژول حامل ارتباطی / ورودی-خروجی
• ظرفیت زیرماژول: پشتیبانی از ۲ ماژول شخصیت (زیرماژول)

مشخصات فیزیکی

• ابعاد خالص محصول (طول × عرض × ارتفاع): ۲۸۸ میلی‌متر × ۴۸۶ میلی‌متر × ۲۲.۵ میلی‌متر
• وزن خالص محصول: ۰.۶۷ کیلوگرم
• کد HS: ۸۵۳۸۹۰
• شماره تعرفه گمرکی: ۸۵۳۸۹۰۹۱

اطلاعات الکتریکی و حرارتی

• مصرف برق (از طریق بک‌پلن):
  • ۵ ولت: ۱.۸ آمپر
  • ۲۴ ولت: ۰.۵۴ آمپر
• بار خنک‌کننده (معمولی): ۷۵ BTU/H
• تعداد باتری‌ها: ۰

انطباق و محیط زیست

• وضعیت RoHS: مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۱/۶۵/EU
• دسته‌بندی WEEE: ۵ (تجهیزات کوچک - بدون بعد خارجی بزرگ‌تر از ۵۰ سانتی‌متر)
• SCIP (سوئد): 64ca723a-0669-4eec-a128-1d20dd256d13

ویژگی‌های کلیدی و زیرماژول‌های پشتیبانی شده

• دارای دو اسلات برای نصب ماژول‌های شخصیت (PM).
• امکان اتصال به:
  • ماژول‌های ورودی/خروجی ABB S800 (از طریق لینک ورودی/خروجی S800)
  • ماژول‌های ورودی/خروجی ABB S100
  • ماژول‌های TRIO (برای یکپارچه‌سازی دستگاه‌های خاص)
  • ماژول‌های رابط چندفروشنده (MVI) برای یکپارچه‌سازی سیستم‌های شخص ثالث
• به عنوان رابط بین باس داخلی کنترلر و شبکه‌های ورودی/خروجی خارجی عمل می‌کند.
• معمولاً بخشی از کیت سخت‌افزاری بزرگ‌تر کنترلر است (مثلاً همراه با CPU PM510V16 و حافظه MB510).

شامل در کیت‌ها (نمونه‌ها)

• 3BSE011302R1 - سخت‌افزار ACMHWV16 (PM510V16، SC510، MB510)
• 3BSE016433R1 - کیت
• 3BSE016434R1 - کیت
• 3BSE016440R1 - کیت

نصب و طراحی سیستم

• در یک اسلات داخل رک کنترلر AC 460 یا AC 800F نصب می‌شود.
• ماژول‌های شخصیت (زیرماژول‌ها) در دو اسلات حامل قرار می‌گیرند تا عملکرد آن تعریف شود.
• نیازهای برق (۵ ولت/۱.۸ آمپر، ۲۴ ولت/۰.۵۴ آمپر) باید هنگام تعیین اندازه منبع تغذیه کنترلر در نظر گرفته شود.
• بار خنک‌کننده (۷۵ BTU/H) باید در مدیریت حرارتی کابینت لحاظ شود.
• پیکربندی ورودی/خروجی متصل شده در نرم‌افزار مهندسی سیستم (مثلاً Control Builder) انجام می‌شود.

برای پیکربندی کیت‌ها یا سفارش ماژول حامل ABB SC510 (3BSE003832R1) با تیم فروش فنی ما تماس بگیرید.
