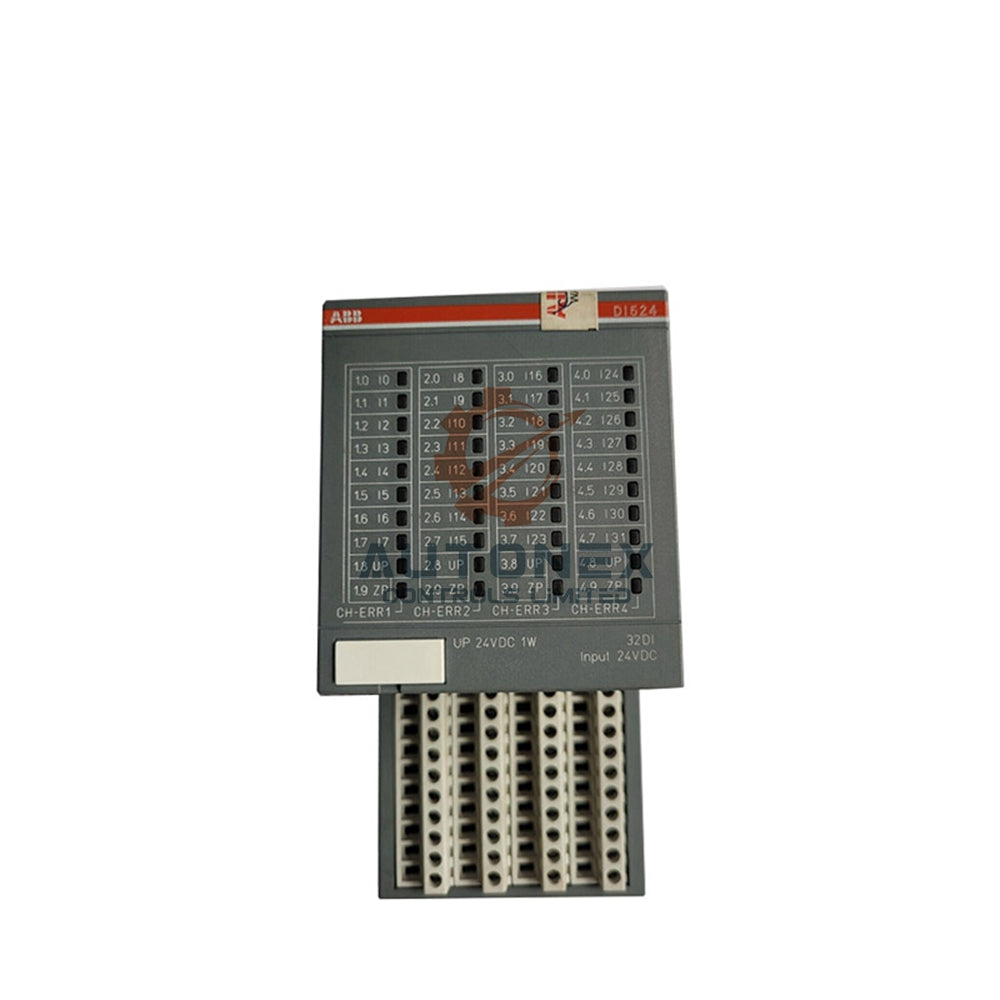

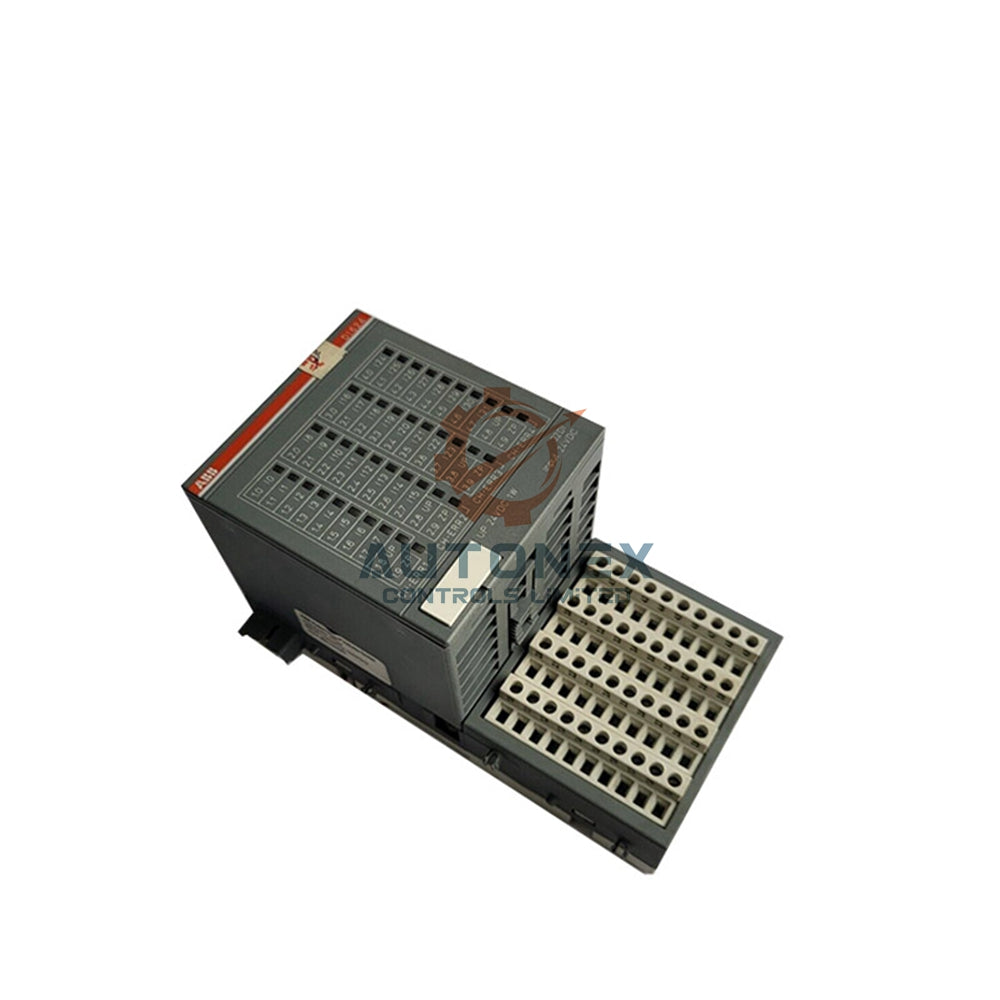

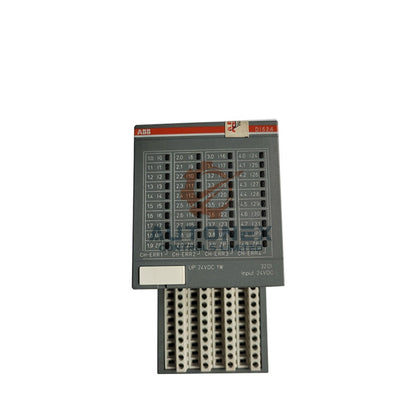

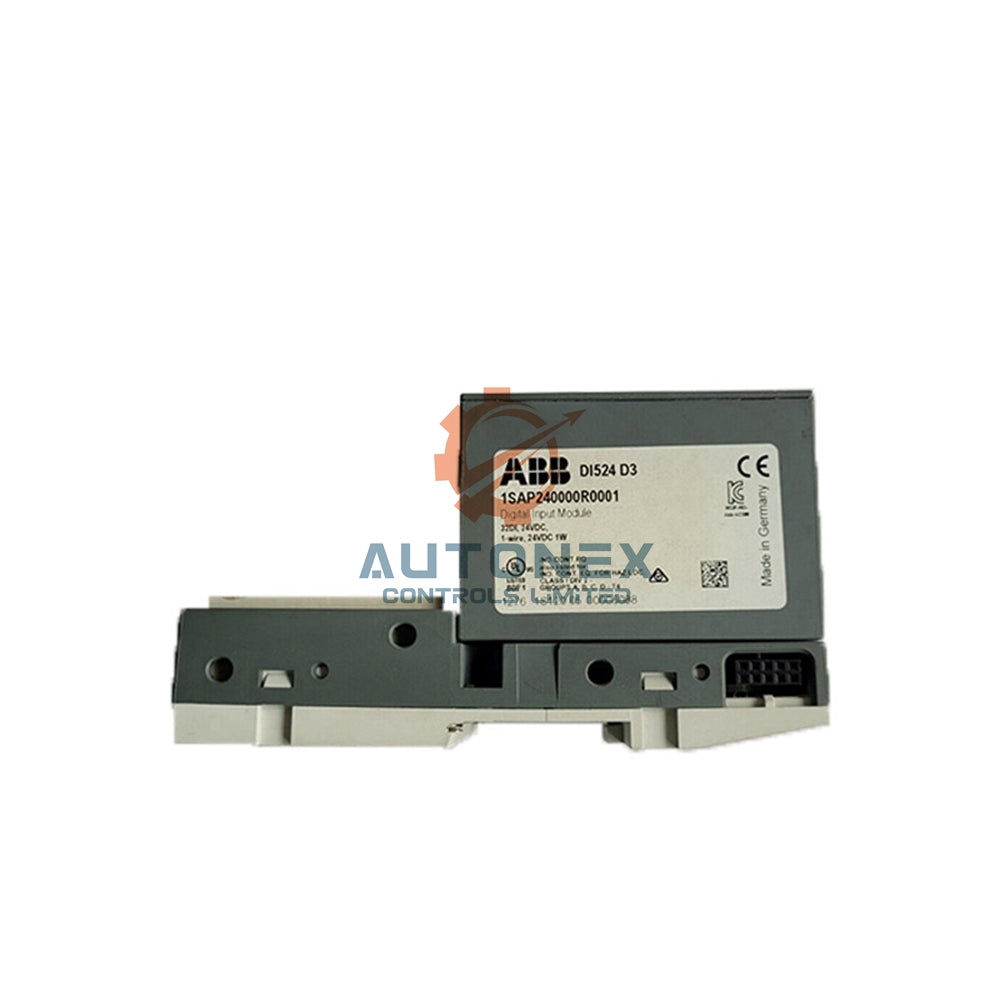

ماژول ورودی دیجیتال ABB DI524، 32 ورودی دیجیتال، 24 ولت DC

ماژول ورودی دیجیتال ABB DI524 S500

DI524 یک ماژول ورودی دیجیتال با چگالی بالا از سری ABB S500 I/O است. این ماژول ۳۲ کانال برای نظارت بر سیگنال‌های ۲۴ ولت DC در کاربردهای اتوماسیون توزیع شده فراهم می‌کند.

مشخصات فنی اصلی

• برند: ABB
• شناسه محصول: 1SAP240000R0001
• نوع محصول توسعه یافته: DI524
• توضیح کاتالوگ: ماژول ورودی دیجیتال. ۳۲ DI: ۲۴VDC
• عملکرد: ۳۲ ورودی دیجیتال، ۲۴ ولت DC، تک سیم
• تعداد ورودی‌ها: ۳۲ کانال
• نوع ولتاژ ورودی: DC
• دامنه ولتاژ ورودی: ۰ ... ۳۰ ولت DC
• ولتاژ ورودی نامی: ۲۴ ولت DC
• جریان ورودی: ۵ میلی‌آمپر (معمولی)
• ولتاژ تغذیه: ۲۰.۴ … ۲۸.۸ ولت DC (توان ماژول)
• زمان تأخیر (τ): قابل تنظیم از ۰.۱ تا ۳۲ میلی‌ثانیه
• درجه حفاظت: IP20
• EAN: 4016779649179

ابعاد فیزیکی و وزن

• ابعاد خالص محصول (طول × ارتفاع × عرض): ۶۲ میلی‌متر × ۷۶ میلی‌متر × ۶۷.۵ میلی‌متر
• وزن خالص محصول: ۰.۱ کیلوگرم
• ابعاد بسته‌بندی (طول × ارتفاع × عرض): ۸۴ میلی‌متر × ۷۲ میلی‌متر × ۷۱ میلی‌متر
• وزن ناخالص بسته‌بندی: ۰.۱۲۴ کیلوگرم
• واحدهای بسته‌بندی: ۱ کارتن

انطباق و گواهینامه‌ها

• اعلامیه CE: 3ADR980146
• RoHS: مطابق با دستورالعمل اتحادیه اروپا ۲۰۱۱/۶۵/EU و اصلاحیه ۲۰۱۵/۸۶۳
• REACH: حاوی مواد بیش از ۰.۱٪ (اعلامیه: 3ADR980139)
• شماره SCIP (آلمان): 4c0d2eb2-95de-4c2f-8a8e-3c148ea4248f
• دسته‌بندی WEEE: ۵ (کسب‌وکار به کسب‌وکار)
• شماره گمرکی (CN8): 85389091

طبقه‌بندی‌های صنعتی

• eClass: 27-24-22-04
• ETIM (8/9/10): EC001419 - ماژول ورودی/خروجی دیجیتال PLC
• UNSPSC: 32151705

اطلاعات سفارش

• حداقل مقدار سفارش: ۱ عدد
• چندتایی سفارش: ۱ عدد
• واحد فروش: عدد
• ساخت به سفارش: خیر (کالای موجود در انبار استاندارد)

ویژگی‌ها و کاربردهای ماژول

• چگالی بالای ۳۲ ورودی در یک ماژول جمع‌وجور فضای کابینت‌های کنترل را صرفه‌جویی می‌کند.
• تأخیر ورودی قابل تنظیم (۰.۱ تا ۳۲ میلی‌ثانیه) امکان فیلتر کردن پرش تماس یا سیگنال‌های نویزی را فراهم می‌کند.
• دامنه ولتاژ ورودی گسترده (۰-۳۰ ولت DC) سیگنال‌های صنعتی استاندارد ۲۴ ولت DC را پشتیبانی می‌کند.
• جریان ورودی پایین (۵ میلی‌آمپر) بار روی حسگرها و کلیدهای میدانی را کاهش می‌دهد.
• طراحی شده برای یکپارچه‌سازی در سیستم ABB S500 I/O برای اتوماسیون توزیع شده.
• مناسب برای نظارت بر دکمه‌های فشاری، کلیدهای محدود، حسگرهای مجاورت و کنتاکت‌های رله در ماشین‌آلات و کنترل فرآیند.
