ماژول ورودی ترموکوپل ABB AI843 | ۸ کاناله S800 I/O

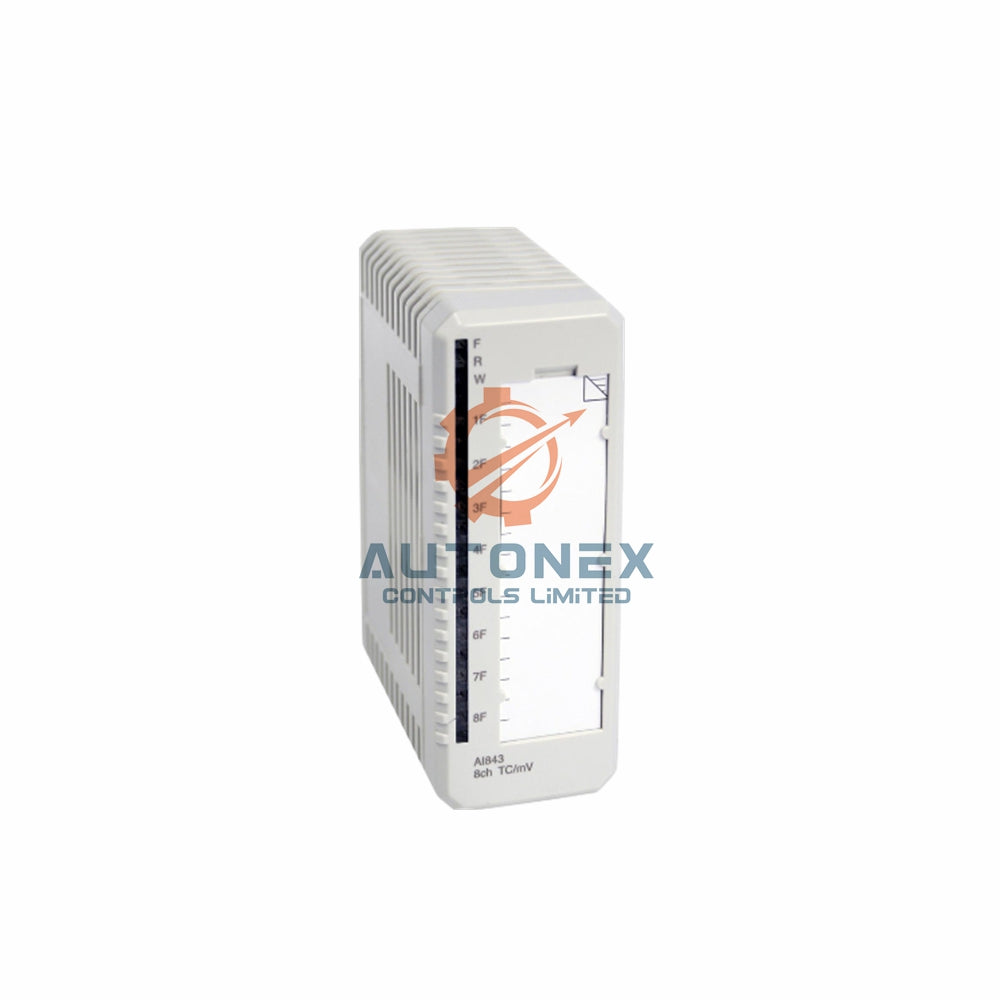

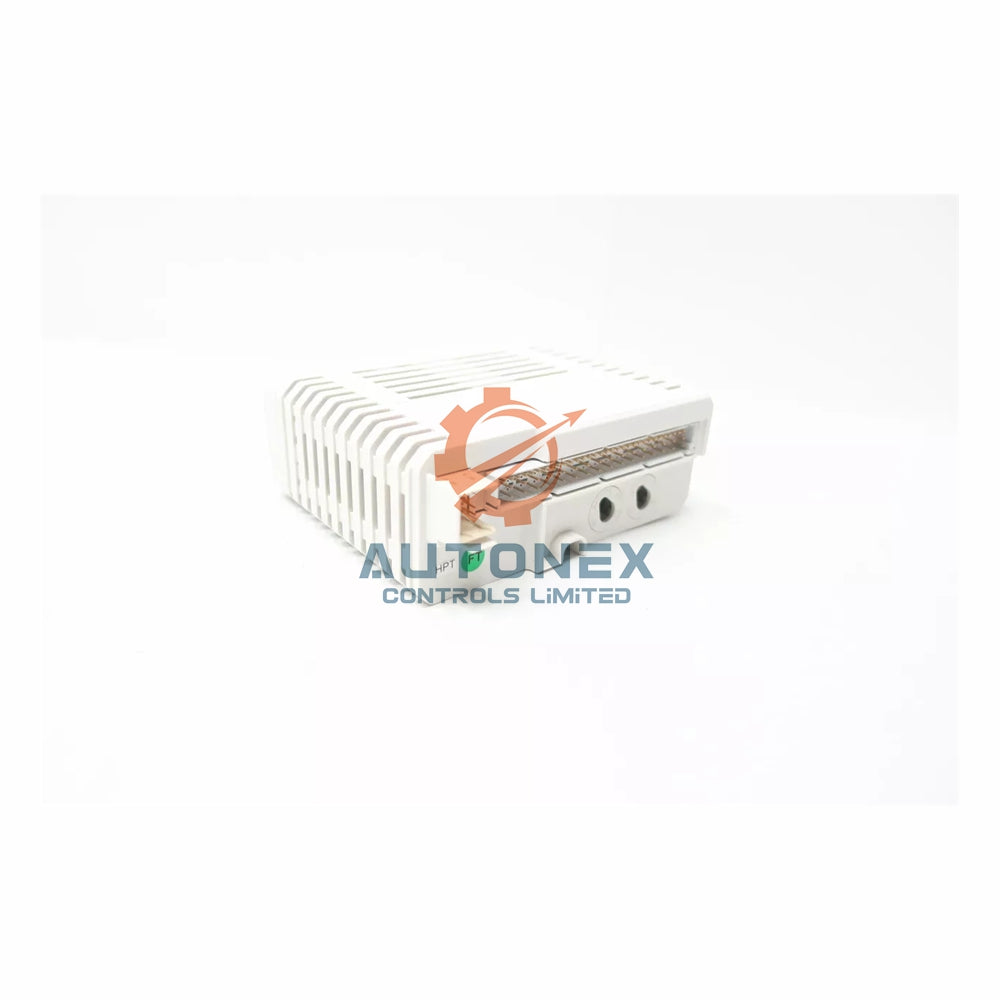

ماژول ورودی ترموکوپل/mV ABB AI843

ماژول ABB AI843 هشت کانال ورودی تفاضلی برای اندازه‌گیری‌های ترموکوپل و میلی‌ولت فراهم می‌کند. این ماژول دارای جبران‌سازی اتصال سرد یکپارچه است و از انواع مختلف ترموکوپل پشتیبانی می‌کند. این ماژول دقیق، اندازه‌گیری‌های دمایی دقیق برای کاربردهای فرآیند صنعتی ارائه می‌دهد.

ویژگی‌های کلیدی

• هشت کانال ورودی تفاضلی برای سیگنال‌های ترموکوپل/mV
• وضوح 16 بیتی برای اندازه‌گیری‌های با دقت بالا
• جبران‌سازی اتصال سرد یکپارچه با Pt100 RTD
• پشتیبانی از 11 نوع ترموکوپل: B، C، E، J، K، L، N، R، S، T، U
• تشخیص قطع سیم و نظارت بر مدار باز
• قابلیت عملکرد تکی یا افزونه

مشخصات فنی

• برند: ABB
• مدل: AI843
• شماره مقاله: 3BSE028925R1
• تعداد کانال‌ها: 8 ورودی تفاضلی
• دامنه‌های اندازه‌گیری: -30 میلی‌ولت تا +75 میلی‌ولت خطی
• رزولوشن: 16 بیت
• امپدانس ورودی: > 1 مگااهم
• دقت: حداکثر خطای ۰.۱٪
• اتصال سرد: کانال جداگانه RTD Pt100
• حداکثر طول کابل: 600 متر یا 500 اهم

پشتیبانی از ترموکوپل

• انواع B, C, E, J, K, L, N, R, S, T, U
• قابل تنظیم برای هر کانال به صورت جداگانه
• دامنه خطی میلی‌ولت: -30 تا +75 میلی‌ولت
• دامنه دمای اتصال سرد: -40°C تا 100°C

جبران‌سازی اتصال سرد

• کانال اختصاصی RTD Pt100
• اندازه‌گیری RTD چهار سیمه برای دقت بیشتر
• اندازه‌گیری دمای اتصال محلی یا از راه دور
• گزینه دمای اتصال ثابت قابل تنظیم توسط کاربر
• تشخیص خودکار خطای اتصال سرد

مشخصات عملکرد

• CMRR: 100 دسی‌بل در 50/60 هرتز
• NMRR: >40 دسی‌بل
• فیلتر ورودی: پهنای باند 1.1 کیلوهرتز
• انحراف دما: معمولاً 10 ppm/°C، حداکثر 25 ppm/°C
• دوره به‌روزرسانی: 320-960 میلی‌ثانیه (50 هرتز)، 267-800 میلی‌ثانیه (60 هرتز)

نیازهای برق

• +5V Modulebus: 60 میلی‌آمپر
• +24V Modulebus: ۵۰ میلی‌آمپر
• +24V خارجی: نیاز نیست
• توان تلف شده: 1.5 وات

تشخیص و نظارت

• چراغ‌های وضعیت پنل جلو (خطا، اجرا، هشدار)
• تشخیص قطع سیم در تمام کانال‌ها
• نظارت بر خطای کانال اتصال سرد
• نظارت بر محدودیت کانال مرجع
• تشخیص کمبود منبع تغذیه

مشخصات محیطی

• دمای عملکرد: 0 تا +55 درجه سانتی‌گراد
• دمای ذخیره‌سازی: -40 تا +70 درجه سانتی‌گراد
• کلاس حفاظت: IP20
• رطوبت نسبی: 5 تا 95٪ بدون تراکم
• گواهی‌های مکان‌های خطرناک موجود است

ابعاد فیزیکی

• عرض: 45 میلی‌متر (1.77 اینچ)
• عمق: 102 میلی‌متر (4.01 اینچ)
• ارتفاع: 119 میلی‌متر (4.7 اینچ)
• وزن: 0.157 کیلوگرم (0.35 پوند)

سازگاری

• طراحی شده برای پلتفرم ورودی/خروجی S800
• کار می‌کند با سری TU818، TU830، TU833
• سازگار با مدل‌های TU842، TU843
• کد کلید: BA

اطلاعات حمل و نقل

• بسته‌بندی صنعتی ایمن
• ارسال جهانی از طریق FedEx، UPS، DHL
• مستندات کامل همراه است

سؤالات متداول

ماژول AI843 از چه نوع ترموکوپل‌هایی پشتیبانی می‌کند؟

ماژول از 11 نوع ترموکوپل: B, C, E, J, K, L, N, R, S, T و U پشتیبانی می‌کند.

جبران اتصال سرد چگونه کار می‌کند؟

یک کانال جداگانه RTD Pt100 چهار سیمه اندازه‌گیری دقیق دمای اتصال سرد را فراهم می‌کند.

وضوح ماژول AI843 چقدر است؟

دارای وضوح 16 بیتی برای اندازه‌گیری‌های دمای با دقت بالا است.

آیا ماژول مشکلات سیم‌کشی را تشخیص می‌دهد؟

بله، شامل تشخیص قطع سیم و نظارت بر مدار باز در تمام کانال‌ها است.

آیا ماژول می‌تواند در پیکربندی افزونه کار کند؟

بله، ABB AI843 از هر دو حالت عملکرد تک و افزونه پشتیبانی می‌کند.
