ماژول ورودی RTD یوکوگاوا AAR181-S50، ۱۲ کاناله

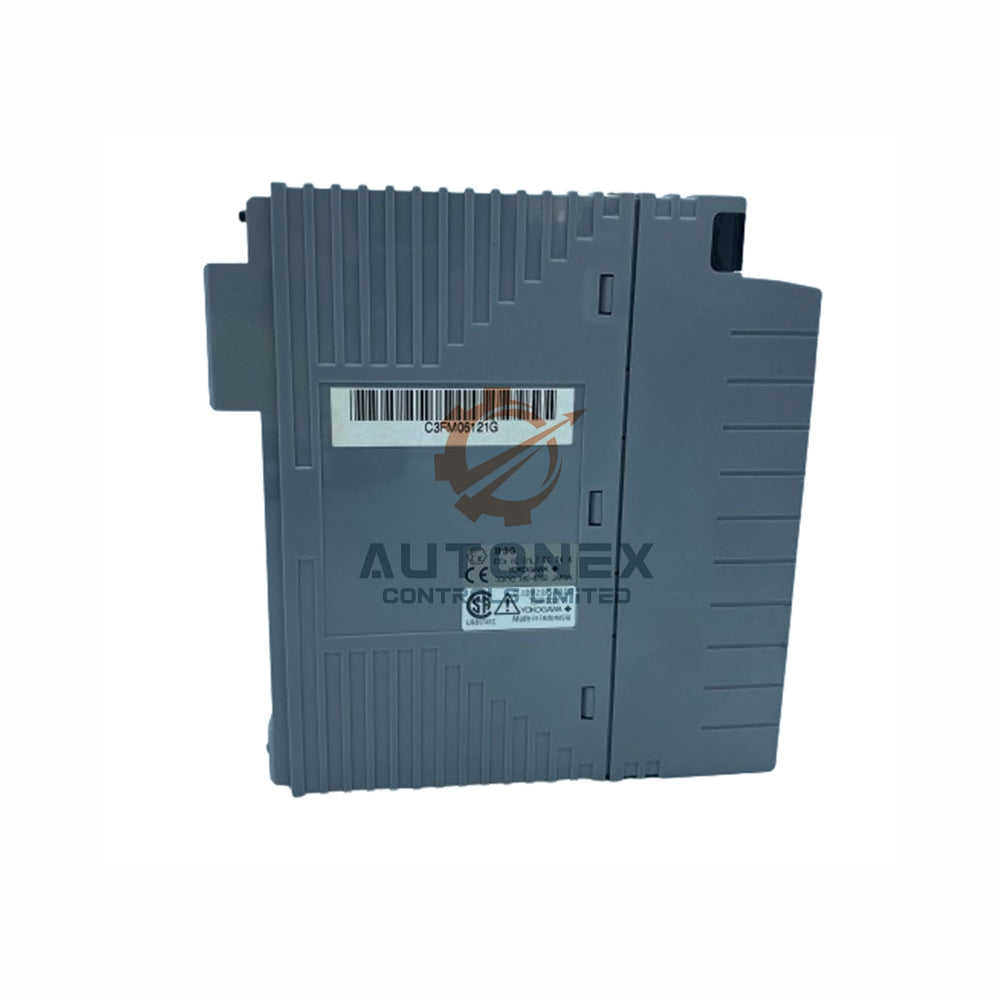

یوکوگاوا AAR181-S50 – ماژول ورودی RTD ایزوله ۱۲ کاناله

مشخصات فنی

• سازنده: شرکت یوکوگاوا الکتریک
• مدل: AAR181-S50
• نوع محصول: ماژول ورودی RTD (ایزوله)
• تعداد کانال‌های ورودی: ۱۲ کانال ایزوله (CH1 تا CH12)
• نوع سیگنال ورودی: RTD Pt100 (نوع سه‌سیمه)
• استانداردهای قابل‌اعمال: JIS C1604:1997 و IEC751:1995
• ولتاژ ورودی مجاز: ±5 V (حداکثر محدوده ورودی)
• ولتاژ تحمل: 1500 V AC به‌مدت ۱ دقیقه بین ورودی و سیستم
• مقاومت ورودی (روشن): 2 MΩ یا بیشتر
• مقاومت ورودی (خاموش): 2 MΩ یا بیشتر
• دقت (RTD): ±120 mΩ
• مقاومت کل مجاز سیم‌کشی: حداکثر 40 Ω برای هر سیم
• جریان اندازه‌گیری (RTD): 1 mA (تحریک با جریان ثابت)
• دریفت دمایی: ±120 mΩ / 10 °C برای ورودی RTD
• دوره به‌روزرسانی داده: ۱ ثانیه (چرخه ثابت)
• تشخیص قطع‌شدگی: قابل پیکربندی برای هر ماژول (انتخاب UP/DOWN)
• زمان تشخیص قطع‌شدگی: ۶۰ ثانیه
• حداکثر مصرف جریان: 450 mA در 5 V DC
• وزن: تقریباً 0.2 kg (طراحی سبک‌وزن)
• اتصال خارجی: ترمینال کلمپی فشاری (سیم‌کشی مستقیم)

ویژگی‌های عملکردی کلیدی

• کد پسوند -S: نوع استاندارد برای کاربردهای عمومی اندازه‌گیری RTD.
• کد پسوند 5: بدون حفاظت در برابر انفجار – مناسب برای مناطق غیرخطرناک.
• کد پسوند 0: نوع پایه با مجموعه ویژگی‌های استاندارد.
• پشتیبانی از RTD سه‌سیمه: خطاهای ناشی از مقاومت سیم‌های رابط را حذف می‌کند و موجب قرائت دقیق می‌شود.
• ایزولاسیون کانال‌ها: هر یک از ۱۲ کانال به‌طور مستقل از سیستم ایزوله شده است.
• تشخیص قطع‌شدگی: خرابی حسگر یا سیم‌کشی را تشخیص داده و خروجی را به سمت UP یا DOWN هدایت می‌کند.
• آماده برای افزونگی دوگانه: از افزونگی سیستم برای لوپ‌های دمایی حیاتی پشتیبانی می‌کند.

پرسش‌های متداول (FAQ)

• س: AAR181-S50 از چه نوع RTDهایی پشتیبانی می‌کند؟
  پ: AAR181-S50 از Pt100 (با مقاومت 100 Ω در 0 °C) در پیکربندی سه‌سیمه، مطابق استانداردهای JIS و IEC، پشتیبانی می‌کند.
• س: تشخیص قطع‌شدگی در این ماژول چگونه عمل می‌کند؟
  پ: می‌توانید تشخیص قطع‌شدگی را برای هر ماژول روی UP یا DOWN تنظیم کنید. ماژول مدار باز یا خرابی حسگر را ظرف ۶۰ ثانیه تشخیص می‌دهد.
• س: حد مقاومت کل سیم‌کشی RTD چقدر است؟
  پ: مقاومت کل مجاز برای هر سیم (شامل حسگر و سیم‌های رابط) برای تضمین دقت، حداکثر 40 Ω است.
• س: آیا می‌توانم از این ماژول با حسگرهای RTD دوسیمه استفاده کنم؟
  پ: AAR181-S50 برای اتصالات سه‌سیمه بهینه شده است. برای حسگرهای دوسیمه، باید ترمینال‌های INA و INC را به‌صورت خارجی اتصال کوتاه دهید.
• س: نرخ به‌روزرسانی داده برای قرائت‌های دما چقدر است؟
  پ: ماژول در عملکرد عادی، داده‌های هر ۱۲ کانال را هر ۱ ثانیه به‌روزرسانی می‌کند.
• س: آیا این ماژول از پیکربندی‌های سیستم افزونه پشتیبانی می‌کند؟
  پ: بله، AAR181-S50 با معماری افزونه دوگانه یوکوگاوا برای لوپ‌های فرایندی حیاتی کار می‌کند.
• س: هنگام اندازه‌گیری دماهای کمتر از 0 °C، چگونه دقت را جبران کنم؟
  پ: دقت مشخص‌شده RTD (±120 mΩ) را در ضریب K، که بر اساس نسبت نیروی محرکه الکتریکی ترموالکتریکی در دمای اندازه‌گیری‌شده تعیین می‌شود، ضرب کنید.
