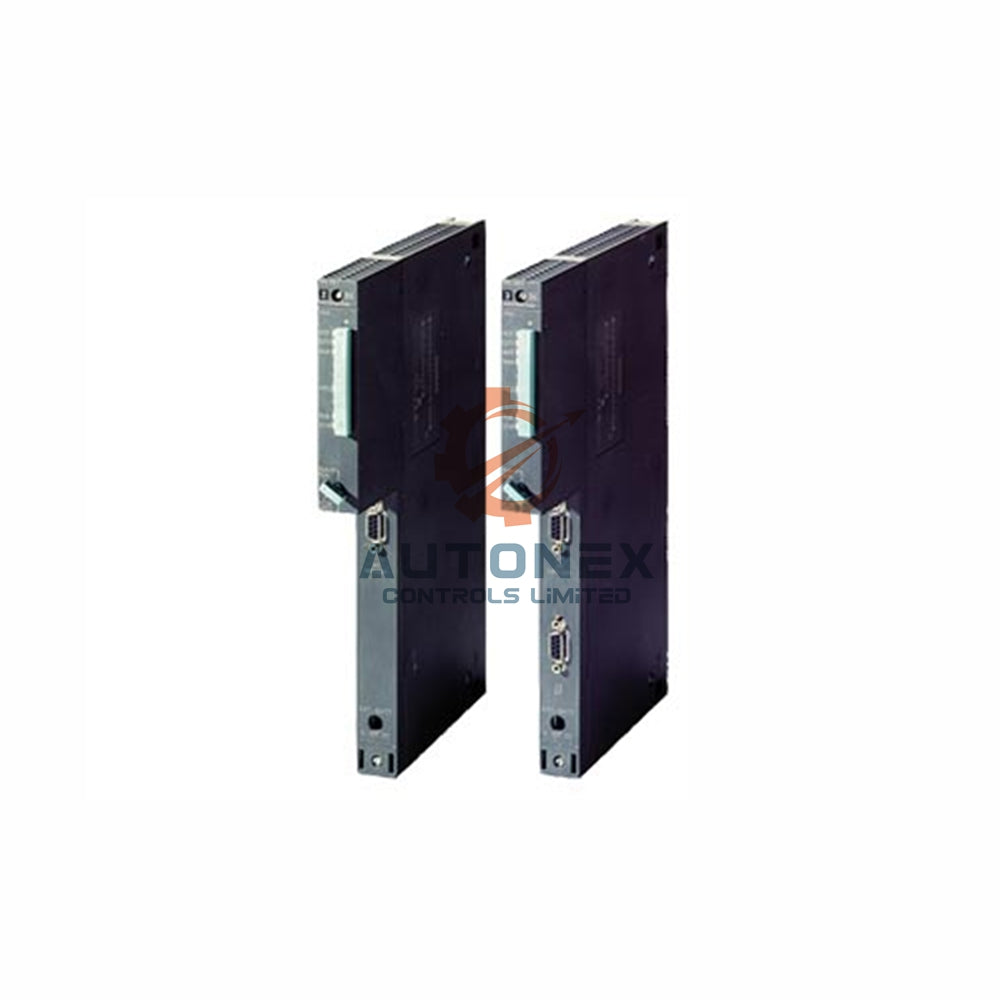

6ES7422-1HH00-0AA0 ماژول خروجی دیجیتال رله‌ای SIMATIC S7-400، 5A

ماژول خروجی رله‌ای SIMATIC S7-400 مدل 6ES7422-1HH00-0AA0

• برند و مدل: Siemens 6ES7422-1HH00-0AA0، متعلق به سری SIMATIC S7-400 و خانواده SM 422.
• کانال‌های خروجی: ۱۶ خروجی دیجیتال با کنتاکت‌های رله، دارای ایزولاسیون گالوانیکی به‌صورت گروه‌های ۲ کاناله.
• ولتاژ بار: مقدار نامی AC برابر با ۲۳۰ V (مجاز ۲–۲۶۴ V)، مقدار نامی DC برابر با ۶۰ V (مجاز ۱–۶۰ V).
• جریان خروجی: جریان نامی ۵ A برای هر کانال؛ حداقل جریان بار ۱۱ mA برای سوئیچینگ مطمئن.
• ظرفیت سوئیچینگ: بارهای مقاومتی/القایی تا ۵ A در ۳۰ V DC یا ۲۳۰ V AC؛ حداکثر بار لامپی ۶۰ W.
• فرکانس سوئیچینگ: بار مقاومتی ۱۰ هرتز، بار القایی ۱ هرتز، بار لامپی ۱ هرتز، مکانیکی ۲۰ هرتز.
• دوام رله: ۱۰۰٬۰۰۰ چرخه الکتریکی (AC-15/DC-13) و ۳٬۰۰۰٬۰۰۰ چرخه مکانیکی.
• توان تلف‌شده: مقدار معمول ۴٫۵ W؛ حداکثر جریان باس‌پشت ۱ A در ولتاژ ۵ V DC.
• محافظت: بدون محافظت در برابر اتصال کوتاه؛ استفاده از فیوز خارجی برای هر خروجی توصیه می‌شود.
• تشخیص: نشانگر وضعیت LED سبز برای هر کانال؛ بدون قابلیت تشخیص داخلی.
• ایزولاسیون: آزمایش‌شده با ولتاژ ۱۵۰۰ V AC؛ کانال‌ها به‌صورت گروهی از باس‌پشت و یکدیگر ایزوله هستند.
• طول کابل: حداکثر ۱۰۰۰ متر برای کابل شیلددار و حداکثر ۶۰۰ متر برای کابل بدون شیلد.
• دما و جریان: جریان کل گروه ۱۰ آمپر تا دمای ۴۰ °C، ۵ آمپر تا دمای ۶۰ °C (با فن در دمای ۶۰ °C برابر با ۱۰ آمپر).
• ابعاد: عرض ۲۵ میلی‌متر، ارتفاع ۲۹۰ میلی‌متر، عمق ۲۱۰ میلی‌متر؛ وزن تقریباً ۷۰۰ گرم.

راهنمای نصب و مونتاژ

• ماژول 6ES7422-1HH00-0AA0 را در یک رک استاندارد S7-400 نصب کنید؛ از اتصال صحیح به باس‌پشت اطمینان حاصل کنید.
• برای افزایش ظرفیت جریان، خروجی‌ها را به‌صورت موازی متصل نکنید؛ این قابلیت پشتیبانی نمی‌شود.
• برای کنترل بار افزونه، می‌توانید دو خروجی را با ولتاژ بار یکسان به‌صورت موازی متصل کنید.
• محدودیت‌های جریان گروه را رعایت کنید: ۱۰ آمپر تا دمای ۴۰ °C، ۵ آمپر تا دمای ۶۰ °C (یا ۱۰ آمپر با فن در دمای ۶۰ °C).
• برای محافظت در برابر اتصال کوتاه از فیوزهای خارجی استفاده کنید، زیرا این ماژول فیوز داخلی ندارد.
• حداکثر طول کابل: ۱۰۰۰ متر برای کابل شیلددار و ۶۰۰ متر برای کابل بدون شیلد، جهت حفظ یکپارچگی سیگنال.

محتویات بسته

• یک ماژول خروجی دیجیتال SIMATIC S7-400 6ES7422-1HH00-0AA0 (نسخه رله‌ای).
• کیت لوازم جانبی استاندارد شامل کانکتور باس و نوارهای برچسب‌گذاری.
• راهنمای شروع سریع و مستندات محصول (دانلود دیجیتال).
• به سخت‌افزار نصب اضافی نیاز نیست؛ این محصول مستقیماً در رک S7-400 نصب می‌شود.

ارسال و لجستیک

• ارسال از طریق FedEx، UPS یا DHL انجام می‌شود — تحویل سریع در سراسر جهان.
• همه کالاها محصولات کاملاً نو و اصل Siemens هستند.
• موجودی کافی است؛ ظرف ۵ روز کاری پس از تأیید سفارش ارسال می‌کنیم.
• بسته‌بندی ایمن، حمل‌ونقل بی‌خطر را تضمین می‌کند؛ شماره رهگیری هنگام ارسال ارائه می‌شود.

پرسش‌های متداول (FAQ)

• آیا 6ES7422-1HH00-0AA0 یک ماژول اصیل Siemens است؟
  بله، ما فقط ماژول‌های اصیل، نو و ۱۰۰٪ اصل Siemens را عرضه می‌کنیم.
• آیا می‌توانم از این ماژول رله با بارهای ۲۴ V DC استفاده کنم؟
  بله، محدوده مجاز DC برابر با ۱–۶۰ V است؛ بنابراین ۲۴ V DC کاملاً مناسب است.
• حداکثر فرکانس سوئیچینگ برای بارهای القایی چقدر است؟
  برای بارهای القایی، حداکثر فرکانس سوئیچینگ ۱ Hz است (طبق استاندارد IEC 60947-5-1 DC13/AC15).
• آیا این ماژول حفاظت در برابر اتصال کوتاه دارد؟
  خیر، این ماژول حفاظت داخلی در برابر اتصال کوتاه ندارد. لطفاً برای هر خروجی از فیوز خارجی استفاده کنید.
• آیا می‌توانم دو خروجی را برای دستیابی به جریان بیشتر به‌صورت موازی متصل کنم؟
  خیر، اتصال موازی برای افزایش ظرفیت مجاز نیست. فقط کنترل افزونه پشتیبانی می‌شود.
• رله چند چرخه الکتریکی را می‌تواند تحمل کند؟
  رله تا ۱۰۰٬۰۰۰ چرخه الکتریکی (AC-15/DC-13) و ۳٬۰۰۰٬۰۰۰ چرخه مکانیکی دوام می‌آورد.
• جریان کل هر گروه در دمای ۶۰ °C چقدر است؟
  در دمای ۶۰ °C، حداکثر جریان برای هر گروه ۵ A است؛ در صورت نصب مجموعه فن، این مقدار به ۱۰ A می‌رسد.
• آیا اگر این ماژول برای کاربرد من مناسب نباشد، می‌توانم آن را مرجوع کنم؟
  بله، برای کالاهای استفاده‌نشده در بسته‌بندی اصلی، سیاست مرجوعی ۳۰روزه داریم.
• تحویل چقدر طول می‌کشد؟
  ما ظرف ۵ روز ارسال می‌کنیم؛ زمان حمل‌ونقل به موقعیت شما بستگی دارد (FedEx/UPS/DHL).
