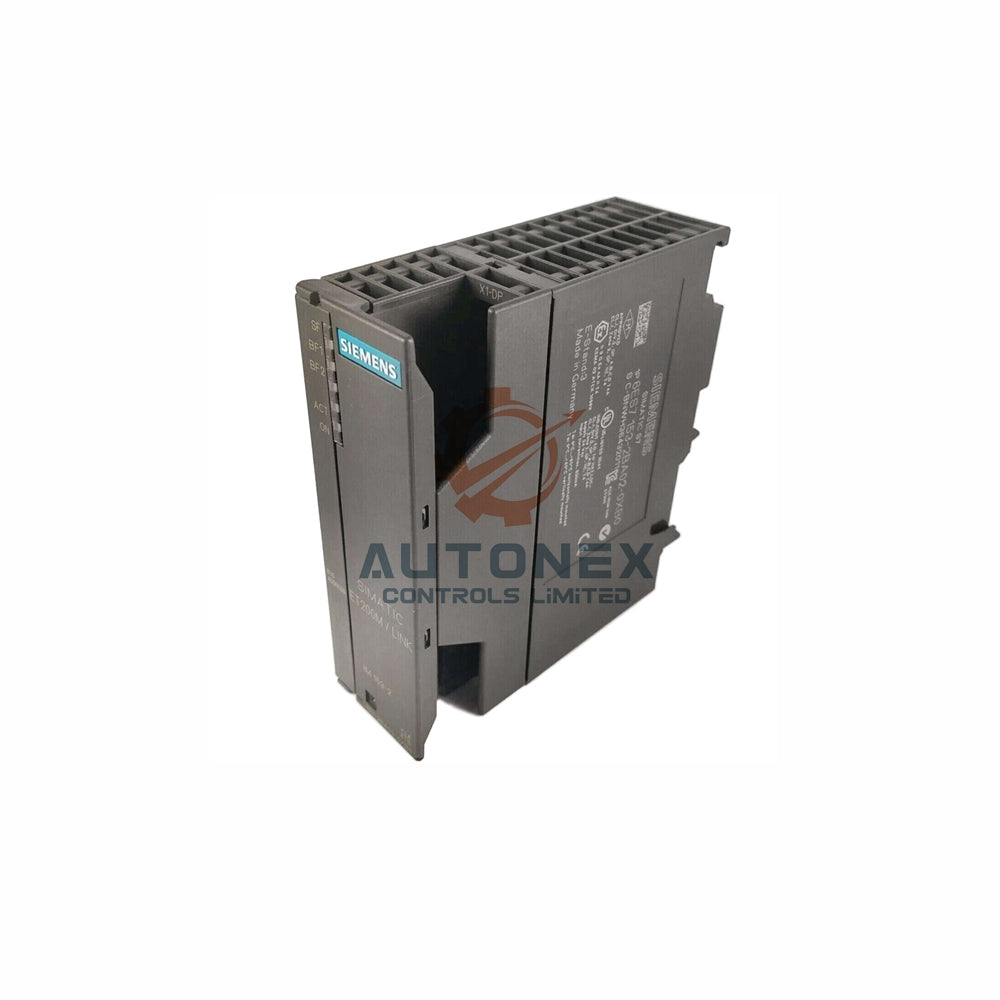

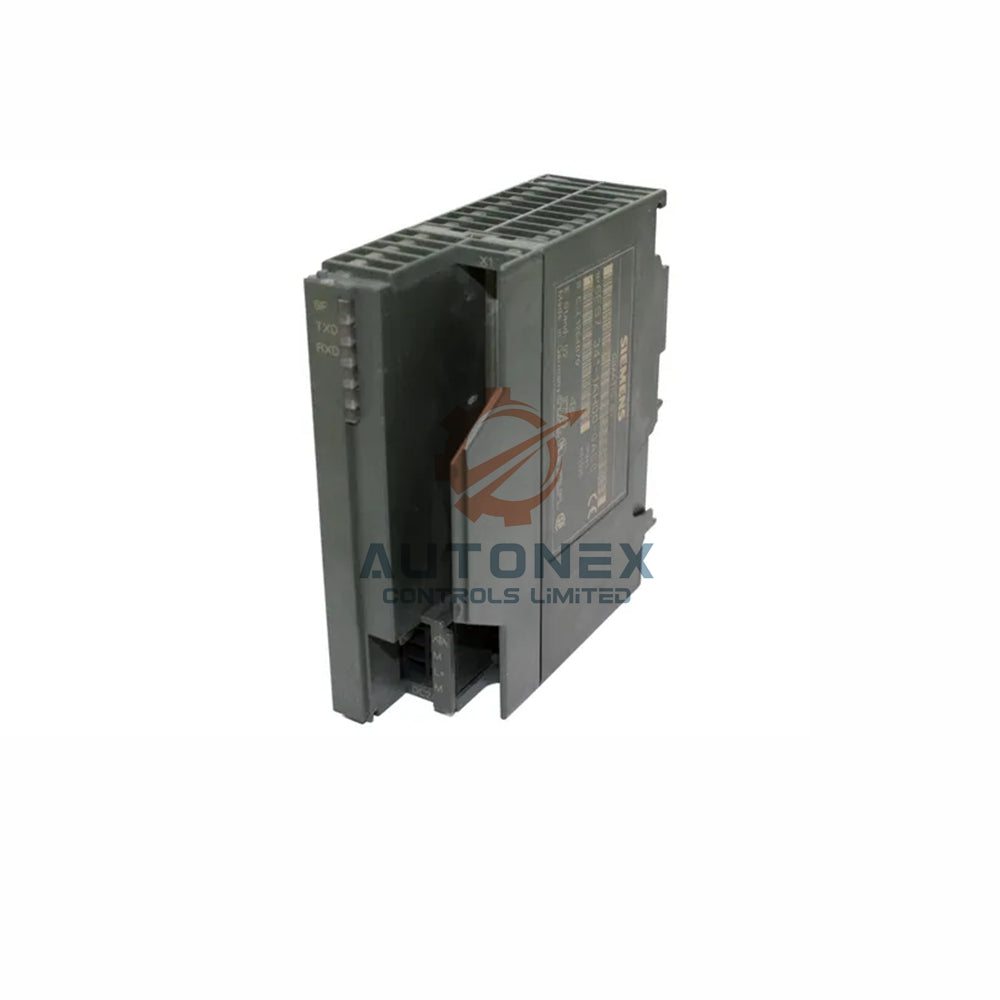

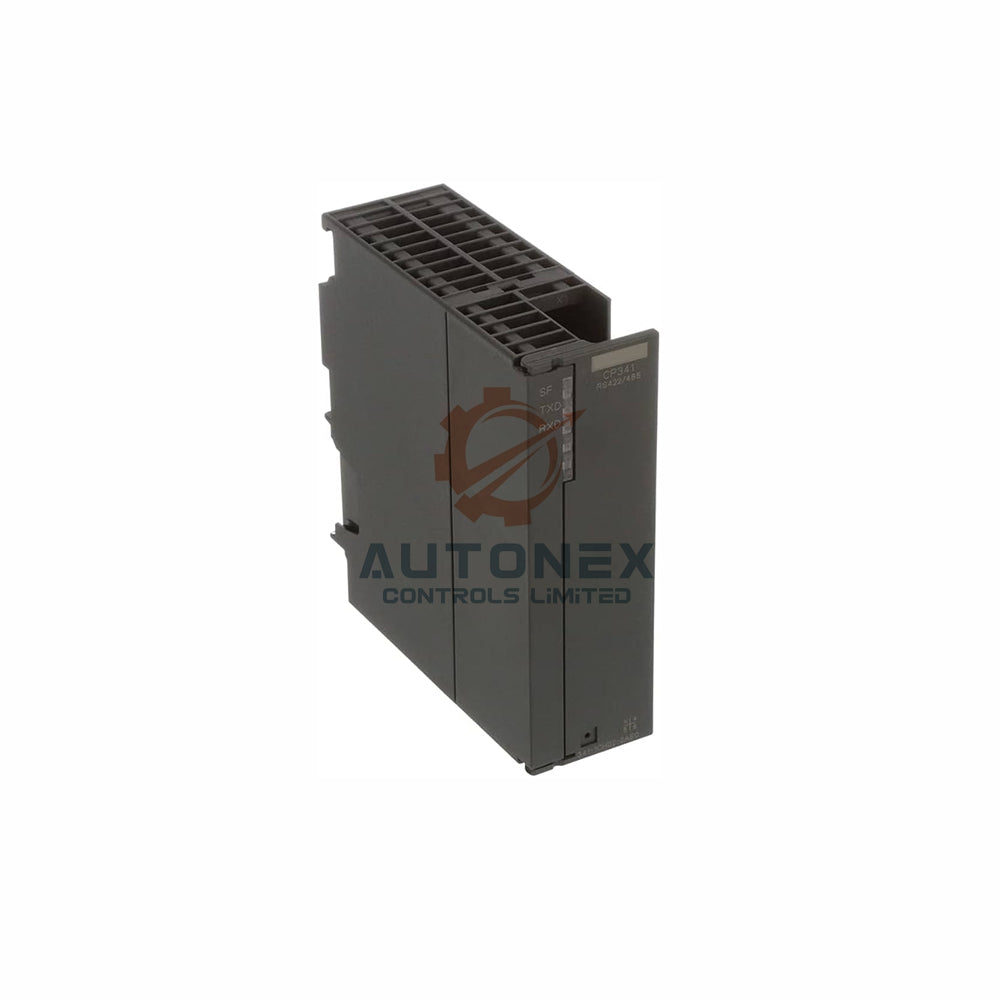

6ES7341-1AH01-0AE0 پردازنده RS232C زیمنس CP 341

پردازنده ارتباطی 6ES7341-1AH01-0AE0 Siemens SIMATIC S7-300 CP 341 RS232C

مشخصات فنی

• برند: Siemens
• مدل: 6ES7341-1AH01-0AE0
• سری: SIMATIC S7-300
• دسته‌بندی: پردازنده ارتباطی
• ولتاژ تغذیه: 24 V DC
• جریان ورودی از L+: حداکثر 200 mA
• جریان ورودی از گذرگاه بک‌پلین: حداکثر 70 mA در 5 V DC
• اتلاف توان: حداکثر 4.8 W
• تعداد رابط: 1 رابط ایزوله
• نوع رابط: RS232C (V.24)
• نرخ انتقال: 0.3 kbit/s تا 76.8 kbit/s
• طول کابل نقطه‌به‌نقطه: حداکثر 15 m
• نوع کانکتور: کانکتور sub D نه‌پین
• درایورهای پروتکل یکپارچه: 3964 (R)، ASCII، RK512، و درایورهای اختصاصی مشتری قابل بارگذاری مجدد
• طول تلگرام: حداکثر 1,024 bytes برای 3964 (R)، ASCII و RK512
• سرعت انتقال RS232 با 3964 (R): حداکثر 76.8 kbit/s
• سرعت انتقال RS232 با ASCII: حداکثر 76.8 kbit/s؛ 0.3، 0.6، 1.2، 2.4، 4.8، 9.6، 19.2، 38.4، 57.6 و 76.8 kbit/s
• نکته درباره نیمه‌دوطرفه ASCII: 76.8 kbit/s فقط در حالت نیمه‌دوطرفه قابل دستیابی است
• سرعت انتقال RS232 با RK512: حداکثر 76.8 kbit/s
• طول FB در RAM: حداکثر 5,500 bytes برای ارتباط داده، ارسال و دریافت
• اتصال منبع تغذیه: 3 ترمینال پیچی: L+، M، GND
• ابعاد: عرض 40 mm، ارتفاع 125 mm، عمق 120 mm
• وزن: تقریباً 300 g

عملکردهای اصلی و قابلیت‌های ارتباطی

• این ماژول ارتباط سریال نقطه‌به‌نقطه را برای سیستم‌های Siemens SIMATIC S7-300 انجام می‌دهد.
• از پروتکل ASCII برای تبادل ساده داده‌های متنی با تجهیزات جانبی پشتیبانی می‌کند.
• از پروتکل 3964 (R) برای انتقال مطمئن داده با چکسام و تأییدیه‌ها پشتیبانی می‌کند.
• از پروتکل RK512 برای محیط‌های اتوماسیون سازگار با Siemens پشتیبانی می‌کند.
• امکان استفاده از درایورهای اختصاصی مشتری با قابلیت بارگذاری مجدد را برای وظایف ارتباطی سفارشی فراهم می‌کند.
• رابط ایزوله RS232C به محافظت از PLC در برابر نویز الکتریکی کمک می‌کند.
• کانکتور sub D نه‌پین با کابل‌های سریال صنعتی رایج سازگار است.
• بسته پیکربندی روی CD، تنظیم پارامترها و راه‌اندازی اولیه را ساده می‌کند.

راهنمای نصب

• 6ES7341-1AH01-0AE0 را در یک شیار استاندارد رک SIMATIC S7-300 نصب کنید.
• L+، M و GND را با رعایت قطبیت صحیح به 3 ترمینال پیچی متصل کنید.
• برای اتصالات نقطه‌به‌نقطه تا 15 m از کابل RS232C شیلددار استفاده کنید.
• کانکتور sub D نه‌پین را به ماژول وصل کرده و آن را به‌درستی محکم کنید.
• بسته پیکربندی را از CD روی ایستگاه مهندسی خود نصب کنید.
• نرخ انتقال و پروتکل را مطابق تجهیزات میدانی خود تنظیم کنید.
• پیش از بهره‌برداری کامل، تبادل داده را با یک تلگرام آزمایشی کوتاه بررسی کنید.

فهرست بسته

• 1 عدد پردازنده ارتباطی Siemens SIMATIC S7-300 CP 341 با شماره 6ES7341-1AH01-0AE0
• 1 عدد بسته پیکربندی روی CD
• 1 عدد کانکتور رابط sub D نه‌پین
• 1 عدد ترمینال پیچی 3 خانه برای منبع تغذیه
• 1 عدد راهنمای نصب و راه‌اندازی

ارسال و پشتیبانی

• برای تحویل سریع بین‌المللی، با FedEx، UPS و DHL ارسال می‌کنیم.
• این کالا را در انبار موجود داریم و حداکثر ظرف 5 روز ارسال می‌کنیم.
• برای سفارش‌های واجد شرایط، امکان مرجوعی 30 روزه ارائه می‌دهیم.
• محصولات اصلی و نو را برای نیازهای اتوماسیون صنعتی تأمین می‌کنیم.

سؤالات متداول

• س: ولتاژ تغذیه این ماژول چقدر است؟
  پ: ماژول از 24 V DC استفاده می‌کند و حداکثر 200 mA از L+ می‌کشد.
• س: CP 341 از کدام پروتکل‌ها پشتیبانی می‌کند؟
  پ: از 3964 (R)، ASCII، RK512 و درایورهای اختصاصی مشتری با قابلیت بارگذاری مجدد پشتیبانی می‌کند.
• س: حداکثر طول کابل برای RS232C چقدر است؟
  پ: طول کابل نقطه‌به‌نقطه حداکثر به 15 m می‌رسد.
• س: حداکثر نرخ انتقال چقدر است؟
  پ: این ماژول با 3964 (R)، ASCII و RK512 به حداکثر 76.8 kbit/s می‌رسد.
• س: رابط از چه کانکتوری استفاده می‌کند؟
  پ: از کانکتور sub D نه‌پین استفاده می‌کند.
• س: حداکثر طول تلگرام چقدر است؟
  پ: طول تلگرام برای 3964 (R)، ASCII و RK512 به 1,024 bytes می‌رسد.
• س: وزن ماژول چقدر است؟
  پ: وزن ماژول تقریباً 300 g است.
• س: آیا رابط ایزوله است؟
  پ: بله، رابط تکی RS232C ایزوله است.
