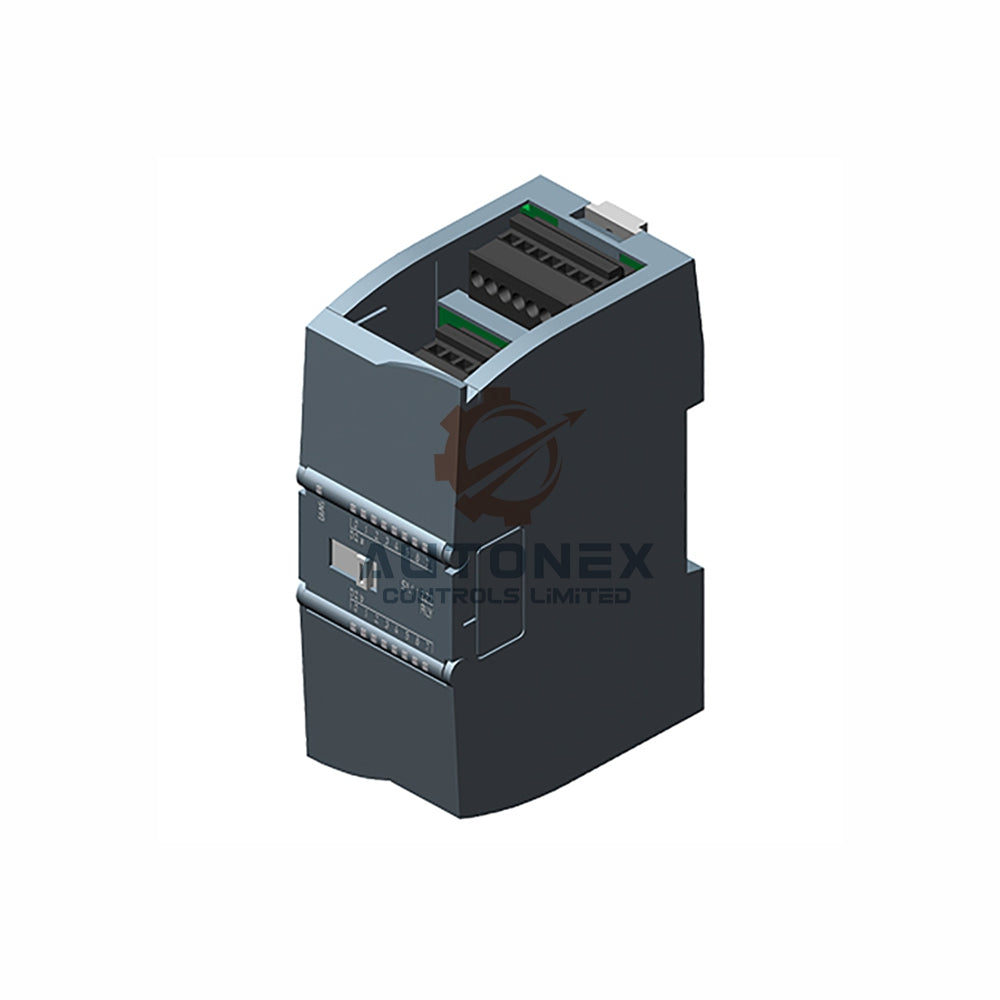

6ES7234-4HE32-0XB0 ماژول ورودی/خروجی آنالوگ زیمنس S7-1200

ماژول ورودی/خروجی آنالوگ SIMATIC S7-1200 SM 1234 مدل 6ES7234-4HE32-0XB0

• برند و مدل: زیمنس 6ES7234-4HE32-0XB0، بخشی از سری SIMATIC S7-1200 SM 1234. این ماژول سیگنال آنالوگ دارای ۴ ورودی و ۲ خروجی در یک بدنه به عرض ۴۵ میلی‌متر است.
• نیازمندی‌های منبع تغذیه: با منبع تغذیه ۲۴ ولت DC و مصرف جریان معمولی ۶۰ میلی‌آمپر کار می‌کند. ماژول همچنین ۸۰ میلی‌آمپر اضافی از باس ۵ ولت DC پشت‌صفحه می‌کشد. تلفات توان معمولی ۲ W است.
• مشخصات ورودی آنالوگ: چهار ورودی تفاضلی سیگنال‌های ولتاژ یا جریان را می‌پذیرند. دامنه‌های ولتاژ شامل ±۱۰ ولت، ±۵ ولت و ±۲.۵ ولت با مقاومت ورودی ≥۹ مگااهم است. دامنه‌های جریان شامل ۰-۲۰ میلی‌آمپر و ۴-۲۰ میلی‌آمپر با مقاومت ۲۸۰ اهم می‌باشد.
• رزولوشن ورودی آنالوگ: رزولوشن ۱۲ بیت به‌علاوه یک بیت علامت برای سیگنال‌های ولتاژ ارائه می‌دهد. حداکثر زمان سیکل برای همه کانال‌ها ۶۲۵ میکروثانیه است. می‌توانید زمان انتگرال‌گیری و سطوح هموارسازی (بدون هموارسازی، کم، متوسط، زیاد) را پارامترسازی کنید.
• ویژگی‌های خروجی آنالوگ: دو خروجی از سیگنال‌های ولتاژ یا جریان پشتیبانی می‌کنند. دامنه خروجی ولتاژ از -۱۰ ولت تا +۱۰ ولت با حداقل امپدانس بار ۱۰۰۰ اهم است. خروجی‌های جریان دامنه ۰-۲۰ میلی‌آمپر و ۴-۲۰ میلی‌آمپر با حداکثر بار ۶۰۰ اهم دارند.
• رزولوشن خروجی آنالوگ: رزولوشن ۱۴ بیت برای خروجی‌های ولتاژ فراهم می‌کند. خروجی‌های جریان رزولوشن ۱۳ بیت برای کاربردهای کنترل دقیق دارند.
• دقت و خطای دما: در دمای ۲۵ درجه سانتی‌گراد، خطای پایه برای دامنه‌های ورودی ±۰.۱٪ است. خطای دما تا ۵۵ درجه سانتی‌گراد برای ورودی‌ها ±۰.۱٪ می‌باشد. خروجی‌ها خطای پایه ±۰.۳٪ و خطای دمایی ±۰.۶٪ دارند.
• حفاظت و تشخیص عیب: شامل آلارم‌های تشخیصی برای قطع سیم و اتصال کوتاه است. ولتاژ تغذیه را با نشانگرهای LED برای ورودی‌ها و خروجی‌ها مانیتور می‌کند. یک LED نگهداری برای هشدار مشکلات ماژول وجود دارد.
• مشخصات محیطی: در دمای -۲۰ درجه تا ۶۰ درجه سانتی‌گراد به صورت افقی یا -۲۰ درجه تا ۵۰ درجه سانتی‌گراد به صورت عمودی کار می‌کند. در دمای ذخیره‌سازی -۴۰ درجه تا ۷۰ درجه سانتی‌گراد با رطوبت ۹۵٪ (بدون تراکم) مقاوم است. دارای درجه حفاظت IP20 برای تابلوهای کنترل صنعتی است.

سؤالات متداول (FAQ)

• آیا این ماژول کاملاً نو و اصل است؟ - بله، ما فقط محصولات نو و اصل زیمنس را عرضه می‌کنیم. هیچ واحد تقلبی یا دست‌دوم وجود ندارد.
• آیا موجودی مدل 6ES7234-4HE32-0XB0 دارید؟ - بله، ما موجودی کافی برای ارسال فوری داریم. این مدل SM 1234 در انبار موجود است.
• سفارش‌ها چقدر سریع ارسال می‌شوند؟ - ما ظرف ۵ روز کاری پس از تأیید پرداخت ارسال می‌کنیم. بیشتر سفارش‌ها زودتر ارسال می‌شوند.
• از کدام شرکت‌های حمل‌ونقل استفاده می‌کنید؟ - ما از FedEx، UPS و DHL برای تحویل جهانی استفاده می‌کنیم. شماره پیگیری پس از ارسال ارائه می‌شود.
• آیا می‌توانم این ماژول آنالوگ را بازگردانم؟ - بله، ما بازگشت کالا را تا ۳۰ روز از تاریخ تحویل پشتیبانی می‌کنیم. برای مجوز بازگشت با ما تماس بگیرید.
• رزولوشن ورودی‌های جریان چقدر است؟ - ورودی‌های جریان رزولوشن ۱۳ بیت برای دامنه‌های ۰-۲۰ میلی‌آمپر و ۴-۲۰ میلی‌آمپر دارند.
• آیا این ماژول از ترموکوپل پشتیبانی می‌کند؟ - خیر، 6ES7234-4HE32-0XB0 فقط سیگنال‌های ولتاژ یا جریان را می‌پذیرد. برای ترموکوپل از SM 1231 استفاده کنید.
• اگر قطبیت منبع تغذیه ۲۴ ولت DC را برعکس وصل کنم چه اتفاقی می‌افتد؟ - قطبیت معکوس می‌تواند به ماژول آسیب برساند. همیشه قبل از روشن کردن، سیم‌کشی را دوباره بررسی کنید.

برای پرسش‌ها یا پشتیبانی خرید، با ما تماس بگیرید: sales@nex-auto.com یا +86 153 9242 9628 (واتساپ). همکاری با NexAuto Technology Limited: https://www.nex-auto.com/
