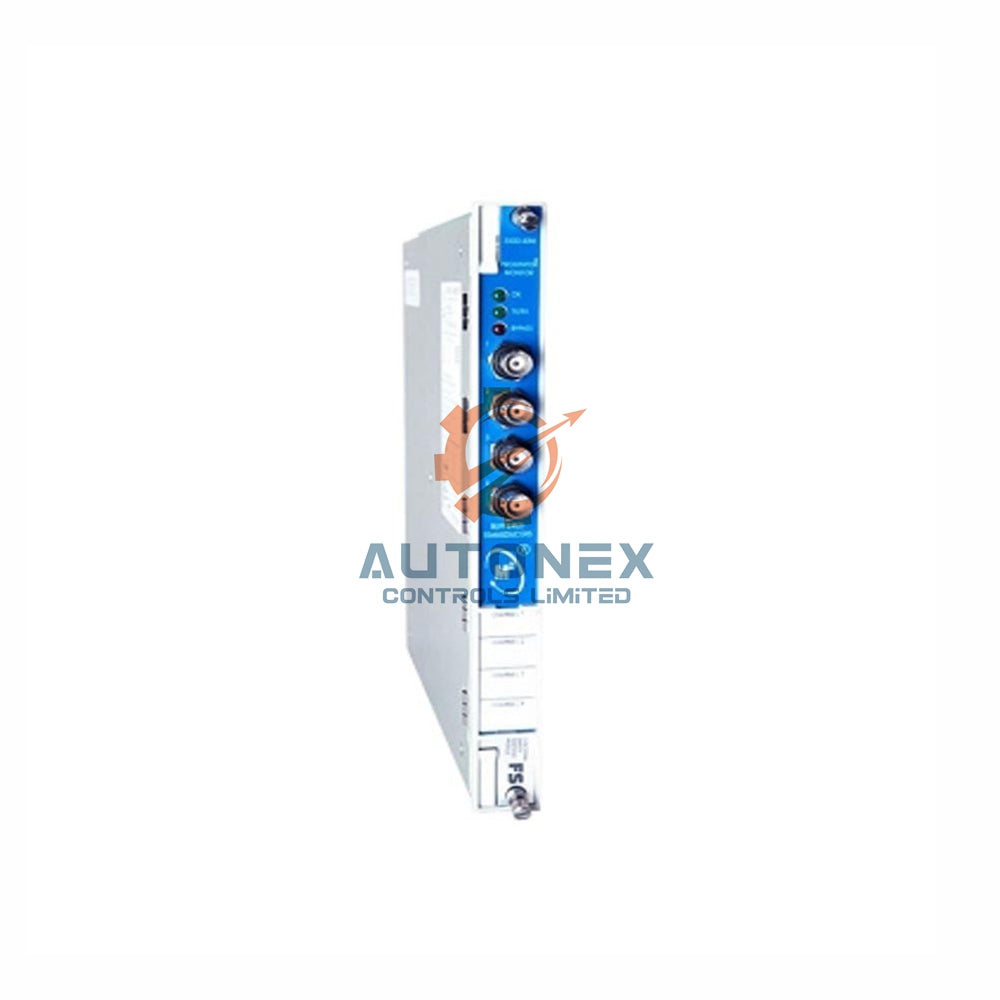

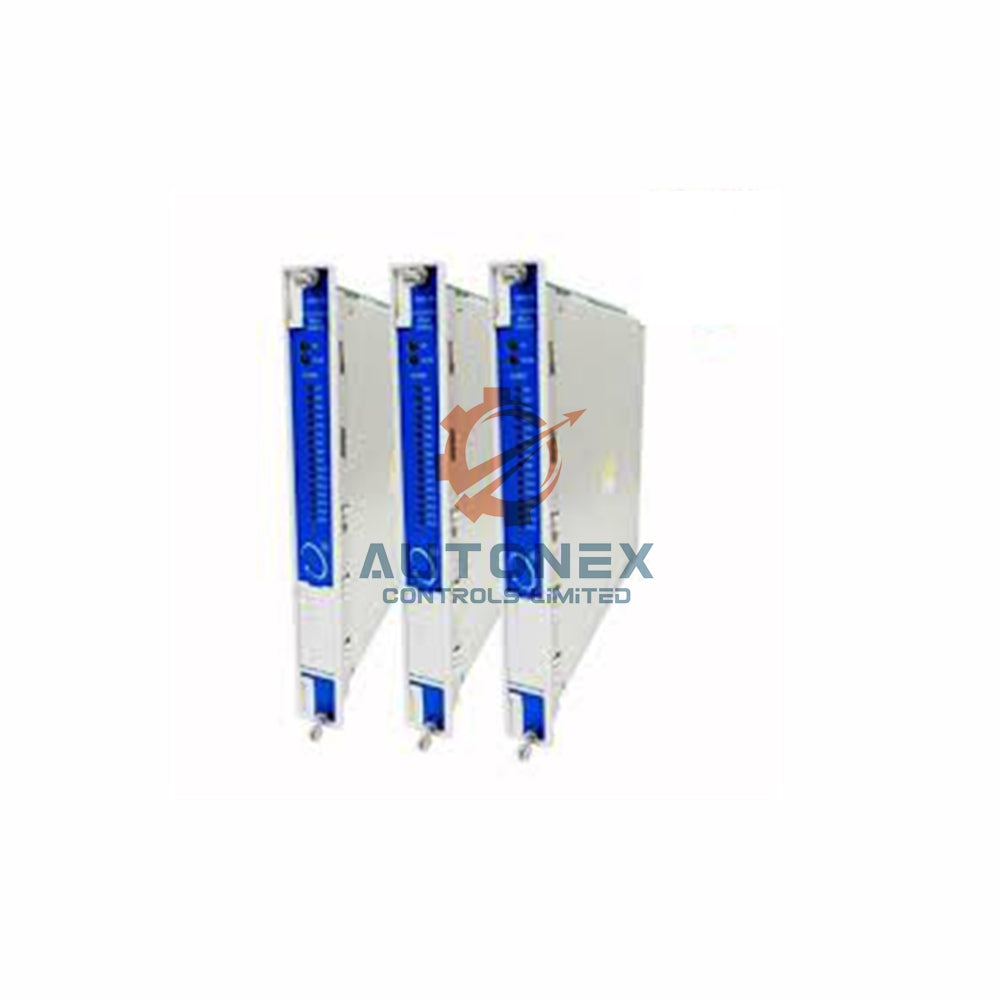

ماژول دما بنتلی نوادا 3500/60-01-00

مانیتور دمای RTD بنتلی نوادا 3500/60-01-00

مشخصات فنی کلیدی

• سازنده: بنتلی نوادا (ساخت آمریکا).
• مدل: 3500/60-01-00 (کد سفارش: 3500/60-AA-BB؛ A=01، B=00).
• ورودی سیگنال: پذیرش 1 تا 6 سیگنال ترنسدیوسر RTD یا TC.
• امپدانس ورودی: 10 مگااهم برای هر ورودی سیم.
• مصرف برق: 7 وات اسمی.
• منبع جریان RTD: 925 ±15 میکروآمپر در 25 درجه سانتی‌گراد برای هر ترنسدیوسر.
• خروجی رکوردر: +4 تا +20 میلی‌آمپر (متناسب با مقیاس کامل).

انواع ترنسدیوسرهای پشتیبانی شده و بازه‌ها

• نوع E TC: -100 °C تا +1000 °C (-148 °F تا +1832 °F).
• نوع J TC: -18 °C تا +760 °C (0 °F تا +1400 °F).
• نوع K TC: -18 °C تا +1370 °C (0 °F تا +2498 °F).
• نوع T TC: -160 °C تا +400 °C (-256 °F تا +752 °F).
• RTD پلاتین 100Ω (α=0.00385): -200 °C تا +850 °C (-328 °F تا +1562 °F).
• RTD پلاتین 100Ω (α=0.00392): -200 °C تا +700 °C (-328 °F تا +1292 °F).
• RTD نیکل 120Ω: -80 °C تا +260 °C (-112 °F تا +500 °F).
• RTD مس 10Ω: -100 °C تا +260 °C (-148 °F تا +500 °F).

دقت و وضوح

• پایان داخلی (غیر ایزوله): ±3 °C در 25 °C (±5.4 °F در 77 °F).
• پایان خارجی (غیر ایزوله): ±1 °C در 25 °C (±1.8 °F در 77 °F).
• پایان داخلی (ایزوله): ±2 °C در 25 °C (±3.6 °F در 77 °F).
• پایان خارجی (ایزوله): ±1 °C در 25 °C (±1.8 °F در 77 °F).
• دقت RTD مس 10Ω: ±3 °C در 25 °C (±5.4 °F در 77 °F).
• وضوح: 1 °C یا 1 °F.
• دقت جبران اتصال سرد: ±1 °C در 25 °C (±1.8 °F در 77 °F).

ویژگی‌های هشدار و نقطه تنظیم

• نقاط تنظیم هشدار و خطر قابل برنامه‌ریزی توسط کاربر.
• نقاط تنظیم قابل تنظیم از 0 تا 100٪ مقیاس کامل.
• دقت هشدار در حدود 0.13٪ مقدار مورد نظر.
• پشتیبانی از نقاط تنظیم هشدار زیر و بالاتر.
• تاخیر هشدار: 1 تا 60 ثانیه (فواصل 1 ثانیه‌ای).
• تاخیر خطر: 1 تا 60 ثانیه (فواصل 0.5 ثانیه‌ای).

محدوده‌های محیطی و فیزیکی

• دمای کاری (ورودی/خروجی داخلی/خارجی): -30 °C تا +65 °C (-22 °F تا +150 °F).
• دمای کاری (ورودی/خروجی داخلی با مانع): 0 °C تا +65 °C (32 °F تا +150 °F).
• دمای نگهداری: -40 °C تا +85 °C (-40 °F تا +185 °F).
• ابعاد ماژول مانیتور: 241.3 میلی‌متر × 24.4 میلی‌متر × 241.8 میلی‌متر.
• وزن ماژول مانیتور: 0.91 کیلوگرم (2.0 پوند).
• ابعاد ماژول ورودی/خروجی: 241.3 میلی‌متر × 24.4 میلی‌متر × 99.1 میلی‌متر.
• وزن ماژول ورودی/خروجی: 0.45 کیلوگرم (1.0 پوند).
• فضای رک: 1 اسلات جلویی تمام ارتفاع (مانیتور) + 1 اسلات عقبی تمام ارتفاع (ورودی/خروجی).

نمایشگرهای پنل جلویی

• LED وضعیت OK: نشان‌دهنده عملکرد صحیح مانیتور.
• LED ارسال/دریافت (TX/RX): نشان‌دهنده ارتباط با سایر ماژول‌های رک 3500.
• LED بای‌پس: روشن هنگام فعال بودن حالت بای‌پس مانیتور.

سؤالات متداول (FAQ)

• س: آیا این واحد 3500/60-01-00 نو است؟
  ج: بله، ما فقط ماژول‌های اصلی و کاملاً نو بنتلی نوادا را عرضه می‌کنیم.
• س: زمان تحویل معمول این مانیتور چقدر است؟
  ج: ما ظرف ۵ روز کاری از انبار خود ارسال می‌کنیم.
• س: آیا می‌توانم همزمان از سنسورهای RTD و TC استفاده کنم؟
  ج: بله، مدل 3500/60-01-00 تا شش ورودی ترکیبی RTD یا TC را می‌پذیرد.
• س: دقت RTD مس 10Ω چقدر است؟
  ج: دقت ±3 °C در 25 °C (±5.4 °F در 77 °F) است.
• س: از کدام شرکت‌های حمل و نقل استفاده می‌کنید؟
  ج: ما از FedEx، UPS و DHL برای تحویل مطمئن جهانی استفاده می‌کنیم.
• س: محدوده دمای کاری با مانع داخلی چقدر است؟
  ج: این محدوده 0 °C تا +65 °C (32 °F تا +150 °F) است.
