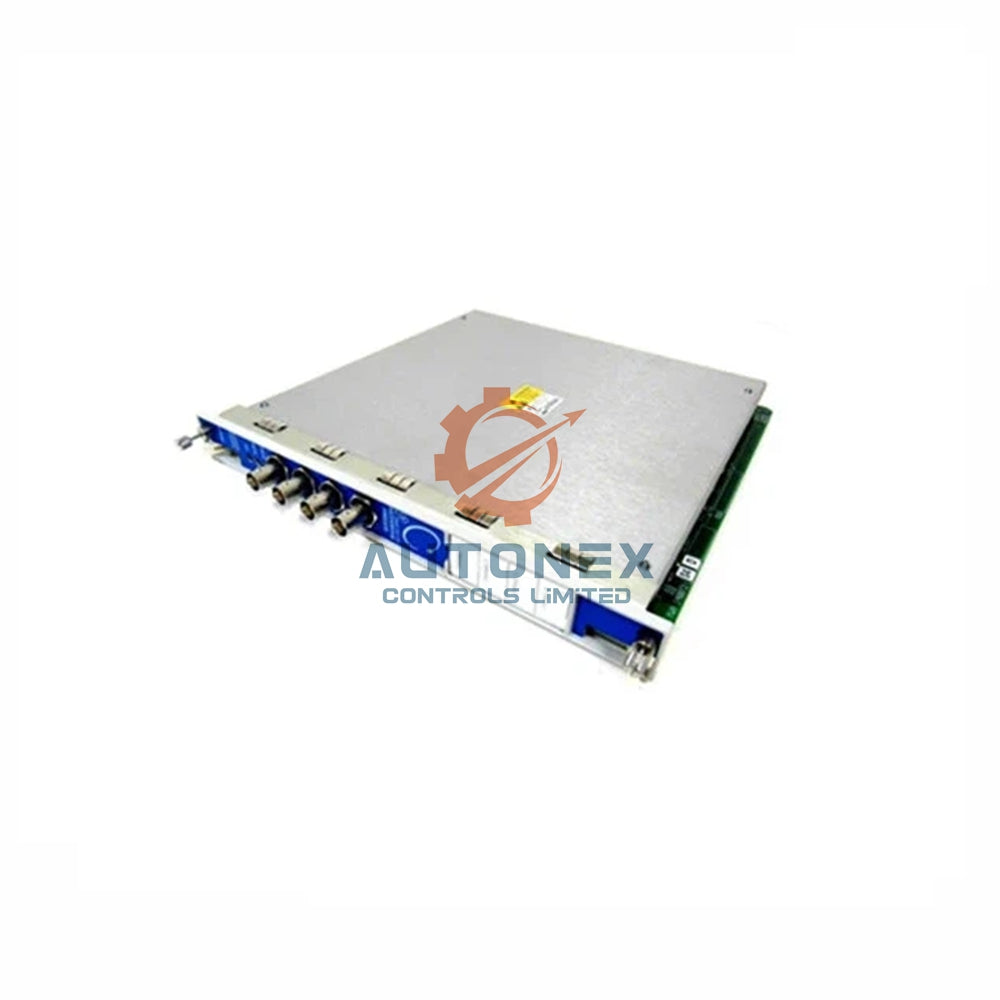

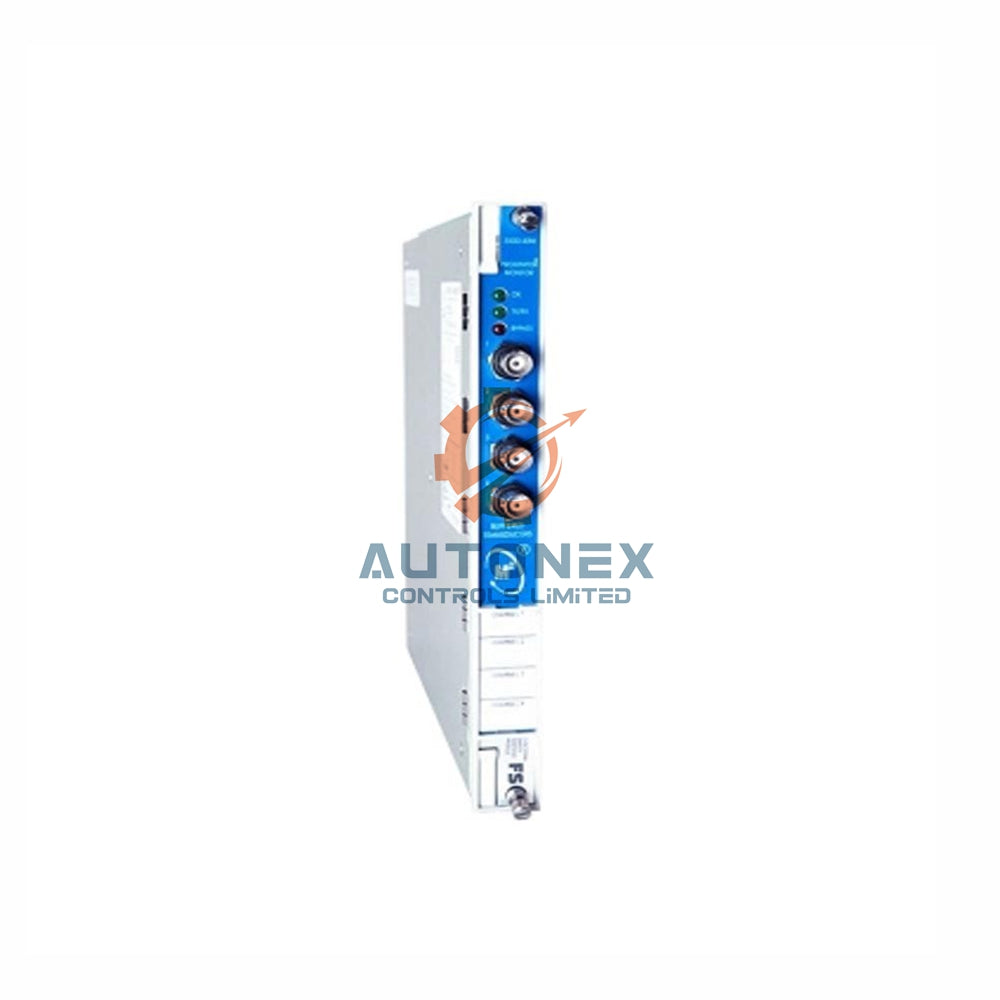

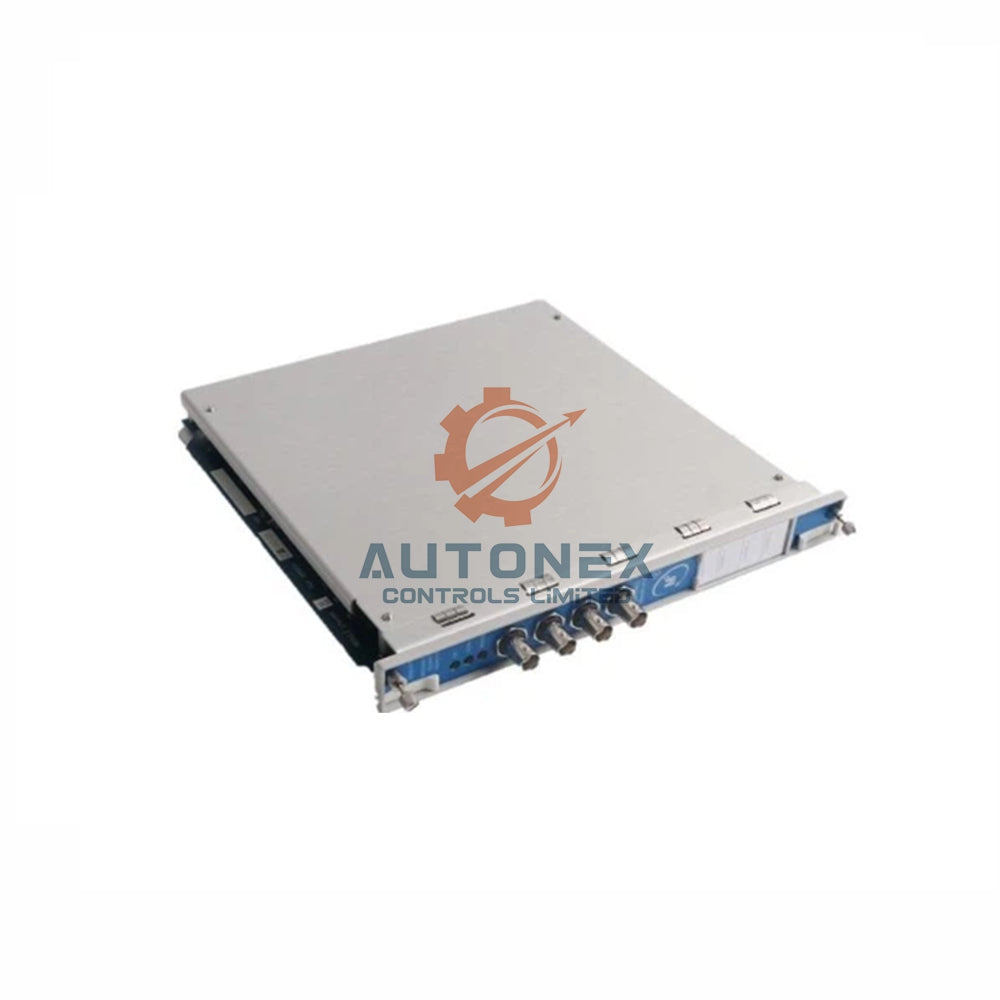

مانیتور لرزه‌ای پروکسی‌میتر 3500/42-04-02 بنتلی نوادا

مانیتور لرزه‌ای پروکسی‌میتر بنتلی نوادا 3500/42-04-02

مشخصات فنی

• سازنده: بنتلی نوادا – پیشرو و معتبر در سیستم‌های حفاظت از ماشین‌آلات.
• مدل: 3500/42-04-02 – مانیتور لرزه‌ای پروکسی‌میتر با موانع داخلی.
• نوع ماژول ورودی/خروجی: 04 = ماژول ورودی/خروجی با موانع داخلی، ترمینیشن‌های داخلی، 4 کانال پروکسی/شتاب‌سنج.
• تأییدیه مناطق خطرناک: 02 = ATEX/IECEx/CSA (کلاس 1، منطقه 2).
• مصرف برق: 7.7 وات به طور معمول برای عملکرد بهینه.
• امپدانس ورودی: 10 کیلو اهم برای ورودی‌های پروکسی‌میتر و شتاب‌سنج.
• تأمین برق ترنسدیوسر: -24 ولت DC برای تغذیه حسگرهای متصل.

شرایط سیگنال و پاسخ فرکانسی

• فیلتر مستقیم ارتعاش شعاعی: قابل برنامه‌ریزی توسط کاربر، -3 دسی‌بل در بازه 4 هرتز تا 4000 هرتز یا 1 هرتز تا 600 هرتز، دقت ±1٪.
• فیلتر گپ: -3 دسی‌بل در 0.09 هرتز برای اندازه‌گیری گپ DC.
• فیلتر Not 1X: از 60 cpm تا 15.8 برابر سرعت چرخش با حداقل رد سیگنال -34.9 دسی‌بل.
• فیلتر برداری 1X و 2X: فیلتر Q ثابت با حداقل رد سیگنال -57.7 دسی‌بل.
• دقت (مستقیم و گپ): معمولاً در حدود ±0.33٪ از مقیاس کامل، حداکثر ±1٪.
• دقت Smax: حداکثر ±5٪ برای اندازه‌گیری مقادیر اوج.
• مهم: دقت Not 1X برای سرعت‌های کمتر از 30,000 cpm برابر ±3٪ و برای سرعت‌های بالاتر از 30,000 cpm برابر ±8.5٪ است.

خروجی‌ها و اتصال‌ها

• خروجی‌های ترنسدیوسر با بافر: یک کانکتور کواکسیال برای هر کانال در پنل جلو، محافظت شده در برابر اتصال کوتاه.
• امپدانس خروجی: 550 اهم برای خروجی‌های بافر شده، 300 اهم برای خروجی‌های مطلق شفت.
• خروجی‌های رکوردر: +4 تا +20 میلی‌آمپر، متناسب با مقیاس کامل مانیتور، با قابلیت بار 0 تا 600 اهم.
• رزولوشن رکوردر: 0.3662 میکروآمپر به ازای هر بیت، خطای ±0.25٪ در دمای اتاق، ±0.7٪ در کل بازه دمایی.
• نرخ به‌روزرسانی: تقریباً 100 میلی‌ثانیه یا کمتر برای مانیتورینگ در زمان واقعی.
• ولتاژ تطبیقی: بازه 0 تا +12 ولت DC در سراسر بار برای خروجی‌های جریان.

سؤالات متداول (FAQ)

• س: آیا این ماژول نو است یا دست دوم؟
  ج: این 3500/42-04-02 کاملاً نو، پلمپ کارخانه‌ای و به طور کامل توسط بنتلی نوادا تست شده است.
• س: گزینه موانع داخلی چه مزیتی دارد؟
  ج: موانع داخلی ایمنی ذاتی را برای اتصال حسگرها در مناطق خطرناک ATEX/IECEx/CSA منطقه 2 فراهم می‌کند.
• س: آیا می‌توانم این مانیتور را با حسگرهای سرعت استفاده کنم؟
  ج: بله، این دستگاه ورودی‌های سرعت را با گزینه‌های حساسیت متعدد برای کاربردهای مختلف پشتیبانی می‌کند.
• س: تفاوت فیلترهای مستقیم و گپ چیست؟
  ج: فیلتر مستقیم پاسخ فرکانسی ارتعاش را فراهم می‌کند؛ فیلتر گپ اندازه‌گیری گپ DC برای نظارت موقعیت است.
• س: این مانیتور چند کانال دارد؟
  ج: این ماژول از 1 تا 4 ورودی ترنسدیوسر در کانال‌های 1 تا 4 پشتیبانی می‌کند.
