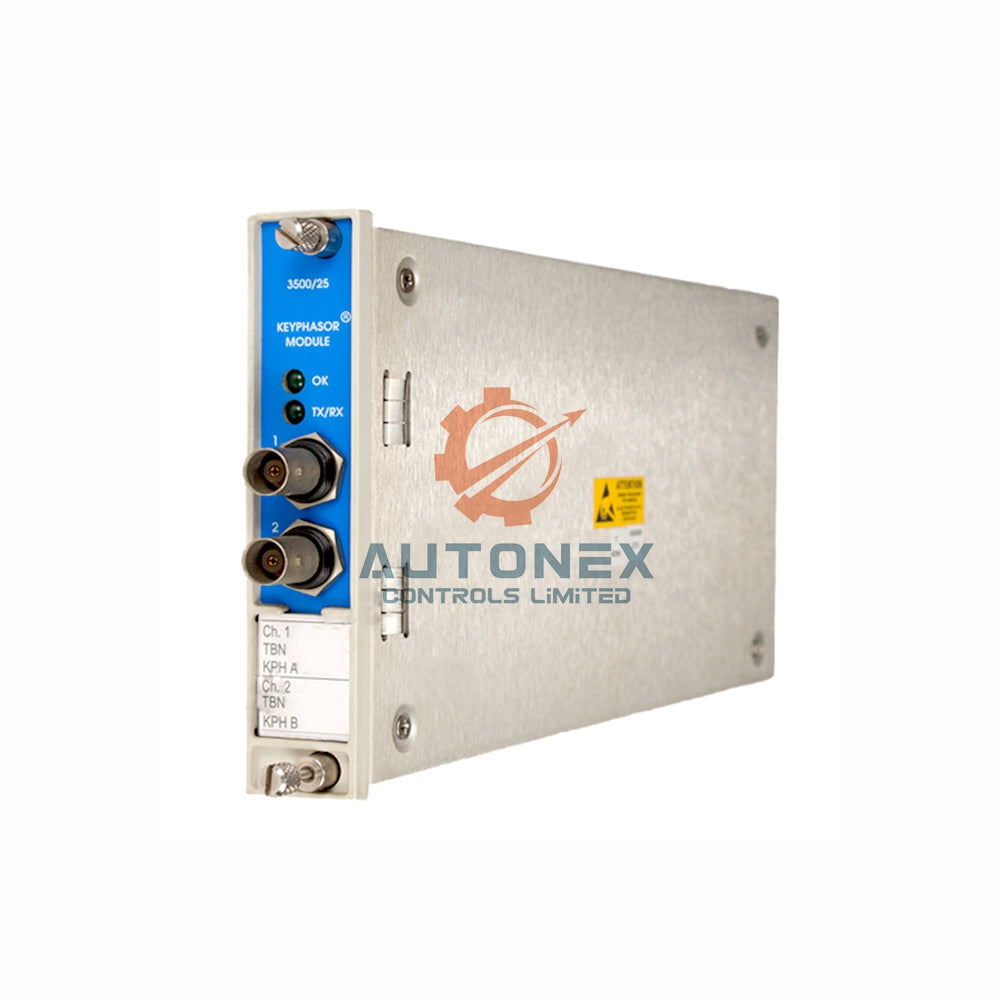

ماژول کلیدفازور پیشرفته بنتلی نوادا 3500/25-01-01-02

ماژول Keyphasor پیشرفته بنتلی نوادا 3500/25-01-01-02

مشخصات فنی

• سازنده: بنتلی نوادا – نامی معتبر در حفاظت از ماشین‌آلات.
• مدل: 3500/25-01-01-02 – ماژول Keyphasor پیشرفته، کارت دو کاناله با ارتفاع نیمه.
• نوع ماژول ورودی/خروجی: ۰۱ = ترمینیشن‌های داخلی؛ تأییدیه سازمانی: ۰۲ = ATEX/IECEx/CSA (کلاس ۱ منطقه ۲).
• مصرف برق: معمولاً ۳.۲ وات، تضمین مصرف انرژی پایین.
• دامنه سیگنال ورودی: +۰.۸ ولت تا -۲۱.۰ ولت (غیر ایزوله) یا +۵ ولت تا -۱۱ ولت (ایزوله). محدودکننده داخلی از ماژول در برابر سیگنال‌های بیش از حد محافظت می‌کند.
• امپدانس ورودی: حداقل ۲۱.۸ کیلو اهم برای دریافت سیگنال پایدار.
• دامنه ورودی سرعت/فرکانس: ۱ تا ۱,۲۰۰,۰۰۰ cpm (۰.۰۱۷ تا ۲۰ کیلوهرتز).
• دامنه خروجی سرعت/فرکانس: ۱ تا ۹۹,۹۹۹ cpm (۰.۰۱۷ تا ۱۶۶۷ هرتز).

دقت و شرایط سیگنال

• دقت سیگنال غیرپردازش شده در ۲۵ درجه سانتی‌گراد: ۰.۰۱۷–۱۰۰ هرتز: ±۱ cpm؛ ۱۰۱–۵۰۰ هرتز: ±۸ cpm؛ ۵۰۱–۲۰ کیلوهرتز: ±۱٪ از cpm.
• دقت سیگنال پردازش شده در ۲۵ درجه سانتی‌گراد: ۰.۰۱۷–۶۰ هرتز: ±۱ cpm؛ ۶۱–۱۵۰ هرتز: ±۸ cpm؛ ۱۵۱–۲۰ کیلوهرتز: ±۱٪ از cpm.
• آستانه خودکار: حداقل دامنه سیگنال ۲ ولت پیک‌تاپیک، حداقل فرکانس ۱۲۰ دور در دقیقه (۲ هرتز).
• آستانه دستی: قابل انتخاب توسط کاربر از ۰ تا -۲۰ ولت DC، حداقل دامنه ۵۰۰ میلی‌ولت پیک‌تاپیک.
• هیسترزیس: قابل انتخاب توسط کاربر از ۰.۲ تا ۲.۵ ولت برای رد نویز.
• مهم: پیکاپ‌های مغناطیسی غیرفعال برای عملکرد صحیح نیاز به سرعت شفت بیش از ۲۰۰ دور در دقیقه (۳.۳ هرتز) دارند.

خروجی‌ها و اتصال‌ها

• خروجی‌های Keyphasor با بافر: دو کانکتور کواکسیال در جلو، به‌علاوه دو کانکتور سبک یورو در عقب.
• امپدانس خروجی: حداکثر ۵۰۴ اهم برای هر خروجی با بافر.
• تأمین برق ترنسدیوسر: -۲۴ ولت DC، ۴۰ میلی‌آمپر برای هر کانال – کافی برای اکثر پروب‌ها.
• چراغ‌های LED پنل جلو: OK (سبز) نشان‌دهنده عدم وجود خطا؛ TX/RX هنگام ارتباط با ماژول رابط رک (RIM) چشمک می‌زند.

داده‌های محیطی و فیزیکی

• دمای عملکرد (ورودی/خروجی استاندارد): -۳۰ درجه سانتی‌گراد تا +۶۵ درجه سانتی‌گراد (-۲۲ درجه فارنهایت تا +۱۵۰ درجه فارنهایت).
• دمای کاری (I/O با مانع داخلی): ۰ درجه سانتی‌گراد تا +۶۵ درجه سانتی‌گراد (۳۲ تا ۱۵۰ درجه فارنهایت).
• دمای نگهداری: -۴۰ درجه سانتی‌گراد تا +۸۵ درجه سانتی‌گراد (-۴۰ تا +۱۸۵ درجه فارنهایت).
• رطوبت: ۹۵٪ بدون تراکم، مناسب برای محیط‌های سخت.
• ابعاد ماژول اصلی: ۱۱۹.۹ × ۲۴.۴ × ۲۵۶.۵ میلی‌متر (ارتفاع × عرض × عمق).

یادداشت‌های نصب و سفارش

• این 3500/25-01-01-02 از ماژول‌های I/O خاتمه داخلی استفاده می‌کند – از بلوک‌های خاتمه خارجی استفاده نکنید.
• اگر به خاتمه‌های خارجی نیاز دارید، بلوک‌ها و کابل‌ها را جداگانه سفارش دهید.
• برای کاربردهای پیشرفته پردازش سیگنال با نماینده مجرب Bently Nevada مشورت کنید.
• هشدار: این ماژول دارای گواهی ATEX/IECEx/CSA برای مناطق خطرناک Zone 2 است – تمام دستورالعمل‌های ایمنی را رعایت کنید.

محتویات بسته

• ۱ × 3500/25-01-01-02 ماژول اصلی Keyphasor پیشرفته
• ۱ × ماژول I/O خاتمه داخلی (از پیش نصب شده)
• دفترچه راهنما و راهنمای پیکربندی
• پیچ‌های نصب و کیت لوازم جانبی

حمل و مرجوعی‌ها

• وضعیت موجودی: ما این 3500/25-01-01-02 را برای سفارش‌های فوری در انبار نگه می‌داریم.
• زمان ارسال: ما ظرف ۵ روز کاری پس از دریافت سفارش شما ارسال می‌کنیم.
• حمل‌کنندگان: ما از FedEx، UPS و DHL برای تحویل جهانی استفاده می‌کنیم.
• مرجوعی‌ها: ما مرجوعی‌ها را تا ۳۰ روز پس از تحویل طبق سیاست مرجوعی خود قبول می‌کنیم.

سؤالات متداول (FAQ)

• سؤال: آیا این ماژول نو است یا دست دوم؟
  پاسخ: این 3500/25-01-01-02 کاملاً نو، مهر و موم شده از کارخانه و توسط Bently Nevada به طور کامل تست شده است.
• سؤال: آیا می‌توانم این ماژول را با پیکاپ مغناطیسی در سرعت‌های بسیار پایین استفاده کنم؟
  پاسخ: بله، اما شفت باید بالای ۲۰۰ دور در دقیقه (۳.۳ هرتز) بچرخد تا سیگنال به‌طور قابل اعتماد شناسایی شود.
• سؤال: تفاوت بین آستانه خودکار و دستی چیست؟
  پاسخ: آستانه خودکار در ۲ ولت پیک تا پیک فعال می‌شود؛ آستانه دستی به شما اجازه می‌دهد سطحی بین ۰ تا -۲۰ ولت DC تنظیم کنید.
• سؤال: آیا این ماژول از ورودی‌های ایزوله پشتیبانی می‌کند؟
  پاسخ: بله، اگر گزینه ماژول I/O ایزوله را انتخاب کنید، دامنه ورودی از +5 ولت تا -11 ولت خواهد بود.
• سؤال: این ماژول چند کانال دارد؟
  پاسخ: این کارت نیم‌ارتفاع تنها دو کانال مستقل Keyphasor ارائه می‌دهد.
