330904-00-15-05-02-05 | بنتلی نوادا | پروب جدید NSv

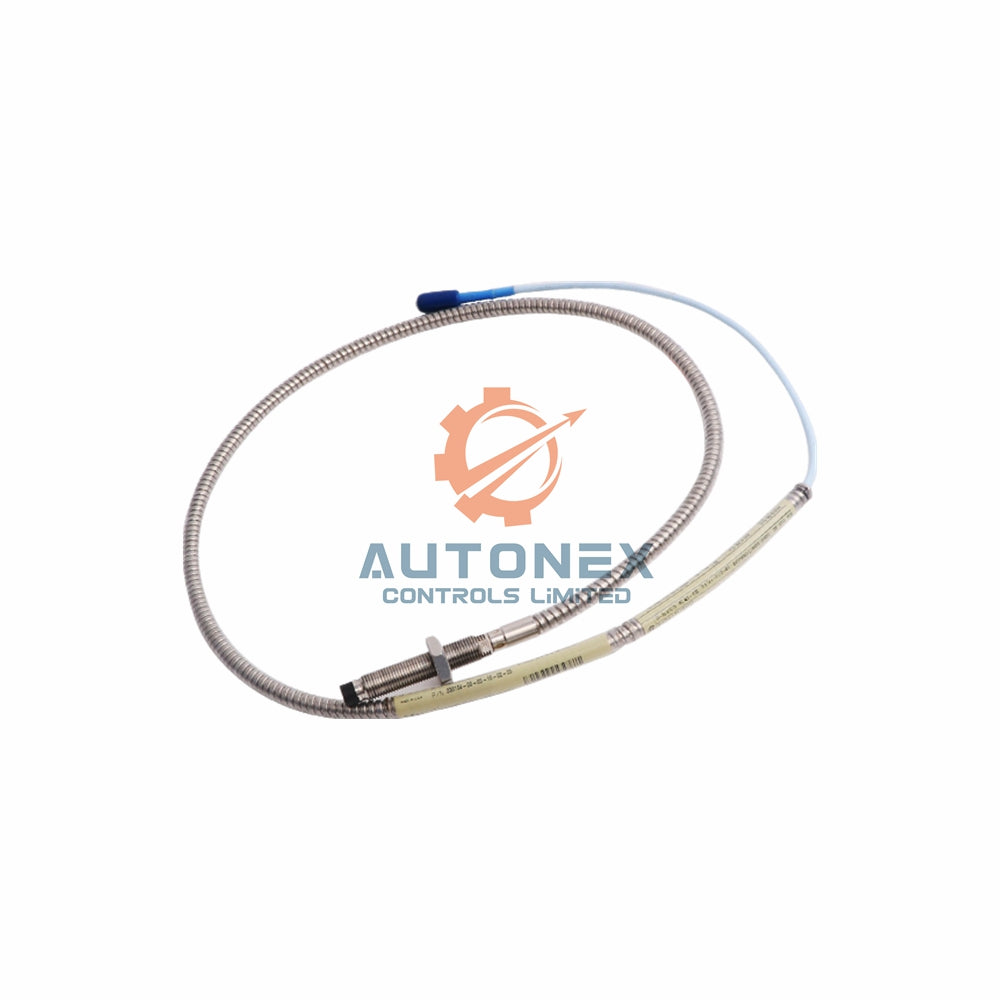

Bently Nevada 330904-00-15-05-02-05: سیستم ترانسدیوسر گواهی‌شده با کیس بلند

تجزیه و تحلیل دقیق پسوند مدل

• پسوند مدل -00-15-05-02-05 این پیکربندی صنعتی دقیق را مشخص می‌کند.
• مدل پایه: 330904 - پروب 3300 NSv با رزوه M8X1 و زره اتصال لوله.
• طول بدون رزوه: -00 - 0 میلی‌متر. نوک حسگر پروب بلافاصله پس از بخش رزوه شروع می‌شود.
• طول بدنه: -15 - 150 میلی‌متر. بدنه فولاد ضدزنگ توسعه یافته برای نصب عمیق‌تر یا ایمن‌تر.
• طول کل: -05 - 0.5 متر (20 اینچ). طول کامل کابل از نوک پروب تا کانکتور.
• کابل و کانکتور: -02 - کانکتور کوچک کواکسیال ClickLoc (بدون محافظ) روی کابل استاندارد FEP.
• تأییدیه سازمانی: -05 - شامل چندین گواهی سازمانی (مثلاً CE، ATEX برای بازارهای خاص).

مشخصات فنی اصلی عملکرد

• برند: Bently Nevada
• مدل: 330904-00-15-05-02-05
• دامنه خطی: 1.5 میلی‌متر (60 میل)، قابل استفاده از 0.25 میلی‌متر تا 1.75 میلی‌متر شکاف.
• شکاف توصیه شده: 1.0 میلی‌متر (40 میل) برای عملکرد بهینه.
• ضریب مقیاس و دقت: 7.87 ولت بر میلی‌متر (200 میلی‌ولت بر میل) ±12.5%/-20%. انحراف خطی کمتر از ±0.06 میلی‌متر (±2.3 میل).
• پاسخ فرکانسی: 0 تا 10 کیلوهرتز (معمولاً -3 دسی‌بل با سیم‌کشی 305 متری).
• نیازمندی‌های هدف: حداقل قطر 8.9 میلی‌متر (0.35 اینچ); قطر توصیه شده 13 میلی‌متر (0.5 اینچ).
• داده‌های الکتریکی: مقاومت پروب: 4.0 ± 0.5 اهم. کابل: 0.220 Ω/m (مرکز)، 0.066 Ω/m (شیلد)، ظرفیت 69.9 پیکوفاراد بر متر.

مشخصات مکانیکی و محیطی

• بدنه توسعه یافته: طول بدنه 150 میلی‌متر ثبات در سوراخ‌های عمیق نصب یا زمانی که فضای اضافی پشت سطح نصب لازم است را فراهم می‌کند.
• مواد مقاوم: نوک پروب: PPS مقاوم در برابر مواد شیمیایی. بدنه: فولاد ضدزنگ AISI 304. کابل: عایق FEP با مقاومت 75 اهم.
• دامنه دمایی گسترده: عملکرد و نگهداری در دماهای -52°C تا +177°C (-62°F تا +351°F).
• گشتاور کانکتور: سفت کردن با دست (توصیه شده)، حداکثر 0.56 نیوتن‌متر (5 اینچ‌پوند).
• آب‌بندی: دارای اورینگ وایتون برای آب‌بندی استاندارد. برای داده‌های آزمایش کاربرد در فشار بالا با کارخانه تماس بگیرید.

راهنمای نصب و کاربرد

• سیم‌کشی میدانی: از کابل شیلددار 0.2 تا 1.5 میلی‌متر مربع (16-24 AWG) استفاده کنید. حداکثر طول کابل 305 متر (1,000 فوت) برای مانیتور.
• جلوگیری از تداخل متقابل: حداقل 25 میلی‌متر (1.0 اینچ) بین نوک‌های پروب برای اندازه‌گیری موقعیت محوری حفظ شود.
• آب‌بندی کانکتور: به عنوان مدل -02، محافظ کانکتور ندارد. برای آب‌بندی محیطی در اتصالات از نوار سیلیکونی ارائه شده استفاده کنید.
• استفاده تأیید شده: پسوند تأیید -05 تضمین می‌کند که این سیستم استانداردهای ایمنی منطقه‌ای و EMC خاص برای عملکرد قانونی در تأسیسات تحت نظارت را دارد.

سؤالات متداول (FAQ)

• پ: مزیت اصلی طول بدنه 150 میلی‌متر (-15) چیست؟
  پ: این طول بدنه سختی و پشتیبانی بیشتری هنگام نصب در بلوک‌های نصب ضخیم‌تر یا جایی که فضای اضافی پشت سطح نصب برای سیم‌کشی لازم است، فراهم می‌کند. این ویژگی خواص حسگری الکتریکی را تغییر نمی‌دهد.
• پ: گواهینامه‌های تأییدیه "-05" شامل چه مواردی است؟
  پ: معمولاً شامل علامت‌هایی مانند CE (مطابقت با اتحادیه اروپا) است و ممکن است شامل مواردی مانند ATEX / IECEx برای مناطق خطرناک بسته به حسگر Proximitor خاص باشد. گواهینامه‌های دقیق منطقه خود را تأیید کنید.
• پ: آیا بدنه بلندتر بر "طول بدون رزوه" تأثیر می‌گذارد؟
  پ: خیر. طول بدون رزوه -00 به این معنی است که نوک حساس درست بعد از رزوه‌ها شروع می‌شود. طول اضافی بدنه پشت رزوه‌ها قرار دارد و بخش رزوه‌دار بیشتری برای نصب محکم فراهم می‌کند.
• پ: آیا اورینگ وایتون برای همه سیالات مناسب است؟
  پ: وایتون مقاومت شیمیایی بسیار خوبی در برابر بسیاری از روغن‌ها و سوخت‌ها دارد، اما سازگاری باید برای سیالات فرآیندی خاص تأیید شود. نوار سیلیکونی نیز برای آب‌بندی اضافی کانکتور ارائه شده است.
• پ: آیا می‌توانم این را به صورت یک کیت کامل همراه با حسگر Proximitor سفارش دهم؟
  پ: بله. 330904-00-15-05-02-05 معمولاً بخش مبدل است. این قطعه برای کار با حسگر Proximitor 3300 XL NSv دارای گواهینامه (به صورت جداگانه فروخته می‌شود) طراحی شده است تا یک سیستم نظارتی کامل و تأیید شده را تشکیل دهد.

برای جزئیات کامل گواهینامه، اطلاعات درجه فشار و مشخصات گشتاور نصب برای بدنه پروب، به مستندات رسمی مراجعه کنید.

دانلود برگه مشخصات رسمی برای جزئیات کامل: برگه مشخصات سیستم ترنسدیوسر نزدیکی 3300 XL NSv - 147385
