330904-00-10-05-01-00 بنتلی نوادا | پروب جدید NSv

سیستم ترنسدیوسر نزدیکی Bently Nevada 330904-00-10-05-01-00 NSv

پیکربندی مدل و رمزگشایی

• هر کاراکتر در شماره مدل ویژگی حیاتی یک قطعه را مشخص می‌کند.
• پسوند -00-10-05-01-00 این پیکربندی دقیق سیستم را تعریف می‌کند.

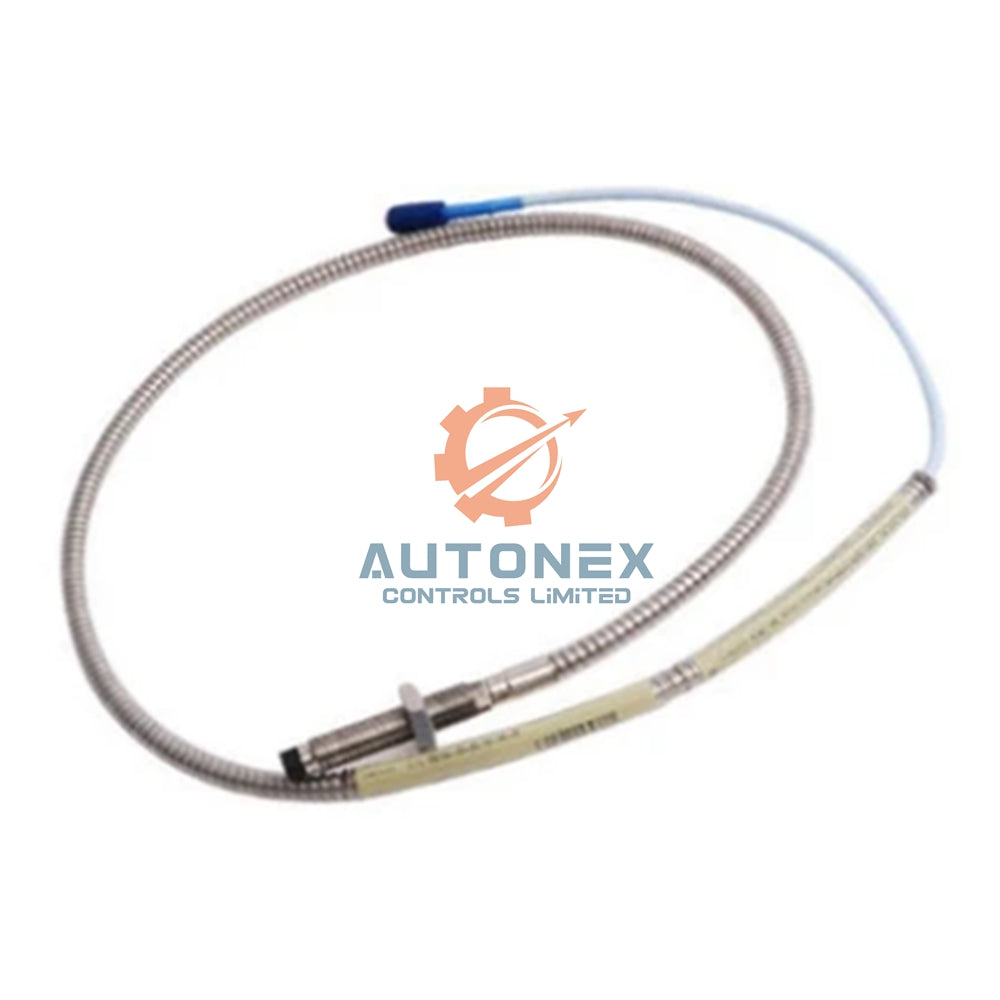

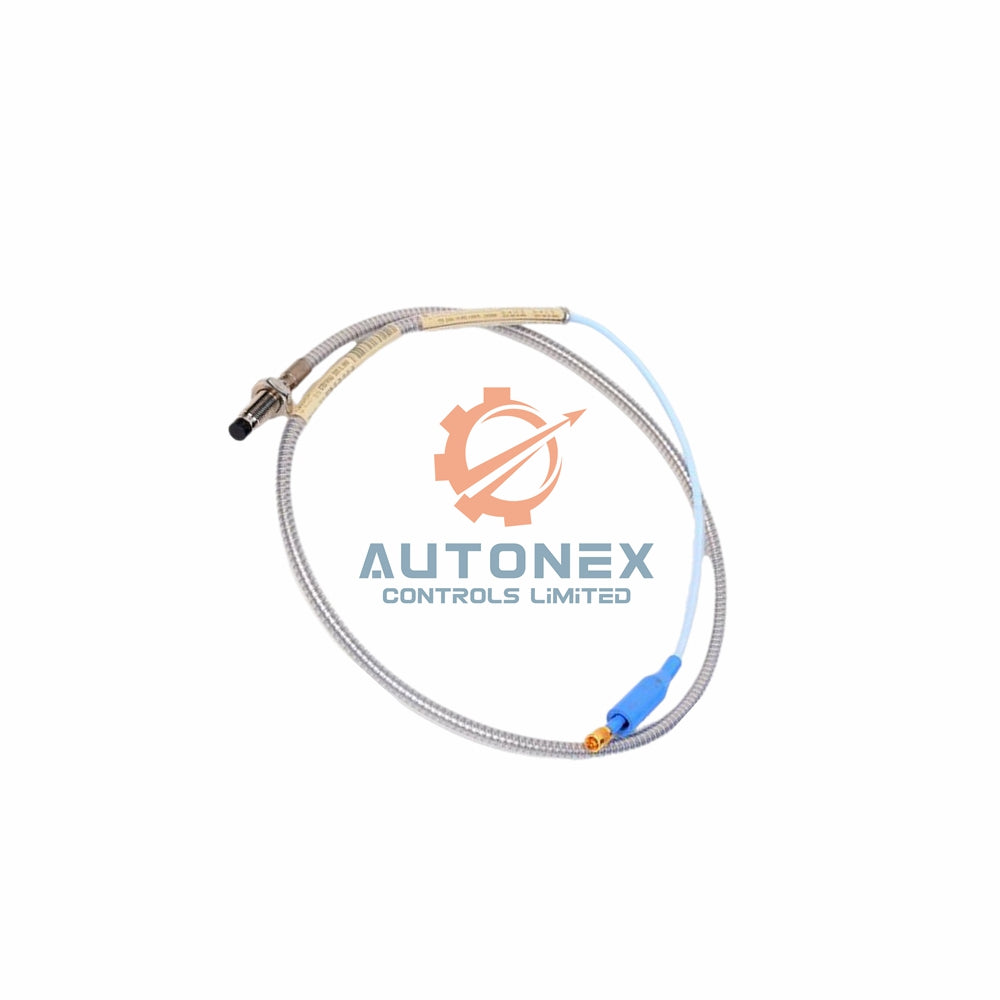

• مدل پایه: 330904 - پروب نزدیکی NSv 3300 با رزوه M8X1 و زره محافظ اتصال لوله.
• طول بدون رزوه: -00 - 0 میلی‌متر. نوک پروب بلافاصله پس از رزوه‌ها شروع می‌شود.
• طول بدنه: -10 - 100 میلی‌متر. طول بدنه استیل ضدزنگ پروب.
• طول کل: -05 - 0.5 متر (20 اینچ). این طول کل از نوک پروب تا کانکتور است.
• کابل و کانکتور: -01 - کانکتور کوچک هم‌محور ClickLoc با محافظ، متصل به کابل عایق شده استاندارد FEP.
• تأییدیه سازمانی: -00 - این واحد نیاز به تأییدیه خاص سازمانی ندارد.

مشخصات فنی اصلی و عملکرد

• برند: Bently Nevada
• مدل: 330904-00-10-05-01-00
• دامنه خطی: 1.5 میلی‌متر (60 میل)، عملکرد از 0.25 میلی‌متر تا 1.75 میلی‌متر از هدف.
• ضریب مقیاس: 7.87 ولت بر میلی‌متر (200 میلی‌ولت بر میل) ±12.5%/-20%، شامل تلرانس تعویض‌پذیری پروب.
• پاسخ فرکانسی: 0 تا 10 کیلوهرتز (معمولاً -3 دسی‌بل با 305 متر سیم‌کشی میدانی).
• نیازمندی‌های هدف: حداقل قطر 8.9 میلی‌متر (0.35 اینچ)؛ قطر 13 میلی‌متر (0.5 اینچ) یا بزرگتر برای عملکرد بهینه توصیه می‌شود.
• مشخصات الکتریکی: مقاومت DC پروب 4.0 ± 0.5 اهم است (برای طول 0.5 متر). کابل افزایشی دارای مقاومت هادی مرکزی 0.220 Ω/m و ظرفیت معمولی 69.9 پیکوفاراد بر متر است.

کاربردهای کلیدی و مزایای طراحی

• طراحی شده برای فضاهای تنگ: ایده‌آل برای ماشین‌هایی با دسترسی محدود از طریق سوراخ کنتربور، نمای جانبی یا نمای عقب که پروب‌های استاندارد 5 میلی‌متر یا 8 میلی‌متر در آن‌ها جا نمی‌شوند.
• قابلیت هدف کوچک: به طور مؤثر ارتعاش شعاعی روی شفت‌های کوچکتر از 51 میلی‌متر (2 اینچ) و موقعیت محوری روی اهداف کوچکتر از 15 میلی‌متر (0.6 اینچ) را اندازه‌گیری می‌کند.
• مسیر ارتقاء برتر: به طور مستقیم جایگزین سیستم‌های قدیمی 3300 RAM می‌شود و برای ارتقاء تنظیمات ترنسدیوسرهای سری 3000 یا 7000 با عملکرد برتر نمای جانبی طراحی شده است.
• ساختار مقاوم: دارای کانکتورهای ClickLoc با روکش طلا، طراحی ثبت شده CableLoc با مقاومت کششی 220 نیوتن و نوک پروب ساخته شده از پلی‌فنیلن سولفید (PPS) مقاوم در برابر مواد شیمیایی.

راهنمای نصب و سیم‌کشی

• تنظیم فاصله: فاصله توصیه شده بین نوک پروب و هدف 1.0 میلی‌متر (40 میل) است.
• سیم‌کشی میدانی: از کابل شیلددار با سطح مقطع 0.2 تا 1.5 میلی‌متر مربع (16-24 AWG) استفاده کنید. حداکثر فاصله توصیه شده بین سنسور Proximitor و مانیتور 305 متر (1,000 فوت) است.
• گشتاور نصب: برای رزوه پروب M8X1، گشتاور نصب توصیه شده 5.1 نیوتن‌متر (45 اینچ‌پوند) است و حداکثر آن 7.3 نیوتن‌متر (65 اینچ‌پوند) می‌باشد.
• جلوگیری از تداخل متقابل: هنگام نصب چند پروب، حداقل فاصله نوک پروب‌ها را برای موقعیت محوری 25 میلی‌متر (1.0 اینچ) یا برای اندازه‌گیری ارتعاش شعاعی 23 میلی‌متر (0.9 اینچ) حفظ کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
• حفاظت کانکتور: همیشه از محافظ‌های کانکتور ارائه شده یا نوار سیلیکونی برای آب‌بندی اتصالات در برابر مایعات استفاده کنید، به‌ویژه در محیط‌هایی که روغن توربین وجود دارد.

محدودیت‌های محیطی و مکانیکی

• بازه‌های دمایی:
  • پروب: در بازه دمایی -52°C تا +177°C (-62°F تا +351°F) کار می‌کند.
  • کابل توسعه: در بازه دمایی -52°C تا +177°C (-62°F تا +351°F) کار می‌کند.
  • سنسور Proximitor: در بازه دمایی -52°C تا +100°C (-62°F تا +212°F) کار می‌کند.
• دوام فیزیکی: تمام اتصالات برای مقاومت کششی 220 نیوتن (50 پوند) ارزیابی شده‌اند. حداقل شعاع خم کابل 25.4 میلی‌متر (1.0 اینچ) است.

سؤالات متداول (FAQ)

• س: کاربرد اصلی این مدل 3300 XL NSv چیست؟
  پ: این مدل عمدتاً برای پایش ارتعاش و موقعیت در ماشین‌آلات با فضای نصب بسیار محدود طراحی شده است، مانند برخی کمپرسورهای گاز فرآیندی و گریز از مرکز با شفت‌های کوچک یا سوراخ‌های تنگ.
• س: چگونه با سیستم پروب استاندارد 8 میلی‌متری مقایسه می‌شود؟
  پ: پروب NSv دارای قطر نوک کوچکتر 5 میلی‌متر برای جاگیری در فضاهای تنگ است اما محدوده خطی کمی کوتاه‌تر دارد (1.5 میلی‌متر در مقابل 2 میلی‌متر یا بیشتر در برخی سیستم‌های 8 میلی‌متری). عملکرد بهتری برای اهداف کوچک ارائه می‌دهد.
• س: آیا می‌توانم از این برای جایگزینی سیستم قدیمی 3300 RAM در دستگاه خود استفاده کنم؟
  پ: بله. 330904-00-10-05-01-00 از نظر مکانیکی و الکتریکی با اجزای سیستم 3300 RAM سازگار است و جایگزینی مستقیم با عملکرد برتر محسوب می‌شود.
• س: سیستم برای کدام ماده هدف کالیبره شده است؟
  پ: سنسور Proximitor از کارخانه برای فولاد AISI 4140 کالیبره شده است. کالیبراسیون برای مواد دیگر بنا به درخواست موجود است.
• س: آیا این یک سیستم کامل و آماده نصب است؟
  پ: بله. این شماره مدل به یک کیت کامل سیستم ترنسدیوسر اشاره دارد که شامل پروب زره‌پوش، طول مشخص کابل توسعه و محافظ کانکتور است.

برای جزئیات جامع در مورد مشخصات، نمودارهای کالیبراسیون و دیاگرام‌های نصب، قویاً توصیه می‌کنیم به مستندات فنی رسمی مراجعه کنید.

دانلود دیتاشیت کامل سیستم از اینجا: برگه مشخصات سیستم ترنسدیوسر نزدیکی 3300 XL NSv - 147385
