پروب XL ۸ میلی‌متری 3300 330103-00-16-10-02-00 - بنتلی نوادا

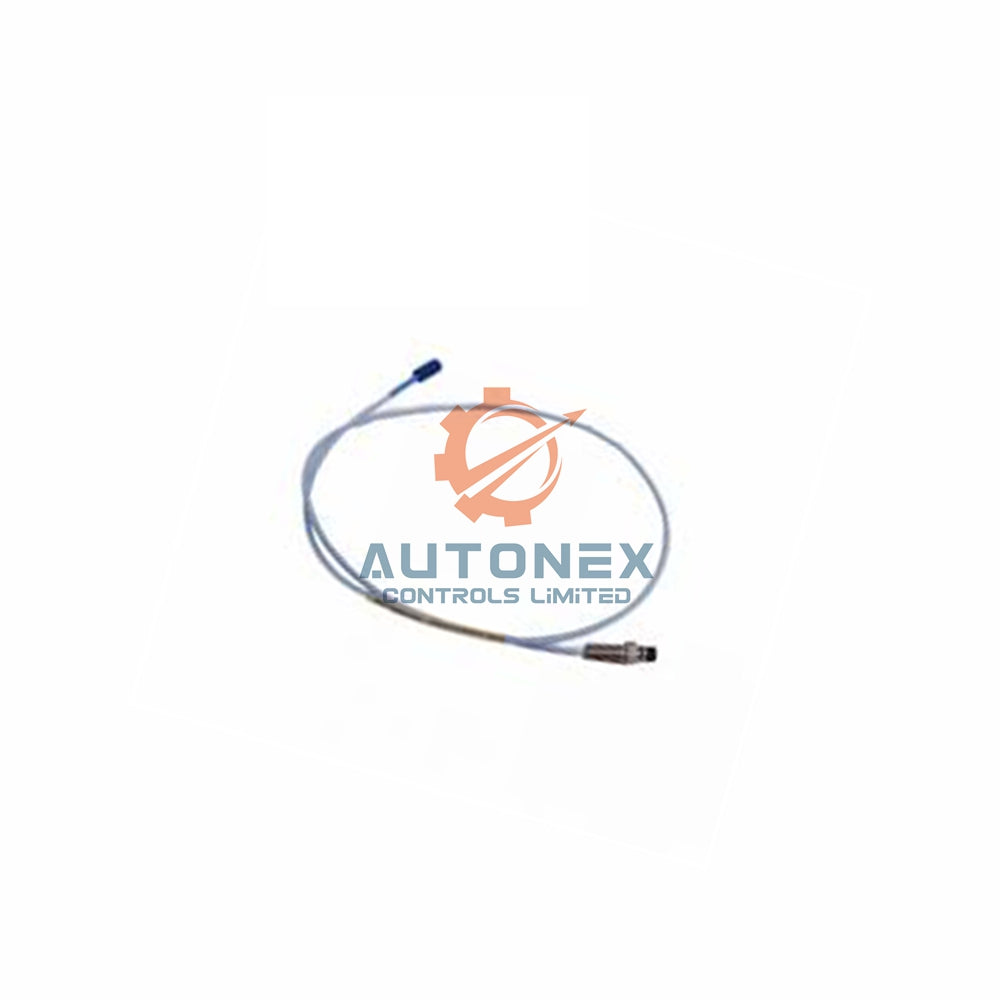

پروب مجاورت Bently Nevada 3300 XL با قطر ۸ میلی‌متر – 330103-00-16-10-02-00

مشخصات فنی اصلی

• سازنده: Bently Nevada – مدل 330103-00-16-10-02-00 به سری 3300 XL تعلق دارد.
• رزوه و کابل: رزوه M10 x 1، بدون آرمور، همراه با کابل استاندارد ۱٫۰ متری و کانکتور کواکسیال مینیاتوری ClickLoc.
• طول بدون رزوه: ۰۰ میلی‌متر؛ طول کلی بدنه: ۱۶۰ میلی‌متر برای گزینه‌های متنوع نصب.
• مقاومت DC: مقدار نامی RPROBE بین هادی مرکزی و هادی بیرونی ۷٫۵۹ ± ۰٫۵۰ Ω است.
• محدوده خطی: ۲ میلی‌متر (۸۰ میل) از ۰٫۲۵ تا ۲٫۳ میلی‌متر (۱۰ تا ۹۰ میل)، با خروجی ۱- تا ۱۷- Vdc.
• تنظیم فاصله: برای تشخیص بهینه ارتعاش شعاعی، روی ۹- Vdc (تقریباً ۱٫۲۷ میلی‌متر / ۵۰ میل) تنظیم شود.
• محدوده دما: پروب استاندارد در محدوده ۵۲- تا ۱۷۷+ درجه سانتی‌گراد (۶۲- تا ۳۵۰+ درجه فارنهایت) کار می‌کند.
• دمای گسترده: نوک پروب تا ۲۱۸+ درجه سانتی‌گراد (۴۲۵+ درجه فارنهایت) و کابل و کانکتور تا ۲۶۰+ درجه سانتی‌گراد (۵۰۰+ درجه فارنهایت) را تحمل می‌کنند.
• تحمل رطوبت: پس از ۵۶ روز در رطوبت نسبی ۹۳٪، طبق IEC 68-2-3، تغییر ASF کمتر از ۳٪ است.

راهنمای نصب و سیم‌کشی میدانی

• برای اتصالات میدانی از کابل تریاد شیلددار سه‌هادی با سطح مقطع ۰٫۲ تا ۱٫۵ mm² (16 تا 24 AWG) استفاده کنید.
• حداکثر طول سیم‌کشی بین حسگر Proximitor سری 3300 XL و مانیتور ۳۰۵ متر (۱٬۰۰۰ فوت) است.
• درگیری رزوه: حداکثر ۱۵ میلی‌متر برای رزوه بدنه M10x1 – عمق مناسب را رعایت کنید.
• وزن پروب ۳۲۳ گرم بر متر (۱۱٫۴ اونس) است؛ هنگام نصب و هم‌راستاسازی با دقت کار کنید.
• برای جلوگیری از آسیب به آب‌بندی فشاری، پروب را در دمای کمتر از ۳۴- درجه سانتی‌گراد (۳۰- درجه فارنهایت) قرار ندهید.

دوام محیطی و مکانیکی

• جنس نوک پروب: پلی‌فنیلن سولفید (PPS) با مقاومت عالی در برابر مواد شیمیایی و سایش.
• بدنه پروب: فولاد زنگ‌نزن AISI 303 یا 304، برای محافظت در برابر خوردگی در محیط‌های صنعتی.
• آب‌بندی فشاری: اورینگ Viton® فشار تفاضلی بین نوک و بدنه را ایزوله می‌کند.
• عملکرد در برابر رطوبت: رطوبت نسبی ۹۳٪ را تا ۵۶ روز با حداقل دریفت تحمل می‌کند.
• جدول دمایی برای EPL Ga/Gc: از T1 (۵۵- تا ۲۳۲+ درجه سانتی‌گراد) تا T5 (۵۵- تا ۴۰+ درجه سانتی‌گراد).

ایمنی ذاتی و تأییدیه‌های مناطق خطرناک

• با استفاده از موانع زنر طبق نقشه 141092 یا ایزولاتورهای گالوانیکی، به Class I، Zone 0: AEx/Ex ia IIC T5...T1 Ga دست می‌یابد.
• مناسب برای مکان‌های Class I، گروه‌های A، B، C، D؛ Class II، گروه‌های E، F، G؛ و Class III.
• گزینه غیرآتش‌زا طبق نقشه 140979: Class I، Zone 2: AEx/Ex nA IIC T5…T1 Gc.
• همچنین دارای رده‌بندی Class I، Division 2، گروه‌های A، B، C، D و Class I، Zone 2: AEx/Ex ec llC است.

محتویات بسته

• یک پروب مجاورت 330103-00-16-10-02-00 از سری 3300 XL با قطر ۸ میلی‌متر و کابل استاندارد ۱٫۰ متری.
• کانکتور کواکسیال مینیاتوری ClickLoc به همراه محافظ کانکتور.
• راهنمای نصب چاپی و کارت مرجع سریع.
• گواهی یا سند ضمانت ۱۲ماهه در جعبه وجود ندارد – سوابق دیجیتال را نگهداری می‌کنیم.

اطلاعات ارسال و سفارش

• تمامی واحدها کاملاً نو و اصل، مستقیماً از Bently Nevada هستند – اصالت آن‌ها تضمین می‌شود.
• این مدل را برای ارسال فوری در انبار موجود داریم.
• روش‌های ارسال: FedEx، UPS یا DHL همراه با ارائه شماره رهگیری.
• ارسال ظرف ۵ روز کاری پس از تأیید سفارش.
• سیاست بازگشت ۳۰روزه برای اقلام استفاده‌نشده در بسته‌بندی اصلی.

پرسش‌های متداول (FAQ)

• س: آیا این پروب با تمام حسگرهای Proximitor سری 3300 XL کار می‌کند؟
  پ: بله، 330103-00-16-10-02-00 کاملاً با سری حسگرهای Proximitor 3300 XL سازگار است.
• س: محدوده دقیق اندازه‌گیری خطی چقدر است؟
  پ: محدوده خطی ۲ میلی‌متر (۸۰ میل)، از ۰٫۲۵ تا ۲٫۳ میلی‌متر (۱۰ تا ۹۰ میل) است.
• س: آیا می‌توانم از این پروب در دمای بالاتر از ۱۷۷+ درجه سانتی‌گراد استفاده کنم؟
  پ: پروب استاندارد تا ۱۷۷+ درجه سانتی‌گراد را تحمل می‌کند؛ گزینه نوک با دمای گسترده تا ۲۱۸+ درجه سانتی‌گراد را پشتیبانی می‌کند.
• س: فاصله پیشنهادی برای ارتعاش شعاعی چقدر است؟
  پ: فاصله هوایی را روی ۹- Vdc تنظیم کنید که تقریباً معادل ۱٫۲۷ میلی‌متر (۵۰ میل) است.
• س: برای سیم‌کشی میدانی از چه نوع کابلی باید استفاده کنم؟
  پ: از کابل تریاد شیلددار سه‌هادی، 16–24 AWG، با حداکثر طول ۳۰۵ متر استفاده کنید.
• س: آیا این پروب برای مناطق خطرناک گواهی دارد؟
  پ: بله، با استفاده از موانع مناسب، الزامات Class I، Zone 0 (ia) و Zone 2 (nA/ec) را برآورده می‌کند.
