سنسور ارتعاش 3300 NSv | بنتلی نوادا 330904-00-10-50-01-00

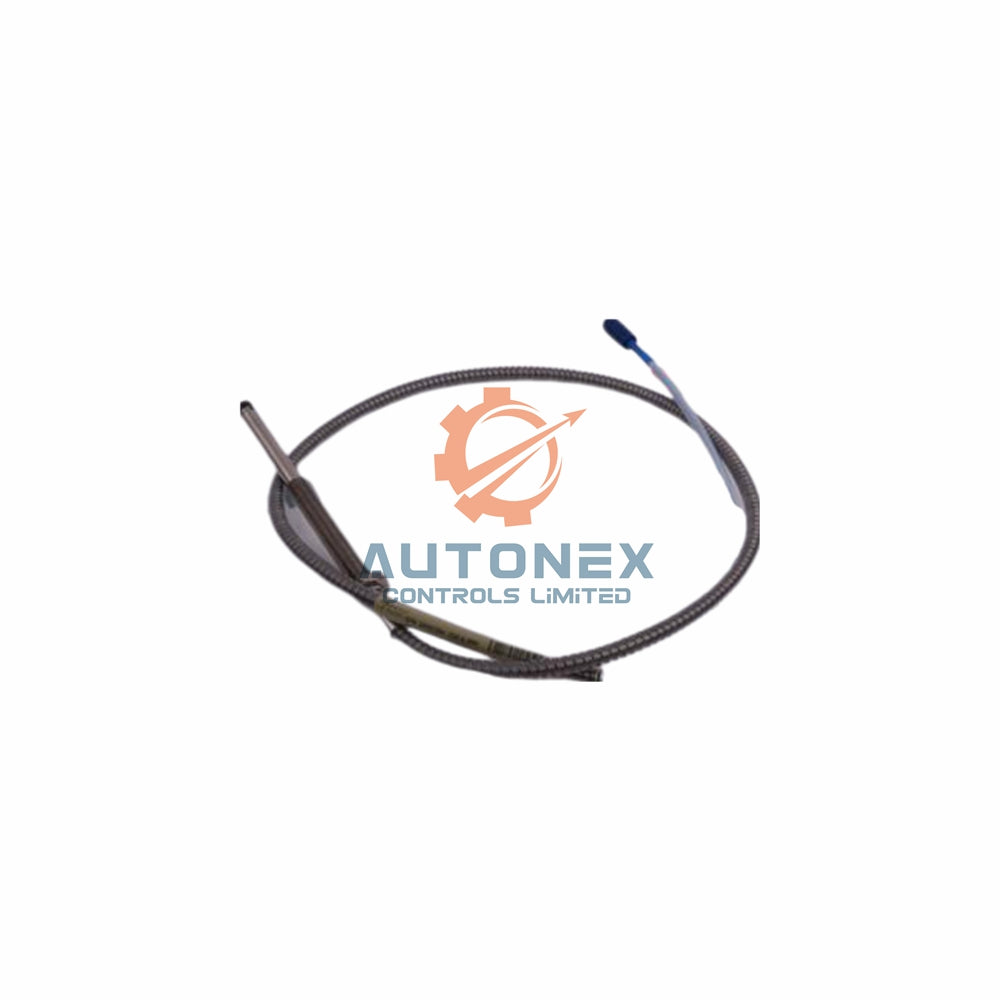

سنسور ارتعاش Bently Nevada 3300 NSv: حفاظت دقیق از ماشین‌آلات دوار

پیکربندی کامل مدل: 330904-00-10-50-01-00

• 330904 – پروب رزوه‌دار M8X1 زره‌دار با ساختار مقاوم
• 00 – بخش صاف بدون رزوه ندارد (0 میلی‌متر)
• 10 – طول بدنه پروب 100 میلی‌متر
• 50 – طول کل کابل 5 متر
• 01 – کانکتور کواکسیال مینیاتوری ClickLoc با محافظ
• 00 – نیازی به تاییدیه‌های ویژه سازمانی نیست

مشخصات فنی حیاتی

• برند و مدل: Bently Nevada 330904-00-10-50-01-00 (سری 3300 NSv)
• دامنه اندازه‌گیری: 0.25 میلی‌متر تا 1.75 میلی‌متر (10 تا 70 میل) محدوده خطی
• تحمل دما: -52°C تا +177°C (-62°F تا +351°F) برای کارکرد و نگهداری
• پیکربندی کابل: کابل زره‌دار 5 متری با کانکتور ClickLoc
• ضریب مقیاس افزایشی: 7.87 ولت/میلی‌متر (200 میلی‌ولت/میل) با قابلیت تعویض +12.5%/-20%
• پاسخ فرکانسی: معمولی از 0 تا 10 کیلوهرتز با سیم‌کشی میدانی تا 305 متر
• مقاومت DC پروب: 5.3 ± 0.7 اهم (هادی مرکزی تا هادی بیرونی)
• انحراف از خطی: کمتر از ±0.06 میلی‌متر (±2.3 میل) DSL
• مشخصات کابل افزایشی: هادی مرکزی 0.220 اهم/متر؛ شیلد 0.066 اهم/متر؛ ظرفیت 69.9 پیکوفاراد/متر

ساختار مواد و مقاومت محیطی

• جنس نوک پروب: پلی‌فنیلن سولفید (PPS) برای مقاومت شیمیایی برتر
• جنس بدنه پروب: فولاد ضدزنگ AISI 304 برای دوام حداکثری
• نوع کابل: کابل کواکسیال 75 اهم با عایق FEP
• مهر و موم فشار: طراحی اورینگ وایتون فشار تفاضلی بین نوک و بدنه را مهر و موم می‌کند
• مقاومت شیمیایی: بهبود یافته نسبت به پروب‌های 3300 RAM برای کاربردهای کمپرسور

راهنمای نصب دقیق

• تنظیم بهینه فاصله: 1.0 میلی‌متر (40 میل) از سطح هدف
• گشتاور توصیه شده: 5.1 نیوتن‌متر (45 اینچ‌پوند) برای رزوه‌های بدنه پروب M8X1
• حداکثر گشتاور: ۷.۳ نیوتن‌متر (۶۵ اینچ‌پوند) از آن تجاوز نکنید
• سفت کردن اولیه: فقط با دست برای نصب پروب (حداکثر ۰.۵۶ نیوتن‌متر)
• نیازمندی‌های اندازه هدف: حداقل قطر ۸.۹ میلی‌متر؛ قطر پیشنهادی ۱۳ میلی‌متر
• شعاع خم کابل: حداقل ۲۵.۴ میلی‌متر (۱.۰ اینچ) با یا بدون زره را حفظ کنید
• درگیری رزوه: حداکثر ۱۲ میلی‌متر برای رزوه‌های بدنه پروب M8X1
• سیم‌کشی میدانی: کابل سه‌رشته‌ای شیلددار ۰.۲ تا ۱.۵ میلی‌متر مربع (۱۶-۲۴ AWG) تا ۳۰۵ متر

دانلود مستندات فنی

برگه مشخصات سیستم ترنسدیوسر نزدیکی 3300 XL NSv - 147385

سؤالات متداول

• آیا این سنسور نو است یا بازسازی شده؟
  این یک پروب کاملاً نو و پلمپ کارخانه‌ای Bently Nevada 3300 NSv در بسته‌بندی اصلی است.
• شماره قطعه کامل چیست؟
  پیکربندی کامل پسوند 330904-00-10-50-01-00 است.
• گزینه کانکتور -01 شامل چه مواردی است؟
  گزینه -01 شامل کانکتور کوچک کواکسیال ClickLoc با پوشش محافظ است.
• طول بدنه این پروب چقدر است؟
  گزینه -10 نشان‌دهنده طول کلی بدنه ۱۰۰ میلی‌متر است.
• این سنسور چه بازه دمایی را تحمل می‌کند؟
  در بازه دمایی -۵۲°C تا +۱۷۷°C (-۶۲°F تا +۳۵۱°F) کار می‌کند.
• آیا این با سیستم 3300 RAM موجود من سازگار است؟
  بله، 3300 NSv کاملاً با پروب‌ها و کابل‌های افزایشی 3300 RAM قابل تعویض است.
• طول کابل چقدر است؟
  این مدل شامل کابل یکپارچه ۵ متری (۱۶.۴ فوت) است.
• تنظیم فاصله پیشنهادی چیست؟
  فاصله را برای عملکرد بهینه روی ۱.۰ میلی‌متر (۴۰ میل) از هدف تنظیم کنید.
• چقدر سریع می‌توانید ارسال کنید؟
  ما ظرف ۵ روز از طریق FedEx، UPS یا DHL ارسال می‌کنیم.
• حداقل اندازه هدف مورد نیاز چقدر است؟
  برای بهترین نتیجه از هدفی با قطر حداقل ۱۳ میلی‌متر استفاده کنید.
