پایه فلکس I/O مدل 1794-TB32 آلن-برادلی | 32 ورودی/خروجی 10 آمپر

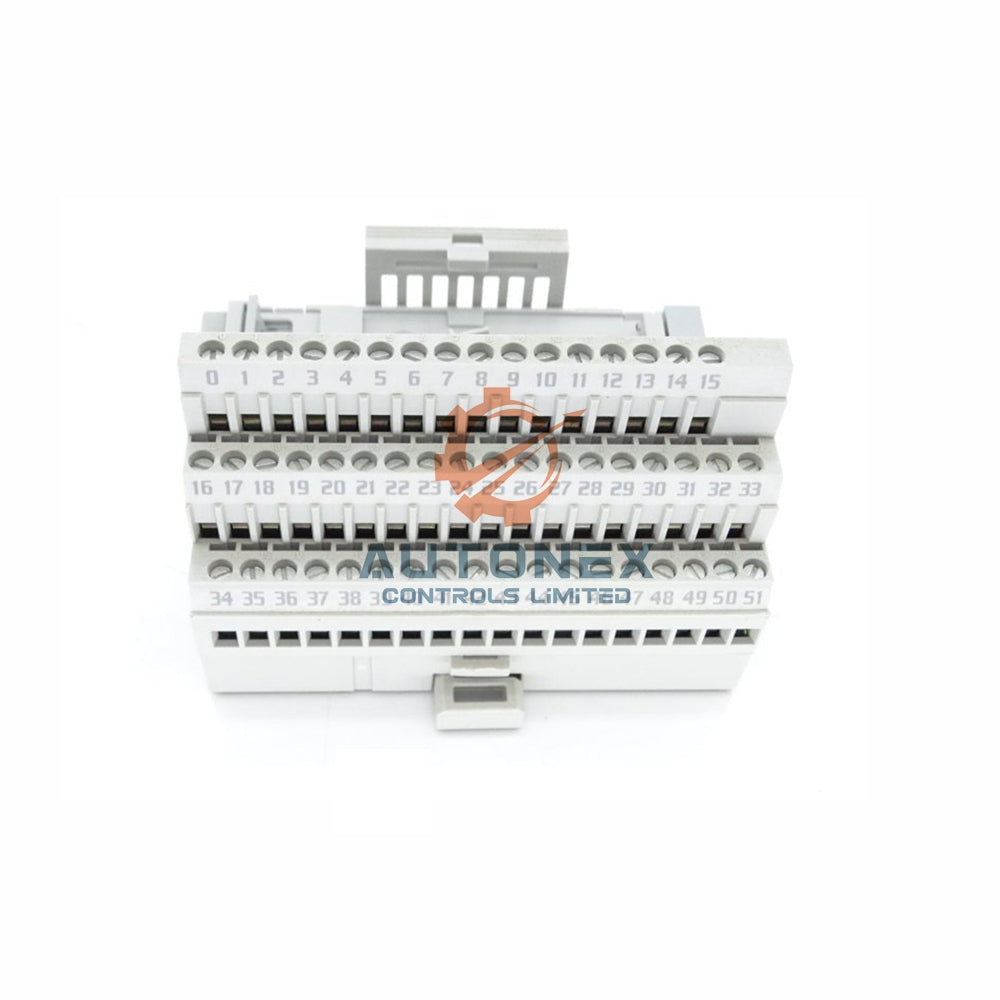

واحد پایه ترمینال Flex I/O مدل 1794-TB32 از Allen-Bradley

مشخصات فنی کلیدی

• سازنده: Allen‑Bradley
• شماره قطعه: 1794-TB32
• محدوده ولتاژ تغذیه: 31.2 ولت DC/AC، 50/60 هرتز، 10 آمپر (حداکثر)
• جریان کشیده شده از بک‌پلین: 640 میلی‌آمپر @ 5 ولت DC
• پیکربندی ترمینال‌ها: مجموعاً 48 ترمینال – 32 ورودی/خروجی، 8 مشترک، 8 تغذیه
• سایز سیم: 0.21 – 1.3 میلی‌متر مربع (24–16 AWG) مسی رشته‌ای
• گشتاور پیچ: 0.56–0.79 نیوتن‌متر (5–7 پوند-اینچ)
• ولتاژ ایزولاسیون: 50 ولت پیوسته (عایق‌بندی پایه، تست شده با 2121 ولت DC)
• ابعاد: 94 در 94 در 69 میلی‌متر (ارتفاع × عرض × عمق) با ماژول نصب شده
• دمای کاری: -20 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد (-4 تا 158 درجه فارنهایت)
• دمای نگهداری: -40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد (-40 تا 185 درجه فارنهایت)
• رطوبت: 5–95٪ بدون تراکم
• ضربه و لرزش: ضربه 30G، لرزش 5G (10–500 هرتز)

گزینه‌های نصب و مونتاژ

• واحد 1794-TB32 را مستقیماً روی ریل DIN استاندارد برای نصب سریع نصب کنید.
• همچنین می‌توانید از نصب روی پنل برای راه‌اندازی‌های دائمی یا فضاهای محدود استفاده کنید.
• پایه را روی ریل بلغزانید و فشار دهید تا به‌طور محکم قفل شود.
• اطمینان حاصل کنید که کانکتور FlexBus به درستی با آداپتور مجاور درگیر شده است.
• سیم‌کشی میدانی را با استفاده از ترمینال‌های پیچ‌گیره‌ای با برچسب واضح محکم کنید.

تخصیص ترمینال‌ها و سیم‌کشی

• ترمینال‌های ورودی/خروجی (0–31): اتصال سیگنال‌های ورودی یا خروجی از دستگاه‌های میدانی.
• ترمینال‌های مشترک (8 نقطه): مسیر بازگشت مشترک برای مدارها فراهم می‌کند.
• ترمینال‌های ولتاژ (8 نقطه): توزیع برق 24 ولت AC/DC به ماژول.
• این پایه به‌طور خاص از ماژول‌های 32 نقطه‌ای برای کاربردهای با چگالی بالا پشتیبانی می‌کند.
• برای بهترین عملکرد گیره و رسانایی از سیم 0.21–1.3 میلی‌متر مربع استفاده کنید.

رتبه‌بندی‌های محیطی و ایمنی

• رتبه ولتاژ: 24 ولت AC/DC (حداکثر 31.2 ولت)
• ظرفیت جریان: 10 آمپر (پیوسته)
• جریان کشیده شده از FlexBus: 640 میلی‌آمپر @ 5 ولت DC
• ایزولاسیون: 50 ولت پیوسته (عایق‌بندی پایه، تست 2121 ولت DC)
• کد دما: T4A (آمریکای شمالی) / T4 (IEC)
• گواهینامه‌ها: c‑UL‑us، CSA
• نوع محفظه: سبک باز – مناسب برای تابلوهای کنترل صنعتی.

محتویات بسته

• 1 عدد واحد پایه ترمینال Flex I/O مدل 1794-TB32
• بلوک‌های ترمینال پیچ‌گیره‌ای یکپارچه (از پیش نصب شده)
• کلیپس‌های نصب روی ریل DIN و سخت‌افزار نصب روی پنل
• برگه دستورالعمل نصب

حمل و نقل و لجستیک

• ارسال از طریق FedEx، UPS یا DHL – سریع و کاملاً قابل پیگیری.
• سفارش‌ها ظرف 5 روز کاری از انبار ما ارسال می‌شوند.
• موجودی کافی از 1794-TB32 داریم – بدون تأخیر در سفارشات معوق.
• سیاست بازگشت 30 روزه – ساده و مشتری‌پسند.

سؤالات متداول (FAQ)

• س: آیا 1794-TB32 محصول اصلی Allen‑Bradley است؟
  بله، ما واحدهای 100٪ اصل و کاملاً نو را مستقیماً از Rockwell Automation تأمین می‌کنیم.
• س: حداکثر سایز سیم برای این پایه چقدر است؟
  حداکثر 16 AWG (1.3 میلی‌متر مربع) و حداقل 24 AWG (0.21 میلی‌متر مربع) را می‌پذیرد.
• س: آیا می‌توانم این پایه را به جای ریل DIN روی پنل نصب کنم؟
  بله، 1794-TB32 هر دو روش نصب روی ریل DIN و پنل را پشتیبانی می‌کند.
• س: محدوده دمای کاری چقدر است؟
  -20 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد (-4 تا 158 درجه فارنهایت) با رطوبت 5–95٪ بدون تراکم.
• س: چقدر سریع ارسال می‌کنید؟
  ما ظرف 5 روز از طریق FedEx، UPS یا DHL ارسال می‌کنیم – زمان تحویل بسته به مقصد متفاوت است.
• س: کدام ماژول‌ها با 1794-TB32 سازگارند؟
  این پایه برای ماژول‌های Flex I/O 32 نقطه‌ای طراحی شده است – برای فهرست کامل به دفترچه راهنما مراجعه کنید.
