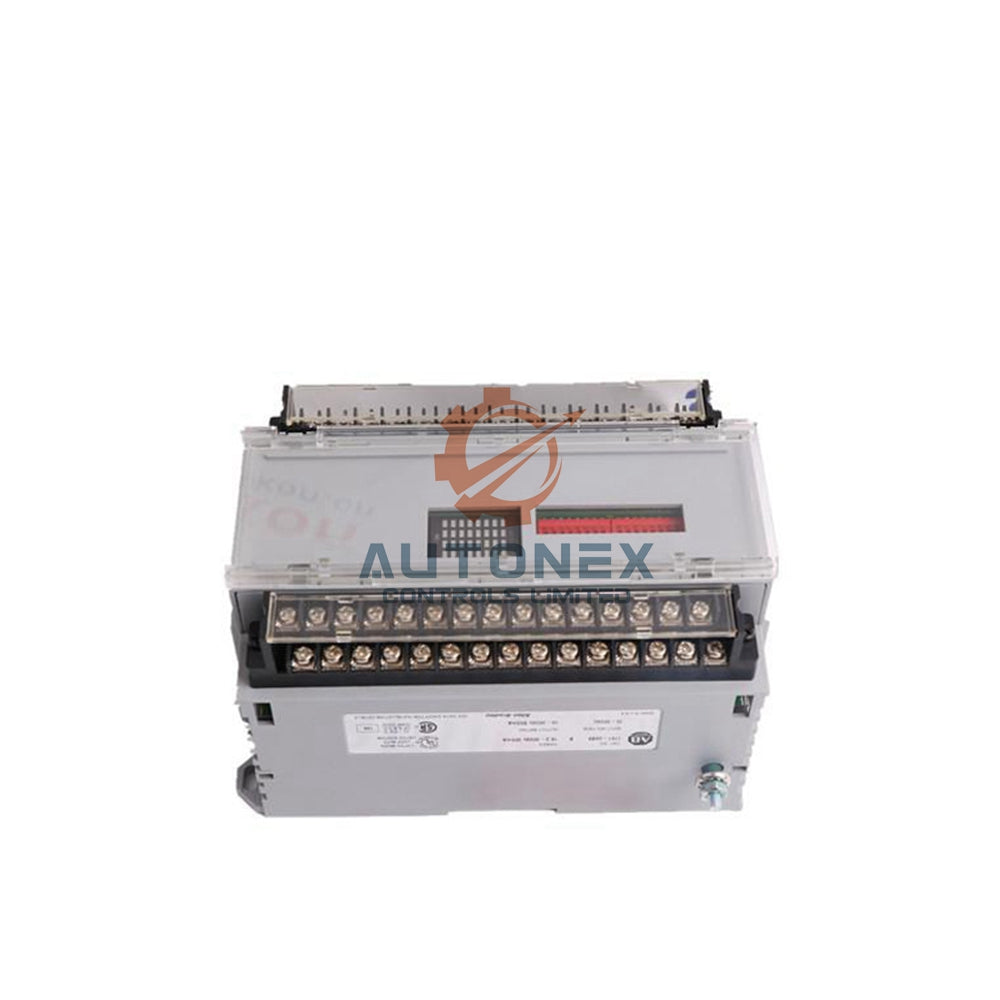

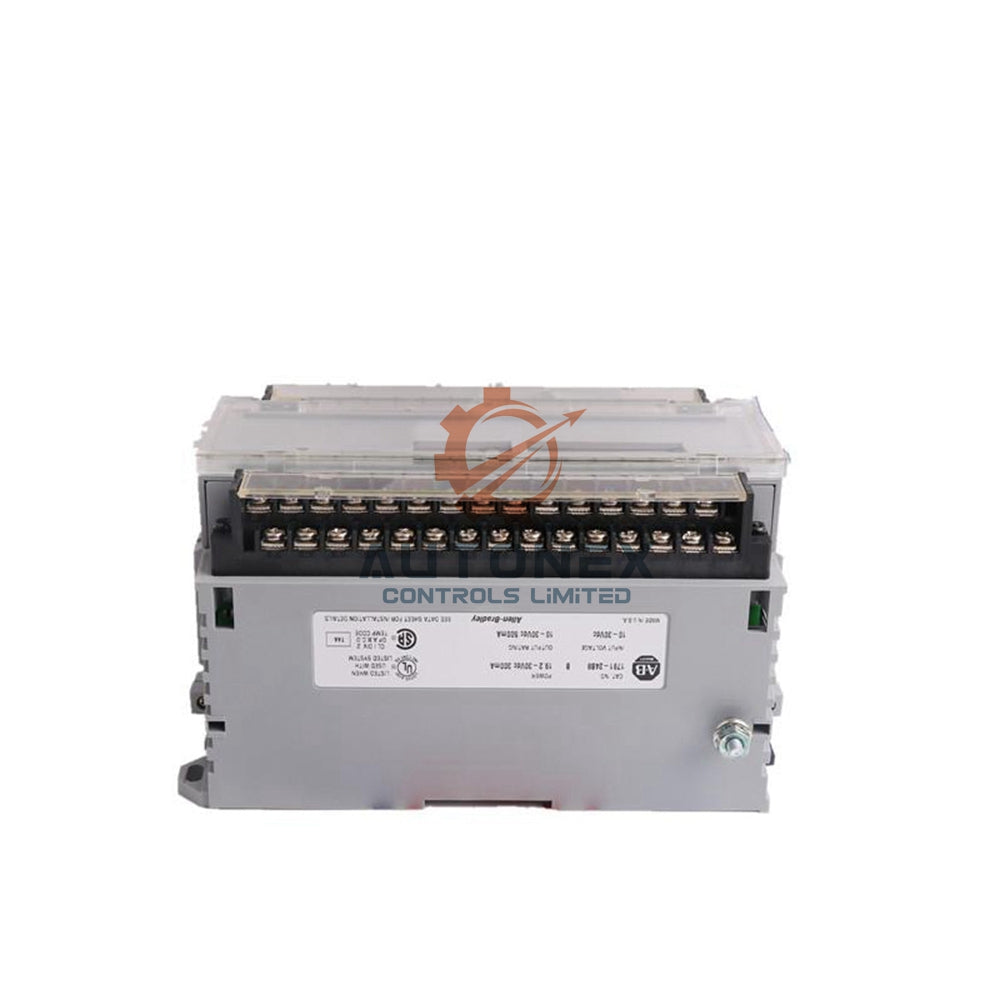

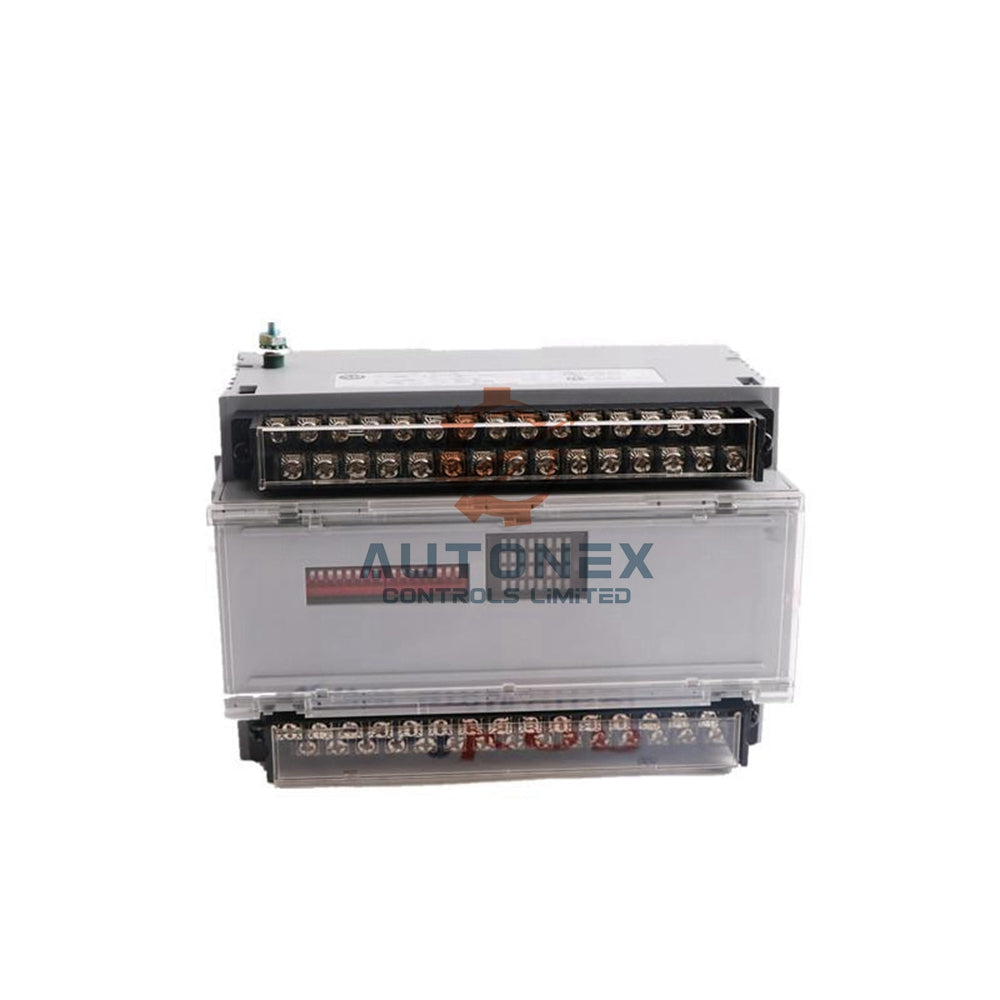

ماژول ورودی/خروجی بلوک 32 ورودی 120VAC 1791-32A0 آلن-برادلی

1791-32A0 آلن-برادلی بلوک ورودی/خروجی ۳۲ کاناله ۱۲۰VAC - معرفی

• پیکربندی ورودی: این ماژول دارای سی و دو (۳۲) کانال ورودی ۱۲۰VAC است که به چهار گروه ایزوله شده هر کدام شامل هشت کانال تقسیم شده‌اند.
• مشخصات الکتریکی: این ماژول با دامنه ولتاژ روشن ۷۹-۱۳۲VAC در فرکانس ۴۷-۶۳ هرتز کار می‌کند. جریان ورودی اسمی مورد نیاز برای هر کانال ۱۱.۰ میلی‌آمپر است.
• مشخصات دقیق: هر کانال دارای جریان روشن حداکثر ۱۲.۳ میلی‌آمپر در ۱۳۲ ولت و ولتاژ خاموش حداکثر ۳۵ ولت است که دقت تشخیص سیگنال را تضمین می‌کند.
• شاخص‌های عملکرد: امپدانس ورودی در ۶۰ هرتز برابر ۱۵ کیلو اهم است. تأخیر سیگنال معمولاً ۱.۰ میلی‌ثانیه برای تغییر از خاموش به روشن و حداکثر ۲۶ میلی‌ثانیه برای تغییر از روشن به خاموش است.
• ارتباط و ایزولاسیون: یک پورت RIO برای اتصال شبکه فراهم شده است. این ماژول ایزولاسیون قوی ۱۲۵۰VAC برای گروه به گروه و گروه به منطق و همچنین ۵۰۰VAC برای تغذیه به RIO ارائه می‌دهد.
• نیازهای تغذیه: ماژول به منبع تغذیه خارجی ۸۵-۱۳۲VAC در فرکانس ۴۷-۶۳ هرتز نیاز دارد و جریان ۱۵۰ میلی‌آمپر مصرف می‌کند.
• مدیریت حرارتی: حداکثر توان تلف شده ۱۳.۶۲ وات (۴۶.۴۴ بی‌تی‌یو در ساعت) است که نیازمند جریان هوای کافی در کابینت کنترل می‌باشد.
• تحمل شرایط محیطی: دامنه دمای کاری از ۰ تا ۶۰ درجه سانتی‌گراد است. تحمل ذخیره‌سازی از -۴۰ تا ۸۵ درجه سانتی‌گراد با رطوبت ۵-۹۵٪ بدون تراکم می‌باشد.

سؤالات متداول (FAQ)

• س: این ماژول 1791-32A0 با کدام کنترلرهای برنامه‌پذیر سازگار است؟
  ج: این ماژول با خانواده‌های PLC-2، PLC-3، PLC-5 و کنترلرهای SLC 5/02 که پروتکل RIO را پشتیبانی می‌کنند، کار می‌کند.
• س: چگونه مشخصات جریان خاموش و روشن را تفسیر کنم؟
  ج: جریان خاموش حداقل ۲.۳ میلی‌آمپر در ۶۰ هرتز است. جریان روشن حداقل ۵ میلی‌آمپر در ۷۹ ولت و حداکثر ۱۲.۳ میلی‌آمپر در ۱۳۲ ولت و ۶۰ هرتز می‌باشد.
• س: هدف از ایزولاسیون گروهی در 1791-32A0 چیست؟
  ج: ایزولاسیون گروهی (۱۲۵۰VAC) چهار گروه ورودی را از نظر الکتریکی جدا می‌کند. این کار منطق و گروه‌های دیگر را از نوسانات ولتاژ در یک گروه محافظت می‌کند.
• س: آیا می‌توانم این ماژول را در محیط با لرزش زیاد استفاده کنم؟
  ج: بله، طراحی آن امکان نصب روی پنل یا ریل DIN را دارد و در صورت نصب صحیح برای سطوح معمول لرزش صنعتی مناسب است.
• س: آیا ماژول از افت نیم سیکل برای سیگنال‌های ورودی پشتیبانی می‌کند؟
  ج: بله، تأخیر حداکثر ۲۶ میلی‌ثانیه برای تغییر از روشن به خاموش اجازه می‌دهد ماژول افت نیم سیکل را بدون از دست دادن وضعیت سیگنال تحمل کند.
