۰۷-KT-۹۶ ABB - واحد پایه کنترلر Advant

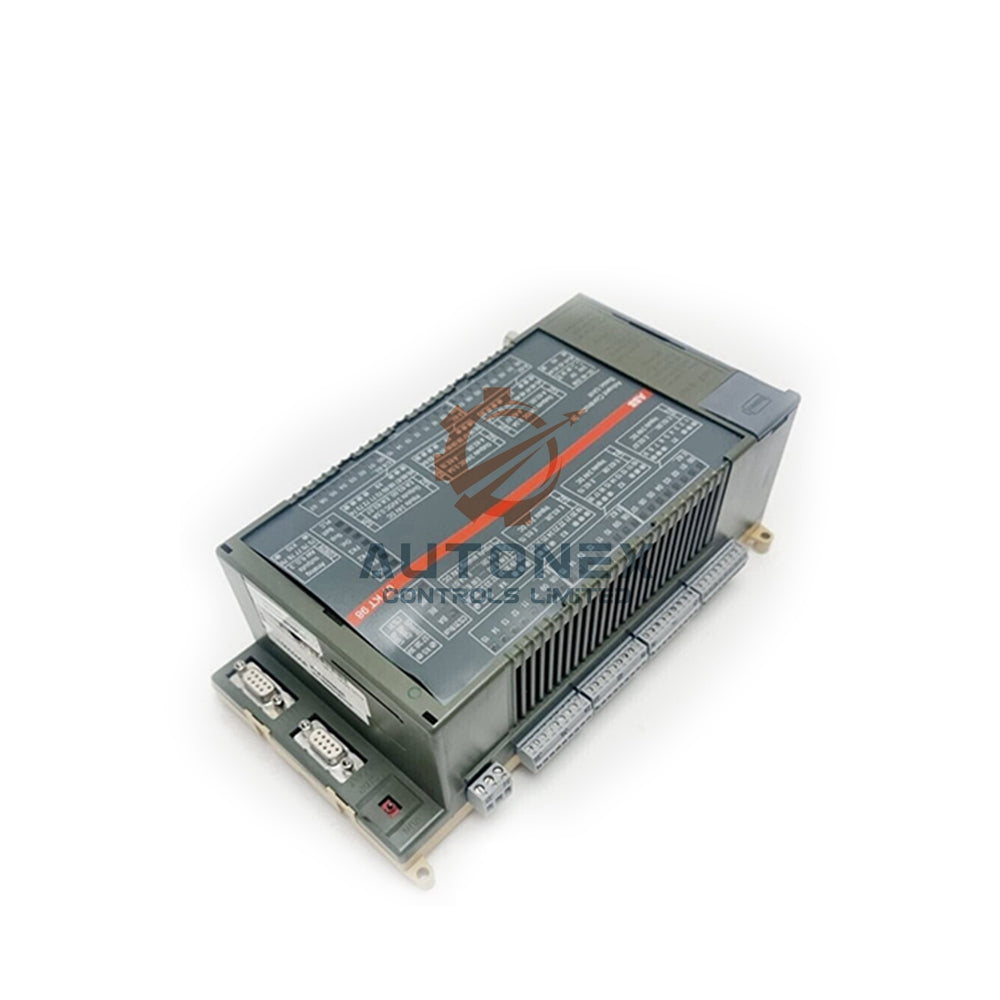

مروری بر واحد پایه کنترلر Advant مدل ABB 07-KT-96

مشخصات فنی اصلی

• برند و مدل: ABB، 07-KT-96 (شماره سفارش GJR5 2529 00 R).
• ظرفیت ورودی/خروجی دیجیتال: ۲۴ ورودی دیجیتال و ۱۶ خروجی ترانزیستوری دیجیتال.
• ورودی/خروجی آنالوگ: فاقد ورودی یا خروجی آنالوگ داخلی (قابل توسعه از طریق باس CS31).
• توسعه باس سیستم: باس CS31 از حداکثر ۳۱ ماژول راه‌دور برای توسعه ورودی/خروجی پشتیبانی می‌کند.
• حافظه داخلی: ۴۸۰ کیلوبایت Flash EPROM و ۴۸۰ کیلوبایت RAM برای برنامه کاربر و پیکربندی.
• شمارنده‌های پرسرعت: ۱ تا ۲ شمارنده با ۷ حالت عملکرد و فرکانس حداکثر ۵۰ کیلوهرتز.
• ساعت بلادرنگ: RTC داخلی با باتری پشتیبان قابل تعویض.
• سرعت پردازش: معمولاً ۰٫۳ میلی‌ثانیه به‌ازای هر ۱ کیلوبایت برنامه (۶۵٪ بیت و ۳۵٪ کلمه)، یا ۰٫۲۲ میلی‌ثانیه در حالت بهینه‌شده.

جزئیات ورودی/خروجی دیجیتال و مشخصات الکتریکی

• ورودی‌های دیجیتال (۲۴ کانال): ۳ گروه ۸تایی، سیگنال ۰ (۳۰- تا ۵+ ولت) / سیگنال ۱ (۱۳+ تا ۳۰+ ولت).
• خروجی‌های دیجیتال (۱۶ ترانزیستوری): ۲ گروه ۸تایی، جریان نامی ۵۰۰ میلی‌آمپر (حداکثر ۶۲۵ میلی‌آمپر)، دارای حفاظت در برابر اتصال کوتاه.
• ترمینال‌های ۲۰ تا ۲۷: به‌ترتیب به E 63,00 تا E 63,07 برای اتصالات ورودی/خروجی دیجیتال اختصاص دارند.
• منبع تغذیه: ۲۴ ولت DC نامی، حداکثر جریان ۰٫۳۵ آمپر، با حفاظت در برابر پلاریته معکوس.
• نشانگرهای LED: LEDهای سبز و زرد وضعیت سیگنال هر کانال را نمایش می‌دهند.
• سیم‌کشی: ترمینال‌های پیچی کشویی برای نصب و نگهداری آسان.
• ایزولاسیون الکتریکی: گروه‌ها از یکدیگر و از سایر مدارها ایزوله هستند.
• طول کابل: حداکثر ۶۰۰ متر بدون شیلد (ورودی‌ها) و ۴۰۰ متر (خروجی‌ها)، و تا ۱۰۰۰ متر با شیلد.

قابلیت‌های ارتباطی و توسعه

• رابط‌های سریال: ۲ پورت برای برنامه‌نویسی یا اتصال به دستگاه‌های HMI.
• باس سیستم CS31: ورودی/خروجی را در مجموع تا ۱۰۳۲ ورودی/خروجی دیجیتال و ۲۲۴ کانال آنالوگ توسعه می‌دهد.
• توسعه حافظه: کارت SmartMedia (Flash) برای ذخیره‌سازی داده و بارگذاری مجدد برنامه.
• حافظه داده: ۸۱۹۲ فلگ بیتی، ۸۱۹۲ فلگ کلمه‌ای، ۱۰۲۴ فلگ دوکلمه‌ای و ۲۵۶ سکوئنسر.
• متغیرها: ۲۵۶ کیلوبایت متغیر، شامل ۱۶ کیلوبایت RETAIN برای حفظ داده‌ها.
• کنترل اجرا: چندوظیفه‌ای چرخه‌ای و زمان‌محور (حداکثر ۲۰ وظیفه).
• توابع ویژه: پروتکل‌های MODBUS®، کنترلرهای PI/PID، محاسبات ۳۲ بیتی و محاسبات ممیز شناور.
• نرم‌افزار برنامه‌نویسی: 907 AC 1131 برای توسعه انعطاف‌پذیر برنامه و اعمال تغییرات آنلاین.

حفاظت سخت‌افزاری و نصب

• حفاظت با رمز عبور: برنامه کاربر با رمز عبور ایمن می‌شود تا از دسترسی غیرمجاز جلوگیری شود.
• پشتیبان‌گیری از داده‌ها: باتری لیتیومی قابل تعویض برای حفظ RAM و پشتیبان RTC.
• ساعت بلادرنگ: RTC داخلی با دقت ۱ ثانیه برای عملیات دارای برچسب زمانی.
• گزینه‌های نصب: قابلیت نصب با چفت‌شدن روی ریل DIN یا نصب مستقیم با پیچ.
• حفاظت خروجی: خروجی‌ها در برابر اتصال کوتاه، اضافه‌بار و پلاریته معکوس محافظت می‌شوند.
• بارهای القایی: وریستور داخلی برای دمغناطیس‌زدایی و کلیدزنی مطمئن.
• توابع عیب‌یابی: عیب‌یابی خودکار و عیب‌یابی باس سیستم CS31 برای رفع آسان‌تر مشکلات.
• کلید RUN/STOP: کلید دستی برای آغاز و لغو اجرای برنامه.

نصب، بسته‌بندی و لجستیک

• راهنمای نصب: از ترمینال‌های پیچی کشویی استفاده کنید و اتصال زمین و سیم‌کشی را طبق دفترچه راهنما انجام دهید.
• محتویات بسته: واحد پایه 07-KT-96، بلوک‌های ترمینال، مستندات و باتری.
• گزینه‌های ارسال: سفارش‌ها را ظرف ۵ روز کاری از طریق FedEx، UPS یا DHL ارسال می‌کنیم.
• وضعیت موجودی: همه محصولات کاملاً نو و برای ارسال فوری موجود هستند.
• سیاست مرجوعی: مهلت ۳۰ روزه برای بازگرداندن کالاهای استفاده‌نشده در بسته‌بندی اصلی.
• لوازم نصب: گیره‌های ریل DIN و پیچ‌ها در بسته‌بندی included هستند.
• نکات سیم‌کشی: از سطح مقطع مناسب کابل استفاده کنید؛ سیم‌کشی باس CS31 با مشخصات ۲٫۵ میلی‌مترمربع مطابقت دارد.
• یکپارچه‌سازی سیستم: در سیستم‌های Advant Controller 31 به‌صورت مستقل، master باس یا slave کار می‌کند.

سؤالات متداول (FAQ)

• س: آیا 07-KT-96 ورودی/خروجی آنالوگ داخلی دارد؟
  پ: خیر، این واحد فقط ۲۴ ورودی دیجیتال و ۱۶ خروجی دیجیتال ارائه می‌دهد. ورودی/خروجی آنالوگ از طریق توسعه CS31 در دسترس است.
• س: آیا می‌توانم این واحد را به‌عنوان master باس پیکربندی کنم؟
  پ: بله، 07-KT-96 در سیستم Advant Controller می‌تواند به‌صورت مستقل، master باس یا slave کار کند.
• س: حداکثر ظرفیت توسعه ورودی/خروجی چقدر است؟
  پ: از طریق باس CS31 می‌توان در مجموع تا ۱۰۳۲ ورودی/خروجی دیجیتال و ۲۲۴ کانال آنالوگ را توسعه داد.
• س: چگونه از برنامه و داده‌ها پشتیبان‌گیری کنم؟
  پ: از کارت SmartMedia (Flash) یا RAM داخلی مجهز به باتری برای حفظ داده‌ها استفاده کنید.
• س: زمان پردازش ۱ کیلوبایت برنامه چقدر است؟
  پ: زمان چرخه معمول ۰٫۳ میلی‌ثانیه است (۶۵٪ بیت و ۳۵٪ کلمه)، یا در حالت بهینه‌شده ۰٫۲۲ میلی‌ثانیه.
• س: آیا بلوک‌های ترمینال قابل جداسازی هستند؟
  پ: بله، آن‌ها ترمینال‌های پیچی کشویی هستند و سیم‌کشی و نگهداری را آسان می‌کنند.
• س: فرکانس شمارش شمارنده‌های سریع چقدر است؟
  پ: شمارنده‌ها با ۷ حالت عملکرد قابل پیکربندی، تا فرکانس ۵۰ کیلوهرتز کار می‌کنند.
• س: آیا این واحد ساعت بلادرنگ دارد؟
  پ: بله، دارای RTC داخلی با دقت ۱ ثانیه و پشتیبان باتری است.
