05701-A-0283 ماژول درایو سنسور هانی‌ول ۴-۲۰ میلی‌آمپر | موجود – سفارش آنلاین

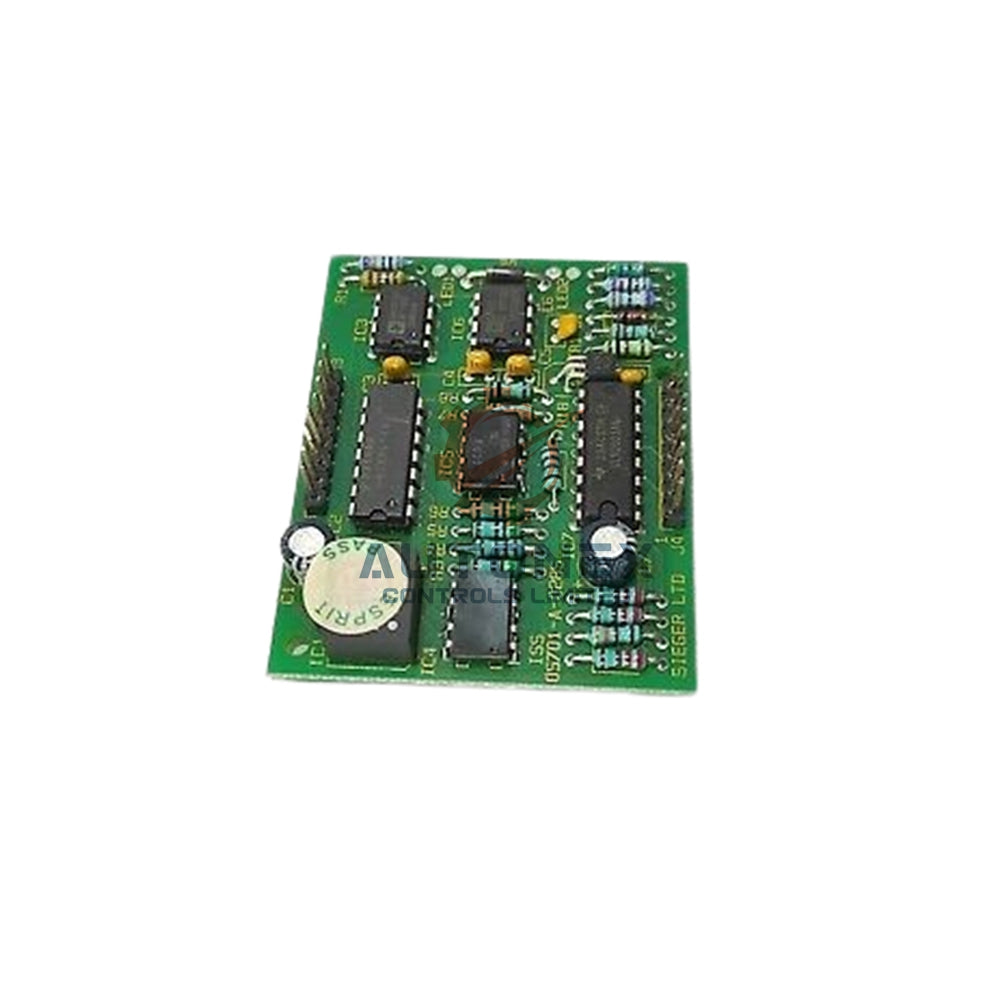

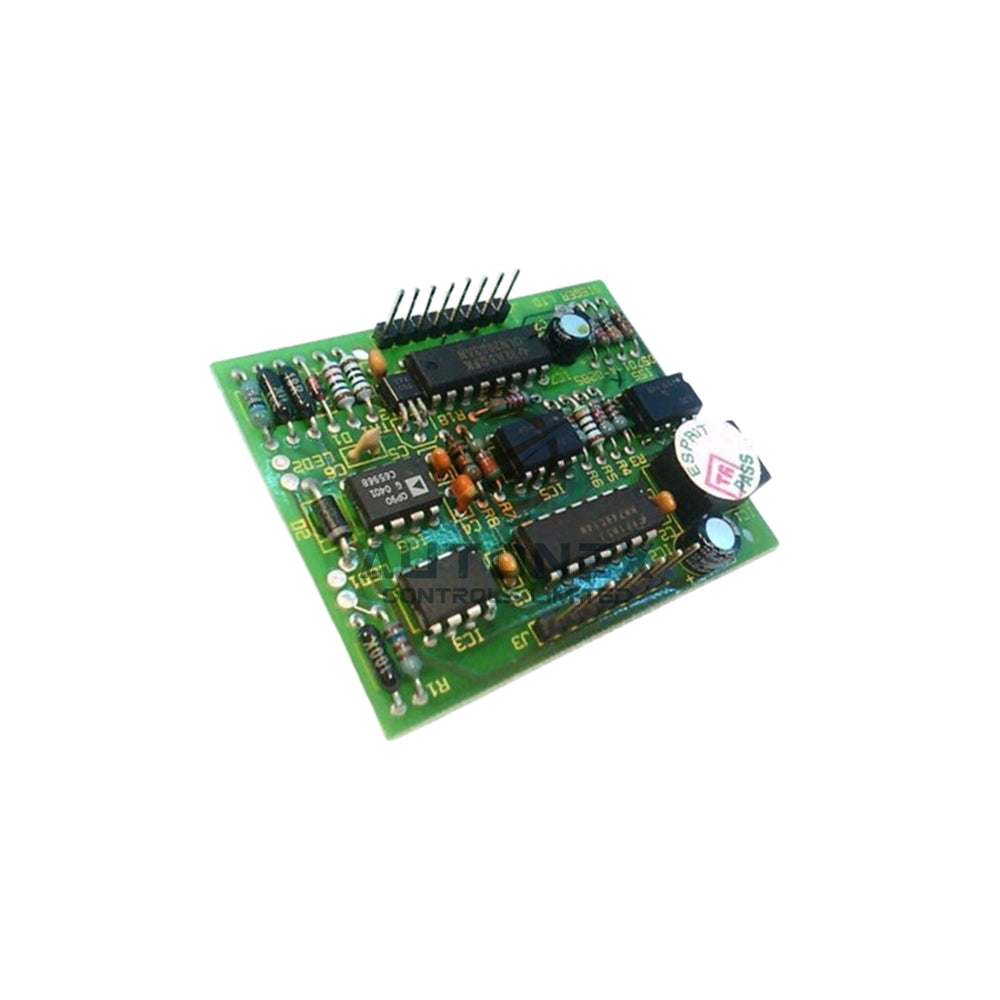

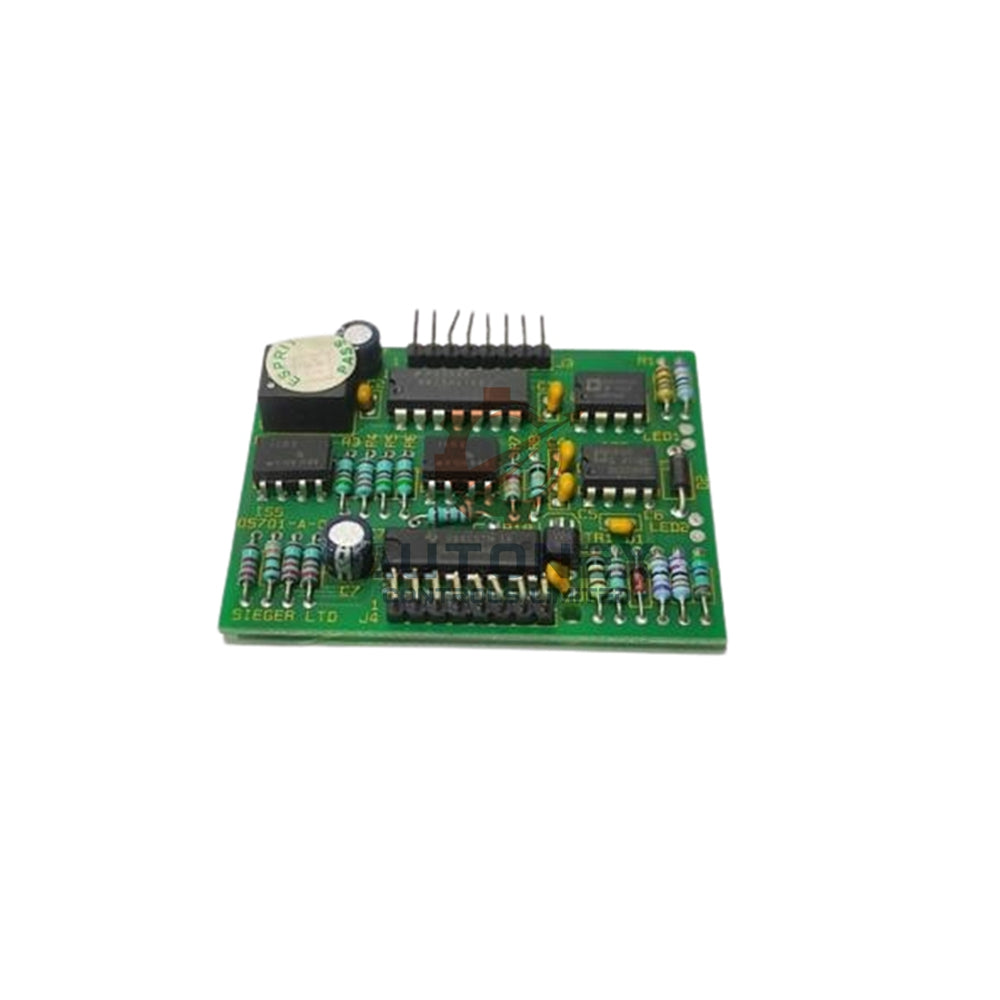

ماژول راه‌انداز حسگر Honeywell 05701-A-0283، ۴–۲۰ میلی‌آمپر

قابلیت‌های اصلی و شکل‌دهی سیگنال

• نوع ورودی: سیگنال‌های حسگر ۴–۲۰ میلی‌آمپر یا کاتالیستی.
• خروجی: سیگنال استاندارد مقیاس‌شده برای سیستم‌های کنترل.
• منبع تغذیه: مدار داخلی تولید برق حسگر.
• نصب: نصب‌شده در کارخانه – اتصال مستقیم به کارت کنترل کانال.
• سازگاری: سازگار با پلتفرم‌های کنترل ۸ کاناله Honeywell.

محدودیت‌های محیطی و عملیاتی

• دمای کارکرد: ‎-۵ تا ‎+۵۵ درجه سلسیوس (۲۳ تا ۱۳۱ درجه فارنهایت).
• دمای نگهداری: ‎-۲۵ تا ‎+۵۵ درجه سلسیوس (‎-۱۳ تا ۱۳۱ درجه فارنهایت).
• رطوبت: ۰ تا ۹۰٪ رطوبت نسبی (بدون میعان) برای عملکرد قابل‌اعتماد.
• انطباق EMC/RFI: EN50081 بخش‌های ۱/۲ (انتشار) و EN50082 بخش‌های ۱/۲ (مصونیت).

ارتباط سریال و پروتکل Modbus

• قالب: داده سریال ناهمزمان با ۸ بیت داده.
• نرخ‌های باد: ۱۹۲۰۰، ۹۶۰۰، ۴۸۰۰ یا ۲۴۰۰ – قابل انتخاب در محل.
• بیت‌های توقف: ۱ یا ۲؛ بیت توازن: فرد، زوج یا بدون توازن.
• حالت: ارتباط نیمه‌دوطرفه.
• پروتکل MODBUS (RTU): پشتیبانی از توابع ۰۲، ۰۳، ۰۴، ۰۶ و ۱۶.

مشخصات ماژول رابط RS485/422

• منبع تغذیه: تغذیه از کارت مهندسی (حداکثر ۱٫۵ وات).
• وزن: ۳۰ گرم – سبک‌وزن برای نصب آسان.
• ترمینال‌های فیلد: ۲٫۵ میلی‌مترمربع (۱۴ AWG) روی کارت ورودی DC.
• نوع کابل: زوج به‌هم‌تابیده شیلددار با سیم تخلیه مجزا (توصیه‌شده).
• فرستنده‌گیرنده‌ها: دو کانال RS485 – پشتیبانی از حالت گذرگاه تکی/دوگانه یا RS422.
• ظرفیت چندشاخه: ۳۱ گره (RS485) یا ۱۰ گره (RS422).
• حداکثر طول کابل: ۱۲۰۰ متر (۳۹۰۰ فوت) برای RS485/422.
• نرخ داده: حداکثر ۱۹٫۲ کیلوباد.
• ولتاژ حالت مشترک: ‎-۷ تا ‎+۱۲ ولت؛ حساسیت ورودی: ±۲۰۰ میلی‌ولت.
• ایزولاسیون: ایزوله تا ۵۰ ولت نسبت به صفر ولت سیستم، برای ایمنی.

مشخصات ماژول RS232

• منبع تغذیه: تغذیه از کارت مهندسی (حداکثر ۰٫۷۵ وات).
• وزن: ۳۰ گرم با ترمینال‌های فیلد ۲٫۵ میلی‌مترمربع.
• نوع کابل: سیم چندرشته‌ای شیلددار (توصیه‌شده).
• سیگنال‌های ورودی/خروجی: دو سیگنال داده (RXD، TXD) و دو سیگنال دست‌دهی (DTR، DSR).
• حداکثر طول کابل: ۱۵ متر (۴۹ فوت) برای ارتباط مطمئن RS232.
• نرخ داده: حداکثر ۹۶۰۰ بیت بر ثانیه.
• ولتاژ خروجی: حداقل ±۵ ولت؛ هیسترزیس ورودی: معمولاً ۵۰۰ میلی‌ولت.
• محافظت: خاموشی حرارتی برای ایمنی در برابر اضافه‌جریان.
• ایزولاسیون: ۵۰ ولت نسبت به ۰ ولت سیستم.

راهنمای نصب و سیم‌کشی

• 05701-A-0283 را مستقیماً روی کارت کنترل کانال نصب کنید—به ابزار اضافی نیاز نیست.
• برای اتصالات RS485/422 از کابل‌های زوج‌تابیده شیلددار دارای سیم تخلیه استفاده کنید.
• برای RS232، جهت به حداقل رساندن تداخل، از سیم چندرشته‌ای شیلددار استفاده کنید.
• اطمینان حاصل کنید ترمینال‌های فیلد مطابق مشخصات 2.5mm² (14 AWG) محکم شده‌اند.
• برای حفظ یکپارچگی بهینه سیگنال، طول کابل‌ها را در محدوده‌های مشخص‌شده نگه دارید.

محتویات بسته

• یک ماژول درایو حسگر 05701-A-0283.
• راهنمای شروع سریع همراه با نمودارهای پایه‌ها و سیم‌کشی.
• هیچ کابل یا منبع تغذیه اضافی در بسته‌بندی گنجانده نشده است.

حمل‌ونقل و لجستیک

• همه سفارش‌ها را ظرف ۵ روز کاری از انبار مرکزی خود ارسال می‌کنیم.
• برای تحویل سریع و قابل‌پیگیری در سراسر جهان، FedEx، UPS یا DHL را انتخاب کنید.
• هر واحد کاملاً نو، پلمب کارخانه و از موجودی اصلی Honeywell است.
• ما موجودی کافی برای ارسال فوری نگه می‌داریم.

پرسش‌های متداول (FAQ)

• سؤال: آیا 05701-A-0283 محصول اصل Honeywell است؟
  پاسخ: بله، ما فقط ماژول‌های ۱۰۰٪ نو و اصل را مستقیماً از Honeywell تأمین می‌کنیم.
• سؤال: آیا این ماژول می‌تواند حسگرهای کاتالیستی و 4-20mA را راه‌اندازی کند؟
  پاسخ: بله، این ماژول هر دو نوع حسگر را آماده‌سازی می‌کند و توان موردنیاز حسگر را نیز تأمین می‌کند.
• سؤال: حداکثر طول کابل برای ارتباط RS485 چقدر است؟
  پاسخ: با استفاده از کابل زوج‌تابیده شیلددار، می‌توانید تا ۱۲۰۰ متر (۳۹۰۰ فوت) کابل‌کشی کنید.
• سؤال: آیا ماژول از MODBUS RTU پشتیبانی می‌کند؟
  پاسخ: بله، این ماژول در حالت RTU از توابع ۰۲، ۰۳، ۰۴، ۰۶ و ۱۶ MODBUS پشتیبانی می‌کند.
• سؤال: ولتاژ ایزولاسیون این ماژول چقدر است؟
  پاسخ: این ماژول برای هر دو رابط RS485 و RS232، نسبت به ۰ ولت سیستم، ایزولاسیون ۵۰ ولتی فراهم می‌کند.
• سؤال: آیا این کالا موجود است؟
  پاسخ: بله، ما 05701-A-0283 را به‌طور منظم موجود داریم تا ارسال سریع انجام شود.
• سؤال: سیاست بازگشت کالا چیست؟
  پاسخ: برای کالاهای استفاده‌نشده در بسته‌بندی اصلی، مهلت بازگشت ۳۰روزه ارائه می‌دهیم.
