XNX-UTSI-NNNNN Transmisor de sensor Honeywell de 4-20 mA

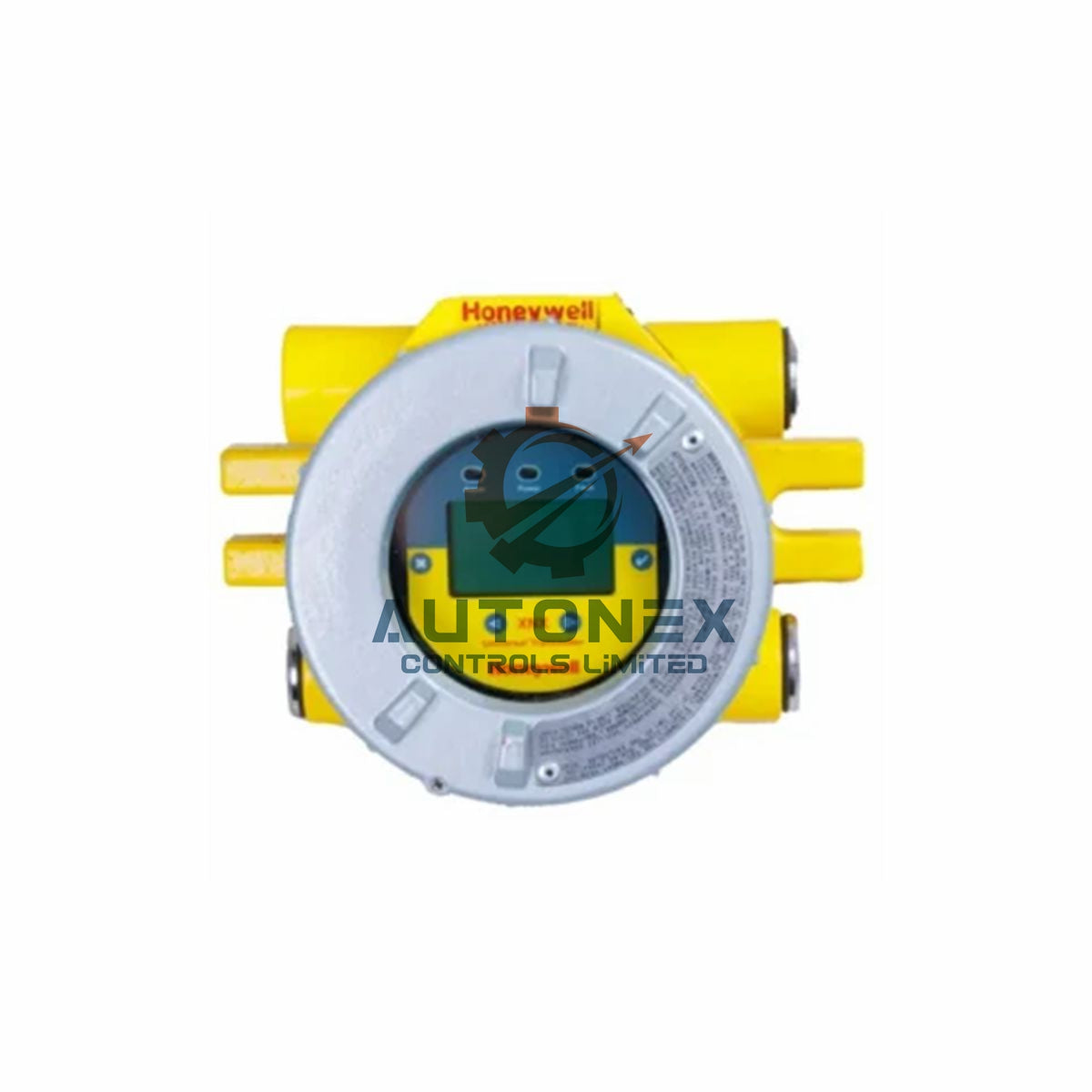

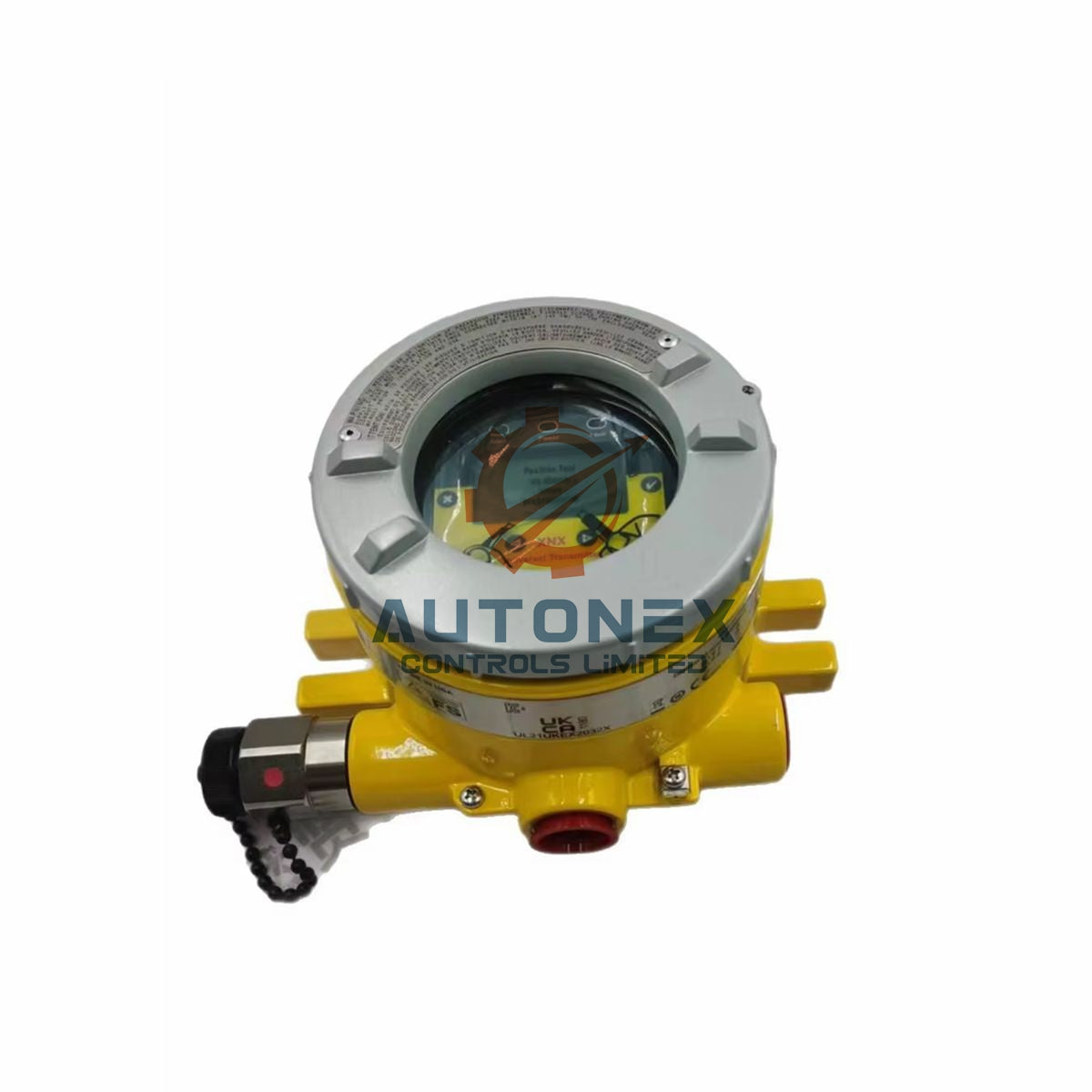

Transmisor universal de infrarrojos Honeywell XNX-UTSI-NNNNN

Especificaciones técnicas

• Marca y modelo: Honeywell, XNX-UTSI-NNNNN
• Tipo de producto: unidad base de transmisor universal (serie XNX)
• Homologaciones: certificado por UL y CSA
• Tipo de rosca: entrada de conducto NPT de ¾"
• Material de la carcasa: acero inoxidable 316 pintado
• Interfaz del sensor: interfaz de infrarrojos (opción I)
• Detectores compatibles: Searchline Excel, Searchpoint Optima
• Entrada alternativa: 4-20 mA de Sensepoint y otros sensores
• Opciones instaladas: Ninguna (sin opciones adicionales ni HART)
• Rango de sensores: Ninguno (NNN: no se incluye ningún sensor)
• Peso: 5,0 kg

Interfaz y capacidades de entrada

• La interfaz de infrarrojos admite detectores de gases de trayectoria abierta Searchline Excel
• Compatible con detectores infrarrojos puntuales Searchpoint Optima
• Admite entradas analógicas de 4-20 mA de sensores Sensepoint y de terceros
• Reconoce automáticamente el tipo de sensor conectado para simplificar la configuración
• Proporciona una salida de 4-20 mA alimentada por el lazo para sistemas de control
• Umbrales de alarma y ajustes del relé de fallos configurables

Construcción y durabilidad ambiental

• La carcasa de acero inoxidable 316 pintado resiste la exposición a productos químicos agresivos
• Con clasificación NEMA 4X e IP66 para instalaciones interiores y exteriores
• Temperatura de funcionamiento: de -40 °C a +75 °C
• Tolerancia a la humedad: 0 – 99 % de HR sin condensación
• Protección integrada contra sobretensiones y polaridad inversa
• El filtrado EMI/RFI garantiza un funcionamiento estable en áreas con ruido eléctrico

Instrucciones de instalación y cableado

• Monte el XNX-UTSI-NNNNN utilizando los soportes de acero inoxidable incluidos
• Conecte los detectores infrarrojos a los terminales de comunicación dedicados
• Conecte los sensores de 4-20 mA a los terminales de entrada analógica
• Utilice los puertos NPT de ¾" para los cables de alimentación, señal y sensores
• Alimente el transmisor con 24 V CC (rango de 18-32 V CC)
• Verifique todo el cableado de los sensores antes de aplicar alimentación a la unidad

Compatibilidad con sensores infrarrojos

• Admite Searchline Excel para la detección de gases de trayectoria abierta y largo alcance
• Funciona con Searchpoint Optima para la detección puntual por infrarrojos
• Acepta señales de 4-20 mA de cualquier dispositivo sensor compatible
• Los sensores de la familia Sensepoint se conectan directamente al transmisor
• La detección automática del sensor configura los parámetros de medición correctos
• La comunicación digital proporciona información detallada de diagnóstico

Contenido del paquete

• Unidad base del transmisor Honeywell XNX-UTSI-NNNNN (acero inoxidable pintado)
• Soporte de montaje con kit de herrajes de acero inoxidable
• Conectores de bloques de terminales (instalados de fábrica)
• Manual de instalación e instrucciones de cableado
• Etiquetas de identificación y clasificación del producto
• Adaptadores de prensaestopas de cable NPT de ¾"

Envío y entrega

• Los pedidos se envían por servicio exprés de FedEx, UPS o DHL a todo el mundo
• Envío en un plazo de 5 días laborables desde la confirmación del pedido
• Todas las unidades XNX-UTSI-NNNNN son completamente nuevas y vienen selladas de fábrica
• El embalaje protector garantiza un transporte seguro de la carcasa de acero inoxidable
• Número de seguimiento proporcionado inmediatamente después del envío

Preguntas frecuentes

• P: ¿Es el XNX-UTSI-NNNNN compatible con detectores de trayectoria abierta Searchline Excel?
  R: Sí, este transmisor está diseñado específicamente con la personalidad infrarroja para admitir los detectores Searchline Excel y Searchpoint Optima.
• P: ¿Puedo conectar un sensor estándar de 4-20 mA a este transmisor?
  R: Por supuesto. El XNX-UTSI-NNNNN acepta entradas genéricas de 4-20 mA de Sensepoint y otros sensores compatibles.
• P: ¿Este modelo incluye una pantalla local o una interfaz HART?
  R: No, esta unidad no tiene HART (opción N) ni pantalla. Solo proporciona una salida estándar de 4-20 mA.
• P: ¿Cuál es la distancia máxima para el cableado del detector infrarrojo?
  R: Mantenga los cables del detector por debajo de 300 metros (1.000 pies) para conservar la calidad de la señal y evitar interferencias.
• P: ¿Puedo usar este transmisor en entornos exteriores?
  R: Sí, la carcasa de acero inoxidable 316 pintado, con clasificación NEMA 4X/IP66, es ideal para aplicaciones en exteriores y de lavado a presión.
• P: ¿Cuál es la política de devolución de este artículo?
  R: Aceptamos devoluciones en un plazo de 30 días para transmisores sin usar y en su embalaje original. Todas las unidades son completamente nuevas.
