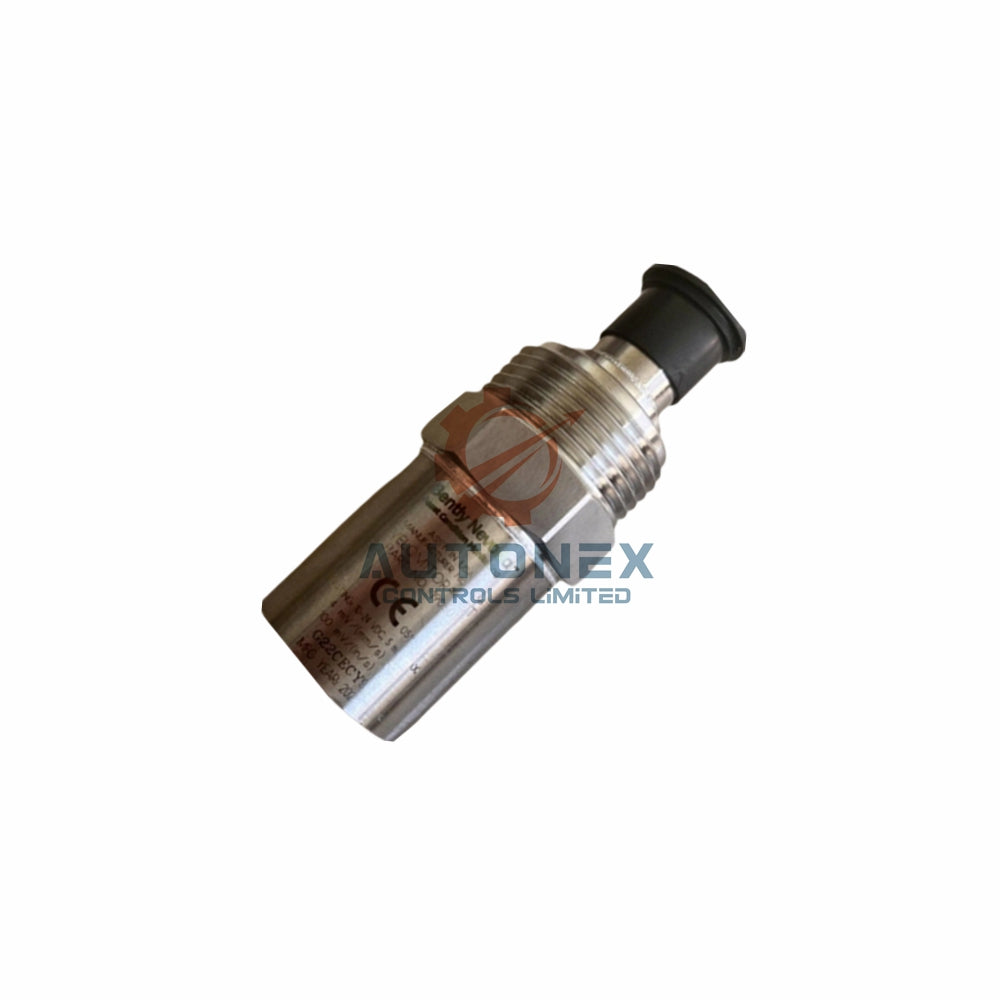

Transductor 190501-07-00-01 Bently Nevada

Resumen del Transductor de Velocidad Bently Nevada 190501 Velomitor CT

Especificaciones técnicas clave

• Fabricante: Bently Nevada
• Modelo: 190501-07-00-01
• Tipo de producto: Transductor de velocidad Velomitor CT
• Sensibilidad: 3.94 mV/mm/s ±5% salida consistente
• Respuesta en frecuencia: 3.0 Hz a 900 Hz ±1.0 dB rango
• Certificaciones para Áreas Peligrosas: CSA, ATEX, IECEx aprobadas
• Clasificación de zona: Certificado para áreas Clase I, Zona 0/1
• Hardware de montaje: Espárrago de placa 3/8-in-24 a 3/8-in-24
• Temperatura de Operación: -40°C a +85°C rango completo
• Peso: 0.297 kg diseño compacto

Certificaciones para Áreas Peligrosas

• CSA/NRTL/C: Certificado para áreas Clase I, División 1
• ATEX/IECEx/CSA: Aprobado para ubicaciones Clase I, Zona 0/1
• Seguridad intrínseca: Ex ia IIC T4 concepto de protección
• Grupos de gas: Adecuado para atmósferas Grupos A, B, C, D
• Ambientes con polvo: Certificado para áreas Clase II & III
• Instalación: Siga el dibujo 167536 para cumplimiento

Especificaciones de montaje y mecánicas

• Tipo de montaje: Espárrago de placa 3/8-in-24 a 3/8-in-24
• Torque de montaje: 4.5 N·m ±0.6 N·m ajuste requerido
• Superficie de Montaje: Área mínima de 33 mm de diámetro
• Material de la carcasa: acero inoxidable 316L construcción
• Interfaz de conexión: MIL-C-5015 tipo de conector
• Orientación: Funciona en cualquier ángulo de montaje

Rendimiento Eléctrico

• Voltaje de Polarización de Salida: 10.1 Vdc ±1.0 Vdc referencia
• Impedancia de salida dinámica: <400 Ω típico baja impedancia
• Linealidad de amplitud: Mantiene ±2% hasta 63.5 mm/s pk
• Sensibilidad transversal: Menos del 5% de la respuesta axial
• Resonancia montada: 9 kHz mínimo frecuencia
• Longitud del cable: Soporta cables de 305 metros

Durabilidad Ambiental

• Operación de temperatura: -40°C a +85°C rango operativo
• Temperatura de Almacenamiento: -40°C a +100°C capacidad
• Resistencia a impactos: Soporta niveles de impactos de 5000 g pk
• Tolerancia a la humedad: Soporta 100% de humedad condensante
• Inmunidad magnética: <0.0068 mm/s/gauss de susceptibilidad
• Aislamiento eléctrico: Electrónica interna aislada de la carcasa

Preguntas Frecuentes (FAQ)

• P: ¿Qué certificaciones para áreas peligrosas tiene este modelo?
  A: El 190501-07-00-01 cuenta con certificaciones CSA, ATEX e IECEx para áreas Clase I, Zona 0/1 y División 1.
• P: ¿Cuál es la diferencia entre la certificación Zona 0 y Zona 1?
  A: La Zona 0 indica atmósfera peligrosa continua, mientras que la Zona 1 indica presencia ocasional de gases explosivos.
• P: ¿Qué hardware de montaje se incluye?
  A: Este modelo incluye un adaptador de espárrago para placa que mantiene la rosca 3/8-in-24 en ambos lados.
• P: ¿Se puede usar este sensor en instalaciones de Norteamérica?
  A: Sí, la certificación CSA lo hace apto para uso en ubicaciones peligrosas tanto en Canadá como en EE. UU.
• P: ¿Cuál es la clasificación del código de temperatura?
  A: Este sensor tiene un código de temperatura T4, adecuado para gases con temperaturas de ignición superiores a 135°C.
• P: ¿Se requieren procedimientos especiales de instalación?
  A: Sí, debe seguir el dibujo 167536 y los códigos eléctricos aplicables para la instalación en áreas peligrosas.

Para detalles completos de certificación y requisitos de instalación en áreas peligrosas, descargue la documentación completa.
Acceda al paquete de certificación para áreas peligrosas aquí: 190501-Datasheet.pdf

Para aplicaciones en áreas peligrosas y verificación de certificación, contacte a nuestro equipo técnico certificado.
