Sonda de proximidad 330101-46-65-10-02-CN Bently Nevada

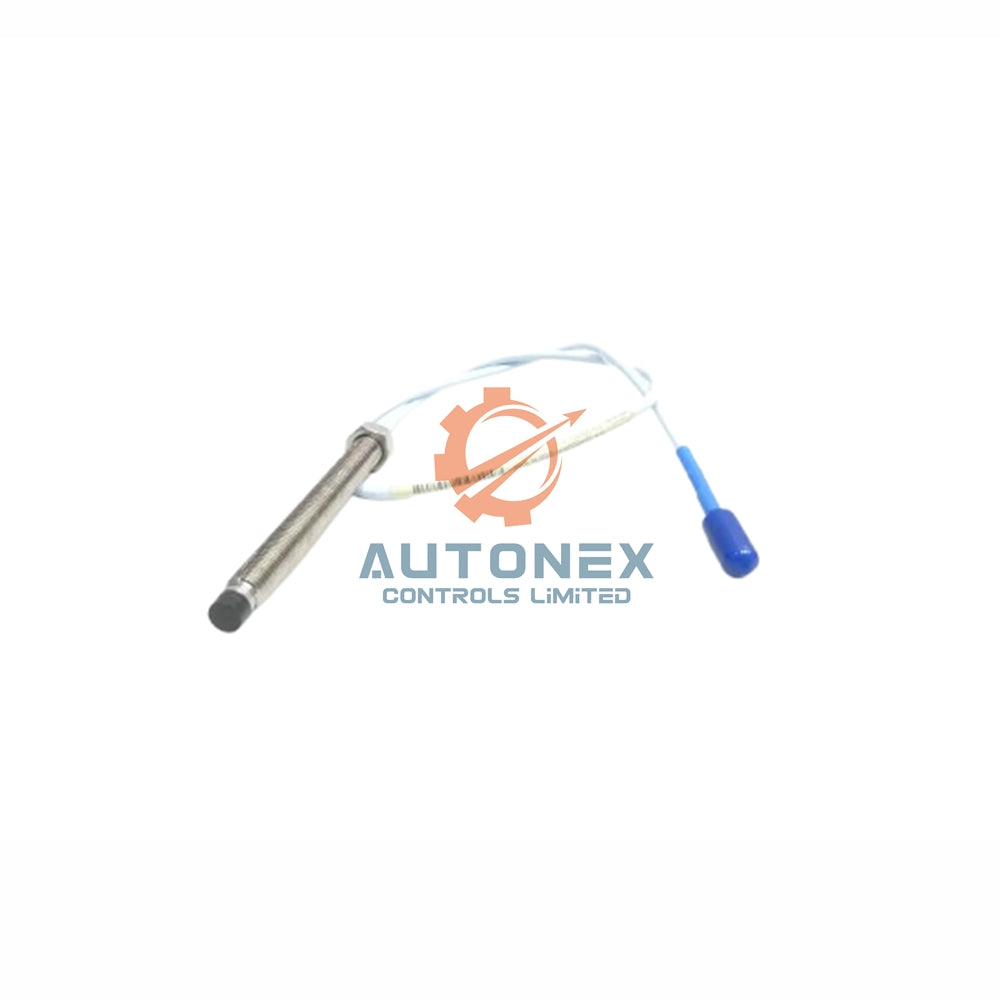

Sonda de Proximidad Bently Nevada 3300 XL 8 mm 330101-46-65-10-02-CN

Especificaciones Técnicas Clave

• Marca y Modelo: Sonda Bently Nevada 3300 XL, 330101-46-65-10-02-CN.
• Diámetro de la Sonda: 8 mm, con carcasa roscada 3/8-24 UNF (sin armadura).
• Rango Lineal: 2 mm (80 mils), desde 0.25 mm hasta 2.3 mm del objetivo.
• Configuración Recomendada de la Brecha: -9 Vdc, que equivale aproximadamente a 1.27 mm (50 mils) para vibración radial.
• Sensibilidad (ISF): 7.87 V/mm (200 mV/mil) ±5% para sistemas estándar de 5/1 metro.
• Linealidad (DSL): Mejor que ±0.025 mm (±1 mil) para sistemas estándar de 5/1 metro.
• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS) resistente.
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304.
• Resistencia DC de la Sonda (cable de 1.0 m): 7.59 Ω ± 0.50 Ω.
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/ft) típico.

Clasificaciones Ambientales y Operativas

• Rango de Temperatura Estándar: Opera desde -52°C a +177°C (-62°F a +350°F).
• Opción de Rango de Temperatura Extendido (ETR): La punta de la sonda soporta hasta +218°C (+425°F).
• Sello de Presión: Cuenta con un anillo tórico Viton® para sellar la presión diferencial entre la punta y la carcasa.
• Inmunidad a la Humedad: Muestra menos del 3% de cambio en el factor de escala después de 56 días al 93% de humedad.
• Nota: Evite la exposición prolongada por debajo de -34°C (-30°F) para proteger el sello de presión.

Guías de Instalación y Cableado del Sistema

• Cableado en Campo: Use cable trenzado blindado de 3 conductores de 0.2 a 1.5 mm² (16 a 24 AWG) con extremos estañados.
• Longitud Máxima del Cable: No exceda 305 metros (1,000 pies) entre la sonda y el monitor.
• Consideración para Cables Largos: Consulte los gráficos de respuesta en frecuencia para posibles atenuaciones de señal de alta frecuencia con cableado largo.
• Tipo de Conector: Este modelo utiliza un conector coaxial Miniatura ClickLoc 02 con cable estándar.

Preguntas Frecuentes (FAQ)

• P: ¿Es esta sonda el diseño más reciente de Bently Nevada?
  R: Sí, esta es la sonda de la serie 3300 XL, que incluye mejoras como las características patentadas TipLoc y CableLoc para mayor durabilidad.
• P: ¿Cuál es la principal ventaja de una sonda de 8 mm sobre una de 5 mm?
  R: La sonda de 8 mm ofrece una punta más gruesa y resistente y una carcasa más robusta para mejor resistencia a daños físicos.
• P: ¿Se puede usar esta sonda en áreas con presencia de aceite?
  R: El modelo estándar tiene un sello Viton. Para áreas con aceite significativo, especifique el cable opcional FluidLoc para evitar fugas internas de aceite.
• P: ¿Cuál es su política de devoluciones?
  R: Ofrecemos un período de devolución de 30 días para artículos sin usar y en su empaque original. Por favor, contáctenos para obtener un número RMA antes de devolver.
• P: ¿Cómo determino la configuración correcta de la brecha (espacio de aire)?
  R: Para medición de vibración radial, ajuste la brecha para lograr una salida de -9 Vdc, que corresponde a aproximadamente 1.27 mm (50 mils) del objetivo.

Para especificaciones completas y guías de integración del sistema, descargue la hoja de datos oficial:
Hoja de Datos del Sistema de Transductor de Proximidad 3300 XL 8 mm (PDF)
