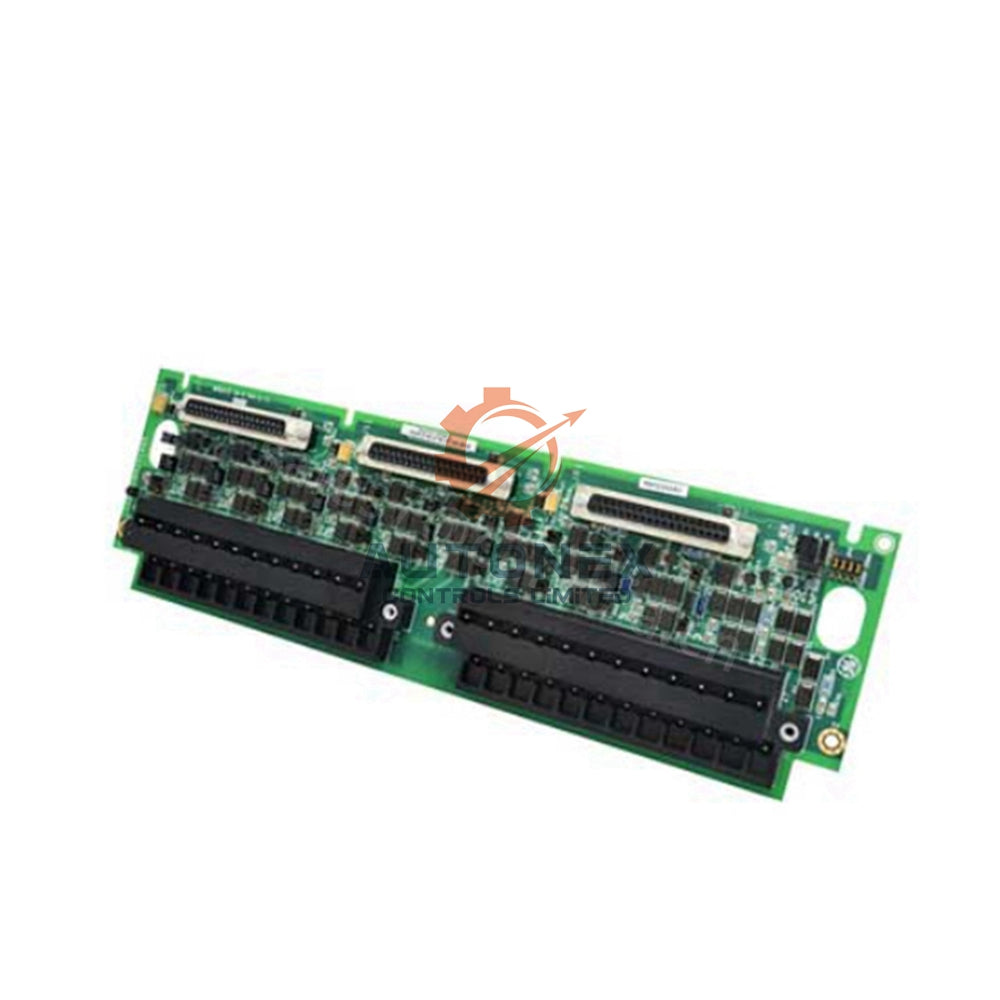

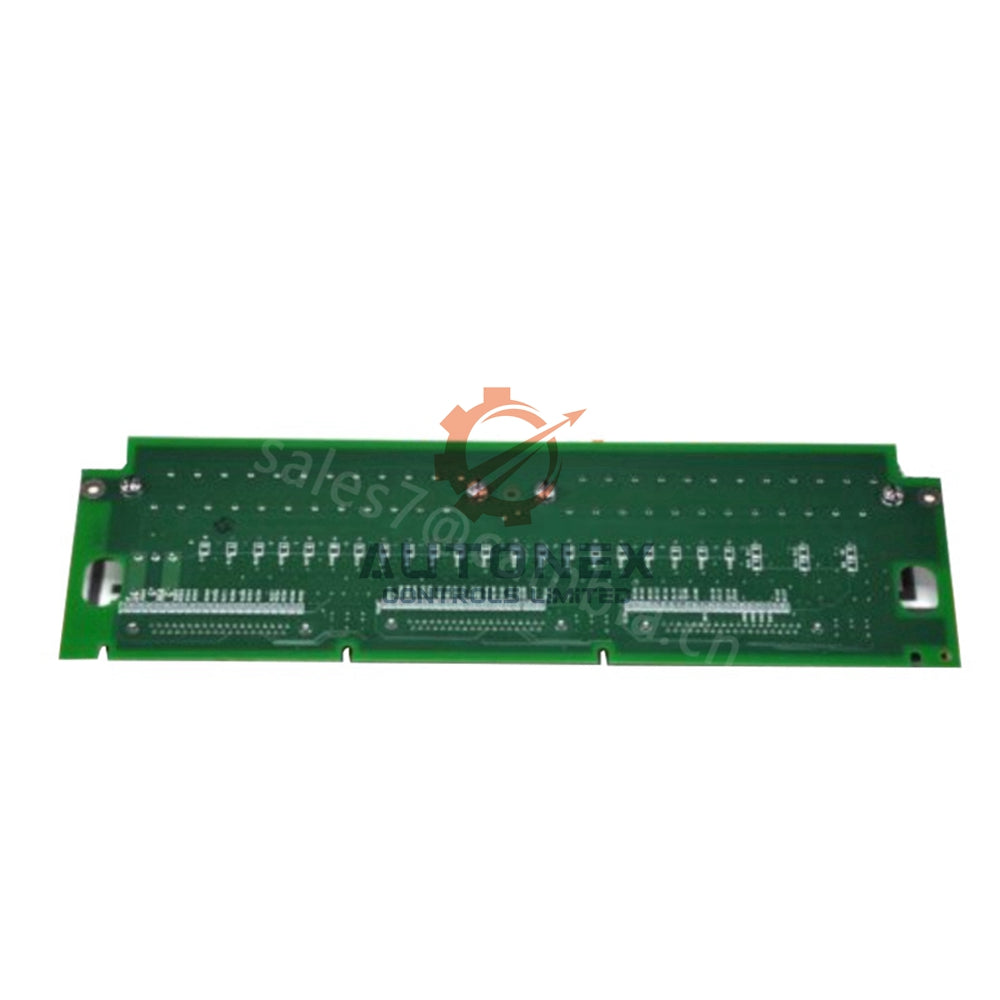

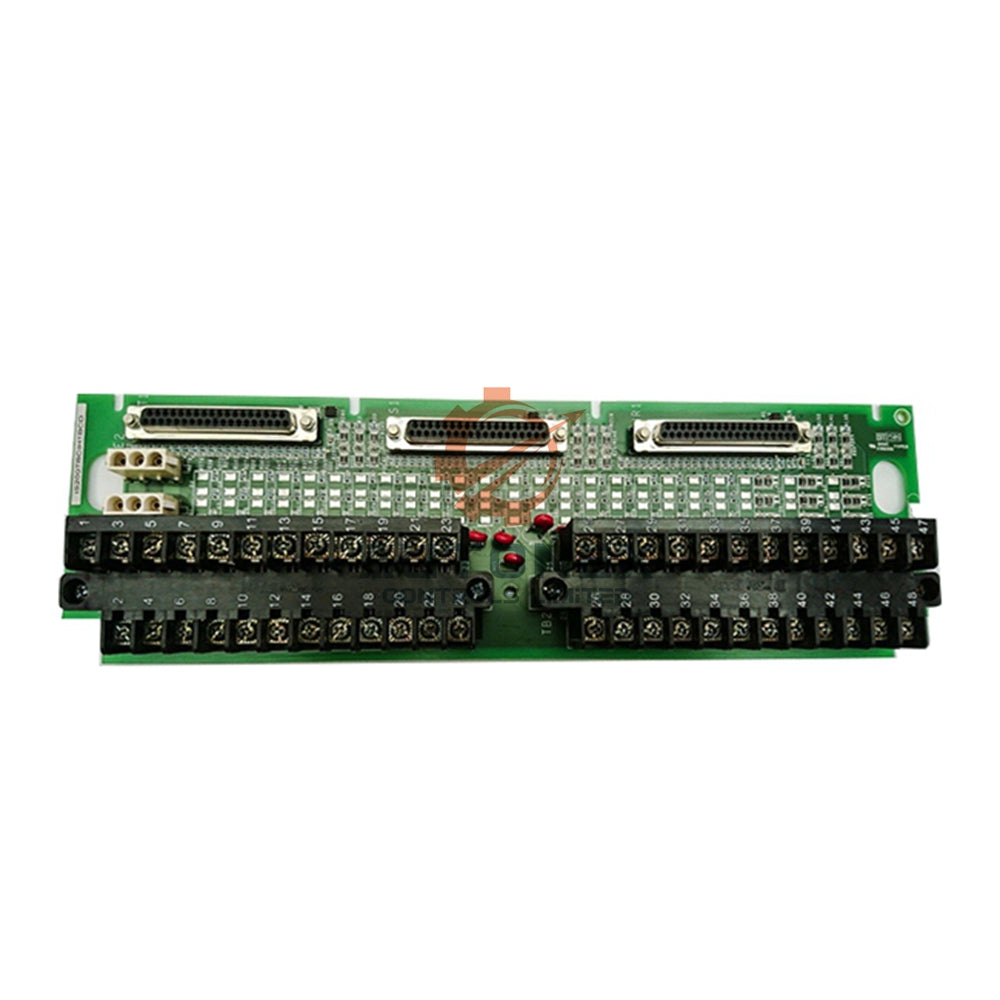

Placa de terminales para termopares GE Mark VI IS200TBTCH1B

Placa de terminales para termopares IS200TBTCH1B – GE Mark VI Speedtronic

Especificaciones técnicas

• Marca: General Electric
• Modelo: IS200TBTCH1B
• Tipo de producto: Placa de terminales de entrada para termopares
• Número de canales: 24 canales
• Tipos de termopar: E, J, K, S, T
• Tipos adicionales: B, N, R con PTCCH2 en sistemas Mark VIe
• Rango: -8 mV a +45 mV
• Temperatura de funcionamiento: 0 a +45°C
• Tamaño: 15,9 cm de alto x 17,8 cm
• Disponibilidad: En stock
• País de origen: Estados Unidos
• Supresión de ruido: Supresión de ruido de alta frecuencia
• Referencia: Dos dispositivos de referencia de unión fría
• Procesamiento de señales: Conversión de analógico a digital y linealización mediante el procesador de E/S
• Distancia de entrada: Hasta 300 metros (984 pies) desde el panel de control de la turbina
• Resistencia máxima del cable de ida y vuelta: 450 Ω

Descripción funcional

• El IS200TBTCH1B se utiliza en sistemas de control de turbinas Mark VI y Mark VIe.
• Acepta de forma nativa 24 entradas de termopar de tipo E, J, K, S o T.
• Admite tipos B, N y R adicionales únicamente con PTCCH2 en sistemas Mark VIe.
• Las entradas de termopar se conectan a dos bloques de terminales de tipo barrera.
• La placa se comunica con el procesador de E/S mediante conectores de tipo DC.
• TBTCH1C es adecuado para aplicaciones simplex y utiliza dos conectores de tipo DC.
• TBTCH1B es adecuado para aplicaciones TMR y utiliza seis conectores de tipo DC.
• En los sistemas Mark VI, TBTC funciona con el procesador VTCC.
• Un solo TBTCH1C se conecta a un VTCC mediante dos cables.
• Un TBTCH1B se conecta a tres placas VTCC mediante seis cables.
• Los sistemas Mark VI gestionan 24 entradas, mientras que los sistemas Mark VIe gestionan 12 entradas.

Guía de instalación

• Conecte los cables de los termopares directamente a los dos bloques de terminales de E/S.
• Estos bloques extraíbles se montan en la placa de terminales y se fijan con dos tornillos.
• Cada bloque contiene 24 terminales que aceptan cables de hasta calibre #12 AWG.
• Una regleta de terminales de blindaje se conecta a la puesta a tierra del chasis en el lado izquierdo de cada bloque.
• En los sistemas Mark VI, conecte los conectores J de tipo TBTC a los procesadores de E/S del bastidor VME.
• Mantenga las entradas de los termopares a una distancia máxima de 300 metros del panel de control de la turbina.
• Mantenga la resistencia del cable de ida y vuelta por debajo de 450 Ω para garantizar un funcionamiento fiable.

Notas de funcionamiento

• Las 24 entradas de termopar pueden estar conectadas a tierra o aisladas.
• La placa proporciona supresión de ruido de alta frecuencia para obtener lecturas estables.
• Dos dispositivos de referencia de unión fría permiten medir la temperatura con precisión.
• El procesador de E/S gestiona la conversión de analógico a digital y la linealización.
• Los sistemas simplex Mark VI utilizan TBTCH1C con un procesador VTCC.
• Los sistemas simplex Mark VIe utilizan dos módulos PTCC conectados al TBTC.
• Los sistemas TMR utilizan TBTCH1B, donde las señales de los termopares se distribuyen a tres conectores J.
• La placa TBTC admite todos los rangos de termopar documentados para su procesador de E/S.

Contenido del paquete

• 1 x IS200TBTCH1B Placa de terminales para termopares
• 2 x Bloques de terminales de E/S extraíbles
• 2 x Tornillos de montaje para cada bloque de terminales
• 1 x Regleta de terminales de blindaje conectada a la puesta a tierra del chasis
• Métodos de envío: FedEx, UPS, DHL

Preguntas frecuentes

• P: ¿Cuál es el estado del IS200TBTCH1B?
  R: Ofrecemos productos originales completamente nuevos.
• P: ¿Tienen el IS200TBTCH1B en stock?
  R: Sí, lo mantenemos en stock para procesar los pedidos de inmediato.
• P: ¿Qué tan rápido envían el IS200TBTCH1B?
  R: Realizamos el envío en un plazo de 5 días después de confirmar el pedido.
• P: ¿Qué empresas de logística utilizan?
  R: Utilizamos transportistas habituales como DHL, FedEx y UPS.
• P: ¿Puedo devolver el IS200TBTCH1B?
  R: Sí, aceptamos devoluciones dentro de un plazo de 30 días.
• P: ¿Cuántos canales de termopar admite el IS200TBTCH1B?
  R: Admite 24 canales de entrada para termopares.
• P: ¿Qué tipos de termopar puede aceptar el IS200TBTCH1B?
  R: Acepta de forma nativa los tipos E, J, K, S y T.
• P: ¿Cuál es el rango de entrada del IS200TBTCH1B?
  R: El rango es de -8 mV a +45 mV.
• P: ¿Cuál es el rango de temperatura de funcionamiento?
  R: El rango de temperatura de funcionamiento es de 0 a +45°C.
• P: ¿A qué distancia del panel de control pueden estar los termopares?
  R: Pueden estar a una distancia de hasta 300 metros.
• P: ¿Cuál es la resistencia máxima del cable de ida y vuelta?
  R: La resistencia máxima permitida del cable de ida y vuelta es de 450 Ω.
• P: ¿El IS200TBTCH1B admite aplicaciones TMR?
  R: Sí, admite aplicaciones TMR con seis conectores de tipo DC.
• P: ¿Qué procesador funciona con TBTC en los sistemas Mark VI?
  R: El procesador VTCC funciona con TBTC en los sistemas Mark VI.
