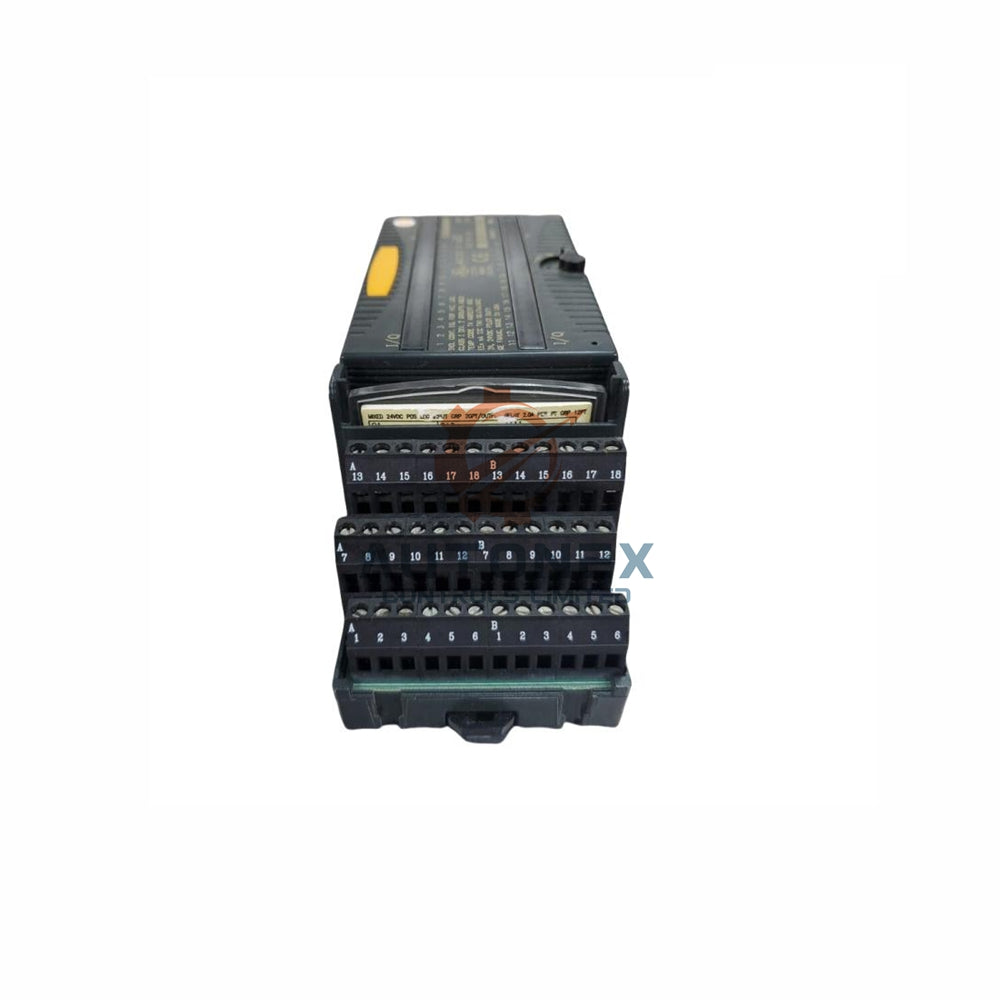

Módulo de E/S Mixto GE Fanuc IC200MDD850

GE Fanuc IC200MDD850: Solución Avanzada de Control de Relés

Perfil del Producto

• Fabricante:GE Fanuc
• Plataforma de la Serie: Versamax
• Designación del Modelo: IC200MDD850
• Categoría del Módulo: Relé de Salida Mixta
• Configuración de E/S: 8 Salidas + 4 Entradas

Detalles del Canal de Entrada

• Cantidad: 4 Entradas Discretas Aisladas
• Tipos de Lógica: Lógica Positiva / Fuente
• Procesamiento de Señal: Dependiente de NIU/CPU
• Indicación de Estado: Indicadores LED Individuales

Especificaciones del Canal de Salida

• Cantidad de Salidas: 8 Salidas de Relé
• Capacidad de Corriente: 2 A por Punto
• Diseño de Aislamiento: Salidas Totalmente Aisladas
• Fuente de Alimentación de Carga: Se Requiere Suministro Externo

Parámetros Eléctricos

Rangos de Voltaje:

• Estado Encendido: 155-264 V CA
• Estado Apagado: 0-40 V CA

Requisitos de Energía:

• Voltaje del Backplane: 5 V CC
• Consumo de Corriente: Máx 275 mA
• Energía de Carga: Fuente Externa Necesaria

Directrices de Aplicación

Aplicaciones Adecuadas:

• Sistemas de Control Industrial
• Automatización de Máquinas
• Control de Procesos
• Secuenciación de Equipos

Notas de Implementación:

• Se Requiere Energía de Carga Externa
• NIU/CPU Obligatorio para Operación
• Esencial Cumplimiento del Rango de Voltaje
• Se Recomienda Monitoreo Regular del Estado

Resumen Técnico

• Canales Totales: 12 (8 Sal + 4 Ent)
• Tipo de Salida: Relé Aislado
• Compatibilidad de Entrada: Lógica Positiva/Fuente
• Operación de Voltaje: 155-264V CA Estado Encendido
• Consumo de Energía: 275mA @ 5V Backplane
• Sistema de Estado: Indicadores LED Completos

Preguntas Frecuentes

• ¿Qué unidad de procesamiento se requiere?
  El IC200MDD850 requiere un NIU o CPU Versamax para procesamiento inteligente y control lógico.
• ¿Cuántos canales de entrada se proporcionan?
  El módulo incluye 4 entradas discretas aisladas que soportan lógica positiva o tipos fuente.
• ¿Cuál es la corriente máxima de salida?
  Cada una de las 8 salidas de relé puede manejar hasta 2 A con alimentación externa adecuada.
• ¿Los indicadores de estado dependen de la carga?
  No, los indicadores LED muestran el estado de entrada/salida independientemente de las condiciones de carga.
• ¿Qué rango de voltaje soporta?
  El módulo opera con voltajes de 155-264 V CA en estado encendido y 0-40 V CA en estado apagado.
• ¿Qué revisión previa a la instalación se recomienda?
  Siempre inspeccione el módulo para detectar daños por envío antes de la instalación y puesta en marcha.
