Módulo de Entrada DC - GE Fanuc IC693MDL648

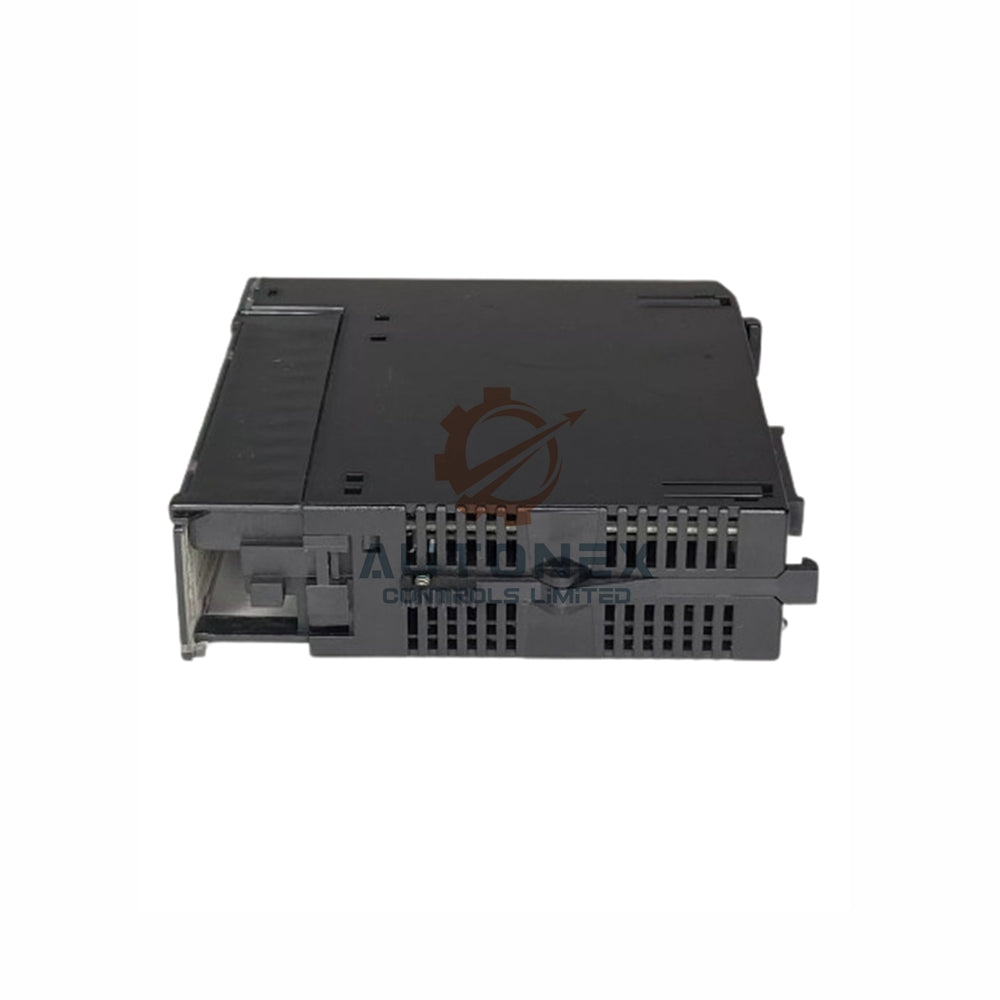

GE Fanuc IC693MDL648 Series 90-30 Módulo de Entrada DC de 16 Puntos

Descripción del producto

GE Fanuc fabrica el módulo de entrada discreta IC693MDL648 para PLCs Series 90-30. El módulo acepta hasta 16 entradas de campo de 0¨C60 VDC. La clasificación nominal de entrada es 48 VDC para operación estándar. El módulo soporta configuraciones de cableado con lógica positiva y negativa. El módulo ofrece tiempos de respuesta de 1 ms encendido y 1 ms apagado.

Especificaciones técnicas

Número de puntos: 16 Rango de voltaje de entrada: 0¨C60 VDC Voltaje nominal de entrada: 48 VCC Corriente de entrada: 4.2 mA por canal Voltaje de disparo: 34¨C60 V Tiempo de respuesta: 1 ms encendido, 1 ms apagado Consumo del backplane: 80 mA @ 5 VDC, 125 mA @ 24 VDC Aislamiento: 1500 V de campo a lógica

Referencia Rápida

Parámetro	Valor
Canales	16
Rango de Entrada	0¨C60 VDC
Voltaje nominal	48 VCC
Corriente de Entrada	4.2 mA por canal
Tiempo de respuesta	1 ms
Aislamiento	1500 V

Aplicaciones y Notas

Use el módulo para leer pulsadores, interruptores y sensores de proximidad. Monte el módulo en una ranura de la base Series 90-30. Conecte el grupo común y los dispositivos de campo al bloque de terminales. Lea los estados de entrada de la tabla de estado %I del PLC en su programa.
