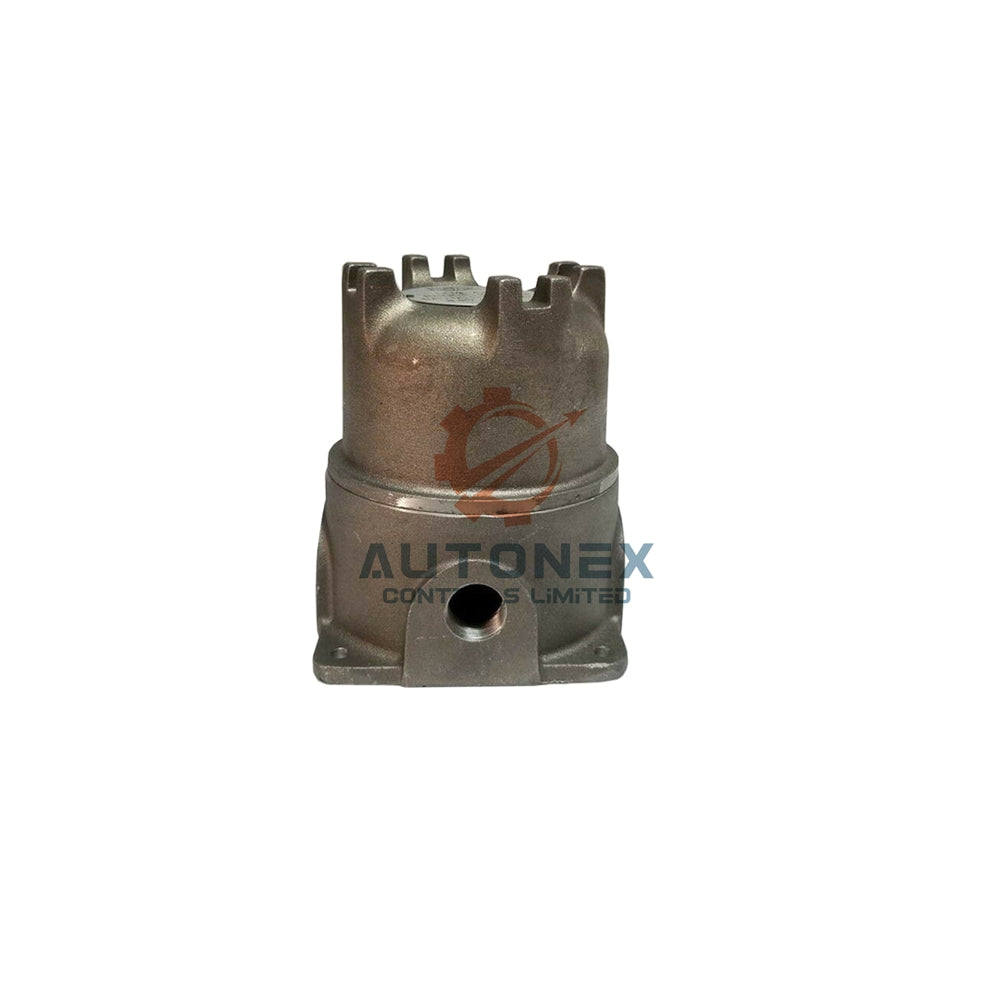

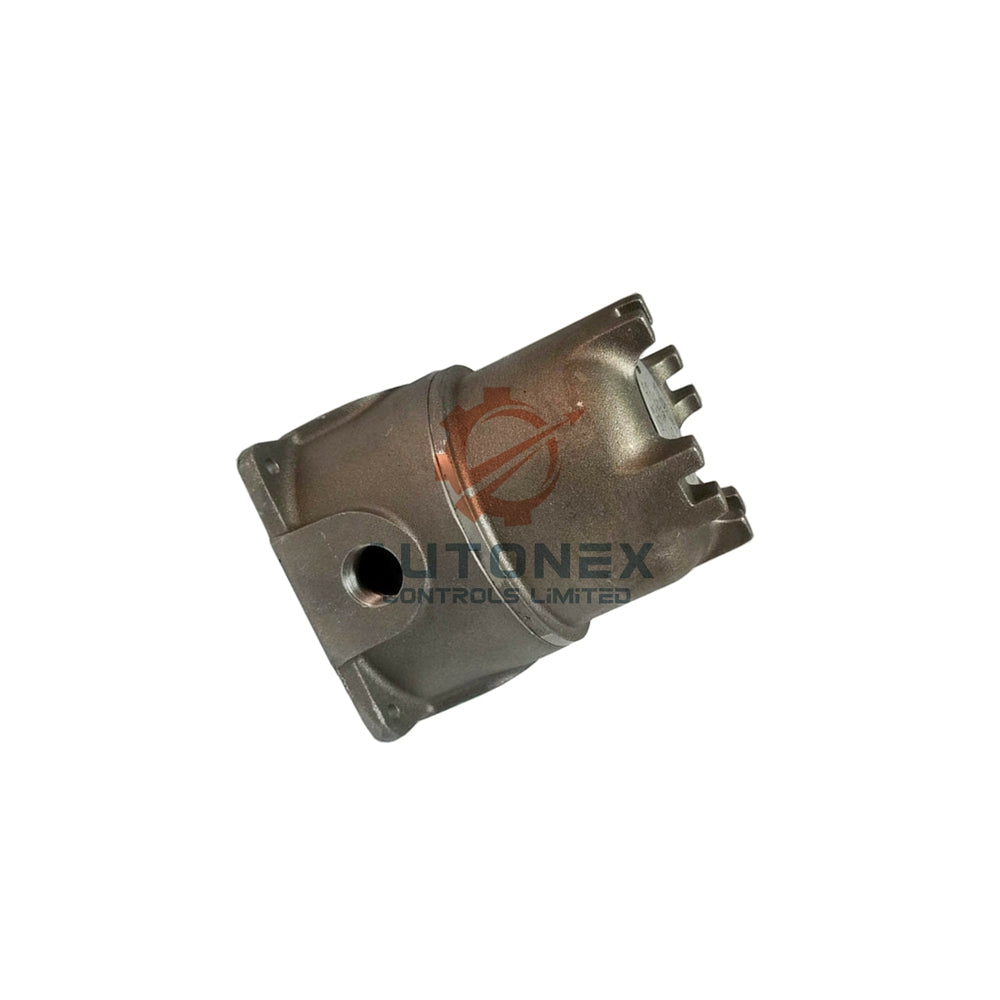

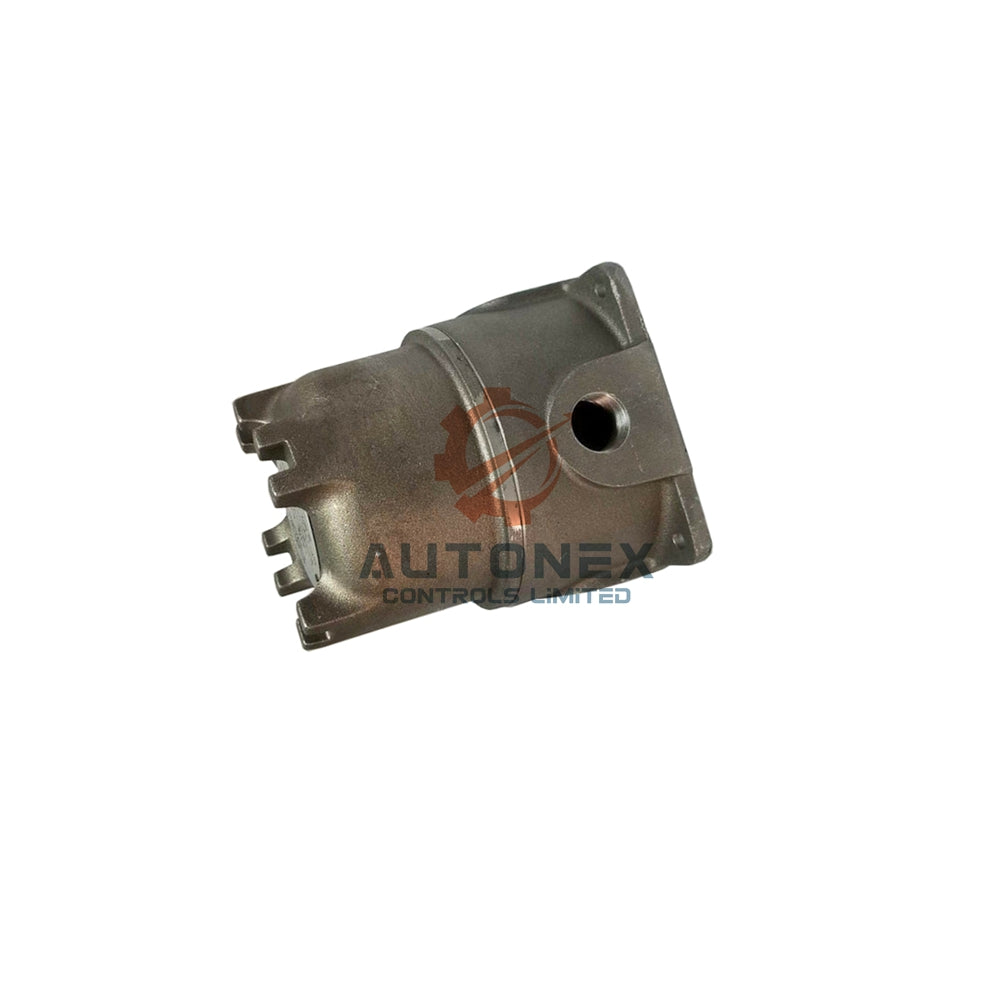

Conjunto de carcasa Bently Nevada 21022-28-05-010-00

Ensamblaje de carcasa de sonda axial dual 21022-28-05-010-00

Árbol de sufijos del modelo

• 21022
  • 28 = sonda 3300 XL de 8 mm, múltiples aprobaciones
  • 05 = cable de 0.5 m
  • 010 = penetración de 1.0 in
  • 00 = sin accesorios

Especificaciones técnicas

• Rango: 0¨C0.5 in
• Precisión: ¡À0.001 in
• Salida: AC 100 mV
• Temp: ¨C20 ¡ãC a +120 ¡ãC
• Resolución: 0.0001 in
• Respuesta: ¡Ü1 ms
• Clasificación IP: IP66
• Peso: 3.6 kg
• Material: carcasa de aleación de aluminio, fundas de acero inoxidable 304

Guía de instalación

• Monte en el extremo de empuje de la carcasa de la máquina.
• Use cuatro tornillos M6 para fijar la carcasa.
• Instale las sondas en las fundas adaptadoras en orificios NPT de ?.
• Ajuste la separación de la sonda desde el exterior a través de la cubierta.

Notas de compatibilidad

• Funciona con sondas de la serie 3300 XL.
• No para sondas de 11 mm con cable de 0.5 m.
• Cumple con la norma API 670.

Lista de empaque

• Ensamblaje de carcasa de sonda
• Dos fundas para sonda
• Conjunto de cable (0.5 m)
• Kit de tornillos de montaje
• Hoja de instrucciones

Descargue el archivo PDF aquí: Ficha técnica del conjunto de carcasa de sonda axial dual 21022 y 164935 - 141601Ficha técnica del conjunto de carcasa de sonda axial dual 21022 y 164935 - 141601
