Allen-Bradley 22F-D1P5N103 | Variador de frecuencia ajustable de CA

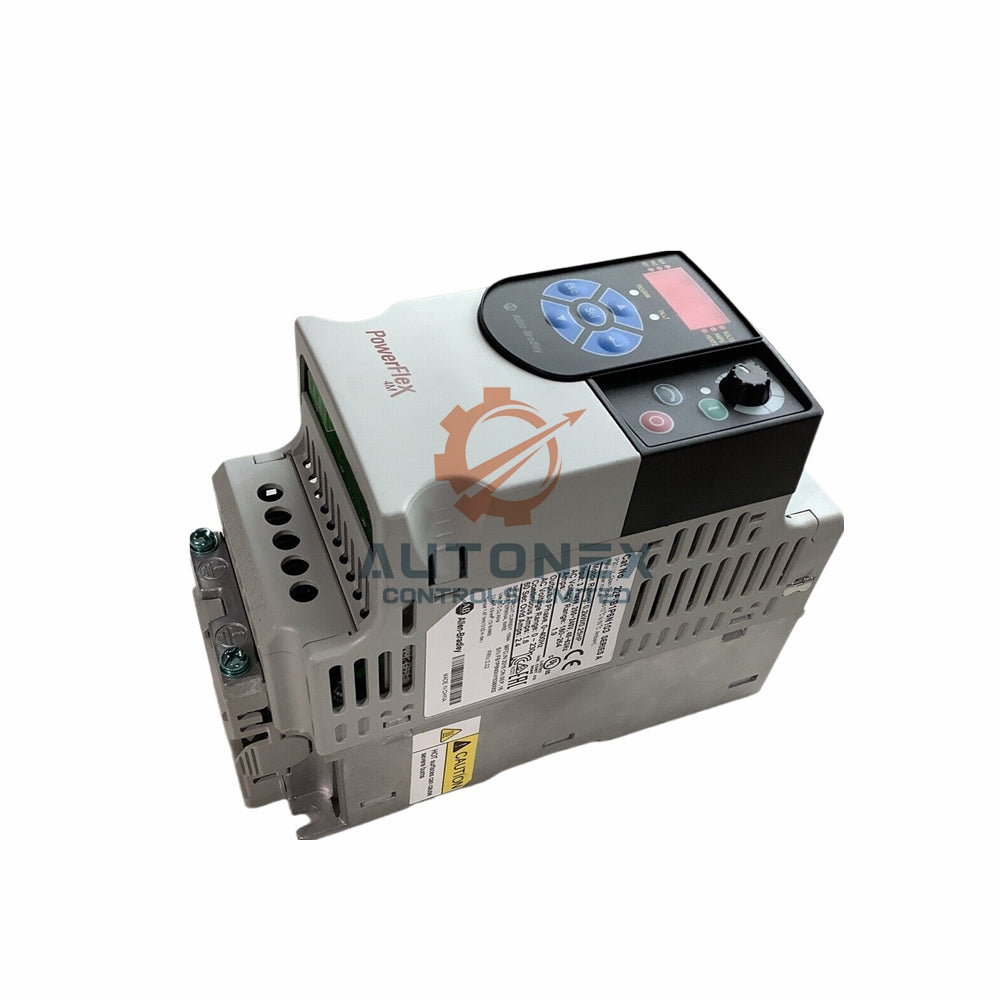

Allen-Bradley 22F-D1P5N103 Variador PowerFlex 4M AC

Especificaciones Eléctricas

• Voltaje de Entrada: 380-480 V CA, 3 Fases
• Voltaje de Salida: 0-460 V CA, 3 Fases
• Potencia de Salida: 0.4 kW / 0.5 HP
• Corriente de Salida: 1.5 A continuo
• Método de Control: Voltios por Hertz, PWM Sinusoidal
• Clasificación de Eficiencia: 97.5% alta eficiencia
• Frecuencia de Portadora: 2-10 kHz ajustable

E/S y Comunicación

• Entradas Digitales: 5 entradas programables
• Salida Digital: 1 contacto de relé Forma C
• Entradas Analógicas: 0-10 VCC y 4-20 mA
• Comunicación Incorporada: RS485 estándar
• Protocolos Opcionales: DeviceNet, Ethernet/IP, PROFIBUS DP
• Soporte de Programación: PC y red multipunto

Físico y Ambiental

• Clasificación de Gabinete: Abierto, IP20 / Tipo NEMA UL
• Temperatura de Operación: -10°C a 50°C (14°F a 122°F)
• Temperatura de Almacenamiento: 4°C a 85°C (40°F a 185°F)
• Resistencia a Vibraciones: 1 g pico, 5-500 Hz
• Resistencia a Impactos: 15 g pico, duración 11 ms

Características de Control

• Perfiles de Arranque/Parada: Rampa, Inercia, Freno DC, Rampa a Mantener, Curva S
• Protección del Motor: Sobrecarga del 150% por 60 segundos
• Capacidad Pico: Sobrecarga del 200% por 3 segundos
• Interfaz de Visualización: HIM integrado con LCD de 4 dígitos
• Indicadores de Estado: 10 indicadores LED para monitoreo
• Opciones de Programación: HIM local o software para PC

Aplicaciones

• Sistemas de control para bombas y ventiladores pequeños
• Aplicaciones compactas de transportadores
• Maquinaria industrial ligera
• Equipos de laboratorio
• Máquinas de embalaje
• Sistemas de manejo de materiales

Documentación y Recursos

• Manual Técnico: Variadores de Frecuencia Ajustable PowerFlex 4M
• Guía de Instalación: Incluida en el embalaje del producto
• Software de Programación: Disponible para descarga
• Ejemplos de Aplicación: Proporcionados en la documentación

Envío y Soporte

• Condición del Producto: Unidades nuevas, selladas de fábrica
• Disponibilidad en Stock: En inventario para envío rápido
• Tiempo de Procesamiento: Dentro de 5 días hábiles
• Métodos de Envío: DHL, FedEx, UPS disponibles
• Política de Devolución: Garantía de satisfacción de 30 días

Preguntas Frecuentes

¿Cuál es la potencia nominal de este variador?

El 22F-D1P5N103 entrega 0.5 HP (0.4 kW) para aplicaciones de motores compactos.

¿Qué opciones de comunicación están disponibles?

RS485 incorporado más protocolos opcionales DeviceNet, Ethernet/IP y PROFIBUS DP.

¿Qué perfiles de arranque/parada se soportan?

Perfiles de aceleración Rampa, Inercia, Freno DC, Rampa a Mantener y Curva S.

¿Cuál es el rango de temperatura de operación?

Este variador opera de -10°C a 50°C (14°F a 122°F).

¿Qué capacidades de E/S incluye?

5 entradas digitales, 1 salida de relé Forma C y entradas analógicas duales (0-10V y 4-20mA).
