Allen-Bradley | Módulo de Entrada Analógica 1746-NR4

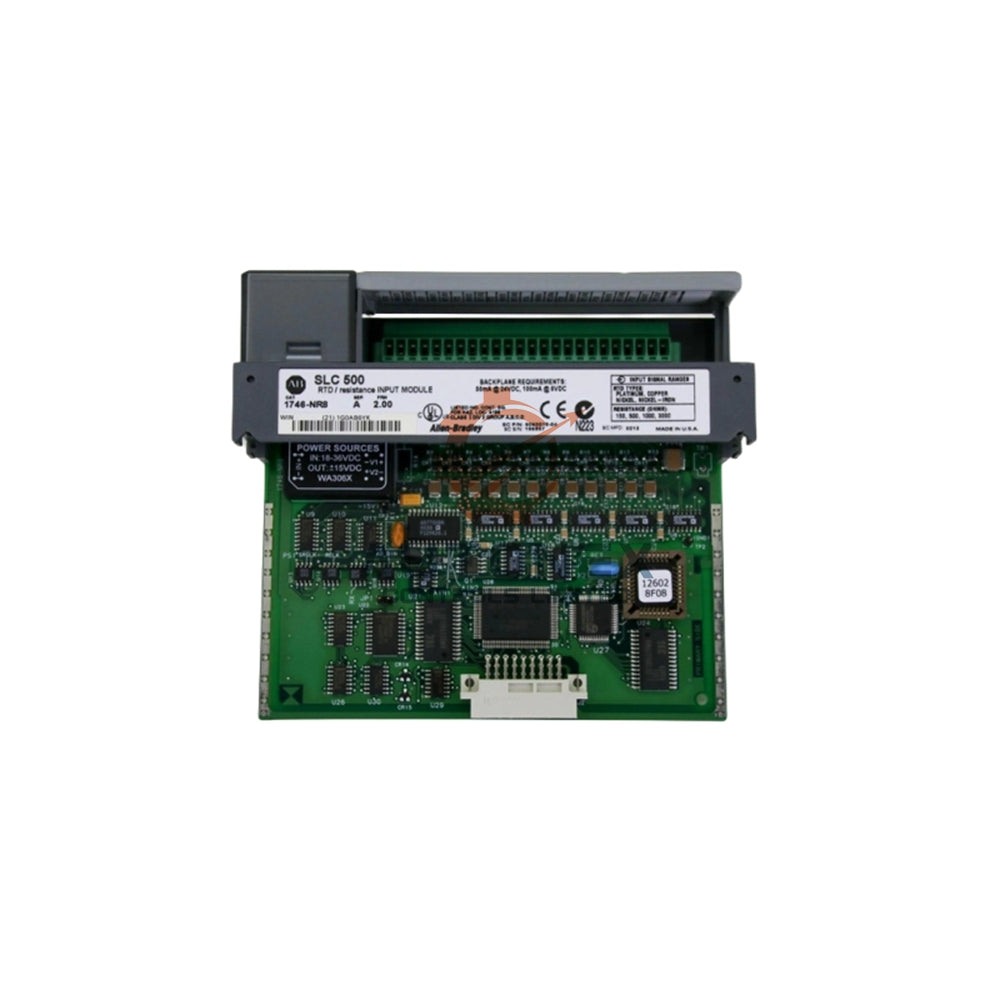

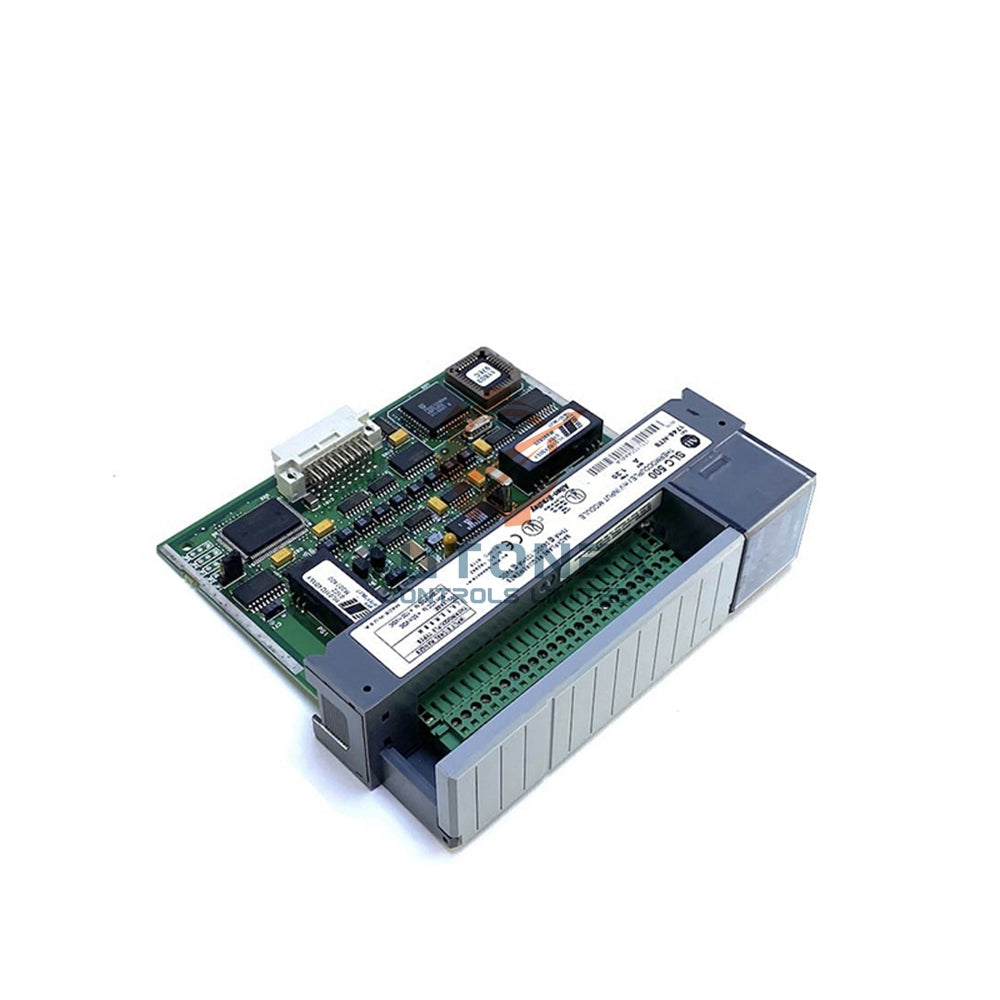

Módulo de Entrada RTD/Resistencia Allen-Bradley 1746-NR4

• Marca: Allen-Bradley
• Serie: sistema controlador programable SLC 500
• Número de modelo: 1746-NR4
• Tipo de Módulo: Entrada analógica RTD/Resistencia de 4 canales
• Canales de Entrada: Cuatro entradas aisladas de RTD/resistencia
• Conversión A/D: método de modulación sigma-delta
• Resolución de Temperatura: 0.01° Celsius

Especificaciones Técnicas de Rendimiento

• El módulo 1746-NR4 proporciona cuatro canales de entrada independientes
• Soporta múltiples tipos de RTD incluyendo Platino, Cobre, Níquel y Níquel Hierro
• El rango de medición cubre desde -200°C a 850°C para la detección de temperatura
• El tiempo de actualización es configurable entre 17 milisegundos y 1.2 segundos por canal
• El ancho de banda varía de 2.62 Hz a 65.5 Hz con filtrado digital de paso bajo programable
• El módulo cuenta con auto-calibración automática cuando cambian los parámetros
• La detección incorporada de sensor roto identifica condiciones de circuito abierto o en cortocircuito

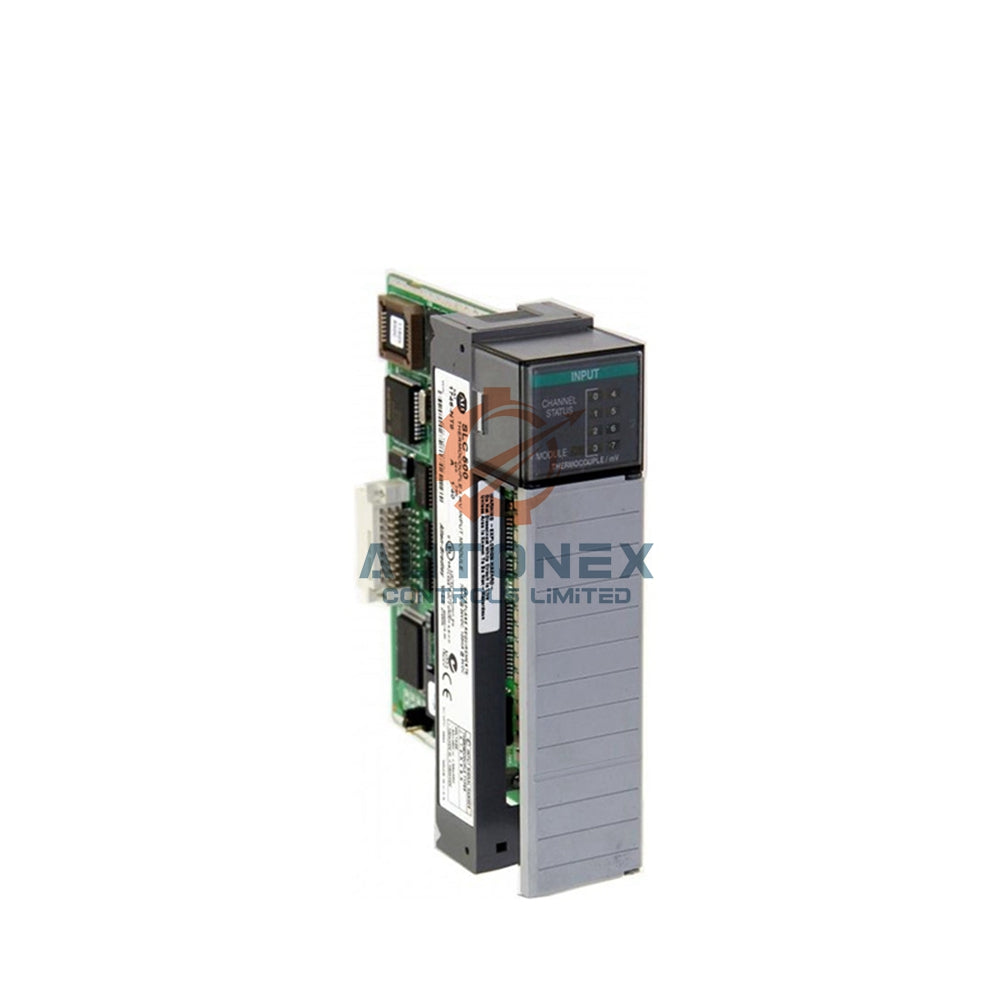

• Cinco LEDs de estado proporcionan indicación de salud del módulo y de cada canal individual

Compatibilidad de Sensor y Entrada

• RTDs de Platino: curvas 385 y 3916 con valores de 100, 200, 500, 1000 ohmios
• RTDs de Cobre: curva 426 con resistencia de 10 ohmios
• RTDs de Níquel: curvas 618 y 672 con resistencia de 120 ohmios
• RTDs de níquel-hierro: curva 518 con resistencia de 604 ohmios
• Entradas de resistencia directa: rangos 0-150Ω, 0-300Ω, 0-500Ω, 0-1000Ω
• Las entradas de resistencia miden desplazamiento, posición u otras variables de proceso
• El módulo proporciona corriente de excitación adecuada para todos los sensores conectados

Especificaciones eléctricas y de seguridad

• Requisito de corriente del backplane es 50 mA tanto a 5V DC como a 24V DC
• Consumo máximo de energía mide solo 1.5 vatios en total
• Clasificación de aislamiento es 500V DC por 1 minuto entre entradas y backplane
• Tolerancia máxima de voltaje en modo común es ±1 voltio
• Protección máxima contra sobrecarga permanente: ±5V DC o ±5 mA
• No se necesita fuente de alimentación externa - alimentado completamente desde el backplane
• Tiempo de respuesta escalón es de 60 milisegundos en entrada, 2.5 milisegundos en salida

Detalles ambientales y de instalación

• Rango de temperatura de operación es 0°C a 60°C (32°F a 140°F)
• Rango de temperatura de almacenamiento de -40°C a 85°C (-40°F a 185°F)
• Instalar en cualquier ranura del chasis 1746 excepto la ranura 0 (reservada para el procesador)
• Compatible con hardware SLC 500 de estilo fijo y modular
• Funciona con el chasis de expansión 1746-A2 para flexibilidad del sistema
• Soporta configuraciones tanto de chasis local como de E/S remota
• Diseño compacto que ahorra espacio valioso en el panel de control

Información de embalaje y envío

• Cada módulo 1746-NR4 se envía como nuevo y original de fábrica
• Todos los artículos vienen completos en el embalaje del fabricante con documentación
• Mantenemos stock para envío inmediato tras la confirmación del pedido
• El tiempo estándar de procesamiento y envío es dentro de 5 días hábiles
• Los transportistas disponibles incluyen servicios de FedEx, UPS y DHL
• La política de devoluciones acepta devoluciones calificadas dentro de los 30 días posteriores a la entrega

Preguntas Frecuentes

• ¿Qué sensores funcionan con el módulo 1746-NR4?
  El 1746-NR4 soporta RTDs de Platino, Cobre, Níquel y Níquel Hierro, además de entradas de resistencia directa de hasta 1000 ohmios.
• ¿Cuántos sensores de temperatura puedo conectar?
  Puede conectar hasta cuatro sensores RTD separados, uno a cada uno de los canales de entrada del módulo.
• ¿Cuál es la resolución de la medición de temperatura?
  Este módulo ofrece alta precisión con una resolución de 0.01° Celsius para un monitoreo preciso de la temperatura.
• ¿Puedo medir la resistencia directamente sin RTDs?
  Sí, el módulo acepta entradas de resistencia directa en rangos de 0-150Ω a 0-1000Ω para diversas aplicaciones.
• ¿Dónde instalo este módulo en el chasis?
  Instale el 1746-NR4 en cualquier ranura de un chasis 1746 excepto la ranura 0, que es solo para el procesador.
• ¿El módulo necesita un cableado de alimentación separado?
  No, el módulo recibe toda la energía necesaria directamente desde la conexión del backplane del SLC 500.
• ¿Cómo maneja el módulo las fallas de los sensores?
  Los diagnósticos integrados detectan sensores abiertos o en cortocircuito y reportan estas condiciones al controlador.
