Módulo ABB DI828 S800 I/O | Entrada de 16 canales 120V CA/CC

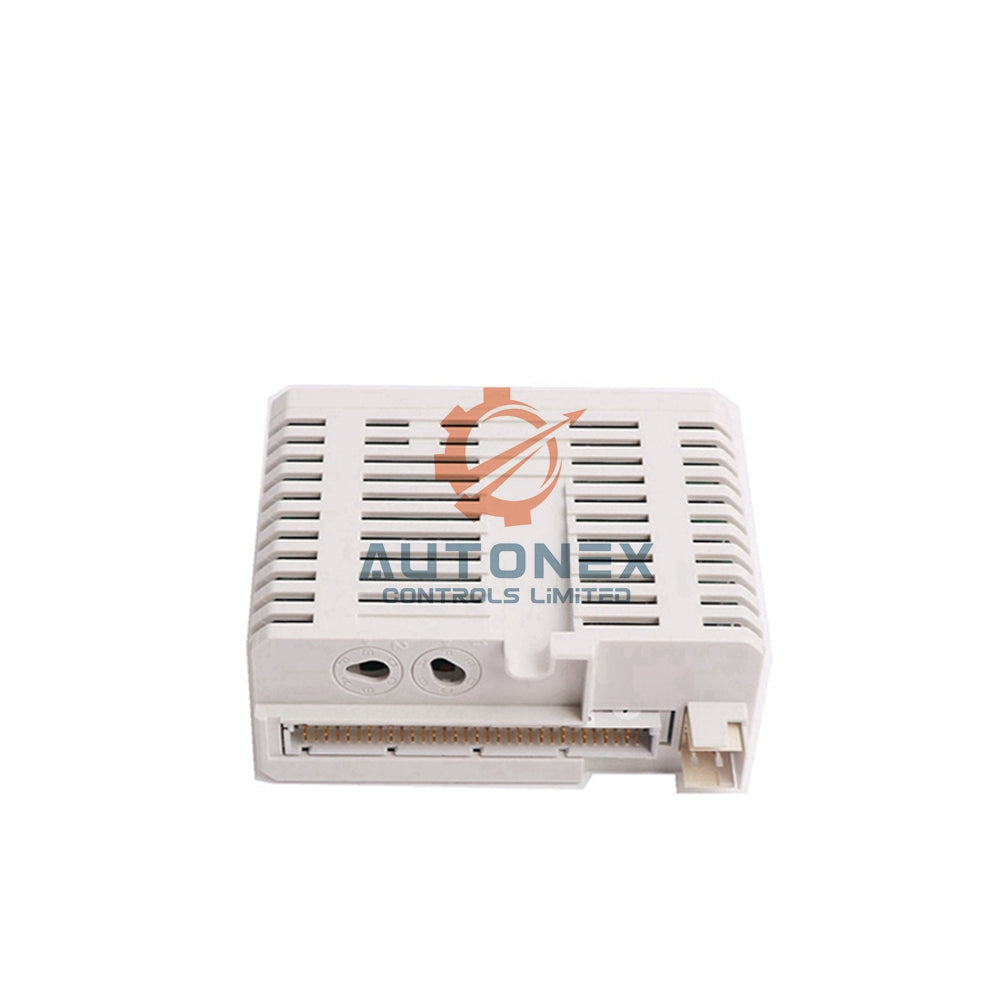

ABB DI828 Módulo de Entrada Digital de 16 Canales 120V AC/DC

El DI828 de ABB ofrece una adquisición de señales versátil para su sistema S800 I/O. Este módulo de 16 canales maneja dispositivos de campo tanto de 120V AC como DC con precisión. Ofrece un aislamiento robusto y un rendimiento fiable para diversas aplicaciones industriales. El DI828 garantiza una operación estable en entornos eléctricos desafiantes.

Características Clave del Producto

• Dieciséis canales de entrada individualmente aislados para señales AC y DC
• Amplio rango de voltaje de entrada: 77-130V AC y 75-130V DC para lógica '1'
• Supervisión de voltaje usando el Canal 1 para la operación de los Canales 2-8
• El Canal 16 proporciona monitoreo de voltaje para el grupo de Canales 9-15
• Cuatro tiempos de filtro digital seleccionables de 2.5 a 20 milisegundos
• Indicador LED brillante de estado para cada uno de los dieciséis canales
• Filtro analógico incorporado con temporización precisa de retardo de encendido/apagado

Especificaciones Técnicas Detalladas

• Marca: ABB
• Modelo: DI828
• Número de Artículo: 3BSE069054R1
• Número de Canales: 16
• Tipo de Señal: Corriente de Sumidero
• Rango de Voltaje de Entrada AC: 77 a 130 V AC
• Rango de Voltaje de Entrada DC: 75 a 130 V DC
• Corriente de Entrada AC: 8.5 mA a 120V AC
• Corriente de Entrada DC: 2.4 mA a 120V DC
• Impedancia de Entrada AC: 14.2 kΩ
• Impedancia de Entrada DC: 50 kΩ
• Rango de Frecuencia de Entrada: 47-63 Hz
• Aislamiento: Aislamiento individual por canal
• Voltaje Nominal de Aislamiento: 250 V

Datos Ambientales y Físicos

• Temperatura de Operación: 0 a +55 °C (32 a 131 °F)
• Temperatura de Almacenamiento: -40 a +70 °C (-40 a 158 °F)
• Humedad Relativa: 5 a 95%, sin condensación
• Clase de Protección: IP20 según IEC 60529
• Grado de Contaminación: Grado 2
• Protección contra Corrosión: ISA-S71.04 G3
• Peso: 0.15 kg (0.33 lbs)
• Dimensiones: 45 x 119 x 102 mm

Procesamiento de Señales y Temporización

• Tiempos de Filtro Seleccionables: 2.5±0.5, 5±1, 10±2, 20±4 ms
• Retardo de Encendido del Filtro Analógico: 5 milisegundos típico
• Retardo de Apagado del Filtro Analógico: 10 milisegundos típico
• Longitud Máxima de Cable AC: 200 metros con 100 pF/m
• Longitud Máxima de Cable DC: 600 metros para operación fiable
• Disipación de Potencia: 3.5 W típico en condiciones normales

Diagnósticos e Indicadores

• Panel frontal con LEDs de Fallo (F), Funcionamiento (R) y Advertencia (W)
• Indicador de estado individual para cada uno de los dieciséis canales
• Detección automática de errores de canal para entradas de supervisión
• Todos los señales de diagnóstico accesibles a través de la interfaz ModuleBus
• Activación del LED de advertencia ante pérdida de voltaje de supervisión

Compatibilidad e Instalación

• Diseñado específicamente para uso con TU851 MTU
• Código de clave requerido: EB para instalación correcta del módulo
• Temperatura ambiente máxima de 40°C para montaje vertical
• Consumo de corriente: 45 mA típico en +5V ModuleBus
• Consumo máximo de corriente: 60 mA en alimentación +5V ModuleBus

Embalaje y Envío

• Embalaje industrial seguro para máxima protección
• Incluye un módulo de entrada digital ABB DI828 completo
• Envío mundial mediante servicios de mensajería FedEx, UPS y DHL
• Embalaje profesional que garantiza una entrega segura a nivel mundial

Preguntas Frecuentes

• ¿Qué tipos de señales puede manejar este módulo? Acepta señales tanto de 120V AC como DC en los dieciséis canales
• ¿Cómo funciona la supervisión de voltaje? El Canal 1 monitorea la alimentación para los canales 2-8, el Canal 16 para 9-15
• ¿Cuáles son las opciones de tiempo de filtro disponibles? Cuatro tiempos seleccionables: 2.5, 5, 10 y 20 milisegundos
• ¿Cuál es la longitud máxima de cable para señales DC? Puede usar hasta 600 metros de cable de campo para aplicaciones DC
• ¿Con qué MTU es compatible este módulo? El DI828 funciona específicamente con la unidad terminal de módulo TU851
