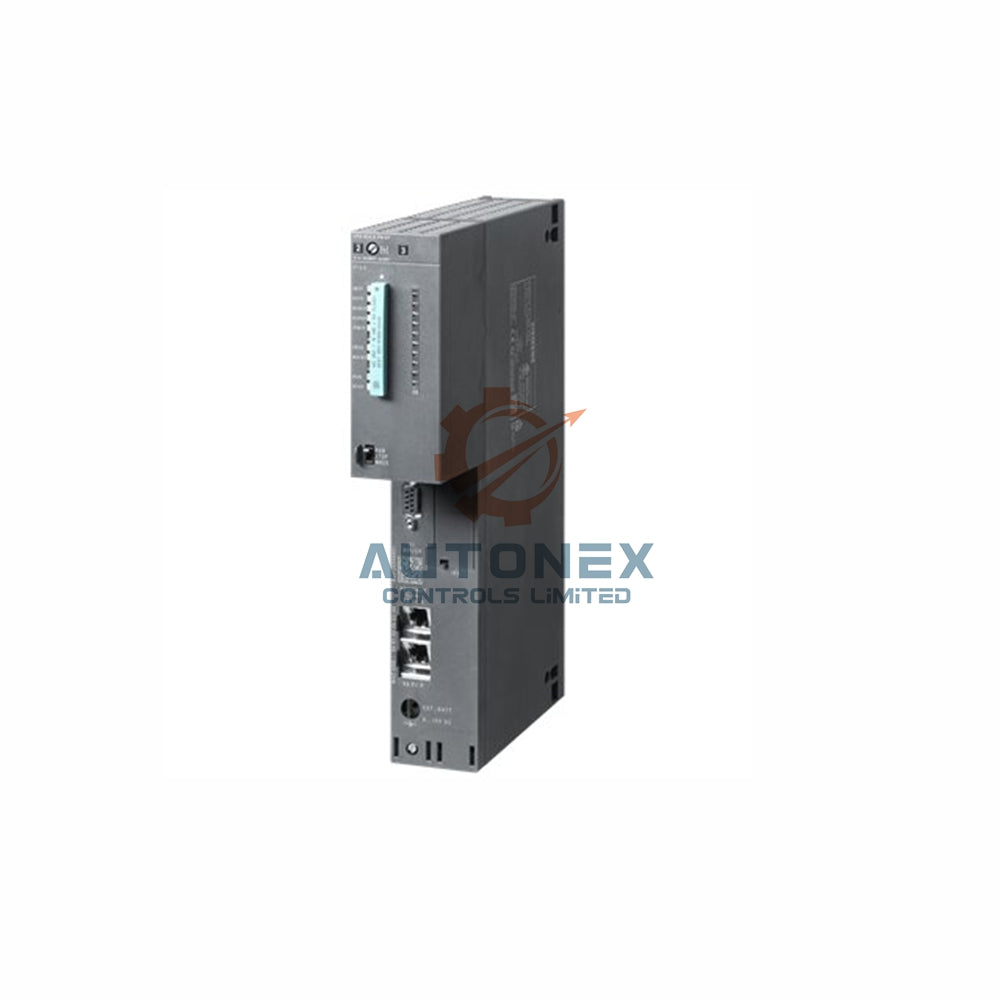

Módulo CPU 414-5H PN/DP Siemens 6ES7414-5HM06-0AB0

6ES7414-5HM06-0AB0 | SIMATIC S7-400H CPU 414-5H PN/DP

Especificaciones técnicas de un vistazo

• Marca y serie: Siemens SIMATIC S7-400H.
• Tipo de producto: CPU 414-5H PN/DP.
• Versión de firmware: V6.0.
• Paquete de programación: STEP 7 V5.5 SP2 con HF1.
• Interfaces: 1x MPI/DP, 1x DP, 1x PROFINET y 2 puertos para módulos de sincronización.
• Velocidades de procesamiento (típicas): bit/palabra/punto fijo = 18.75 ns; punto flotante = 37.5 ns.
• Memoria de trabajo: 4 MB integrados (2 MB para el programa + 2 MB para datos), no ampliables.
• Memoria de carga: ampliable mediante FEPROM o RAM hasta 64 MB.
• Respaldo: datos remanentes respaldados por batería; corriente de respaldo típica de 180 µA.
• Áreas de direccionamiento: entradas/salidas de E/S de 8 KB cada una; imagen de proceso ajustable hasta 8 KB.
• Canales digitales/analógicos: máx. 65.536 canales digitales / 4.096 canales analógicos (centrales).
• Interfaces maestras DP: 2 integradas; admite hasta 96 esclavos en la tercera interfaz.
• Controlador PROFINET IO: 1 integrado; admite hasta 256 dispositivos IO.
• Comunicación: enrutamiento S7, IE abierto (TCP/IP, ISO-on-TCP, UDP) y PG/OP.
• Redundancia: redundancia de medios con un tiempo de conmutación típico de 200 ms.
• Diagnóstico y forzado: búfer de diagnóstico con 3.200 entradas; forzado de hasta 256 variables.
• Pérdida de potencia: típica de 7.5 W; alimentación mediante la fuente de alimentación del sistema.
• Dimensiones (An x Al x P): 50 mm x 290 mm x 219 mm; peso aproximado de 995 g.

Preguntas frecuentes (FAQ)

• P: ¿Esta CPU es nueva y original?
  R: Sí, suministramos únicamente piezas Siemens nuevas y originales.
• P: ¿Cuál es el número máximo de esclavos DP en la tercera interfaz?
  R: La tercera interfaz PROFIBUS DP admite hasta 96 esclavos.
• P: ¿Puedo utilizar esta CPU en un sistema redundante?
  R: Sí, está diseñada para sistemas redundantes y de seguridad S7-400H y S7-400F/FH.
• P: ¿Cuál es la pérdida de potencia típica de la CPU?
  R: La pérdida de potencia típica es de 7.5 W.
• P: ¿Admite el modo isócrono?
  R: No, esta CPU no admite el modo isócrono.
• P: ¿Qué corriente requiere la batería de respaldo?
  R: La corriente de respaldo típica es de 180 µA (máx. 1.000 µA).
• P: ¿Cuántas conexiones admite la interfaz PROFINET?
  R: Admite hasta 62 conexiones IE abiertas y hasta 256 dispositivos IO.
• P: ¿Puedo ampliar la memoria de trabajo?
  R: No, los 4 MB de memoria de trabajo están integrados y no son ampliables.
• P: ¿Cuál es el tamaño predeterminado de la imagen de proceso?
  R: El valor predeterminado es de 256 bytes para las entradas y 256 bytes para las salidas.
