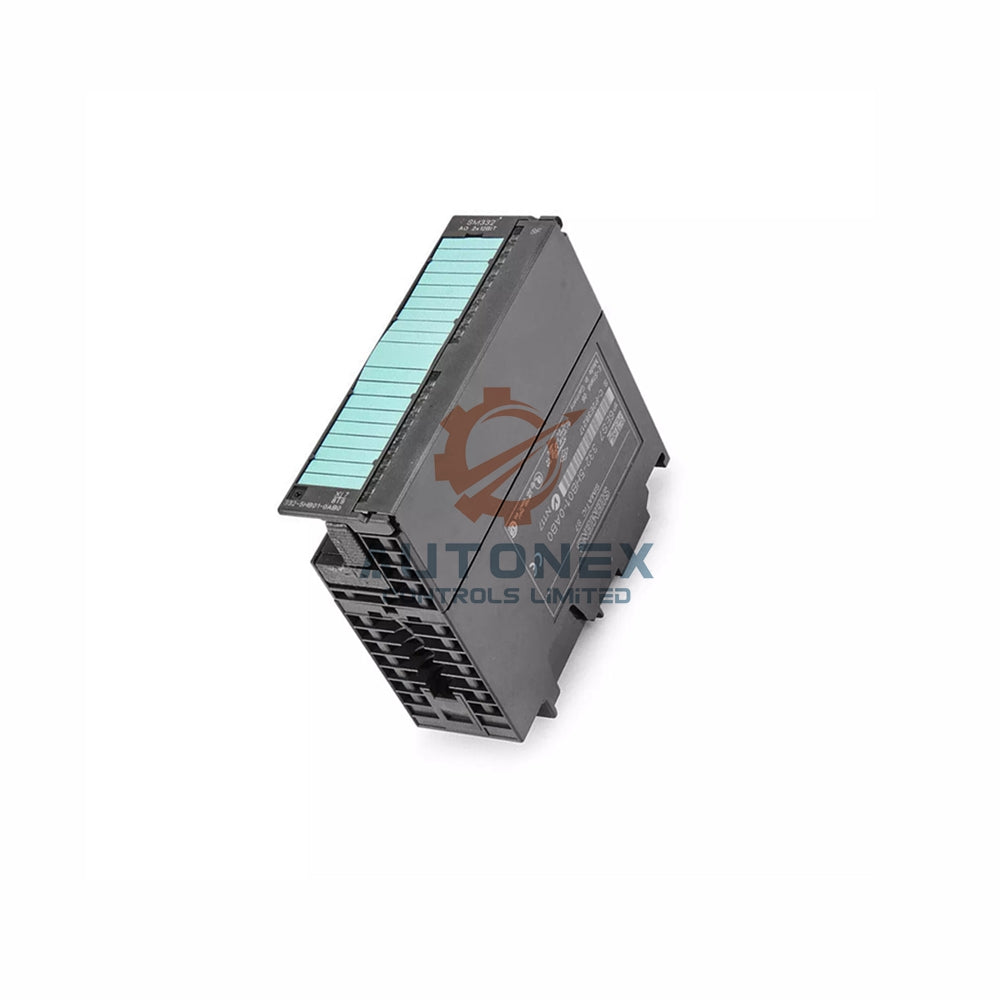

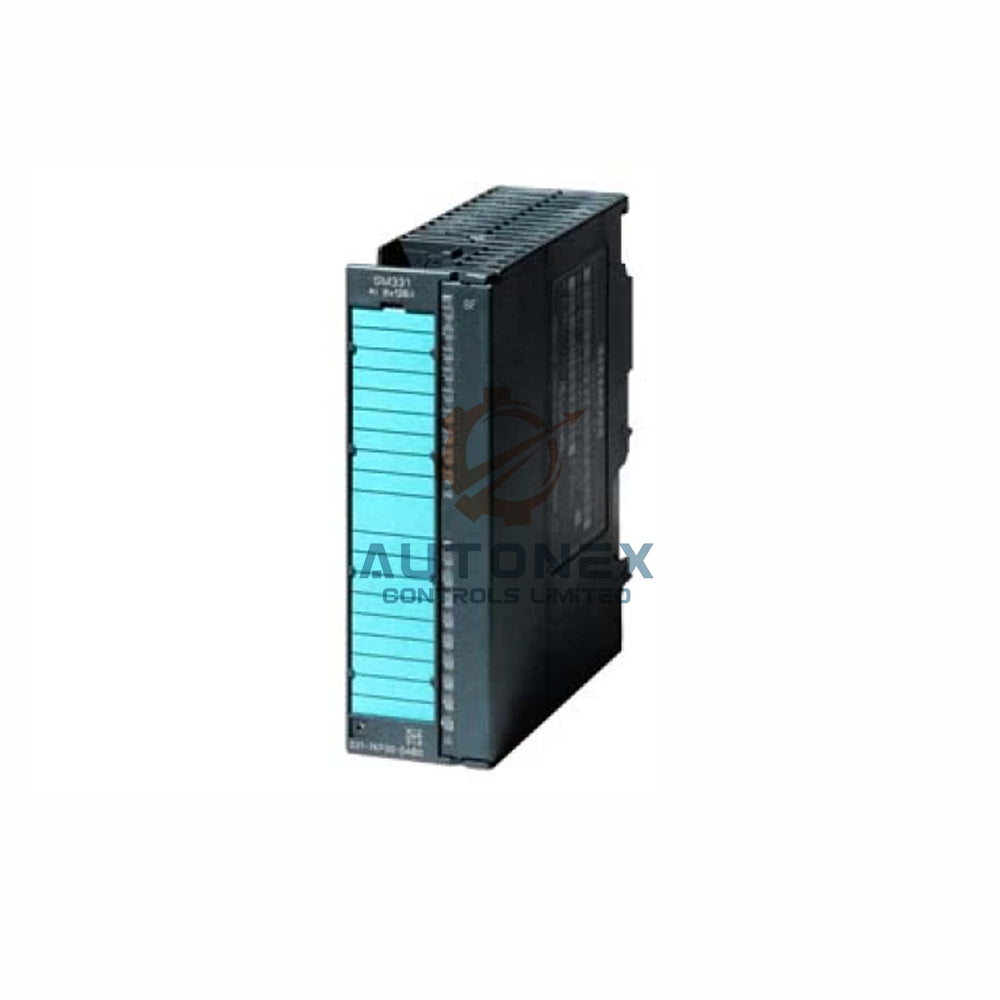

Módulo de entrada analógica Siemens SM331 6ES7331-7KB02-0AB0 S7-300

Módulo de Entrada Analógica 6ES7331-7KB02-0AB0 - Siemens SIMATIC S7-300

• Marca y Modelo: Siemens 6ES7331-7KB02-0AB0 – módulo de entrada analógica aislada SIMATIC S7-300 SM 331.
• Entradas Analógicas: 2 canales aislados para sensores de voltaje (U), corriente (I), termopar y resistencia (RTD).
• Resolución: Selección por software de 9, 12 o 14 bits por canal para equilibrar velocidad y precisión.
• Diagnósticos y Alarmas: Funciones integradas de alarma y diagnóstico que garantizan transparencia del proceso y detección de fallos.
• Aislamiento Eléctrico: Aislamiento galvánico entre canales y el bus de backplane para protección contra interferencias.

Especificaciones Técnicas y Rendimiento

• Rangos de Entrada: 0-10V, ±10V, 0-20mA, 4-20mA, tipos de termopar (B, E, J, K, L, N, R, S, T, U) y resistencia (Pt100, Ni100).
• Resolución por Canal: Configurable en 9/12/14 bits; a 14 bits, el módulo ofrece una linealidad del 0.006% de la escala completa.
• Tiempo de Conversión: Tiempo de integración rápido por canal – típicamente 100 ms con supresión de ruido a 50/60 Hz.
• Rango de Temperatura: Opera de forma fiable entre 0°C y 60°C de temperatura ambiente (almacenamiento: -40°C a +70°C).
• Inmunidad Ambiental: Alta resistencia a interferencias electromagnéticas (EMC) según EN 61000-6-2.
• Error de Medición: Error máximo de linealidad de ±0.05% para entradas de voltaje y corriente (a 25°C).

Guía de Instalación y Conexión

• Instale el módulo en un rack S7-300 usando el sistema estándar de montaje en riel DIN.
• Conecte los sensores mediante el conector extraíble frontal de 20 polos (incluido).
• Configure el tipo y rango de medición usando los interruptores DIP en el panel lateral.
• Utilice cables apantallados para mantener la integridad de la señal y reducir el ruido.
• Asegure una correcta conexión a tierra del apantallamiento al potencial de referencia del módulo.

Contenido del Paquete

• Módulo de entrada analógica 6ES7331-7KB02-0AB0 (SM 331).
• Conector frontal – bloque de terminales de tornillo de 20 polos.
• Tiras de etiquetado y brida para cableado organizado.
• Conector de bus para comunicación con el backplane.

Envío y Logística

• Enviamos a todo el mundo vía FedEx, UPS o DHL – entrega exprés en 3–5 días hábiles.
• Todos los artículos son nuevos y originales, provenientes del stock oficial de Siemens.
• Mantenemos inventario suficiente para despacho inmediato tras la confirmación del pedido.

Preguntas Frecuentes

• P: ¿Este módulo es nuevo y original?
  R: Sí, suministramos módulos Siemens 6ES7331-7KB02-0AB0 100% nuevos y originales directamente de nuestro stock autorizado por fábrica.
• P: ¿Qué tan rápido pueden enviar?
  R: Enviamos dentro de 5 días hábiles tras la confirmación del pago vía DHL, FedEx o UPS.
• P: ¿Cuál es el tiempo típico de conversión por canal?
  R: Con supresión a 50/60 Hz, cada canal convierte en aproximadamente 100 ms.
• P: ¿Puedo usar este módulo con tipos de termopar?
  R: Sí, soporta todos los termopares estándar (B, E, J, K, L, N, R, S, T, U) y RTDs.
• P: ¿Cuál es el voltaje de aislamiento entre canales?
  R: El aislamiento galvánico es de 500 V AC/DC entre canales y el backplane.
• P: ¿Ofrecen política de devoluciones?
  R: Sí, aceptamos devoluciones en 30 días para artículos sin usar y en su embalaje original.
• P: ¿El conector de 20 polos está incluido?
  R: Sí, el paquete incluye el conector frontal con terminales de tornillo.
