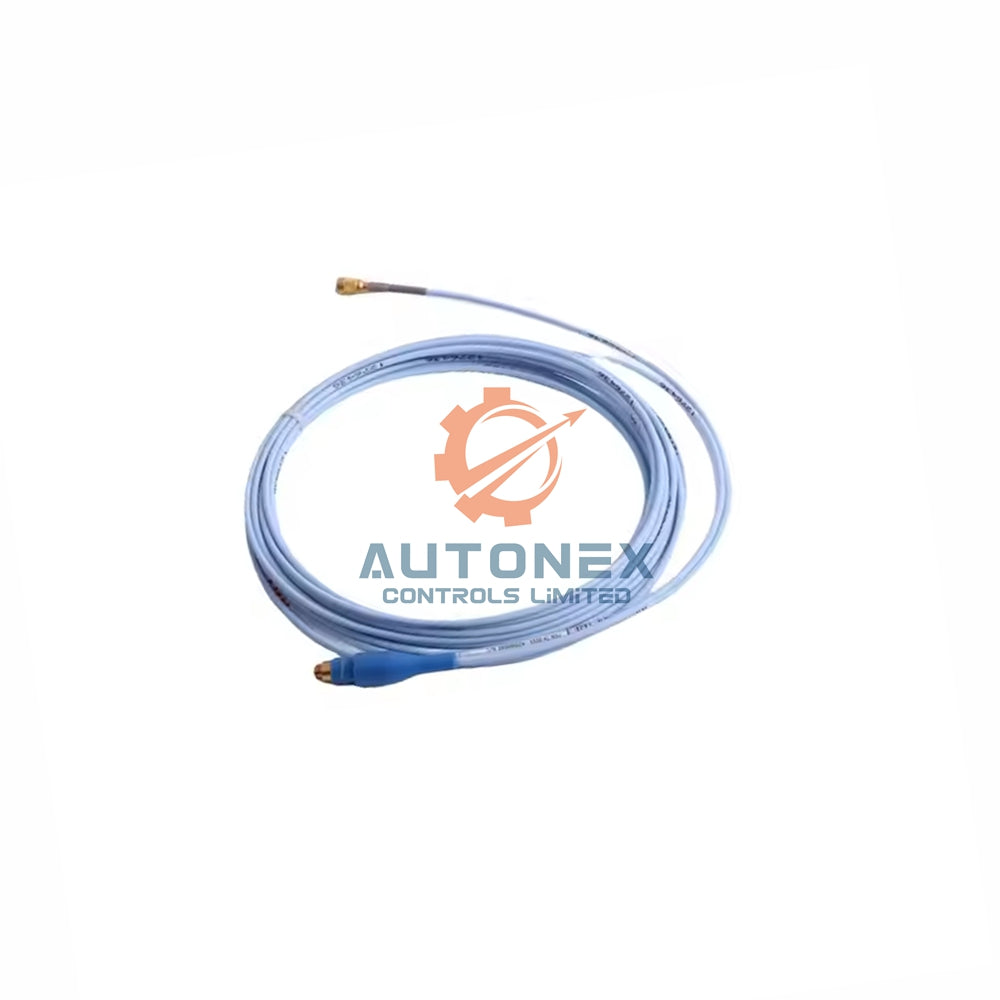

330930-065-03-00 Bently Nevada 3300 NSv Cable de extensión de 6,5 m

Cable de extensión Bently Nevada 330930-065-03-00 3300 NSv

• Marca y modelo: Bently Nevada 330930-065-03-00 pertenece a la serie 3300 NSv.
• Longitud del cable: La opción 065 proporciona una longitud de 6,5 metros (21,3 pies).
• Conector y armadura: La opción 03 significa que no incluye armadura de acero inoxidable, pero sí un protector de conector.
• Aprobación de organismos: La opción 00 significa que no se requiere una aprobación específica de organismos.
• Material y temperatura: Aislamiento FEP coaxial de 75 Ω. Rango de funcionamiento: de -51°C a +177°C (-60°F a +351°F).
• Peso: El peso de envío es de 1,5 kg.

Especificaciones técnicas

• Propiedades eléctricas: Resistencia de CC del conductor central: 0,220 Ω/m (0,067 Ω/pie). Resistencia del blindaje: 0,066 Ω/m (0,020 Ω/pie).
• Capacitancia: La capacitancia típica del cable de extensión es de 69,9 pF/m (21,3 pF/pie).
• Rango lineal: 1,5 mm (60 mils) en total. El rango lineal comienza a 0,25 mm (10 mils) del objetivo y se extiende hasta 1,75 mm (70 mils).
• Separación recomendada: Ajuste la separación a 1,0 mm (40 mils) para un rendimiento óptimo.
• Salida de voltaje: Aproximadamente de -1 a -13 Vcc en todo el rango lineal.
• Cableado de campo: Utilice 0,2 a 1,5 mm² (16 a 24 AWG) o 0,25 a 0,75 mm² (18 a 23 AWG) con punteras.
• Longitud máxima del cableado de campo: 305 metros (1.000 pies) entre el sensor Proximitor 3300 XL NSv y el monitor.
• Respuesta en frecuencia: Consulte las figuras 16 y 17 para conocer la atenuación de la señal a altas frecuencias con cableados más largos.

Construcción y durabilidad del cable

• Material del núcleo: Cable coaxial de 75 Ω con aislamiento de propileno fluorado de etileno (FEP).
• Material del conector: Los conectores de latón chapados en oro garantizan un contacto fiable y resistencia a la corrosión.
• Resistencia a la tracción: La resistencia máxima nominal a la tracción es de 220 N (50 lb) en la carcasa de la sonda, el cable y los conectores.
• Rango de temperatura: Soporta de -52°C a +177°C (-62°F a +351°F) durante el almacenamiento y el funcionamiento.
• Opción de armadura: La armadura flexible opcional de acero inoxidable AISI 302, con o sin cubierta exterior de FEP, está disponible por separado.
• Protección del conector: Incluye un protector de conector para conexiones seguras.

Directrices de instalación

• Regla de longitud total: Sume la longitud del cable de extensión y la longitud de la sonda para obtener la longitud total del sensor Proximitor.
• Cableado recomendado: Utilice un cable triaxial blindado de tres conductores para obtener la mejor inmunidad al ruido.
• Calibre del cableado de campo: 0,2 a 1,5 mm² (16 a 24 AWG) estándar, o 0,25 a 0,75 mm² (18 a 23 AWG) con punteras.
• Distancia máxima: Mantenga el cableado de campo por debajo de 305 metros (1.000 pies) para una integridad óptima de la señal.
• Ajuste de la separación: Ajuste la separación recomendada a 1,0 mm (40 mils) para obtener mediciones precisas.
• Enrutamiento del cable: Evite las curvas pronunciadas y la tensión excesiva durante la instalación.

Contenido del paquete

• 1 x cable de extensión Bently Nevada 330930-065-03-00 (6,5 metros / 21,3 pies)
• Protector de conector (preinstalado)
• Instrucciones de instalación y manipulación

Preguntas frecuentes (FAQ)

• P: ¿Este cable es nuevo y original?
  R: Sí, suministramos únicamente piezas Bently Nevada nuevas y originales.
• P: ¿Tienen el 330930-065-03-00 en stock?
  R: Sí, mantenemos existencias de este modelo. Consulte la disponibilidad para pedidos urgentes.
• P: ¿Cuál es el plazo de envío?
  R: Enviamos en un plazo de 5 días laborables después de confirmar el pedido.
• P: ¿Qué transportistas utilizan?
  R: Enviamos mediante FedEx, UPS o DHL, según su ubicación.
• P: ¿Puedo devolver este cable?
  R: Sí, aceptamos devoluciones dentro de los 30 días posteriores a la recepción.
• P: ¿Cuál es la regla de longitud total para el sistema 3300 NSv?
  R: La longitud del cable de extensión más la longitud de la sonda debe ser igual a la longitud total del sensor Proximitor.
• P: ¿Cuál es el ajuste de separación recomendado para 330930-065-03-00?
  R: Ajuste la separación a 1,0 mm (40 mils) para un rendimiento óptimo.
• P: ¿Qué incluye la opción de conector 03?
  R: La opción 03 incluye un protector de conector, pero no una armadura de acero inoxidable.
• P: ¿Cuál es la diferencia entre las opciones de armadura 03 y 01?
  R: La opción 01 incluye armadura de acero inoxidable con cubierta de FEP; la opción 03 no tiene armadura, pero incluye un protector de conector.
