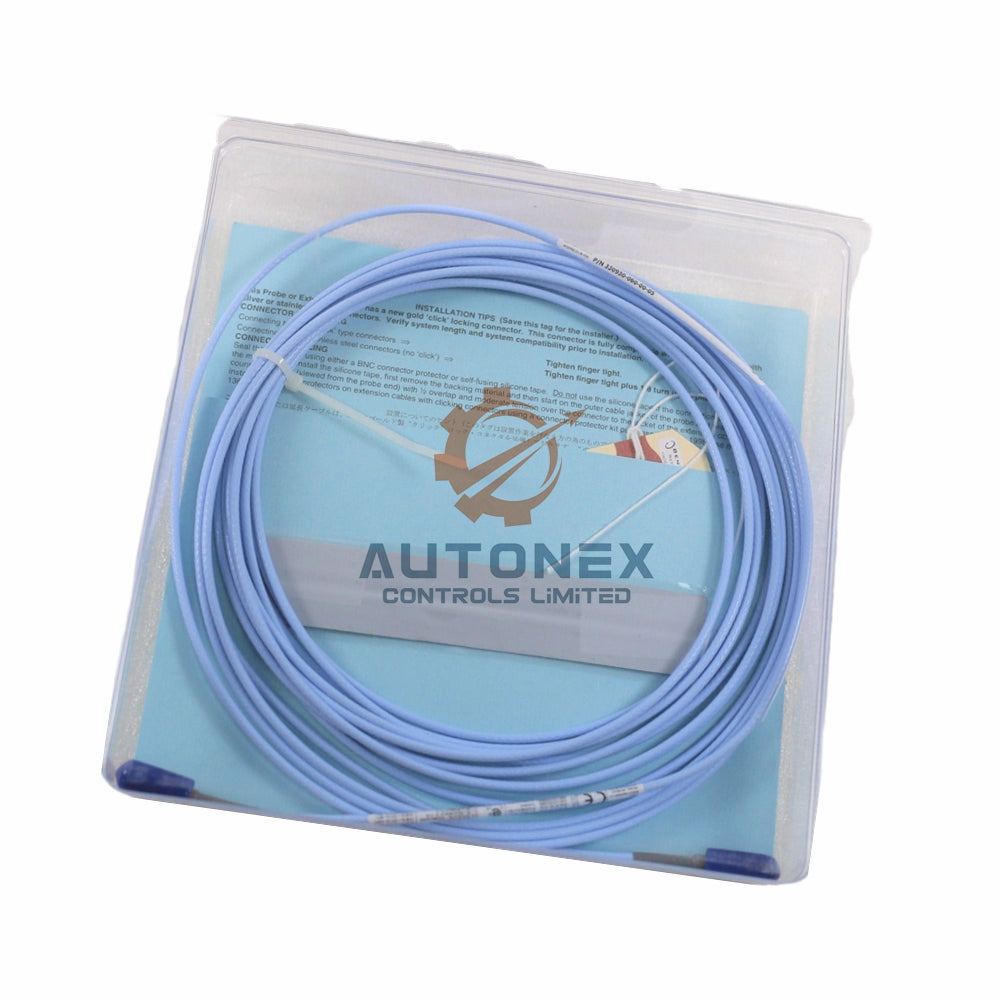

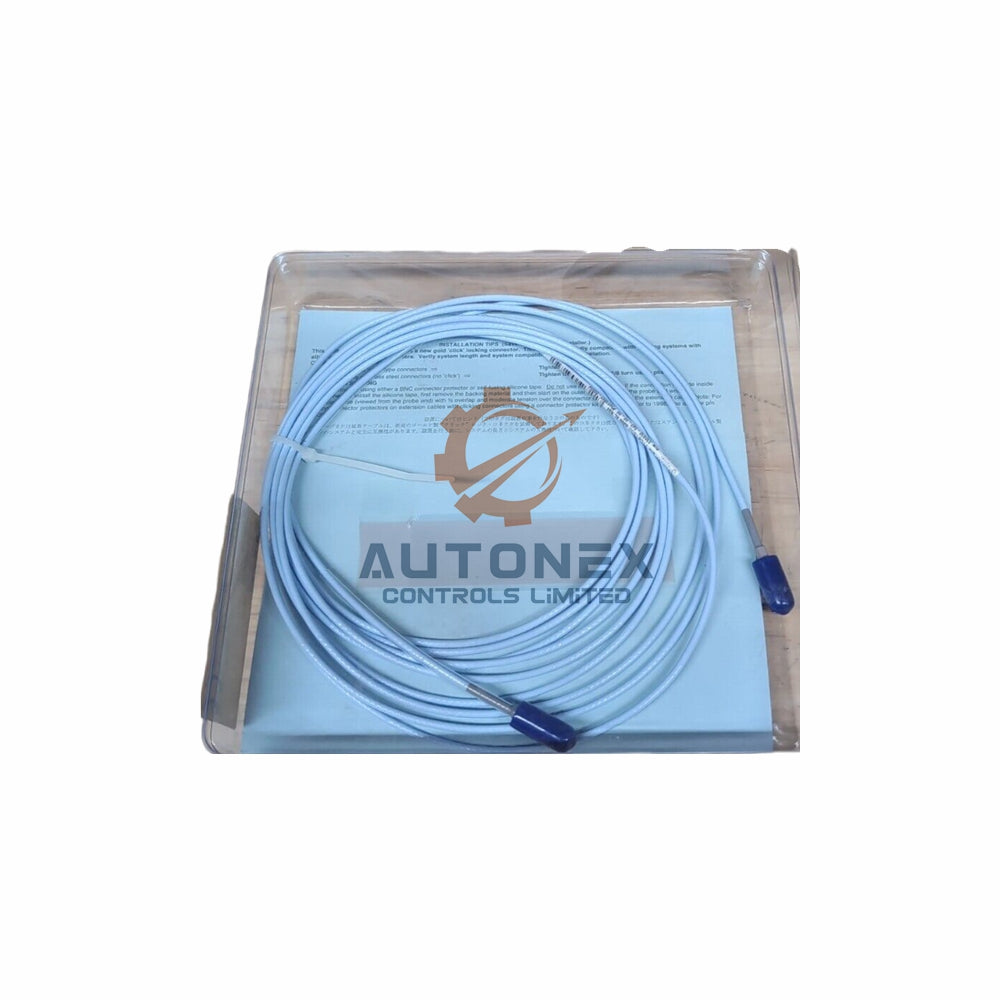

330930-040-03-CN Cable de extensión NSv 3300 de Bently Nevada

Cable de extensión Bently Nevada 330930-040-03-CN 3300 NSv

• Marca y modelo: Bently Nevada 330930-040-03-CN pertenece a la serie 3300 NSv.
• Longitud del cable: La opción 040 proporciona una longitud de 4,0 metros (13,1 pies).
• Conector y armadura: La opción 03 significa que no incluye armadura de acero inoxidable, pero sí un protector de conector.
• Homologación de la agencia: La homologación específica para el país CN cumple las normas regionales.
• Material y temperatura: Aislamiento FEP coaxial de 75 Ω. Rango de funcionamiento y almacenamiento: de -51°C a +177°C (de -60°F a +351°F).
• Peso: El peso de envío es de 1,5 kg.

Especificaciones técnicas

• Propiedades eléctricas: Resistencia de CC del conductor central: 0,220 Ω/m (0,067 Ω/pie). Resistencia del blindaje: 0,066 Ω/m (0,020 Ω/pie).
• Capacitancia: La capacitancia típica del cable de extensión es de 69,9 pF/m (21,3 pF/pie).
• Rango lineal: 1,5 mm (60 mils) en total. El rango lineal comienza a 0,25 mm (10 mils) del objetivo y se extiende hasta 1,75 mm (70 mils).
• Entrehierro recomendado: Ajuste el entrehierro a 1,0 mm (40 mils) para obtener un rendimiento óptimo.
• Salida de tensión: Aproximadamente de -1 a -13 Vcc en todo el rango lineal.
• Cableado de campo: Utilice cable de 0,2 a 1,5 mm² (16 a 24 AWG) o de 0,25 a 0,75 mm² (18 a 23 AWG) con terminales tubulares.
• Longitud máxima del cableado de campo: 305 metros (1.000 pies) entre el sensor Proximitor 3300 XL NSv y el monitor.
• Respuesta en frecuencia: Consulte las figuras 16 y 17 para ver la atenuación de la señal a altas frecuencias con cableados más largos.

Instalación y manipulación

• Regla de longitud total: Sume la longitud del cable de extensión y la longitud de la sonda para obtener la longitud total del sensor Proximitor.
• Resistencia a la tracción: La resistencia máxima nominal a la tracción es de 220 N (50 lb) en la carcasa de la sonda, el cable y los conectores.
• Material del conector: Los conectores de latón chapados en oro garantizan un contacto fiable y resistencia a la corrosión.
• Cableado recomendado: Utilice un cable triaxial blindado de tres conductores para obtener la mejor inmunidad al ruido.
• Almacenamiento y funcionamiento: Soporta de -52°C a +177°C (de -62°F a +351°F) durante el almacenamiento y el funcionamiento.
• Opción de armadura: Hay disponible una armadura flexible opcional de acero inoxidable AISI 302 SST, con o sin cubierta exterior de FEP.

Contenido del paquete

• 1 cable de extensión Bently Nevada 330930-040-03-CN (4,0 metros)
• Protector de conector (instalado)
• Instrucciones de instalación y manipulación

Preguntas frecuentes (FAQ)

• P: ¿Este cable es nuevo y original?
  R: Sí, suministramos únicamente piezas Bently Nevada nuevas y originales.
• P: ¿Tienen el 330930-040-03-CN en stock?
  R: Sí, mantenemos existencias de este modelo. Consulte la disponibilidad para pedidos urgentes.
• P: ¿Cuál es el plazo de envío?
  R: Enviamos el pedido en un plazo de 5 días laborables tras la confirmación del pedido.
• P: ¿Qué transportistas utilizan?
  R: Enviamos mediante FedEx, UPS o DHL, según su ubicación.
• P: ¿Puedo devolver este cable?
  R: Sí, aceptamos devoluciones dentro de los 30 días posteriores a la recepción.
• P: ¿Cuál es la regla de longitud total para el sistema 3300 NSv?
  R: La longitud del cable de extensión más la longitud de la sonda debe ser igual a la longitud total del sensor Proximitor.
• P: ¿Cuál es el ajuste de entrehierro recomendado?
  R: Ajuste el entrehierro a 1,0 mm (40 mils) para el cable 330930-040-03-CN.
