330930-040-01-05 Cable de extensión blindado NSv Bently Nevada 3300

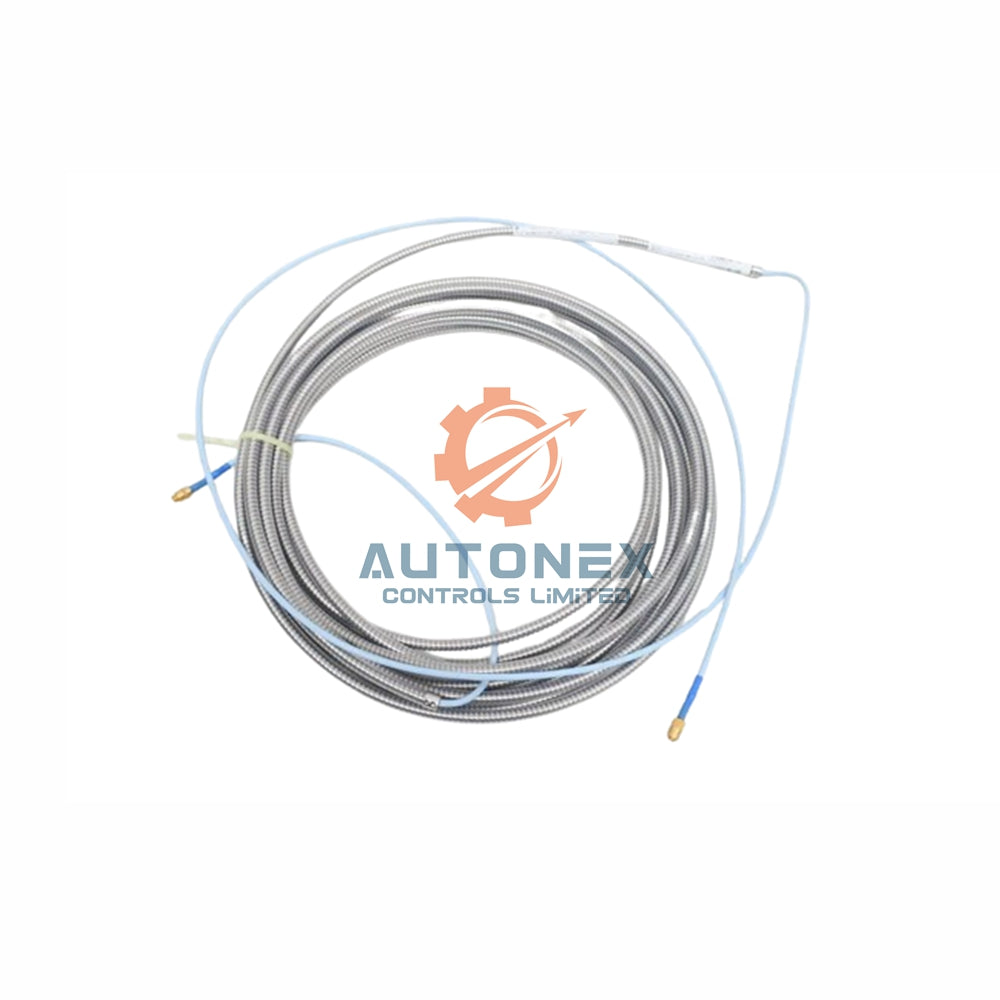

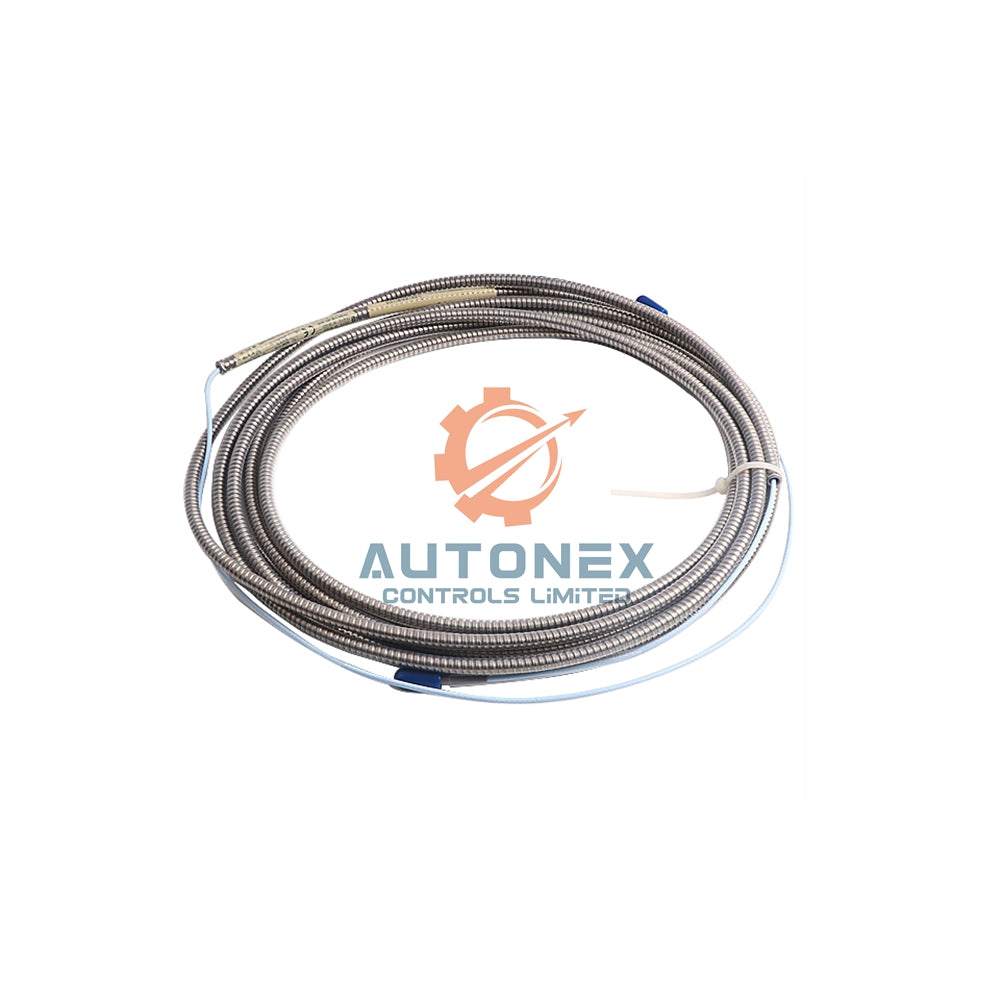

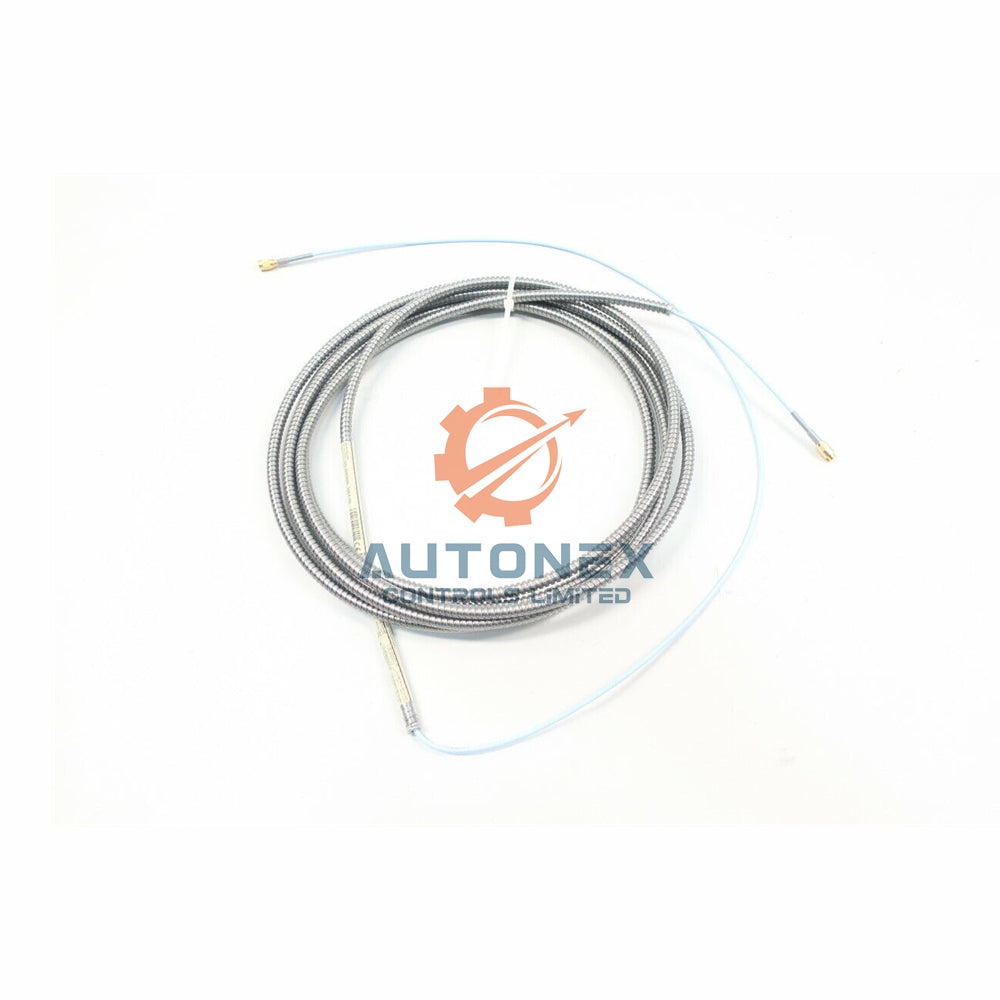

Cable de extensión blindado Bently Nevada 330930-040-01-05 3300 NSv

• Marca y modelo: Bently Nevada 330930-040-01-05 pertenece a la serie 3300 NSv.
• Longitud del cable: La opción 040 proporciona una longitud de 4,0 metros (13,1 pies).
• Conector y blindaje: La opción 01 incluye blindaje de acero inoxidable con una cubierta exterior de FEP.
• Aprobación de organismos: La opción 05 significa que cuenta con aprobaciones de múltiples organismos para uso global.
• Material y temperatura: Aislamiento coaxial de FEP de 75 Ω. Rango de funcionamiento: -51°C a +177°C (-60°F a +351°F).
• Peso: El peso de envío es de 1,5 kg.

Especificaciones técnicas

• Propiedades eléctricas: Resistencia de CC del conductor central: 0,220 Ω/m (0,067 Ω/pie). Resistencia del blindaje: 0,066 Ω/m (0,020 Ω/pie).
• Capacitancia: La capacitancia típica del cable de extensión es de 69,9 pF/m (21,3 pF/pie).
• Rango lineal: 1,5 mm (60 milésimas) en total. El rango lineal comienza a 0,25 mm (10 milésimas) del objetivo y se extiende hasta 1,75 mm (70 milésimas).
• Entrehierro recomendado: Ajuste el entrehierro a 1,0 mm (40 milésimas) para obtener un rendimiento óptimo.
• Salida de tensión: Aproximadamente de -1 a -13 Vcc en todo el rango lineal.
• Cableado de campo: Utilice 0,2 a 1,5 mm² (16 a 24 AWG) o 0,25 a 0,75 mm² (18 a 23 AWG) con punteras.
• Longitud máxima del cableado de campo: 305 metros (1.000 pies) entre el sensor Proximitor 3300 XL NSv y el monitor.
• Respuesta en frecuencia: Consulte las figuras 16 y 17 para ver la atenuación de la señal a altas frecuencias con cableados más largos.

Características de blindaje y durabilidad

• Material del blindaje: Blindaje flexible de acero inoxidable AISI 302 con cubierta exterior de FEP para una protección máxima.
• Resistencia a la tracción: La resistencia máxima nominal a la tracción es de 220 N (50 lb) en la carcasa de la sonda, el cable conductor y los conectores.
• Material del conector: Los conectores de latón chapados en oro garantizan un contacto fiable y resistencia a la corrosión.
• Rango de temperatura: Soporta de -52°C a +177°C (-62°F a +351°F) durante el almacenamiento y el funcionamiento.
• Protección ambiental: La cubierta de FEP ofrece una excelente resistencia química y a la humedad.

Directrices de instalación

• Regla de longitud total: Sume la longitud del cable de extensión y la longitud de la sonda para obtener la longitud total del sensor Proximitor.
• Cableado recomendado: Utilice un cable triaxial blindado de tres conductores para obtener la mejor inmunidad al ruido.
• Calibre del cableado de campo: 0,2 a 1,5 mm² (16 a 24 AWG) estándar, o 0,25 a 0,75 mm² (18 a 23 AWG) con punteras.
• Distancia máxima: Mantenga el cableado de campo por debajo de 305 metros (1.000 pies) para una integridad óptima de la señal.
• Ajuste del entrehierro: Ajuste el entrehierro recomendado a 1,0 mm (40 milésimas) para obtener mediciones precisas.

Contenido del paquete

• 1 x cable de extensión blindado Bently Nevada 330930-040-01-05 (4,0 metros)
• Blindaje de acero inoxidable con cubierta de FEP (preinstalado)
• Protector del conector (incluido)
• Instrucciones de instalación y manipulación

Preguntas frecuentes (FAQ)

• P: ¿Este cable es nuevo y original?
  R: Sí, suministramos únicamente piezas Bently Nevada nuevas y originales.
• P: ¿Tienen disponible el 330930-040-01-05?
  R: Sí, mantenemos existencias de este modelo. Consulte la disponibilidad para pedidos urgentes.
• P: ¿Cuál es el tiempo de envío?
  R: Enviamos el producto en un plazo de 5 días laborables después de confirmar el pedido.
• P: ¿Qué transportistas utilizan?
  R: Enviamos mediante FedEx, UPS o DHL, según su ubicación.
• P: ¿Puedo devolver este cable?
  R: Sí, aceptamos devoluciones dentro de los 30 días posteriores a la recepción.
• P: ¿Cuál es la regla de longitud total para el sistema 3300 NSv?
  R: La longitud del cable de extensión más la longitud de la sonda debe ser igual a la longitud total del sensor Proximitor.
• P: ¿Cuál es el ajuste de entrehierro recomendado para 330930-040-01-05?
  R: Ajuste el entrehierro a 1,0 mm (40 milésimas) para obtener un rendimiento óptimo.
• P: ¿Qué incluye la opción de conector 01?
  R: La opción 01 incluye blindaje de acero inoxidable con una cubierta exterior de FEP para una mayor durabilidad.
