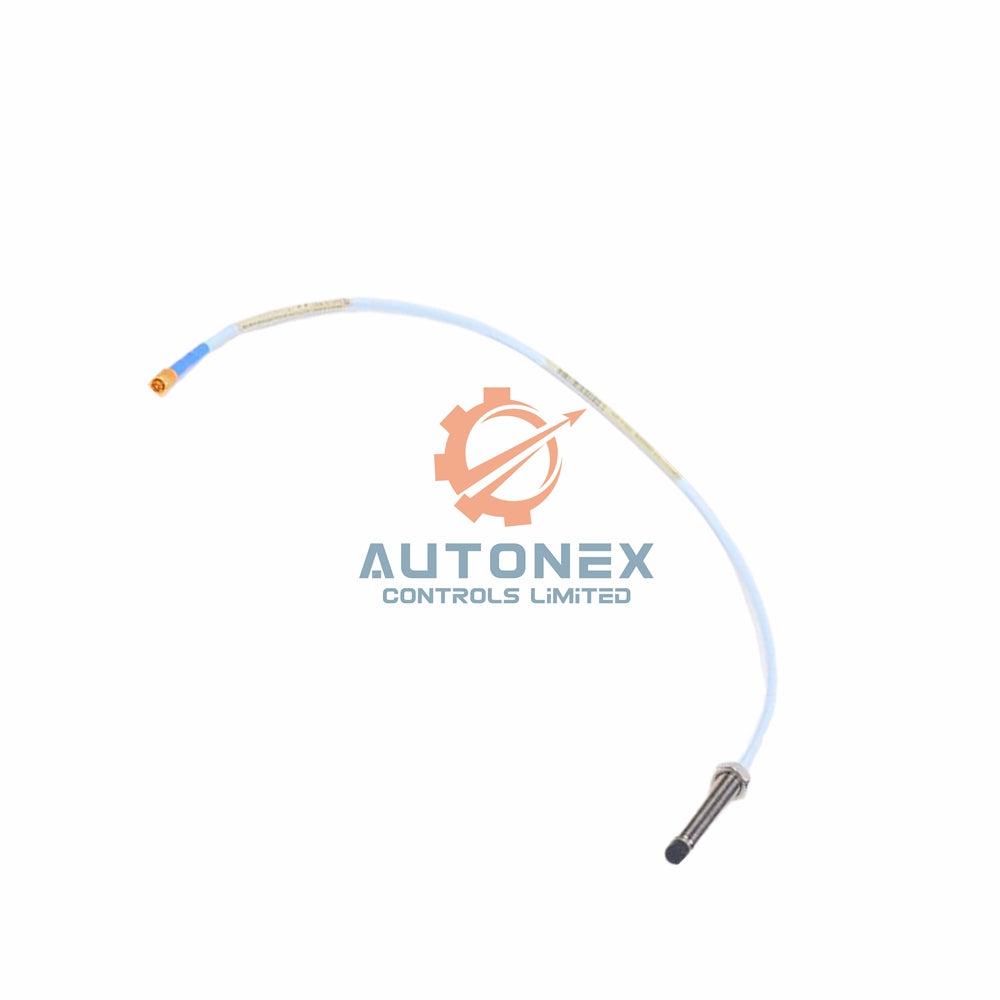

Sonda de proximidad Bently Nevada 3300 NSv 330905-02-10-05-02-00

Sonda de Proximidad Bently Nevada 3300 NSv – 330905-02-10-05-02-00

Especificaciones Técnicas Clave

• Rango Lineal y Separación: 1.5 mm (60 mils) desde 0.25 mm hasta 1.75 mm (10 a 70 mils). Separación recomendada: 1.0 mm (40 mils).
• Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil), +12.5%/-20% incluyendo error de intercambiabilidad.
• Desviación de la Mejor Línea Recta Ajustada (DSL): Menos de ±0.06 mm (±2.3 mils).
• Respuesta en Frecuencia: 0 a 10 kHz: +0, -3 dB típico con hasta 305 metros de cableado de campo.
• Resistencia DC de la Sonda: Centro al conductor exterior: 4.0 ± 0.5 ohmios para longitud de sonda de 0.5 metros.
• Cable de Extensión: Conductor central 0.220 Ω/m, blindaje 0.066 Ω/m, capacitancia típica 69.9 pF/m.

Clasificaciones Ambientales y Mecánicas

• Temperatura de Operación: -52°C a +177°C (-62°F a +351°F).
• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS); carcasa: acero inoxidable AISI 304.
• Sello de Presión: Diseño de junta tórica Viton; las sondas no se prueban a presión antes del envío.
• Radio Mínimo de Curvatura: 25.4 mm (1.0 pulg) con o sin armadura.
• Torque Recomendado: Ajuste manual; máximo 0.56 N•m (5 in•lb) para la carcasa de la sonda.

Instalación y Compatibilidad

• Esta sonda 3300 NSv es intercambiable mecánica y eléctricamente con la sonda 3300 RAM y el cable de extensión anteriores.
• Ofrece resistencia química mejorada para aplicaciones en compresores de proceso.
• Las características de vista lateral superan a las de la sonda 190 de la serie 3000 a la misma distancia de separación.
• Engranaje de rosca: M10x1, longitud máxima 15 mm. Torque conector a conector: 7.5 N•m (recomendado) para carcasas 3/8-24 o M10X1.
• Cableado de campo: 0.2 a 1.5 mm² (16-24 AWG), use cable triada blindada de tres conductores hasta 305 metros.

Preguntas Frecuentes (FAQ)

• P: ¿Es esta sonda compatible con mi cable de extensión 3300 RAM existente?
  R: Sí. La sonda y el cable de extensión 3300 NSv son totalmente intercambiables con la serie 3300 RAM anterior.
• P: ¿Cuál es la configuración de separación recomendada para esta sonda?
  R: Recomendamos una separación de 1.0 mm (40 mils) para un rendimiento lineal óptimo.
• P: ¿Puedo usar esta sonda en un ambiente de compresor de alta presión?
  R: Sí. La sonda tiene resistencia química mejorada y un sello de junta tórica Viton, adecuado para muchas aplicaciones de compresores de proceso.
• P: ¿La sonda viene con certificado o garantía?
  R: Esta oferta incluye la sonda en embalaje original nuevo. Para detalles de certificación, por favor contacte a nuestro equipo de ventas.
• P: ¿Cuál es la longitud máxima de cableado de campo que puedo usar?
  R: Hasta 305 metros (1000 pies) de cable triada blindada de tres conductores con atenuación de señal según los gráficos de respuesta en frecuencia.
• P: ¿Cuál es la política de devoluciones?
  R: Aceptamos devoluciones en 30 días para artículos sin abrir y en condición original.
