Sonda Blindada 3300 NSv | Bently Nevada 330904-08-15-70-02-05

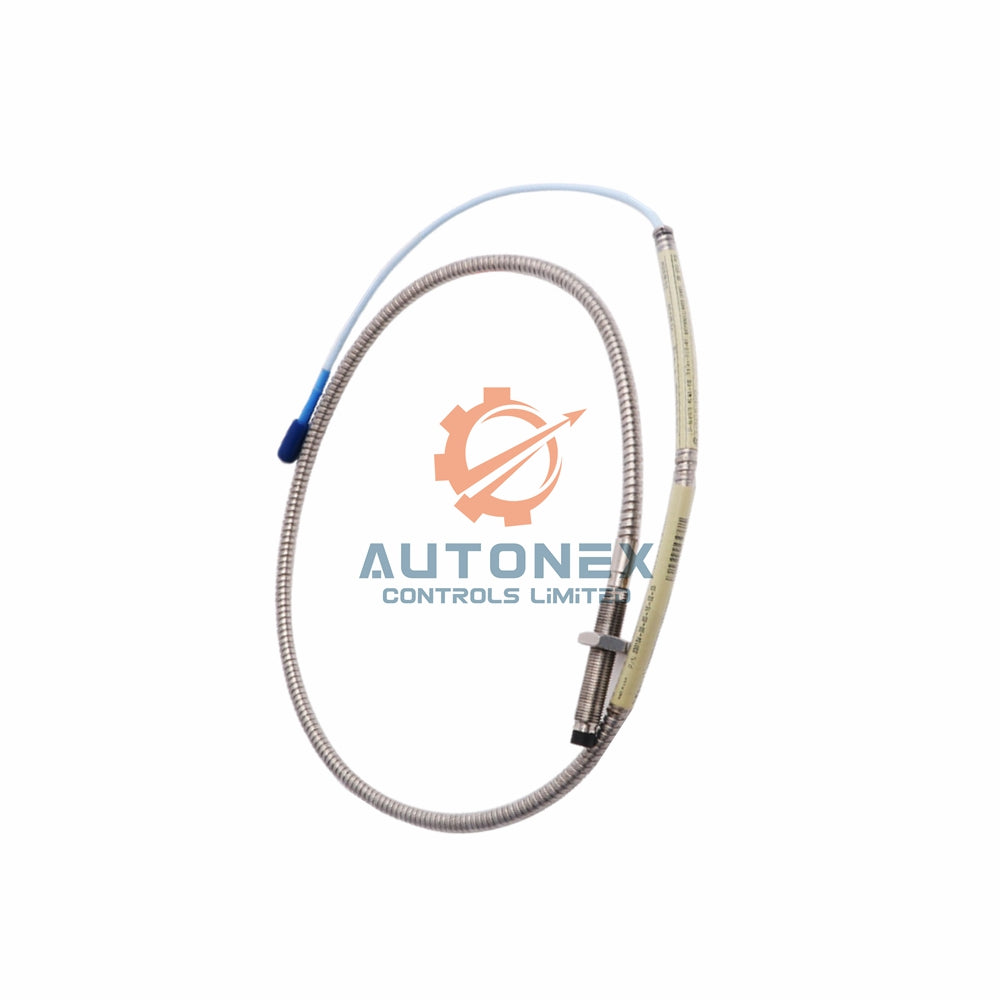

Sonda de Proximidad 3300 NSv 330904-08-15-70-02-05 con Armadura - Sensor Industrial Robusto

Especificaciones Técnicas Clave

• Rango Lineal: 1.5 mm (60 mils), comenzando desde 0.25 mm (10 mils) fuera del objetivo.
• Separación Recomendada: 1.0 mm (40 mils) para un rendimiento óptimo.
• Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil) con error de intercambiabilidad de ±12.5%/-20%.
• Respuesta en Frecuencia: 0 a 10 kHz (+0, -3 dB) con hasta 305 metros de cableado de campo.
• Desviación del DSL: Menor a ±0.06 mm (±2.3 mils) para asegurar alta linealidad.
• Tamaño del Objetivo: Diámetro mínimo de 8.9 mm (0.35 in); recomendado 13 mm (0.5 in).

Durabilidad Ambiental y Física

• Temperatura de Operación: -52°C a +177°C (-62°F a +351°F) para ambientes severos.
• Material de la Punta de la Sonda: Sulfuro de polifenileno (PPS) que ofrece excelente resistencia química.
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 304 (SST) para construcción robusta.
• Protección con Armadura: Este modelo incluye armadura de acero inoxidable para durabilidad del cable.
• Clasificación de Presión: Sella presión diferencial con un anillo tórico de Viton.
• Radio Mínimo de Curvatura: 25.4 mm (1.0 in) para enrutamiento flexible del cable.

Características Eléctricas y Cableado

• Resistencia DC de la Sonda (RPROBE): 5.9 ± 0.9 ohmios para la sonda de 7.0 metros.
• Resistencia DC del Cable de Extensión: Conductor central 0.220 Ω/m, blindaje 0.066 Ω/m.
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/ft) típico.
• Cableado de Campo: Use cable triada blindada de tres conductores de 0.2 a 1.5 mm2 (16 a 24 AWG).
• Longitud Máxima de Cableado de Campo: 305 metros (1,000 pies) entre el sensor y el monitor.

Detalles de Instalación y Pedido

• Configuración del Modelo: 330904 cuenta con rosca M8X1 con protección de armadura.
• Opciones de Longitud: Sin rosca 08 mm, carcasa total 150 mm, longitud total 7.0 metros.
• Tipo de Conector: Conector coaxial Miniatura ClickLoc con cable estándar.
• Torque Recomendado: Ajuste a mano; máximo 0.56 N•m (5 in•lb).
• Torque conector a conector: Máximo 7.3 N•m (65 in•lb) para carcasas M8x1.

Empaque, Entrega y Soporte

• Empaque: Nuevo y original en empaque de fábrica.
• Socios de Envío: Enviamos vía FedEx, UPS o DHL.
• Tiempo de Despacho: Enviaremos su pedido dentro de 5 días hábiles.
• Política de Devoluciones: Aceptamos devoluciones dentro de los 30 días posteriores a la entrega.
• Estado de Inventario: Mantenemos este modelo en stock para pedidos inmediatos.

Preguntas Frecuentes (FAQ)

• ¿Es esta sonda compatible con sistemas Bently Nevada antiguos? Sí, la 3300 NSv es totalmente compatible con sondas y cables de extensión 3300 RAM anteriores.
• ¿Qué ofrece la opción de armadura? La armadura de acero inoxidable proporciona protección extra al cable en ambientes industriales severos.
• ¿Cuál es la presión máxima de operación para esta sonda? Aunque no está probada para presión, sella presión diferencial usando un anillo tórico de Viton.
• ¿Puedo usar esta sonda en un eje menor a 13 mm? Sí, pero puede haber un cambio en el factor de escala. Recomendamos reducir la separación para limitar este efecto.
• ¿Cuál es la longitud estándar del cable para este modelo? La longitud total de la sonda es de 7.0 metros (23.0 pies) con cable coaxial aislado en FEP.
• ¿La sonda incluye múltiples aprobaciones de agencias? Sí, este modelo (Opción 05) cuenta con múltiples aprobaciones de agencias.
