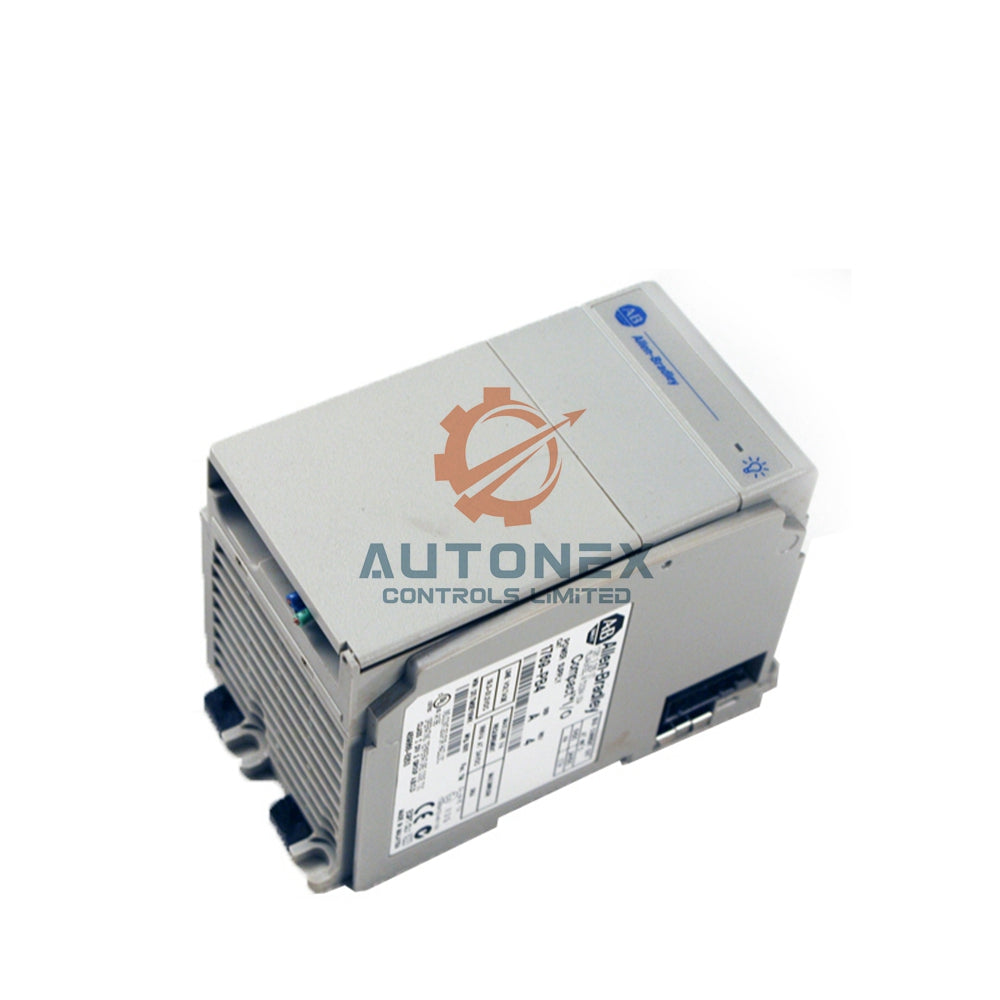

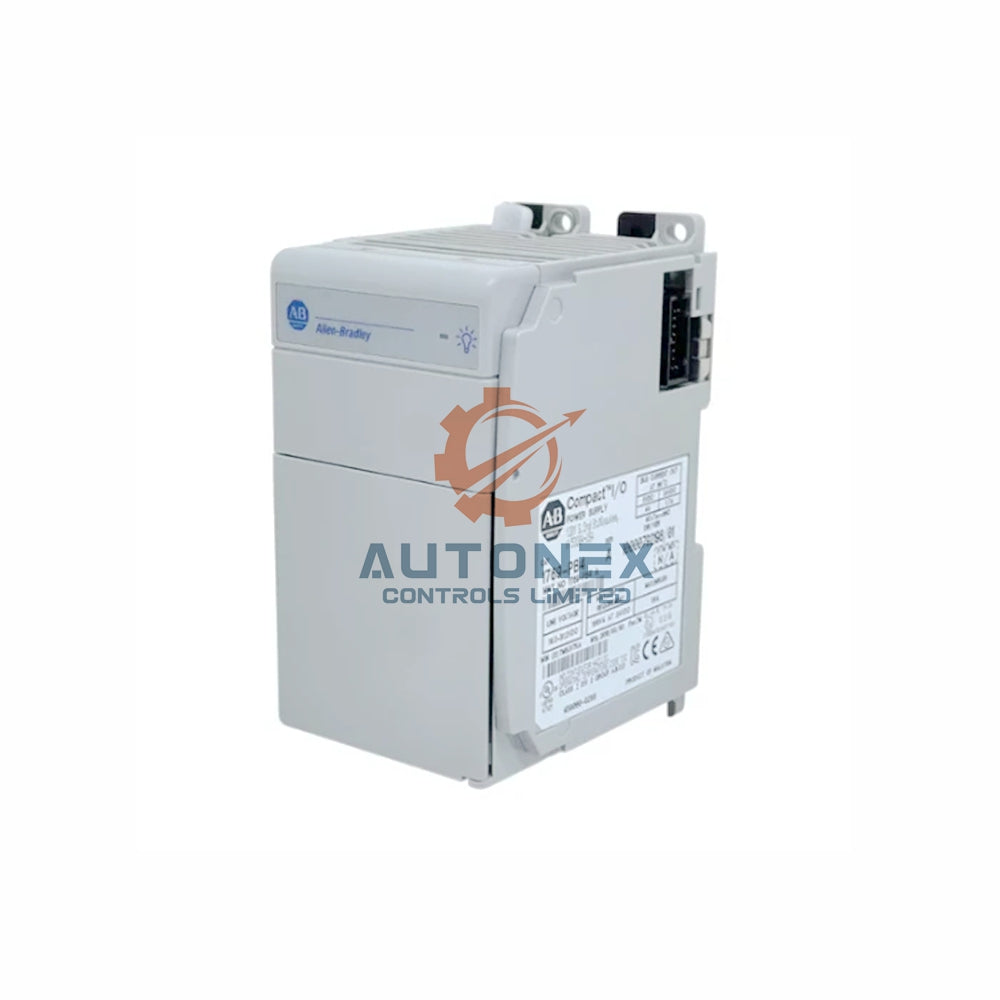

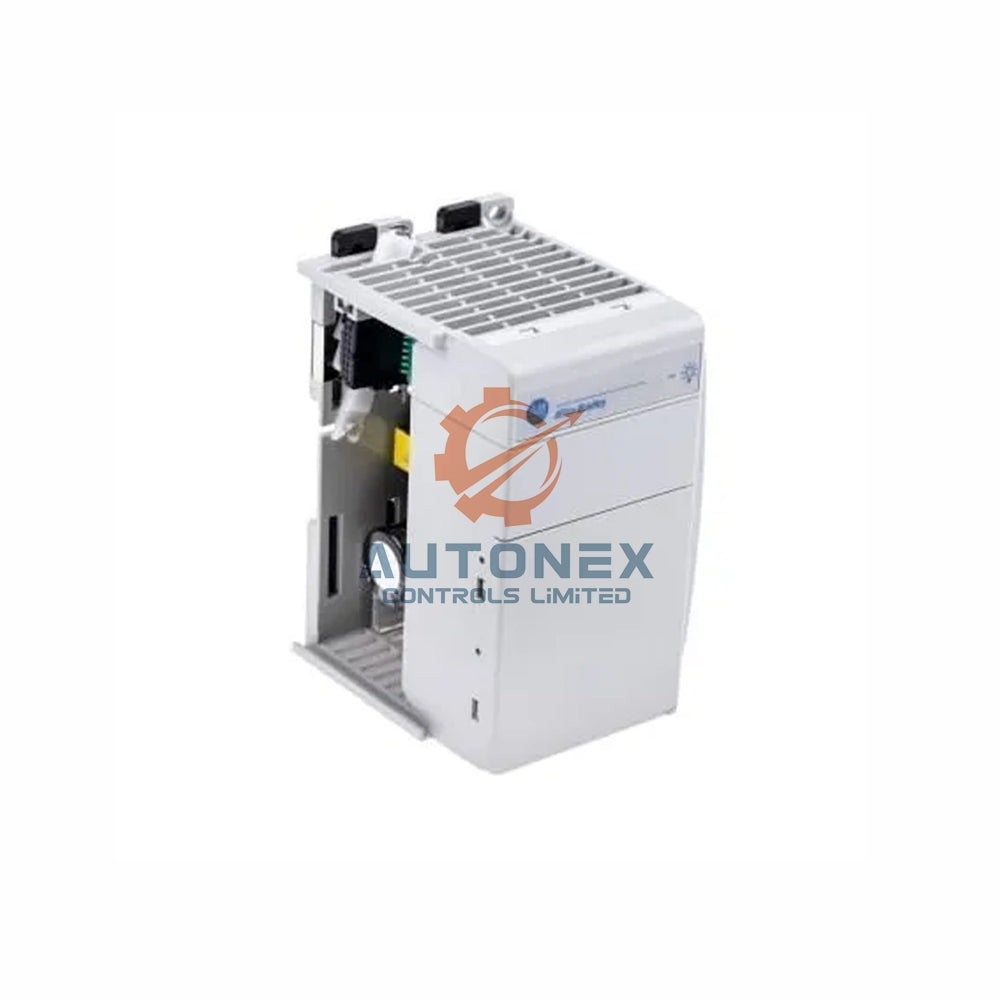

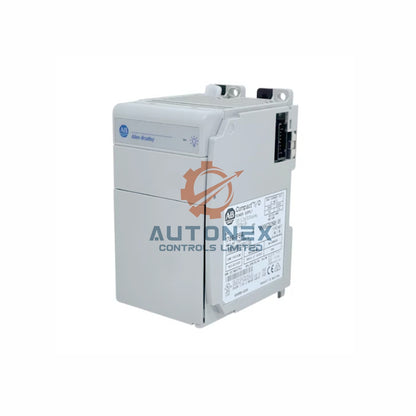

1769-PB4 Fuente de Alimentación DC CompactLogix Allen-Bradley

1769-PB4 Fuente de alimentación de corriente continua CompactLogix de Allen‑Bradley

Especificaciones técnicas

• Marca y modelo: Allen‑Bradley – 1769-PB4 Módulo de fuente de alimentación de corriente continua.
• Rango de voltaje de entrada: 19.2…31.2V CC (nominal 24V CC).
• Capacidad de corriente continua: 4.0 A a 5V CC y 2.0 A a 24V CC.
• Consumo y disipación de energía: 100 VA a 24V CC. Disipación: 14.5 W a 60 °C (140 °F).
• Corriente de irrupción máxima: 30 A a 31.2V CC – protección interna con fusible (Wickmann 19193-6.3A / Littelfuse 021706.3MXP).
• Capacidad de módulos conectables: soporta hasta 8 módulos E/S a cada lado (total 16 módulos).
• Voltaje de aislamiento: 75V continuo, tipo aislamiento reforzado. Prueba rutinaria a 1697V CC durante 1 segundo.
• Especificaciones del cable: Cobre con aislamiento para 90°C; cable sólido 22–14 AWG, trenzado 22–16 AWG. Use 14 AWG para conexiones de alimentación.
• Dimensiones (AlxAnxPr): 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 pulgadas). Altura con pestañas: 138 mm (5.43 pulgadas).
• Peso: aprox. 630 g (1.39 lb). Peso para envío: 2 lb.
• Certificaciones y medio ambiente: c-UL-us (Clase I, Div 2), CE, C-Tick; carcasa estilo abierto.
• Rango de temperatura de operación: 0 a 60 °C (32 a 140 °F). Almacenamiento: -40 a 85 °C (-40 a 185 °F).
• Altitud de operación: hasta 2000 metros (6562 pies).
• Vibración y choque: Vibración operativa de 5 G (10–500 Hz). Choque operativo: 20G (montaje en riel DIN) / 30G (montaje en panel).
• Inmunidad EMC: Inmunidad a RF radiada 10 V/m (80–2000 MHz, 2000–2700 MHz); inmunidad EFT/B ±2 kV a 5 kHz en puertos de alimentación CC.
• Humedad: 5 a 95% de humedad relativa sin condensación.

Durabilidad ambiental y diseño mecánico

• Este 1769-PB4 funciona de manera confiable en temperaturas de 0 a 60 °C (32 a 140 °F) con flujo de aire adecuado.
• Utiliza un diseño de estilo abierto – sin carcasa interna, por lo que se recomienda una protección externa adecuada.
• El módulo soporta vibración operativa de 5 G a 10 a 500 Hz para entornos industriales robustos.
• Clasificaciones de choque operativo: 20G para montaje en riel DIN, 30G para montaje en panel.
• El tipo de cable de cobre debe soportar una clasificación mínima de aislamiento de 90 °C para garantizar seguridad a largo plazo.
• Dimensiones para envío: 8 x 8 x 5 pulgadas, fácil de integrar en paneles de sistemas.
• Alta inmunidad EMC asegura operación estable en entornos industriales con ruido eléctrico.

Preguntas frecuentes

• P: ¿El 1769-PB4 es nuevo y original?
  R: Sí, suministramos unidades completamente nuevas y genuinas de Allen‑Bradley. Cada 1769-PB4 viene en embalaje original de fábrica.
• P: ¿Cuál es el rango de voltaje de entrada para el 1769-PB4?
  R: El 1769-PB4 acepta entrada de 19.2 a 31.2V CC, con un voltaje nominal de 24V CC.
• P: ¿Cuál es la capacidad de corriente para las salidas de 5V y 24V?
  R: El 1769-PB4 proporciona 4.0 A a 5V CC y 2.0 A a 24V CC – capacidad superior a modelos estándar.
• P: ¿Cuántos módulos E/S puedo conectar a esta fuente de alimentación?
  R: Puede conectar hasta 8 módulos Compact I/O a cada lado del 1769-PB4, totalizando 16 módulos por banco.
• P: ¿Qué calibre de cable debo usar para la entrada de CC?
  R: Use cable de cobre sólido 14 AWG con aislamiento para 90°C o más, con un diámetro máximo de aislamiento de 1.2 mm (3/64 pulgadas).
• P: ¿Tienen el 1769-PB4 en stock? ¿Cuál es el tiempo de envío?
  R: Sí, mantenemos un stock amplio del 1769-PB4. Enviamos dentro de 5 días hábiles tras la confirmación del pedido.
• P: ¿Qué transportistas usan para la entrega?
  R: Usamos FedEx, UPS y DHL para envíos rápidos y rastreables a nivel mundial.
• P: ¿Cuál es su política de devoluciones?
  R: Aceptamos devoluciones en 30 días para artículos sin usar y en condición original – la satisfacción del cliente es nuestra prioridad.
• P: ¿Cuál es el rango de temperatura de operación para el 1769-PB4?
  R: El rango de temperatura de operación es de 0 a 60 °C (32 a 140 °F) con ventilación adecuada.
• P: ¿Puedo montar el 1769-PB4 en un riel DIN?
  R: Sí, el 1769-PB4 soporta montaje tanto en riel DIN como montaje directo en panel.
