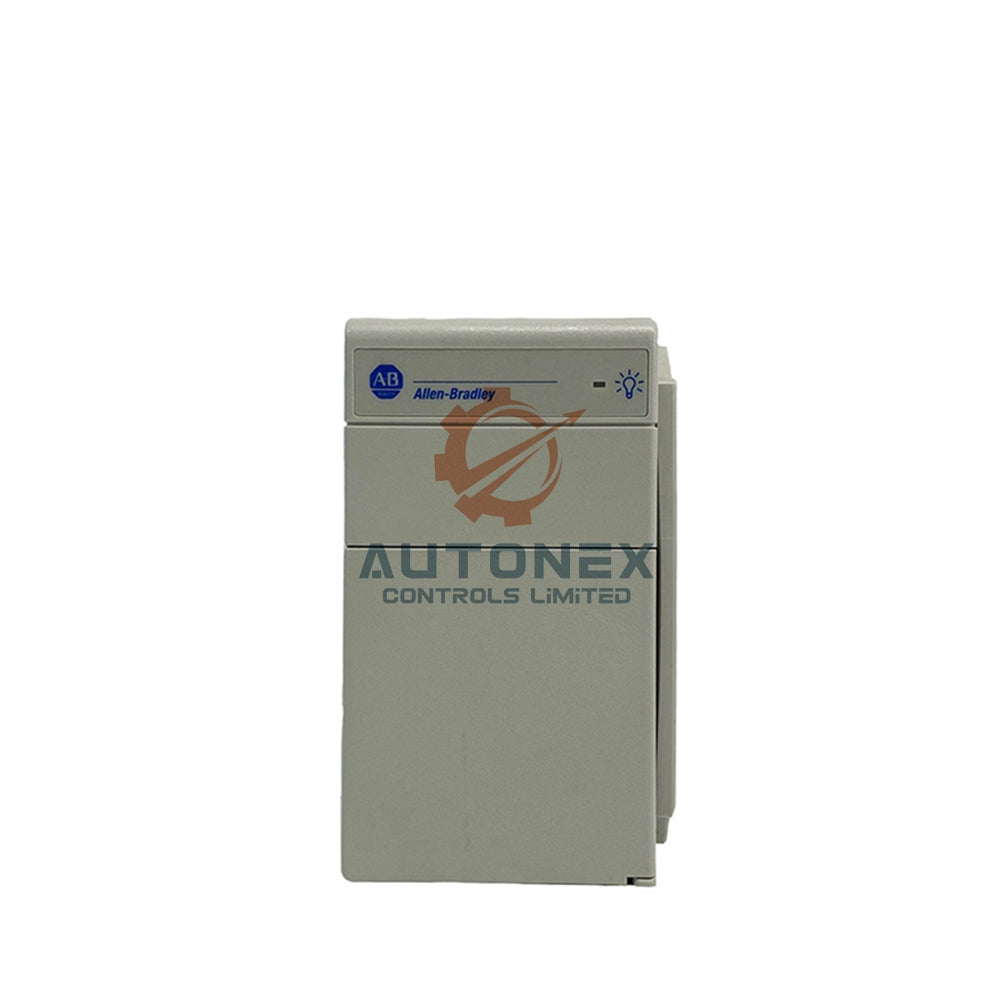

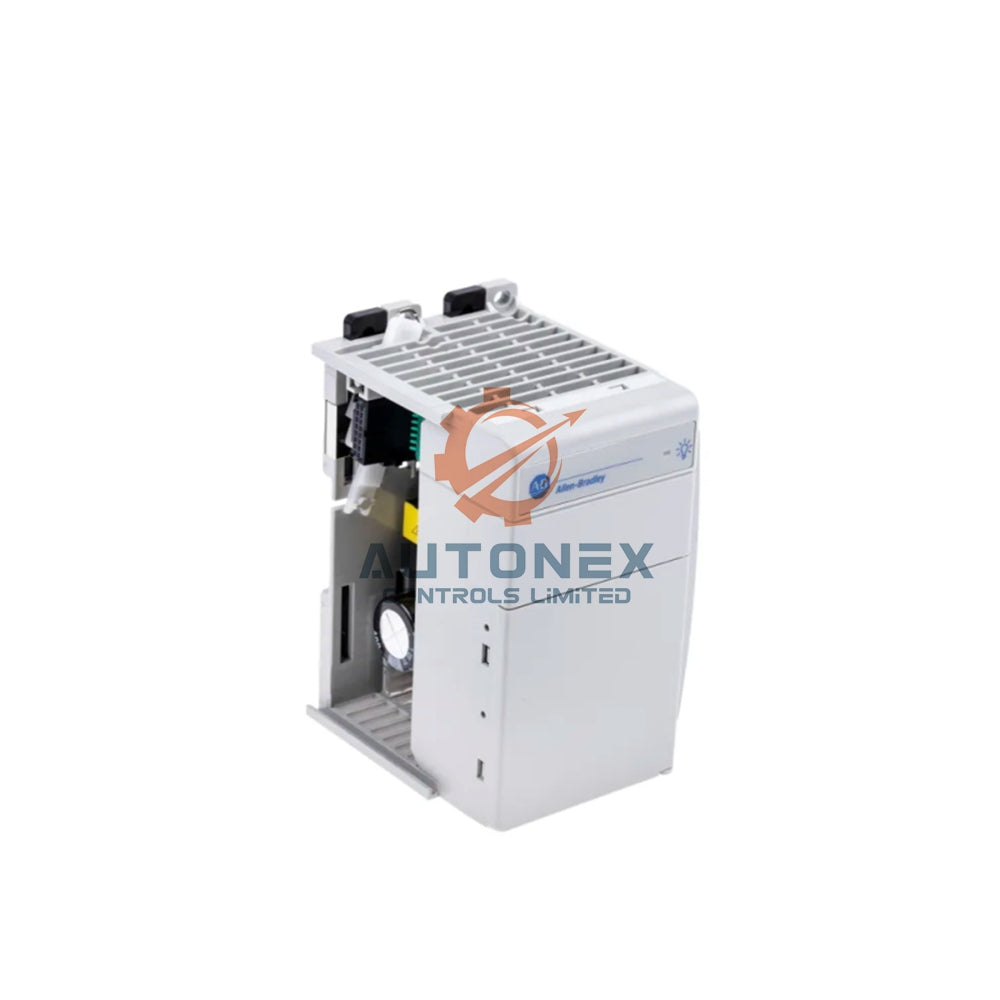

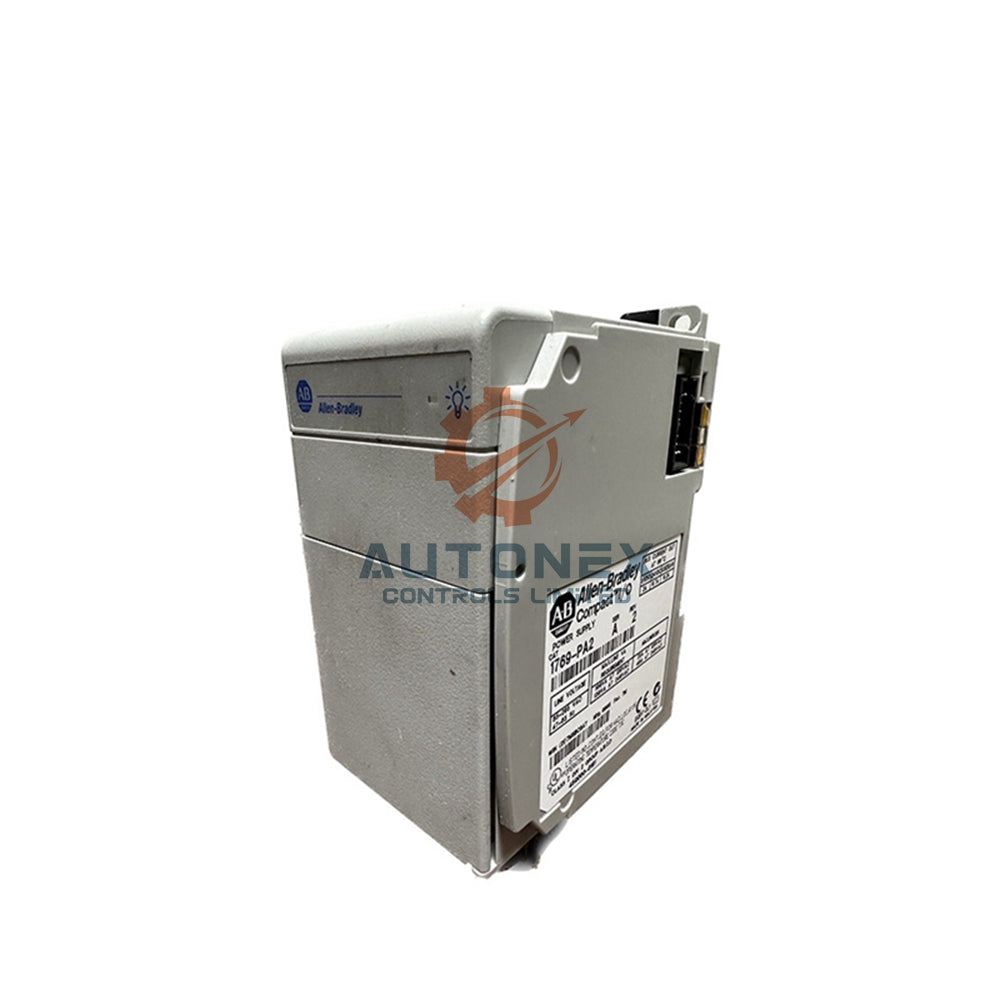

1769-PA2 Allen-Bradley Fuente de Alimentación CompactLogix 85-265VAC

1769-PA2 Fuente de alimentación de CA CompactLogix de Allen‑Bradley

Especificaciones técnicas

• Marca y modelo: Allen‑Bradley – 1769-PA2 Módulo de fuente de alimentación de CA.
• Rango de voltaje de entrada: 85…265V CA (nominal 120V/220V CA) con frecuencia de 47…63 Hz.
• Capacidad de corriente de CC: 2.0 A @ 5V CC y 0.8 A @ 24V CC.
• Consumo y disipación de energía: 100 VA @120V CA; 130 VA @240V CA. Disipación: 8 W @60 °C.
• Corriente de arranque máxima: 25 A @132V CA – protección interna con fusible (Littelfuse 02153.15MXP / Wickmann 19195-3.15A).
• Capacidad de distancia del módulo: soporta hasta 8 módulos E/S a cada lado (total 16 módulos).
• Especificaciones del cable: Cobre con clasificación para 90°C; cable sólido 22–14 AWG, trenzado 22–16 AWG. Use 14 AWG para tierra.
• Dimensiones (AlxAnxPr): 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 in). Altura con pestañas: 138 mm (5.43 in).
• Peso: aprox. 525 g (1.16 lb). Peso para envío: 2 lb.
• Medio ambiente y certificaciones: c-UL-us (Clase I, Div 2 Grupos A,B,C,D), CE, C-Tick; carcasa de estilo abierto.
• Temperatura de operación: diseñado para 60°C ambiente con ventilación adecuada.

Distribución y capacidad de energía

• El 1769-PA2 proporciona 2.0 A a 5V CC para alimentar la lógica y el bus interno; también entrega 0.8 A a 24V CC para dispositivos de E/S.
• Capacidad total del banco de E/S: hasta 16 módulos Compact I/O (8 en el lado izquierdo + 8 en el lado derecho) cuando se usa esta fuente como fuente principal.
• Fusible interno incorporado (Wickmann 19195-3.15A o Littelfuse 02183.15MXP) protege contra cortocircuitos y transitorios anormales de línea.
• Rango de potencia de entrada de 85V a 265V CA hace que esta unidad sea adecuada para instalaciones globales con redes de 120V o 240V.
• Certificado para ubicaciones peligrosas (Clase I División 2) – ideal para entornos industriales con estrictos requisitos de seguridad.

Durabilidad ambiental y diseño mecánico

• Este 1769-PA2 funciona de manera confiable a temperaturas de hasta 60 °C (140 °F) con flujo de aire adecuado.
• Utiliza un diseño de estilo abierto – sin carcasa interna, por lo que se recomienda una carcasa externa adecuada.
• El módulo resiste vibraciones industriales estándar cuando está montado de forma segura en riel DIN o panel.
• El tipo de cable de cobre debe soportar una clasificación mínima de aislamiento de 90 °C para garantizar seguridad a largo plazo.
• Dimensiones para envío: 8 x 8 x 5 pulgadas, fácil de integrar en paneles de sistema.

Preguntas frecuentes

• P: ¿El 1769-PA2 es nuevo y original?
  R: Sí, suministramos unidades nuevas y genuinas de Allen‑Bradley / Rockwell Automation. Cada 1769-PA2 viene en embalaje de fábrica.
• P: ¿Cuál es la capacidad de corriente para la salida de 24V CC?
  R: El 1769-PA2 proporciona 0.8 A a 24V CC y 2.0 A a 5V CC, suficiente para alimentar módulos de E/S y dispositivos de campo.
• P: ¿Cuántos módulos de E/S puedo conectar a esta fuente de alimentación?
  R: Puede conectar hasta 8 módulos Compact I/O a cada lado del 1769-PA2, totalizando 16 módulos por banco.
• P: ¿Qué calibre de cable debo usar para la entrada de CA?
  R: Use cable de cobre sólido 14 AWG con clasificación para 90°C o superior, con un diámetro máximo de aislamiento de 1.2 mm (3/64 in).
• P: ¿Tienen el 1769-PA2 en stock? ¿Cuál es el tiempo de envío?
  R: Sí, mantenemos un stock amplio del 1769-PA2. Enviamos dentro de 5 días hábiles tras la confirmación del pedido.
• P: ¿Qué transportistas usan para la entrega?
  R: Usamos FedEx, UPS y DHL para envíos rápidos y rastreables a nivel mundial.
• P: ¿Cuál es su política de devoluciones?
  R: Aceptamos devoluciones en 30 días para artículos sin usar y en condición original – la satisfacción del cliente es nuestra prioridad.
• P: ¿El 1769-PA2 soporta tanto 120V como 240V CA sin interruptor selector?
  R: Sí, la fuente acepta automáticamente entrada de 85–265V CA, cubriendo ambos sistemas de 120V y 240V a nivel mundial.
