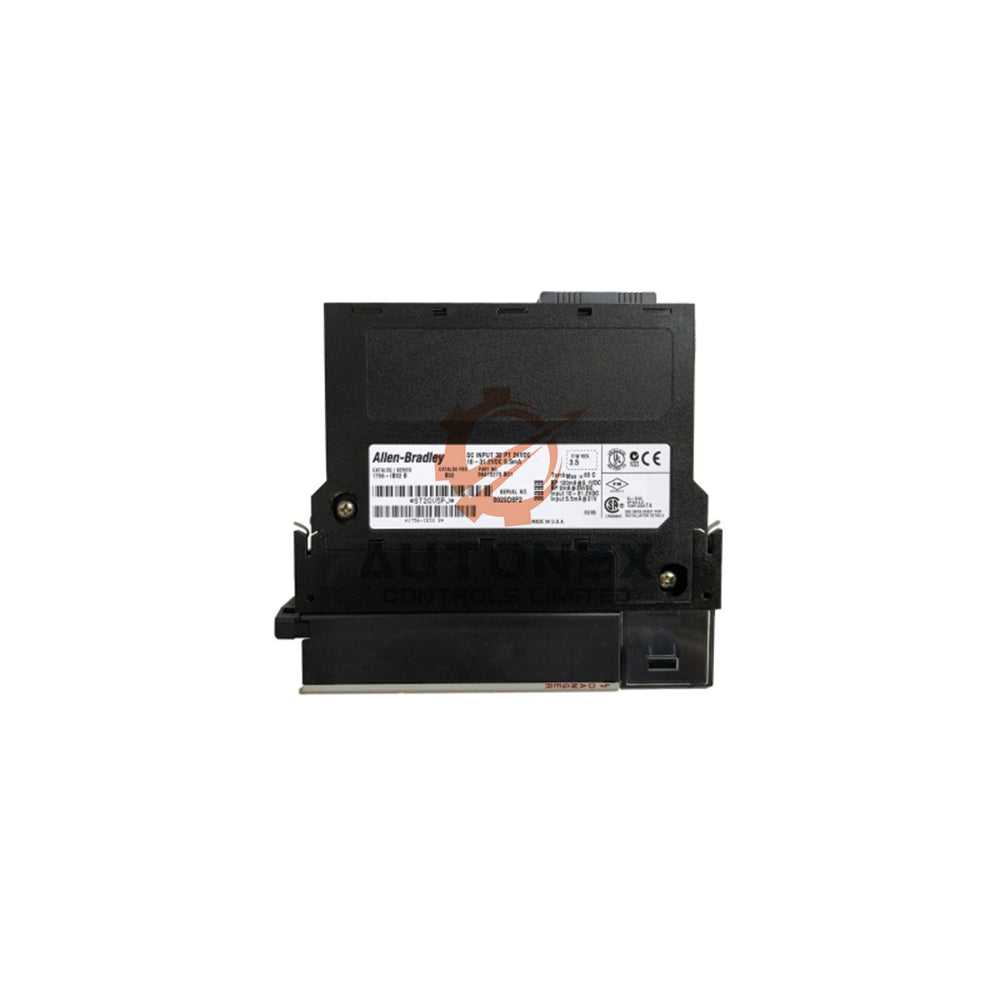

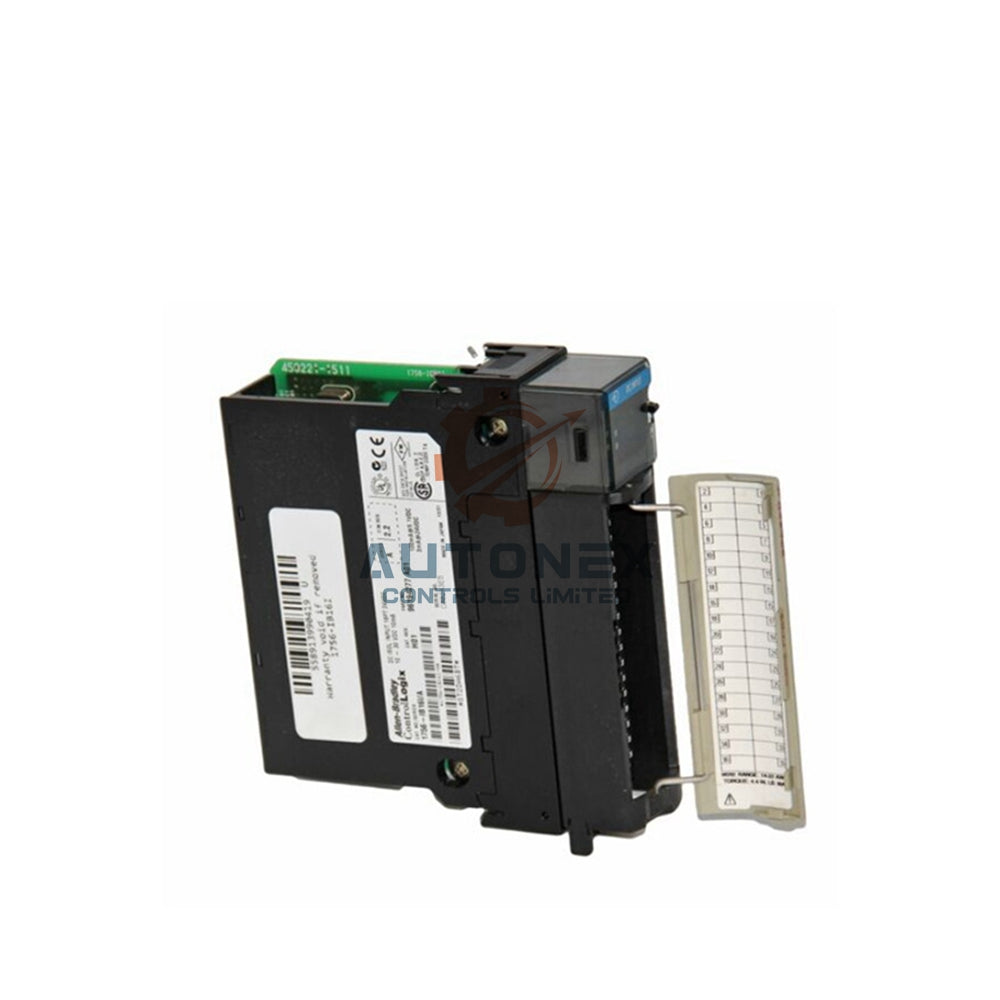

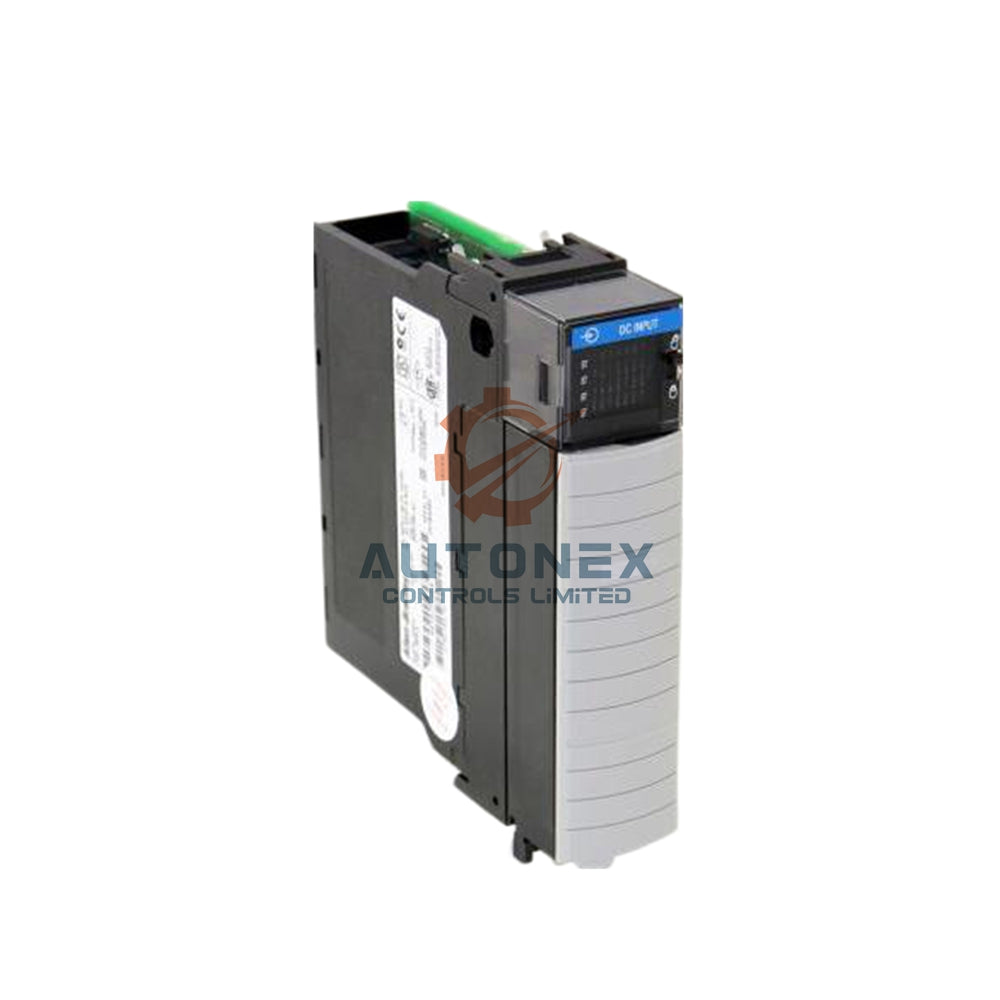

Módulo de Entrada de Diagnóstico 1756-IB16D Allen-Bradley

Allen-Bradley 1756-IB16D Módulo de Entrada Diagnóstica ControlLogix

Descripción del Producto

• Marca: Allen-Bradley
• Modelo: 1756-IB16D
• Serie: ControlLogix
• Tipo de Módulo: Módulo de Entrada DC Diagnóstico
• Puntos de Entrada: 16 entradas de diagnóstico (4 puntos por grupo)
• Categoría de Voltaje: 12/24V DC Sink
• Rango de Operación: 10-30V DC

Especificaciones Técnicas

• Voltaje de Entrada: Rango de operación de 10-30V DC
• Voltaje Nominal: Configuración sink de 12/24V DC
• Corriente de Entrada: 2mA @ 10V a 13mA @ 30V
• Corriente en Estado Apagado: Máximo 1.5mA por punto
• Corriente del Backplane: 150mA @ 5V DC
• Disipación de Potencia: Máximo 5.8 vatios a 60°C
• Disipación Térmica: Máximo 19.78 BTU/hora

Características de Rendimiento

• Tiempo de Respuesta: 4ms más tiempo de filtro seleccionado
• Retardo de Apagado a Encendido: 340µs nominal más tiempo de filtro
• Retardo de Encendido a Apagado: 740µs nominal más tiempo de filtro
• Filtro de Entrada: Seleccionable por el usuario 0, 1, 2, 9 o 18ms
• Corriente de Arranque: Capacidad máxima de 250mA
• Configuración de Grupo: 4 puntos por grupo diagnóstico

Funciones de Diagnóstico

• Detección avanzada sin carga para verificación de cableado
• Marcado de tiempo preciso para ocurrencia y resolución de fallas
• Capacidades de prueba por pulsos para verificación funcional
• Función diagnóstica de cable desconectado para monitoreo de conexión
• Reporte de estado en tiempo real al controlador
• Soporte mejorado para solución de problemas y mantenimiento

Instalación y Compatibilidad

• Requiere bloques terminales removibles 1756-TBCH o 1756-TBS6H
• Compatible con todos los sistemas de chasis 1756 ControlLogix
• Diseñado para instalación en paneles de control industrial
• Entradas agrupadas que simplifican el cableado y la solución de problemas
• Ideal para aplicaciones de automatización de alta confiabilidad
• Soporta seguridad de máquinas y monitoreo de procesos

Beneficios de la Aplicación

• Reduce el tiempo de inactividad mediante diagnósticos avanzados
• Mejora la confiabilidad del sistema con monitoreo en tiempo real
• Permite estrategias de mantenimiento predictivo
• Proporciona información detallada de fallas para resolución rápida
• Soporta control crítico de procesos y máquinas
• Mejora la visibilidad y gestión general del sistema

Envío y Entrega

• Condición nueva, original de fábrica garantizada
• Los artículos se envían desde nuestro inventario disponible
• Procesamiento de pedidos en 5 días hábiles
• Envío global vía FedEx, UPS y DHL
• Empaque estándar del fabricante incluido

Preguntas Frecuentes

• ¿Para qué se usan las entradas de diagnóstico? Las entradas de diagnóstico proporcionan información detallada de fallas y monitoreo de estado más allá de señales básicas de encendido/apagado.
• ¿Qué rango de voltaje soporta este módulo? El módulo opera con señales de entrada de 10-30V DC.
• ¿Cuántos puntos de entrada tiene? Tiene 16 entradas de diagnóstico organizadas en 4 grupos de 4 puntos.
• ¿Qué bloques terminales son compatibles? Use bloques terminales removibles 1756-TBCH o 1756-TBS6H.
• ¿Tienen este módulo en stock? Sí, mantenemos stock para envío inmediato.
• ¿Cuál es el tiempo de respuesta? Máximo 4ms más tiempo de filtro seleccionable por el usuario.
• ¿Puede detectar problemas de cableado? Sí, cuenta con detección sin carga y diagnósticos de cable desconectado.
