Módulo escáner RIO Allen-Bradley SLC 500 1747-SN

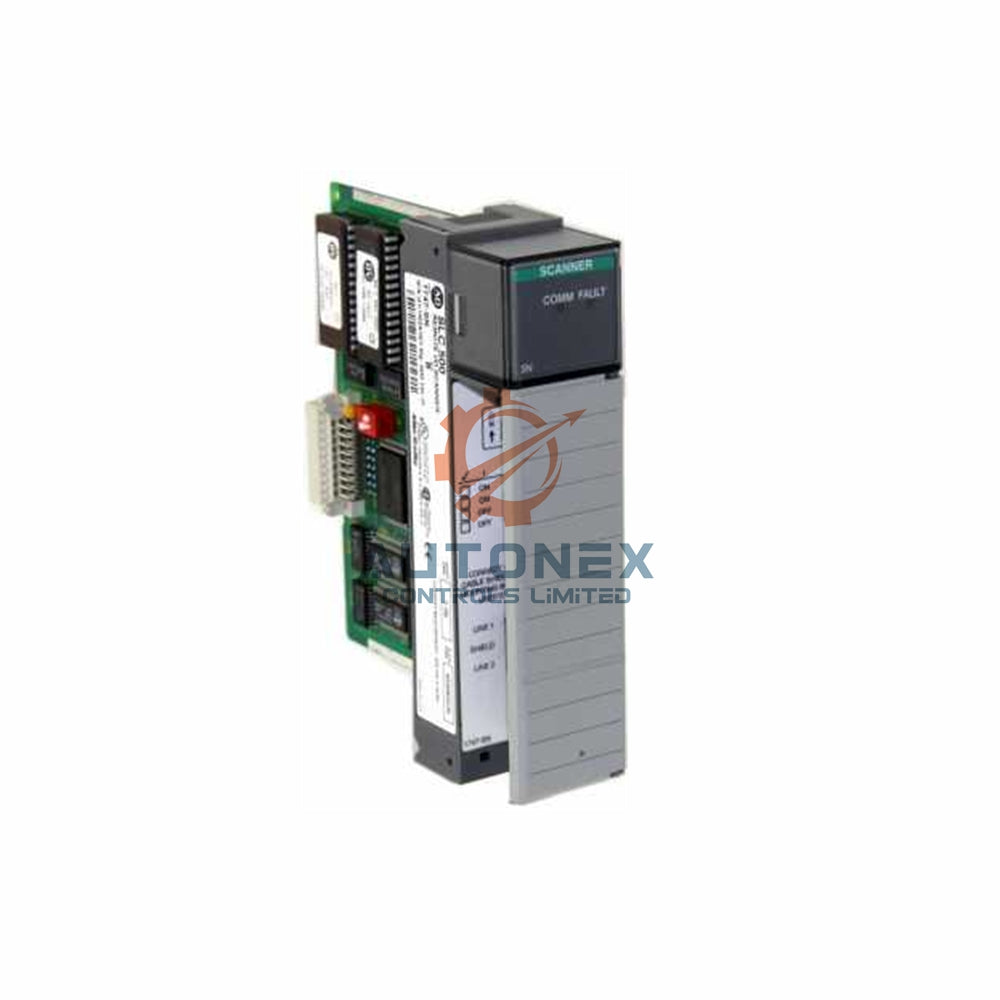

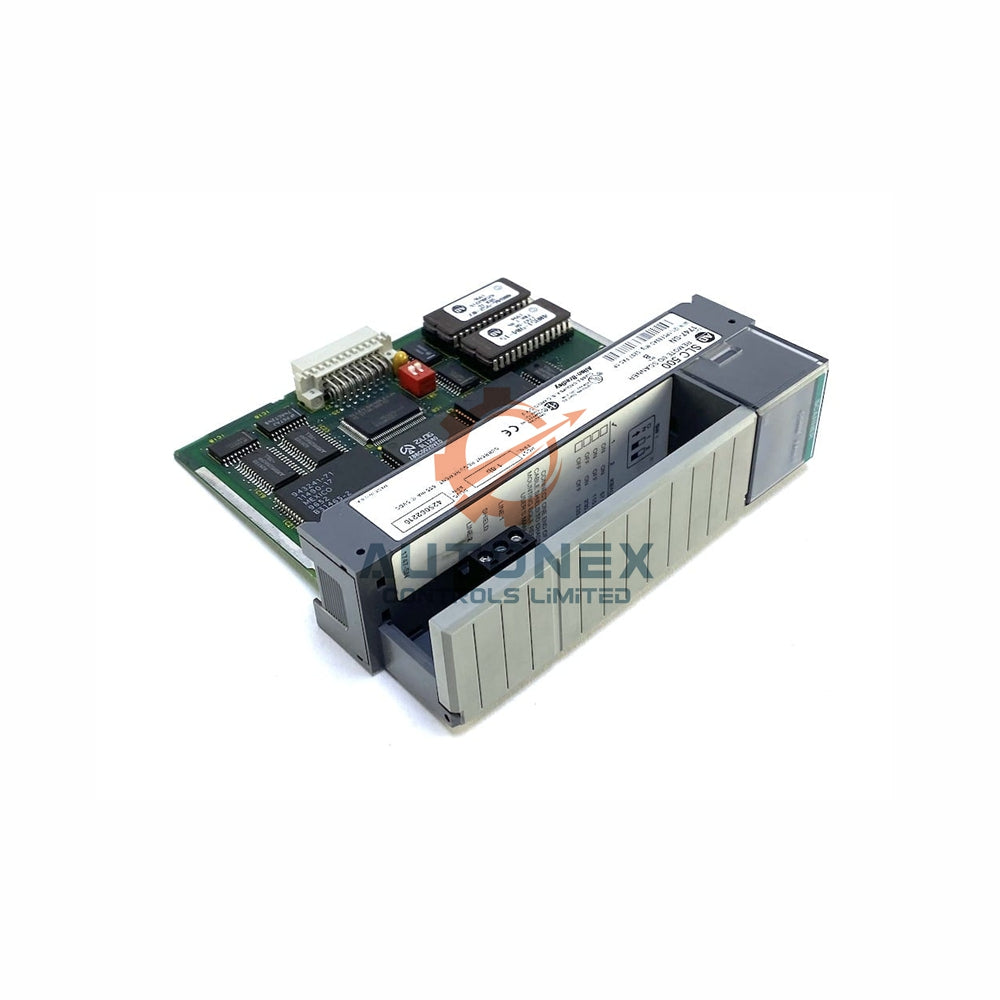

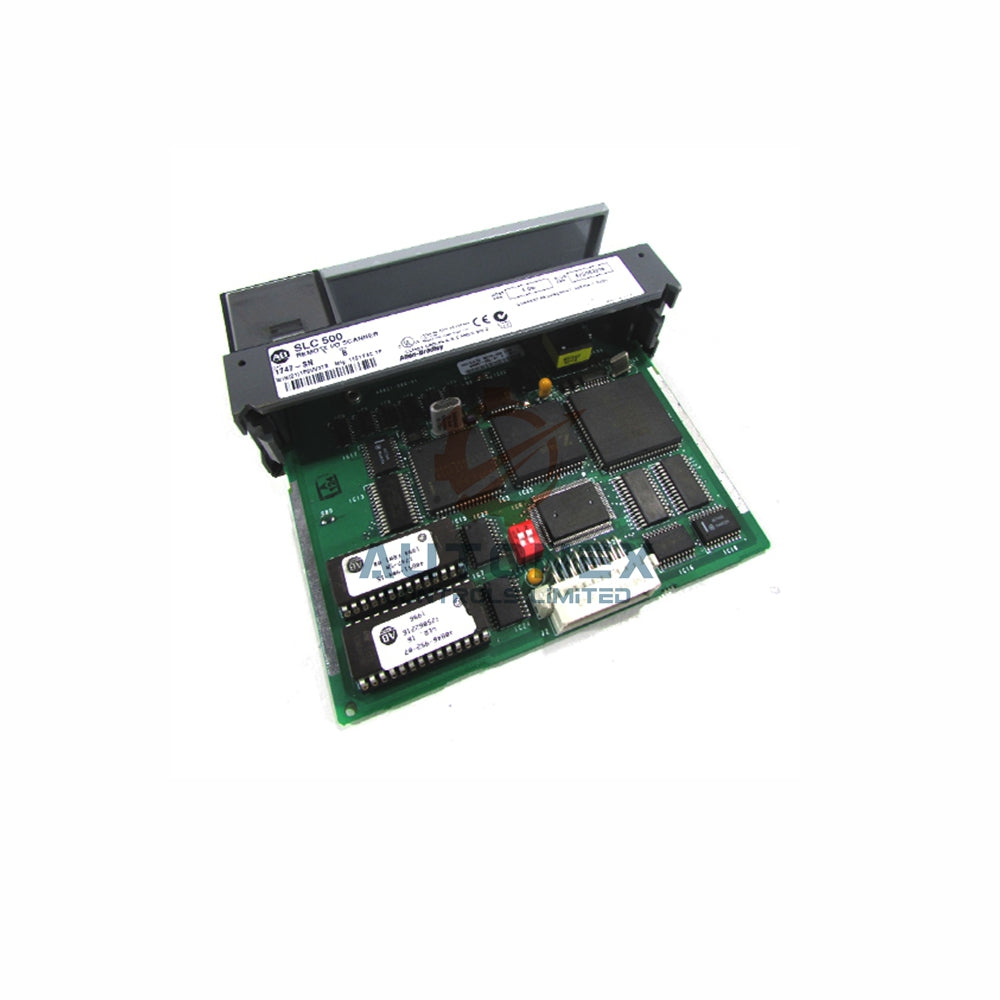

1747-SN – Módulo Escáner de E/S Remota (RIO) Allen‑Bradley SLC 500

Especificaciones técnicas de un vistazo

• Fabricante: Allen-Bradley
• Marca: Allen‑Bradley
• Serie: SLC 500
• Número de Parte: 1747-SN – Módulo Escáner de E/S Remota
• Tipo de Módulo: Escáner RIO
• Procesadores Compatibles: SLC 5/02, 5/03, 5/04, 5/05
• Número de Puertos: Uno (1) puerto de comunicación RIO
• Cable de Comunicación: Belden 9463
• Longitud Máxima de Cable: 3048 metros (10,000 pies) a 57.6 Kbaud
• Longitud a Alta Velocidad: 762 metros (2500 pies) a 230.4 Kbaud
• Resistencia de Terminación: 82 Ohmios, 1/2 vatio
• Topología: Cadena con ambos extremos terminados
• Máximo de Dispositivos (Modo Normal): 16 dispositivos
• Máximo de Dispositivos (Modo Complementario): 32 dispositivos
• Corriente del Backplane (5V): 600 miliamperios
• Corriente del Backplane (24V): 90 miliamperios
• Temperatura de Operación: 0°C a 60°C (32°F a 140°F)
• Temperatura de Almacenamiento: -40°C a +85°C (-40°F a +185°F)
• Humedad Relativa: 5% a 95% (sin condensación)
• Peso: 1 libra (0.45 kilogramos)
• Ranuras para Módulos del Chasis: 30
• Memoria de Respaldo: Flash
• UPC: 10662073876929

Capacidades de Comunicación y Configuración de Red

• El 1747-SN se comunica con módulos adaptadores RIO compatibles. Solicita actualizaciones de estado de E/S, mensajes y diagnósticos a través de la red RIO.
• Este escáner soporta paso remoto de E/S. También maneja la descarga, carga y puesta en marcha de controladores SLC500.
• Conecte los dispositivos en una topología en cadena. Termine ambos extremos de la red con una resistencia de 82 Ohmios.
• Use cable Belden 9463 específicamente para comunicación RIO. Este cable asegura la integridad de la señal a largas distancias.
• Cuatro velocidades de baudios seleccionables están disponibles. Use los interruptores DIP 1 y 2 para configurar la velocidad de transmisión.
• El módulo soporta tanto capacidades de nodo extendidas como no extendidas. Esto ofrece opciones de integración flexibles.
• La transferencia de datos incluye comunicación con terminales gráficos PanelView. El 1747-SN también soporta convertidores de protocolo de terceros.

Preguntas Frecuentes (FAQ)

• P: ¿Es compatible el 1747-SN con procesadores SLC 5/03?
  R: Sí, el 1747-SN funciona con procesadores SLC 5/02, 5/03, 5/04 y 5/05. Es compatible con todos estos controladores de la familia SLC 500.
• P: ¿Qué cable requiere el 1747-SN?
  R: Este escáner requiere cable Belden 9463 para comunicación RIO. No uses cables RS-232 estándar para este puerto.
• P: ¿Cuál es la longitud máxima del cable para comunicación RIO?
  R: A 57.6 Kbaud, la longitud máxima es de 3048 metros (10,000 pies). A 230.4 Kbaud, la longitud máxima es de 762 metros (2500 pies).
• P: ¿Cuántos dispositivos pueden conectarse a la red 1747-SN?
  R: El modo normal soporta 16 dispositivos. El modo complementario soporta 32 dispositivos. Ambos extremos requieren resistencias de terminación de 82 Ohm.
• P: ¿Necesito resistencias de terminación para la red RIO?
  R: Sí, siempre instala resistencias de 82 Ohm, 1/2 vatio en ambos extremos de la cadena en serie. Esto previene reflexiones de señal.
• P: ¿Cómo selecciono la velocidad de baudios en el 1747-SN?
  R: Usa los interruptores DIP 1 y 2 en el módulo. Se pueden seleccionar cuatro velocidades de baudios. Consulta el manual para las posiciones de los interruptores.
• P: ¿El 1747-SN soporta paso remoto de E/S?
  R: Sí, este escáner soporta paso remoto de E/S. También maneja descarga y carga a controladores SLC500.
• P: ¿Cuáles son las certificaciones de agencia para este módulo?
  R: El 1747-SN cuenta con certificación UL/C-UL Clase I, División 2. También tiene marcas CE y C-Tick para uso global.
• P: ¿Tienen stock disponible?
  R: Sí, mantenemos amplio stock del 1747-SN para envío inmediato. Nuestro inventario se actualiza diariamente.
• P: ¿Cuál es su política de devoluciones?
  R: Ofrecemos devoluciones en 30 días para artículos sin usar y en su embalaje original. Contacta a nuestro equipo de soporte para autorización RMA.
• Q: ¿Qué transportistas usan para envíos internacionales?
  R: Enviamos usando DHL, FedEx y UPS, servicios exprés confiables con seguimiento completo.
