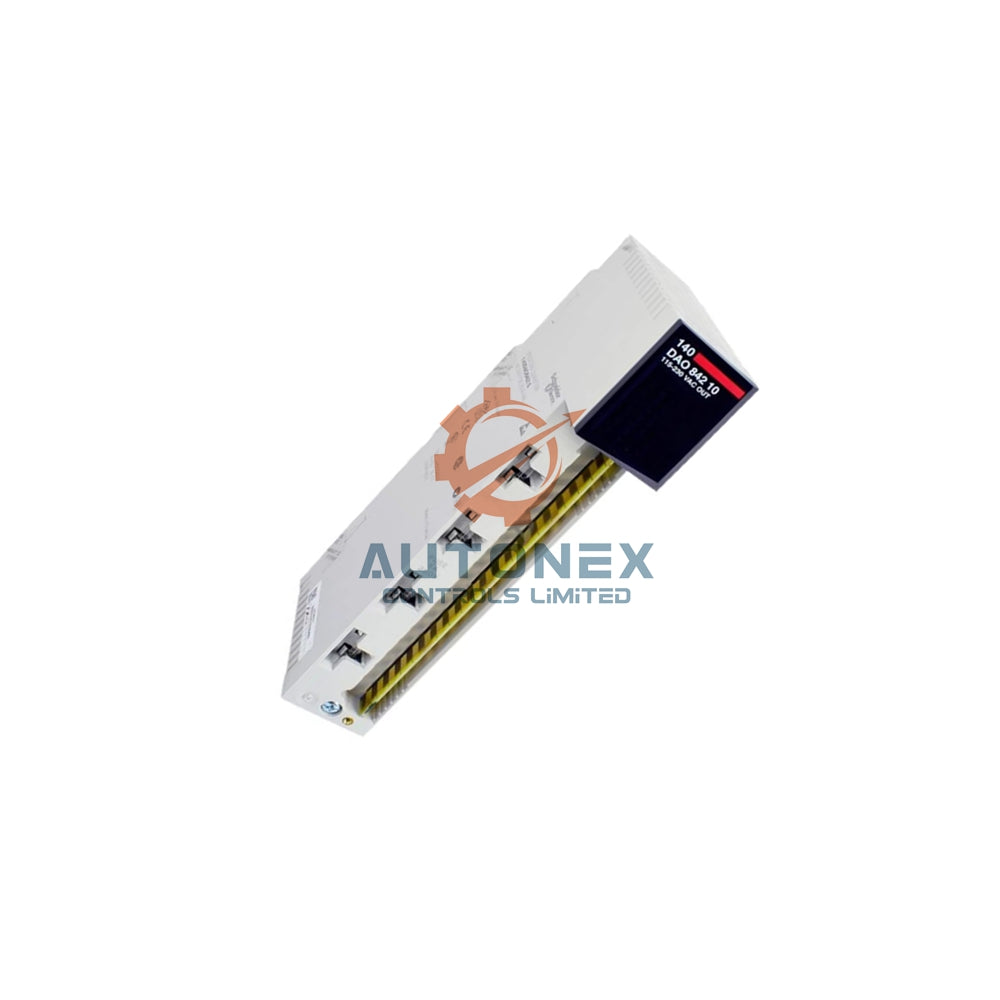

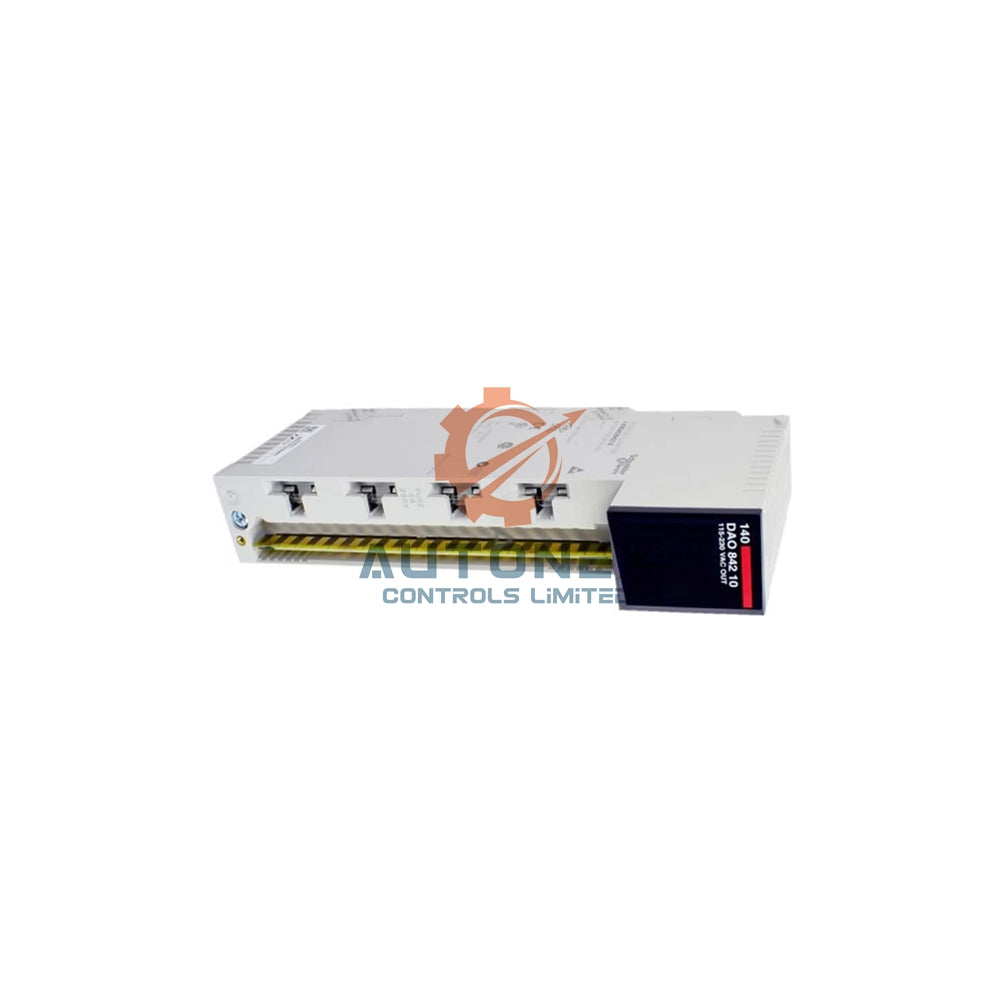

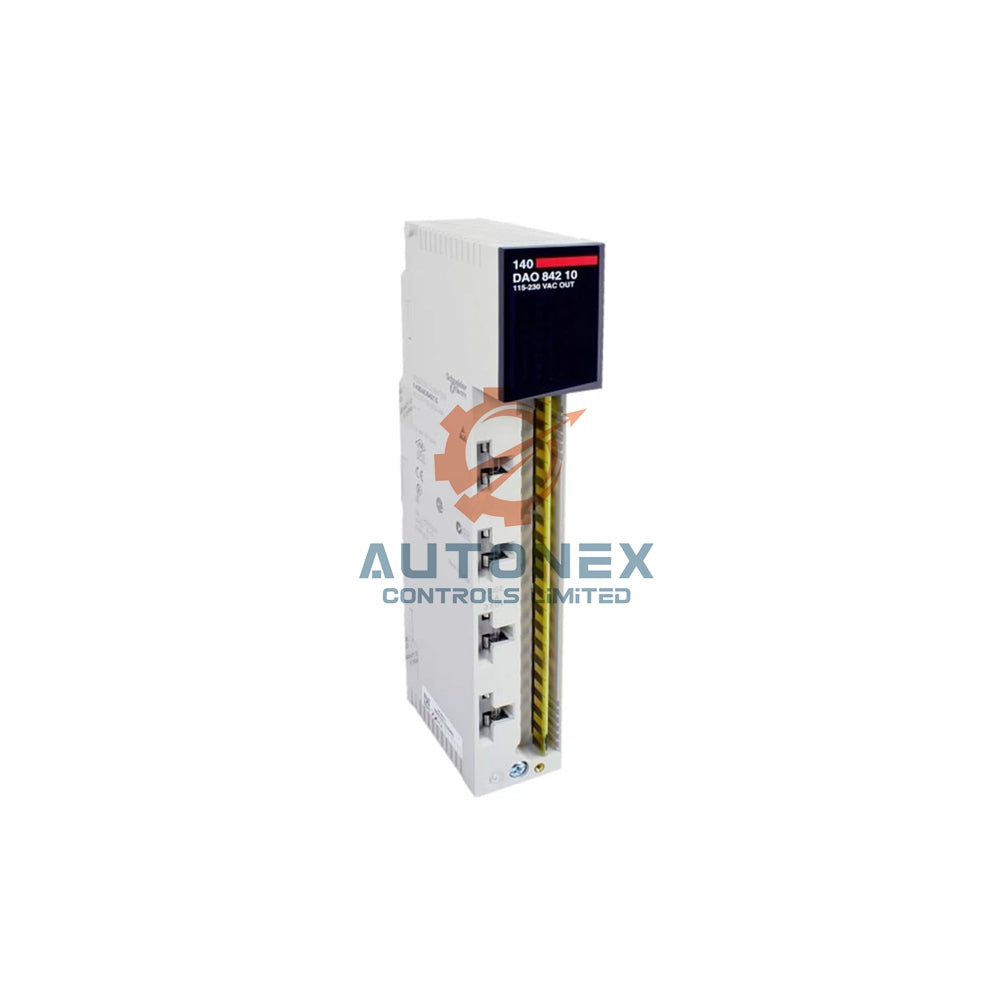

Módulo de salida discreta Schneider Electric 140DAO84220C

Módulo de salidas discretas Schneider Electric 140DAO84220C para Modicon Quantum

Especificaciones técnicas principales

• Marca: Schneider Electric
• Modelo: 140DAO84220C
• Tipo de producto: Módulo de salidas discretas de CA
• Gama de productos: Plataforma de automatización Modicon Quantum
• Número de salidas discretas: 16 salidas
• Tipo de salida discreta: Salidas aisladas
• Grupos de canales: 4 grupos de 4 canales
• Frecuencia de alimentación: 47...63 Hz
• Tensión de salida discreta: 20...56 V CA
• Caída de tensión máxima: 1.5 V
• Requisito de direccionamiento: 1 palabra de salida
• Formato del módulo: Estándar
• Peso neto: 0.45 kg (0.99 lb)

Datos de rendimiento y protección

• Salida máxima absoluta: 100 Vrms durante 1 ciclo de CA, 63 Vrms durante 10 s de CA, 111 Vrms durante 1.3 s de CA
• Corriente de carga máxima: 16 A rms por módulo, 4 A rms por grupo, 4 A rms por salida a 20...56 V
• Corriente de irrupción: 45 A durante 1 ciclo por grupo, 25 A durante 2 ciclos por grupo, 30 A durante 3 ciclos por grupo
• DV/dt: 400 V/ms
• Tiempo de respuesta: ≤ 0.5 ms del estado 0 al estado 1, ≤ 0.5 ms del estado 1 al estado 0
• Indicación de fallos: Pérdida de alimentación de campo y fusible fundido
• Tipo de protección: Protección interna de salida mediante fusible de 5 A, filtro RC interno
• Disipación de potencia: 1.85 + (1.1 V x corriente de carga total del módulo)
• Requisito de corriente del bus: 350 mA
• Señalización local: 1 LED verde para la comunicación del bus, 1 LED rojo para fallos externos, 16 LED verdes para el estado de las salidas

Entorno e inmunidad

• Tratamiento protector: Recubrimiento conformado Humiseal 1A33
• Normas: UL 508, CSA C22.2 No 142
• Certificaciones del producto: FM Clase 1 División 2, cUL
• Inmunidad a descargas electrostáticas: Descarga por contacto de 4 kV y descarga por aire de 8 kV, conforme a IEC 801-2
• Susceptibilidad a campos electromagnéticos: 10 V/m de 80 a 1000 MHz, conforme a IEC 801-3
• Temperatura ambiente de funcionamiento: 0...60 °C (32...140 °F)
• Temperatura ambiente de almacenamiento: -40...85 °C (-40...185 °F)
• Humedad relativa: 95 % sin condensación
• Altitud de funcionamiento: ≤ 5000 m

Guía de instalación

• Instale el 140DAO84220C en una ranura estándar del bastidor Modicon Quantum.
• Confirme que el módulo recibe 350 mA de corriente del bus desde la fuente de alimentación del sistema.
• Conecte la alimentación de campo dentro del rango de 20...56 V CA y a una frecuencia de 47...63 Hz.
• Cablee las salidas en cuatro grupos de cuatro canales, respetando el límite de 4 A rms por grupo.
• Compruebe los LED verdes del bus y el LED rojo de fallo después de encender el equipo.
• Utilice los 16 LED verdes de estado para verificar el estado de cada canal de salida.
• Mantenga el módulo dentro de una temperatura de funcionamiento de 0...60 °C y por debajo de los 5000 m de altitud.

Contenido del paquete

• 1 x Módulo de salidas discretas Schneider Electric 140DAO84220C
• Altura del paquete 1: 5.0 cm (2.0 in)
• Ancho del paquete 1: 16.5 cm (6.5 in)
• Largo del paquete 1: 31.0 cm (12.2 in)
• Peso del paquete 1: 645.0 g (22.8 oz)
• Tipo de unidad del paquete: PCE
• Número de unidades en el paquete 1: 1

Envío y asistencia

• Enviamos con FedEx, UPS y DHL para ofrecer entregas internacionales fiables.
• Despachamos los artículos en stock en un plazo de 5 días tras la confirmación del pedido.
• Ofrecemos una política de devolución de 30 días para los pedidos que cumplan los requisitos.
• Ofrecemos productos originales nuevos con un respaldo fiable de inventario.

Preguntas frecuentes

• ¿Cuál es el rango de tensión de salida del 140DAO84220C? Admite una tensión de salida de 20...56 V CA.
• ¿Cuántos canales de salida ofrece este módulo? Ofrece 16 canales de salida aislados en 4 grupos.
• ¿Cuál es la corriente de carga máxima por grupo? Cada grupo admite hasta 4 A rms.
• ¿Cuál es el tiempo de respuesta de este módulo? Ofrece ≤ 0.5 ms del estado 0 al estado 1 y ≤ 0.5 ms del estado 1 al estado 0.
• ¿Cuál es el rango de temperatura de funcionamiento? Funciona de 0...60 °C (32...140 °F).
• ¿Qué métodos de envío utilizan? Utilizamos FedEx, UPS y DHL.
• ¿Con qué rapidez envían los artículos en stock? Enviamos los artículos en stock en un plazo de 5 días.
• ¿Admiten devoluciones? Sí, admitimos devoluciones en un plazo de 30 días.
