Módulo de Salida Discreta AC 140DAO84010 Schneider Electric

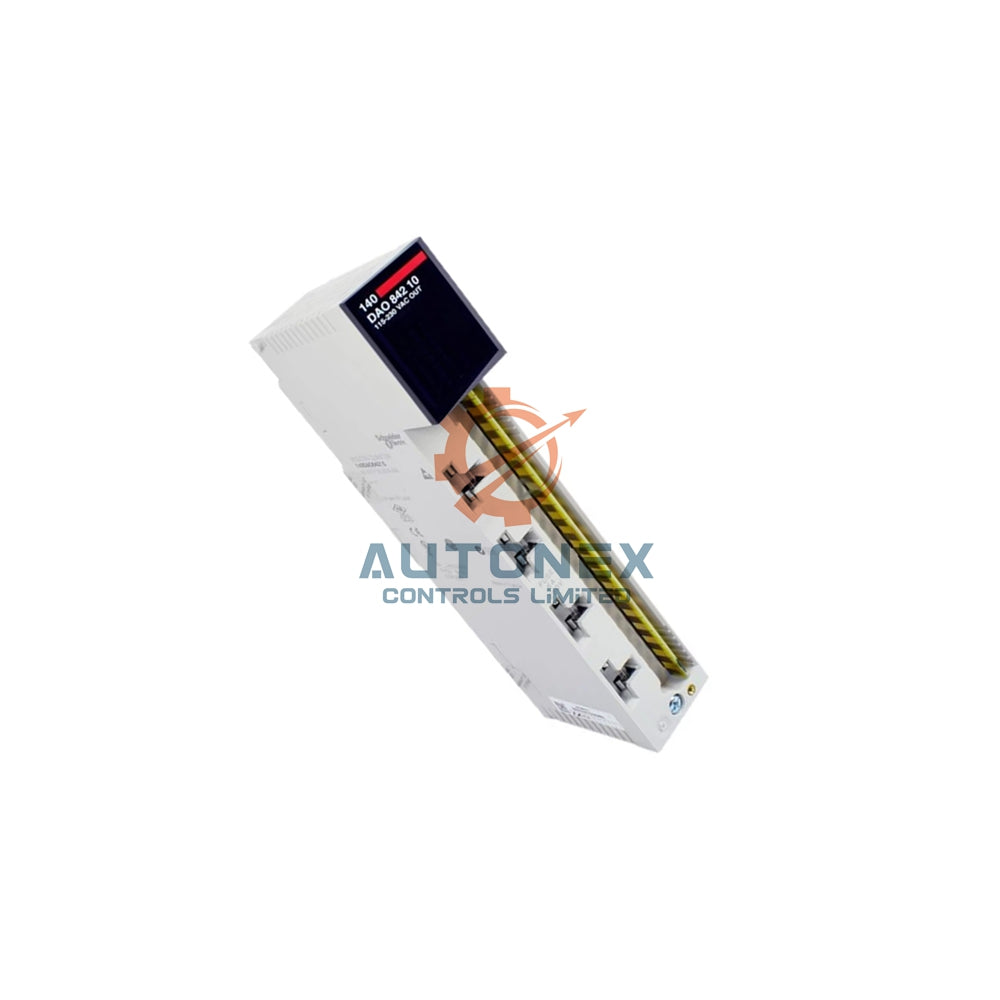

Schneider Electric 140DAO84010 Módulo de Salida Discreta AC para Modicon Quantum

Especificaciones técnicas clave

• Configuración de salida y canal: 16 salidas discretas organizadas en 16 grupos de 1 canal aislado; soporta cargas AC de 20V a 132V AC a 47-63 Hz.
• Características eléctricas: Caída máxima de voltaje de solo 1.5V; clasificación dv/dt de 400V/ms para conmutación confiable de cargas inductivas.
• Capacidad de manejo de corriente: Cada punto maneja 4 A rms continuos (20-132V AC); total del módulo de 16 A rms; corriente de pico hasta 30 A por 1 ciclo por punto.
• Respuesta y protección: Tiempo de transición de estado ≤0.5 ms tanto para encendido como apagado; circuito interno RC snubber para supresión de transitorios.
• Aislamiento y seguridad: Aislamiento completo canal a canal con 16 grupos independientes; fusible interno de 5 A; marcado CE para cumplimiento europeo.

Datos de rendimiento y ambientales

• Condiciones de operación: 0°C a 60°C con 95% de humedad relativa sin condensación; almacenamiento de -40°C a 85°C.
• Requisitos de energía: Corriente de bus de 350 mA desde el backplane Quantum; disipación de potencia calculada como 1.85 + (1.1 V × corriente total de carga).
• Calificaciones máximas absolutas: Resiste 156V AC por 10 segundos y 200V AC por un ciclo sin daños.
• Fuga en estado apagado: Corriente de fuga mínima de 1 mA rms a 24V, 1 mA a 48V y 2 mA a 115V para operación eficiente en energía.

Preguntas frecuentes

• ¿El 140DAO84010 es nuevo y original?
  Sí, suministramos solo módulos Schneider Electric 100% auténticos, sellados de fábrica con trazabilidad completa.
• ¿Tienen el 140DAO84010 en stock?
  Mantenemos stock de este módulo de salida AC y normalmente enviamos dentro de cinco días hábiles.
• ¿Qué transportistas utilizan para el envío?
  Enviamos a todo el mundo vía FedEx, UPS o DHL – puede seleccionar su mensajería preferida al finalizar la compra.
• ¿Puedo devolver este módulo dentro de 30 días?
  Sí, aceptamos devoluciones dentro de 30 días para artículos sin abrir, sin usar y en su embalaje original.
• ¿Qué tipos de cargas puede controlar el 140DAO84010?
  El 140DAO84010 controla cargas AC como motores, contactores, válvulas e indicadores dentro del rango de 20-132V AC.
• ¿Las salidas están aisladas entre sí?
  Sí, el módulo cuenta con 16 grupos de 1 canal, proporcionando aislamiento completo canal a canal para máxima protección.
• ¿Cuál es el tiempo de respuesta de este módulo de salida?
  Los tiempos de respuesta para encendido y apagado son ≤0.5 ms, permitiendo aplicaciones de control rápidas y precisas.
• ¿El módulo incluye indicadores de estado?
  Sí, 16 LEDs verdes muestran el estado individual de cada canal, además de un LED verde para Activo y un LED rojo para Fallo.
• ¿Puedo usar este módulo con el software Unity Pro?
  Por supuesto, el 140DAO84010 es totalmente compatible con las plataformas de software Unity Pro, Concept y ProWORX.
