Schneider Electric 140DDO88500 Gleichstrom-Ausgabemodul 12-Kanal

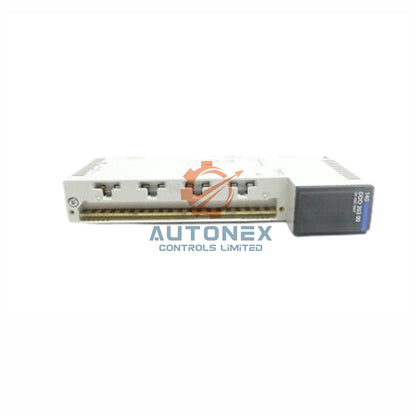

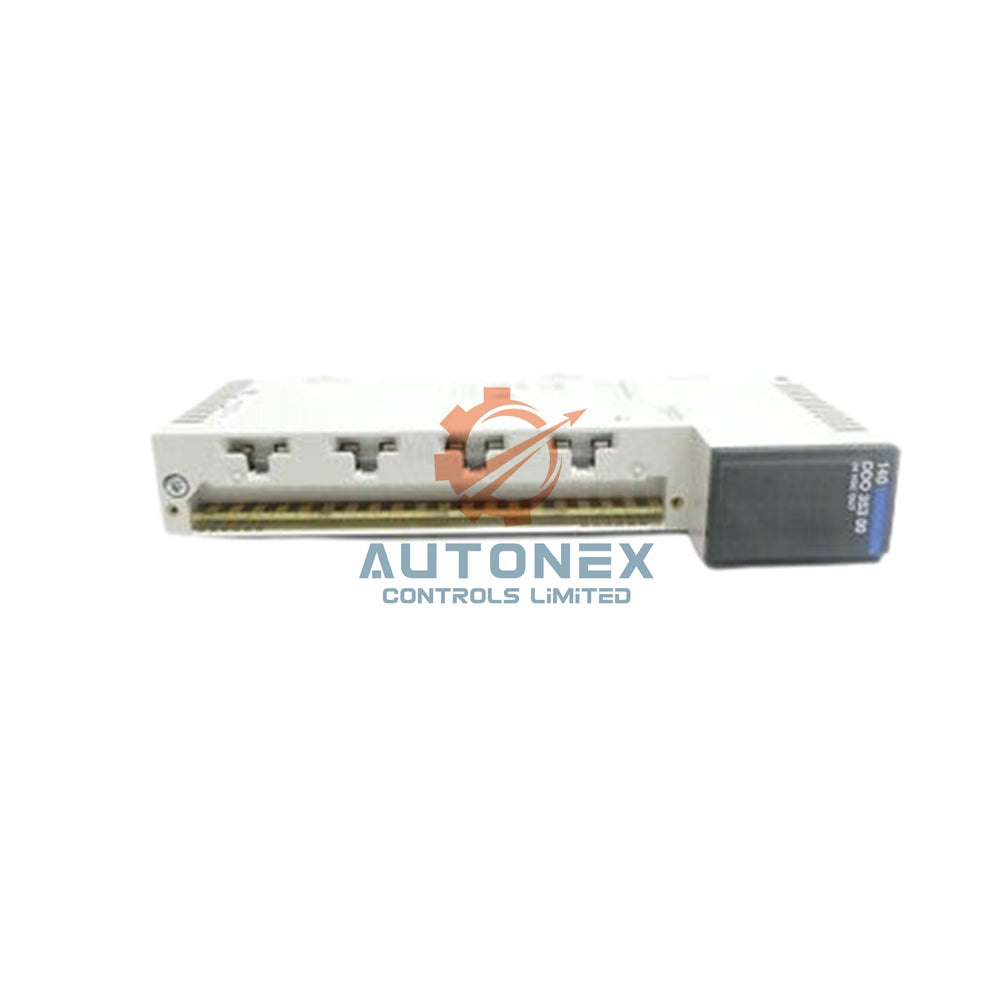

Schneider Electric Modicon Quantum Digitalausgangsmodul 140DDO88500

Wesentliche Technische Daten

• Marke: Schneider Electric
• Modell & Serie: 140DDO88500, Teil der Modicon Quantum Plattform.
• Ausgangstyp: 12-Punkt Gleichstrom-Digitalausgangsmodul mit negativer Logik (senkend).
• Ausgangsspannungsbereich: Arbeitet von 24 bis 125V Gleichstrom, mit Grenzwerten von 19,2 bis 156,2V.
• Stromstärke: Unterstützt bis zu 0,75A pro Punkt, 3A pro Gruppe (6 Punkte) und 6A für das gesamte Modul.
• Kurzschlussschutz: Jede Gruppe verfügt über einen internen 4A Sicherungsschutz und Anzeige bei Überstromfehler.
• Isolierung: Bietet 2500Vrms Isolierung zwischen Kanälen und Bus sowie 1200Vrms zwischen Ausgangsgruppen.
• Schaltfrequenz: Maximale Schaltfrequenz beträgt 50 Hz.
• Ansprechzeit: Sehr schnelle 1ms Ansprechzeit für Ein- und Ausschaltzustände.

Umwelt- & Haltbarkeitsmerkmale

• Betriebstemperatur: Funktioniert zuverlässig in einem weiten Bereich von 0 bis 60°C (32 bis 140°F).
• Lagerungstemperatur: Kann von -40 bis 85°C (-40 bis 185°F) gelagert werden.
• Feuchtigkeit & Höhe: Ausgelegt für 95% Luftfeuchtigkeit (nicht kondensierend) und Höhen bis zu 5000 Metern.
• Robustes Design: Bietet Schutz gegen elektrostatische Entladung (4kV Kontakt) und elektromagnetische Störungen.

Installations- & Integrationsdetails

• Adressierung: Erfordert 1 Eingabewort und 1 Ausgabewort in der SPS-Konfiguration.
• Kanalgruppierung: Ausgänge sind in zwei praktische Gruppen mit je 6 Kanälen angeordnet.
• Diagnose-LEDs: Modul enthält Status-LEDs für Buskommunikation, Fehleranzeige und einzelnen Punktstatus.
• Stromverbrauch: Busstrom beträgt 375mA bei 6 eingeschalteten Ausgängen und 650mA bei allen 12 eingeschalteten Ausgängen.

Häufig Gestellte Fragen (FAQ)

• F: Ist dieses Modul fabrikneu und auf Lager?
  A: Ja, wir liefern 100% fabrikneue, originale Schneider Electric Module. Wir halten Lagerbestand für schnelle Lieferung bereit.
• F: Wie ist die Ausgangslogik des 140DDO88500?
  A: Dieses Modul verwendet negative Logik (senkend), das heißt der Ausgangspunkt wirkt als Verbindung zur Masse (Gleichstrom-Masse), wenn aktiv.
• F: Wie sind die Ausgänge geschützt?
  A: Jede Gruppe von 6 Ausgängen ist durch eine 4A Sicherung und einen Varistor gegen Überspannung geschützt. Eine LED zeigt einen Überstromfehler an.
• F: Wie hoch ist die maximale Belastung pro Ausgang?
  A: Jeder Ausgangspunkt kann mit bis zu 0,75A bei 40°C belastet werden. Der Gesamtstrom des Moduls darf 6A nicht überschreiten.
• F: Wie sind Ihre Versand- und Rückgabebedingungen?
  A: Wir versenden weltweit innerhalb von 5 Tagen. Wir bieten eine 30-tägige Rückgaberegelung für unbenutzte Artikel in Originalverpackung.

Für Preisangaben, technische Datenblätter oder Mengenanfragen kontaktieren Sie bitte unser Verkaufsteam.
