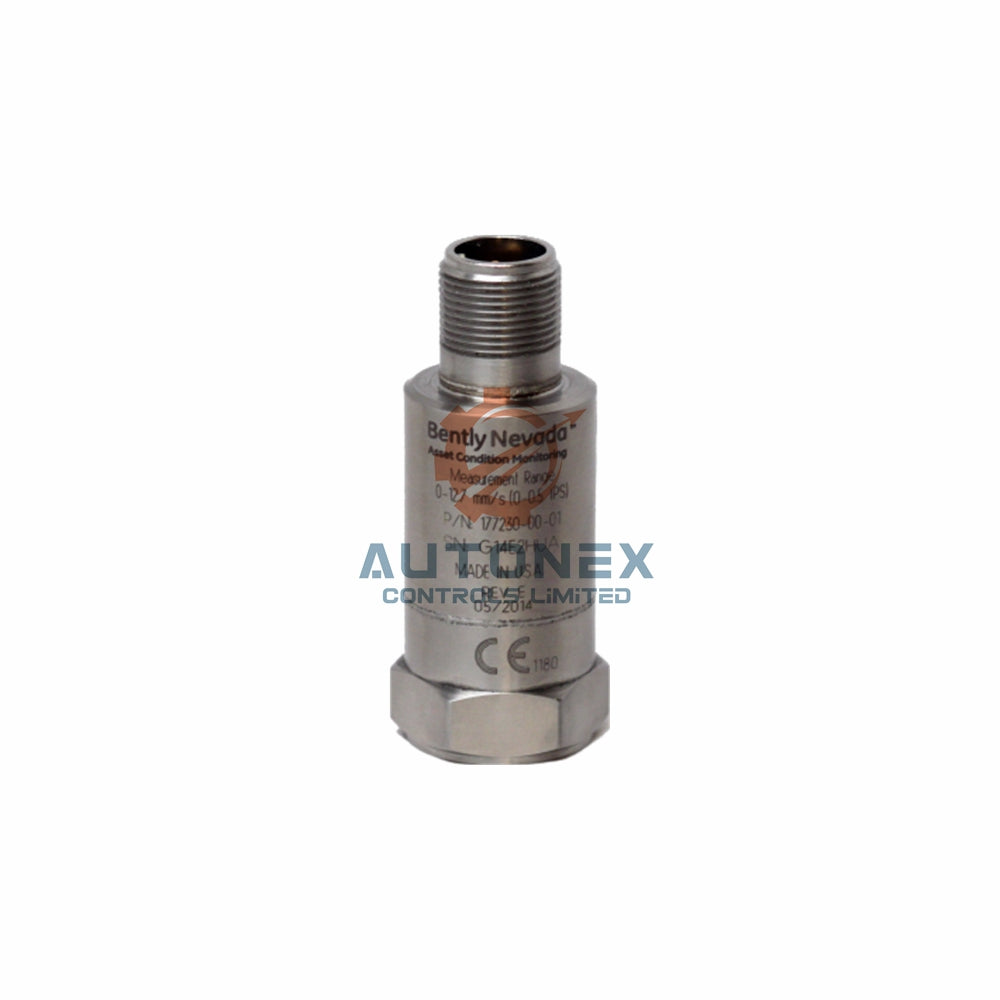

177230-02-01-CN Bently Nevada Vibrationssender

Bently Nevada 177230-02-01-CN Seismischer Sender

• Messbereich: 0 bis 50,8 mm/s (0 bis 2,0 in/s) – Vollskala.
• Frequenzgang (-BB 02): 3 Hz bis 1 kHz (±10%) für Spitzenvibrationsausgang.
• Ausgangssignal: 4-20 mA Stromschleife von Pin A zu Pin B.
• Empfindlichkeit – Hauptschleife: 4 ±0,3 mA = 0,0 mm/s; 20 ±2 mA = Vollskala.
• Zulassungen (CN): Länderspezifische Zertifizierung (CSA-konform).
• Temperaturbereich: -40°C bis +85°C (-40°F bis +185°F).
• Feuchtigkeit: 100% nicht untergetaucht.
• Gehäusematerial: 316L Edelstahl mit MIL-C-5015 Stecker.

Technische Spezifikationen – Modell 177230-02-01-CN

• Montagegewinde: ¼-28 UNF, M6 x 1 SI oder M8 x 1,25 SI.
• Montagedrehmoment: 4 bis 7 N-m (35,4 bis 62,0 in-lbf).
• Gewicht: Typisch 131 g (4,62 oz).
• Resonanzfrequenz (montiert): Größer als 12 kHz.
• Querempfindlichkeit: Weniger als 5% der Empfindlichkeit.
• Elektrische Isolation: >10⁸ Ohm; Durchschlagspannung 600 Vrms.
• Empfindlichkeit gegenüber Magnetfeldern: <20 μm/s/Gauss Spitze.
• Stoßfestigkeit: 9.810 m/s² (1.000 g Spitze) Falltest.

Installations- & Verkabelungsanleitung

• Sichern Sie den Sender mit dem ¼-28 UNF Montagegewinde bei 4-7 N-m Drehmoment.
• Verbinden Sie Pin A mit der 4-20 mA positiven Schleife (bezogen auf Pin B).
• Verbinden Sie Pin B mit dem Schleifenrücklauf (negativer Rücklauf für Pin A und gemeinsamer Bezug für das dynamische Signal).
• Pin C liefert ein ungepuffertes dynamisches Beschleunigungssignal (bezogen auf Pin B).
• Spannungsversorgung 12 bis 30 Vdc (strombegrenzt auf 40 mA) anlegen.
• Einregelzeit <15 Sekunden innerhalb von 2% des Endwerts abwarten.

Lieferumfang

• Ein Bently Nevada 177230-02-01-CN seismischer Sender.
• Passender 3-poliger MIL-C-5015 Stecker (316L Edelstahl).
• Installations- und Verkabelungs-Kurzanleitung (Papierkopie).

Versand & Logistik

• Wir versenden weltweit per FedEx, UPS oder DHL Express.
• Alle Geräte sind fabrikneu und original von Bently Nevada.
• Lagerbestand vorhanden; Versand innerhalb von 5 Werktagen.
• 30-tägiges Rückgaberecht gilt für alle Bestellungen.

Häufig gestellte Fragen

• Ist dieser Sender für explosionsgefährdete Bereiche geeignet? Ja, er verfügt über länderspezifische Zulassungen (CSA-konform).
• Welche Stromversorgung wird benötigt? 12-30 Vdc, strombegrenzt auf 30-35 mA (typisch interne Versorgung).
• Kann ich ihn mit einer SPS verwenden? Ja, er lässt sich direkt mit SPS-, DCS- und SCADA-Systemen verbinden.
• Wie hoch ist der Vollskala-Ausgang? 20 mA entsprechen 25,4 mm/s (1,0 in/s) für den -AA 01 Bereich.
• Ist das dynamische Signal gepuffert? Nein, Pin C liefert ein ungepuffertes Signal bezogen auf Pin B.
• Ist er gegen hohe Luftfeuchtigkeit geschützt? Ja, er arbeitet bei 100% nicht untergetauchter Luftfeuchtigkeit.
