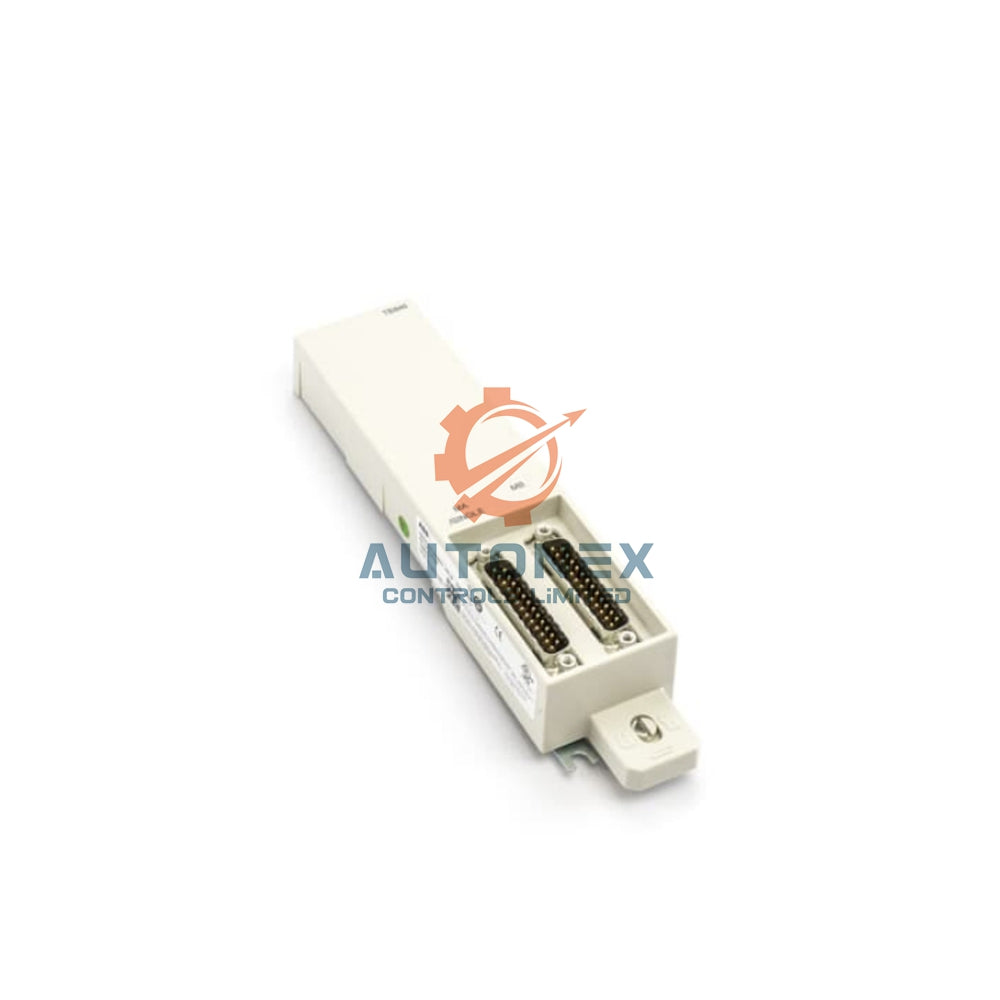

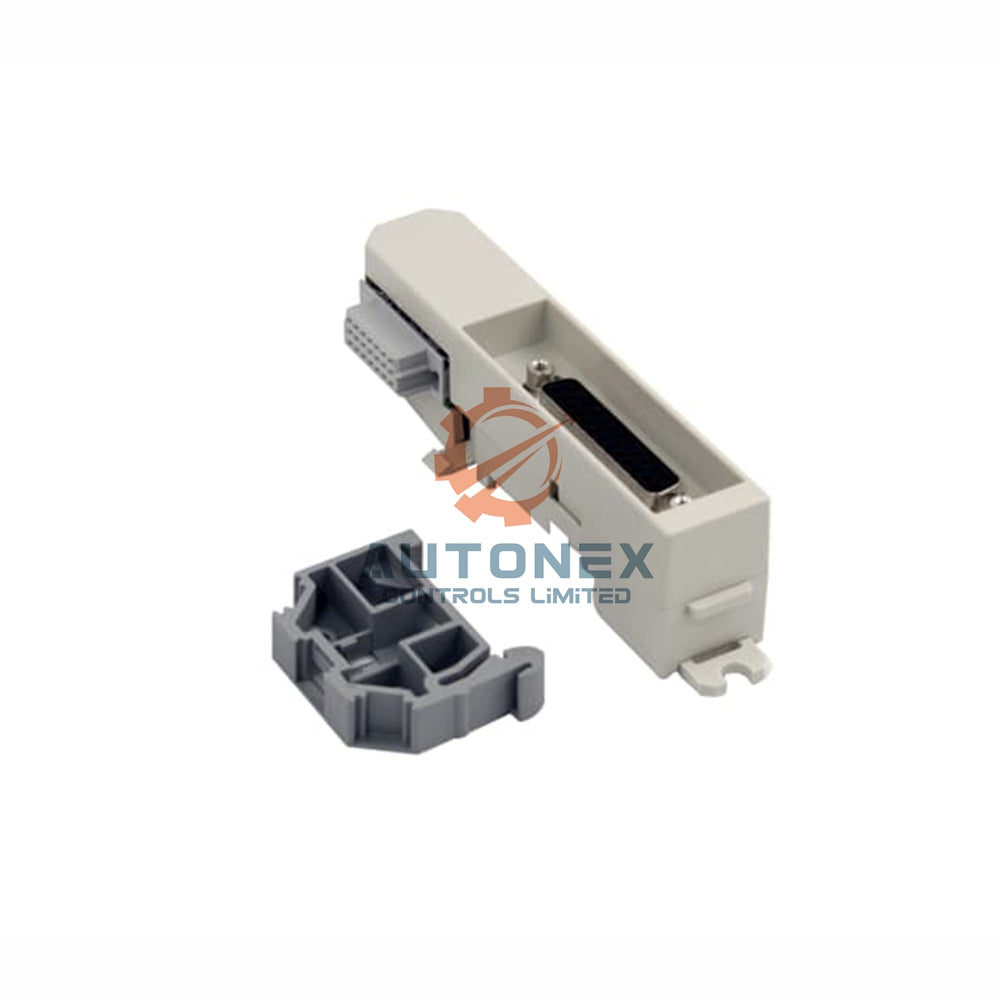

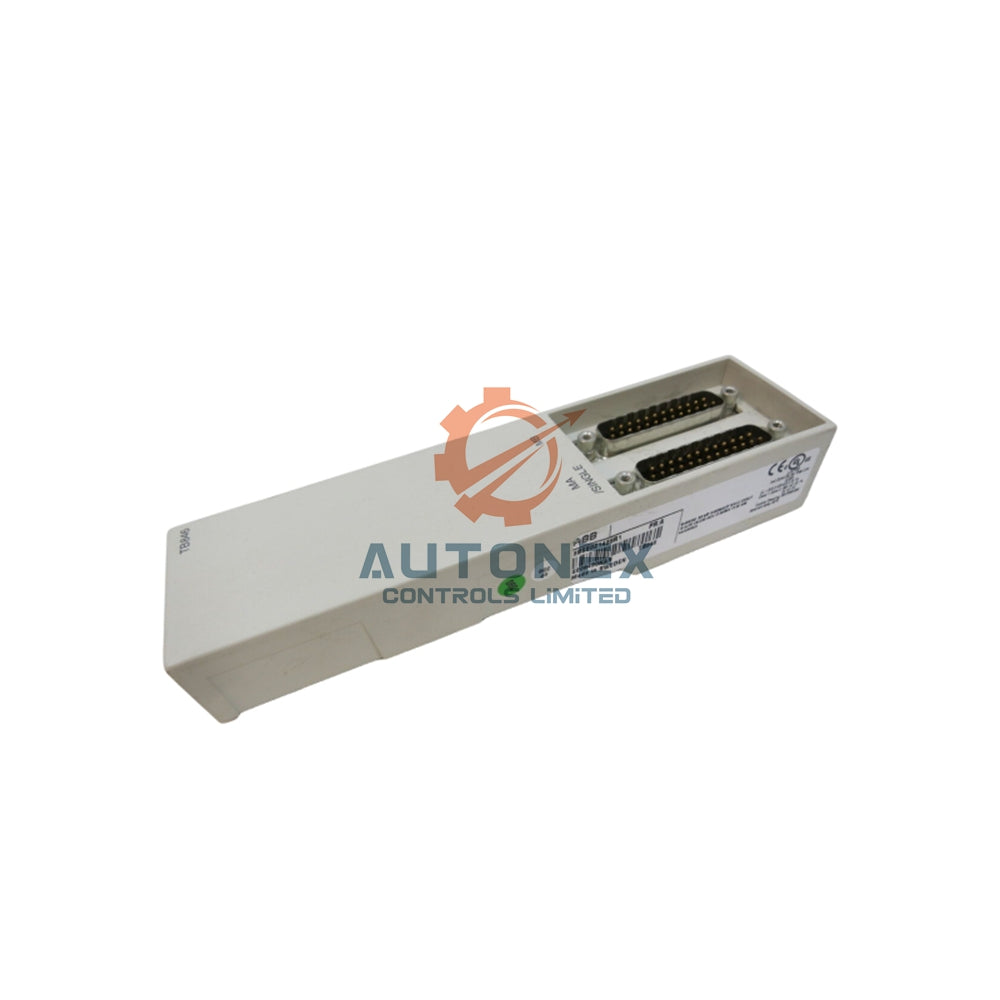

TB805 ABB S800 adaptér kabelu ModuleBus na lištu DIN

Adaptér kabelu ModuleBus TB805 – řešení pro rozšíření S800

• Značka a model: ABB S800 – TB805, adaptér kabelu ModuleBus. Tento adaptér podporuje celou řadu I/O modulů S800.
• Elektrická bezpečnost: Splňuje normy IEC 61131-2 a UL 61010-1 i UL 61010-2-201 pro bezpečné průmyslové použití.
• Nebezpečná prostředí: Lze jej používat v prostředích C1 Div 2 cULus, C1 Zone 2 cULus a ATEX Zone 2.
• Námořní schválení: Certifikace ABS, BV, DNV a LR pro použití na lodích a v pobřežních instalacích.
• Provozní teplota: Adaptér pracuje při teplotě od 0 do +55 °C a lze jej skladovat při teplotě od -25 do +70 °C.
• Rozsah vlhkosti: Odolává relativní vlhkosti 5 až 95 % bez kondenzace podle IEC/EN 61131-2.
• Stupeň znečištění: Stupeň 2 podle IEC 60664-1 pro standardní průmyslová prostředí.
• Ochrana proti korozi: Splňuje úroveň závažnosti G3 podle ISA-S71.04 pro náročné provozní podmínky.
• Stupeň krytí: IP20 podle IEC 60529 chrání před pevnými předměty většími než 12,5 mm.
• Elektromagnetická kompatibilita: Normy EN 61000-6-4 a EN 61000-6-2 zajišťují vysokou odolnost proti rušení a kontrolu emisí.
• Kategorie přepětí: Splňuje IEC/EN 60664-1 pro spolehlivé zvládání přepětí.
• Třída zařízení: Třída I podle IEC 61140 s ochranným uzemněním pro bezpečnost obsluhy.
• RoHS a WEEE: Plně vyhovuje směrnicím EU, UAE a CN RoHS a WEEE 2012/19/EU.
• Rozměry: Šířka 22 mm, hloubka 25 mm, výška 109 mm a hmotnost pouhých 46 gramů.
• Označení CE: Přítomno pro přístup na evropský trh a splnění regulačních požadavků.

Pokyny k instalaci a montáži

• Namontujte TB805 na standardní lištu DIN (35 mm) uvnitř rozváděče.
• Připojte jej ke kabelům TB806 a TK801V0xx pro elektrické prodloužení sběrnice ModuleBus.
• Umístěte I/O moduly na různé lišty DIN, přičemž budou sdílet stejnou elektrickou sběrnici ModuleBus.
• Zajistěte, aby okolní teplota během provozu zůstala v rozmezí 0 až +55 °C.
• Udržujte stupeň znečištění na hodnotě 2 nebo nižší, aby byla zachována integrita signálu.
• Pro dlouhá vedení používejte stíněné kabely, aby byl zachován výkon EMC.
• Dodržujte mechanické provozní podmínky podle IEC 61131-2 týkající se vibrací a rázů.

Obsah balení

• 1× adaptér kabelu ModuleBus TB805 (řada ABB S800).
• Stručný návod k montáži a zapojení kabelů.
• Nejsou potřeba žádná další příslušenství – zapojení typu plug and play s TB806 a TK801V0xx.

Doprava a logistika

• Odesíláme prostřednictvím společností FedEx, UPS nebo DHL – preferovaného přepravce si zvolíte sami.
• Všechny jednotky jsou zcela nové a originální z řady ABB S800.
• Adaptéry TB805 máme skladem v dostatečném množství; obvykle je odesíláme do 5 pracovních dnů.
• Podmínky vrácení: 30 dnů od doručení z jakéhokoli oprávněného důvodu.

Často kladené otázky (FAQ)

• Lze TB805 použít s dalšími moduly S800? Ano, funguje se všemi I/O moduly S800, které používají komunikaci ModuleBus.
• Podporuje výměnu za provozu? Ne, před připojením nebo odpojením TB805 musíte systém vypnout.
• Jaká je maximální délka kabelu mezi adaptéry? Pro zachování kvality signálu doporučujeme udržet celkovou délku ModuleBus pod 15 metry.
• Je TB805 kompatibilní se staršími verzemi TK801? Ano, pasuje na varianty TK801V0xx bez jakýchkoli změn firmwaru.
• Potřebuji pro montáž na lištu DIN další držáky? Ne, adaptér se jednoduše zacvakne přímo na standardní lišty DIN 35 mm.
• Jak se chová v oblastech s vysokými vibracemi? Splňuje mechanické podmínky podle IEC 61131-2 a je vhodný pro běžné průmyslové vibrace.
• Lze jej používat venku? Pouze uvnitř; stupeň krytí IP20 a teplotní rozsah jej omezují na chráněná prostředí.
• Co když potřebuji technickou podporu? Kontaktujte náš tým – poskytujeme kompletní aplikační podporu.
