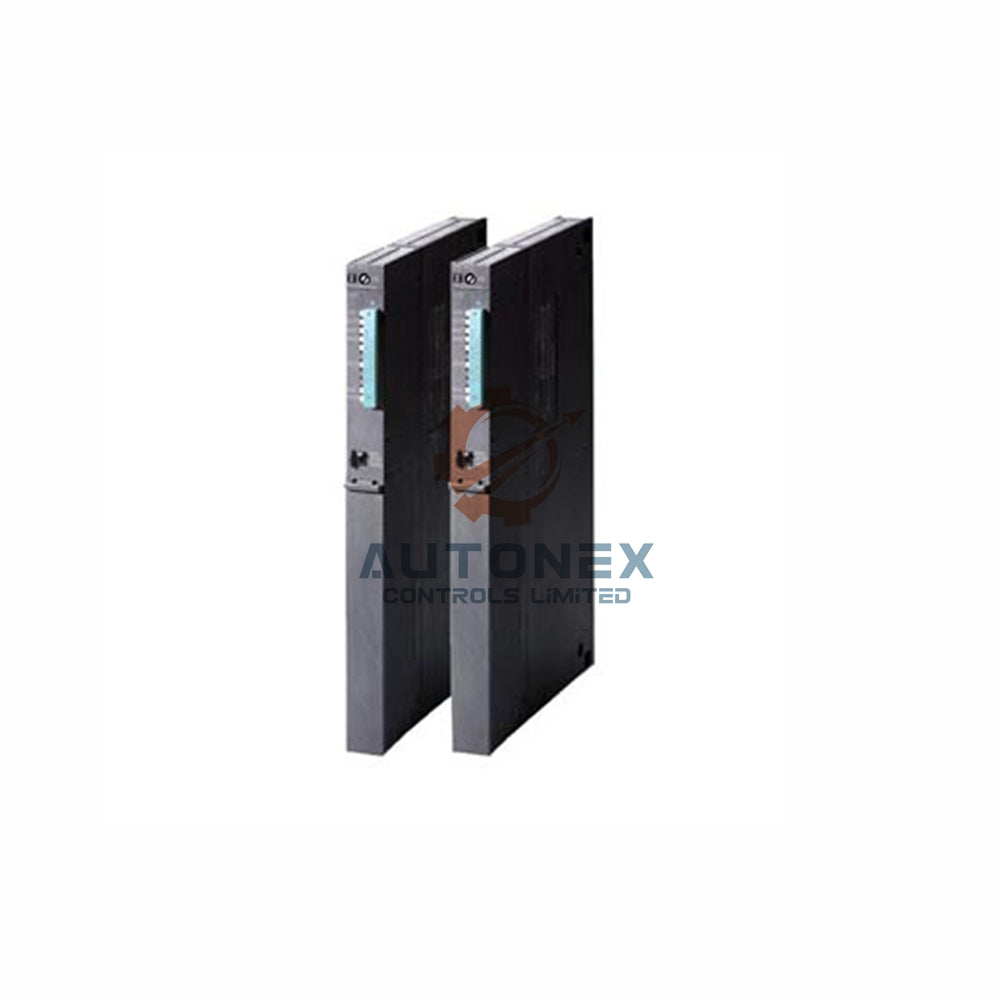

Komunikační modul Siemens 6ES7441-1AA03-0AE0 S7-400

6ES7441-1AA03-0AE0 | Siemens SIMATIC S7-400 Komunikační modul CP 441-1 pro komunikaci bod-bod

Technické specifikace

• Značka: Siemens
• Model: 6ES7441-1AA03-0AE0
• Řada: SIMATIC S7-400
• Kategorie: Komunikační modul pro komunikaci bod-bod
• Výrobce: Siemens
• Napájecí napětí: 5 V DC a 24 V DC
• Vstupní proud ze sběrnice základové desky: 5 V DC, maximálně 700 mA bez rozhraní
• Rozhraní: 20 mA TTY, RS 422/485 X.27, RS 232C V.24
• Příkon 20 mA TTY: Maximálně 300 mA při 5 V a 45 mA při 24 V
• Příkon RS 422/485: Maximálně 300 mA při 5 V
• Příkon RS 232C: Maximálně 300 mA při 5 V
• Požadavky na paměť: 1 až 5 KB pro parametry a 0 až 55 KB pro texty zpráv na jedno rozhraní
• Počet rozhraní: 1 variabilní rozhraní
• Podporované fyzické vrstvy rozhraní: 20 mA TTY, RS 232C V.24, RS 422/485 X.27
• Délka stíněného kabelu: 1 000 m pro 20 mA TTY, 10 m pro RS 232, 1 200 m pro RS 422/RS 485
• Maximální přenosová rychlost: 38,4 kbit/s
• Podporované tiskárny: HP-Deskjet, HP-Laserjet, IBM-Proprinter a uživatelsky definované modely
• Integrované ovladače protokolů: 3964 R, ASCII a Printer
• Přenosová rychlost 20 mA TTY: Maximálně 19,2 kbit/s s ovladačem 3964 R, ASCII nebo Printer
• Přenosová rychlost RS 422/485: Maximálně 38,4 kbit/s s ovladačem 3964 R, ASCII nebo Printer
• Přenosová rychlost RS 232: Maximálně 38,4 kbit/s s ovladačem 3964 R, ASCII nebo Printer
• Komunikační funkce: Rozšířená komunikace S7
• Celkový počet připojení: 8
• Konfigurační software: STEP 7 se specializovanými formuláři pro přiřazení parametrů
• Rozměry: šířka 25 mm, výška 290 mm, hloubka 210 mm
• Hmotnost: Přibližně 720 g, rozhraní přibližně 100 g

Výkon a odolnost vůči okolnímu prostředí

• Modul zajišťuje stabilní komunikaci bod-bod pro průmyslové řídicí systémy.
• Podporuje dlouhé trasy stíněných kabelů pro aplikace 20 mA TTY a RS 422/485.
• Konstrukce pomáhá odolávat elektrickému rušení běžnému v prostředí průmyslové automatizace.
• Uživatelé mohou zvolit fyzickou vrstvu rozhraní podle konkrétních provozních zařízení a tiskáren.
• CP 441-1 zpracovává sériové protokoly, jako jsou 3964 R a ASCII, bez dalšího hardwaru.
• Technici mohou konfigurovat parametry prostřednictvím STEP 7 pro rychlé uvedení do provozu a diagnostiku.

Instalační příručka

• Namontujte modul do kompatibilního slotu rozvaděče SIMATIC S7-400.
• Ověřte, že sběrnice základové desky poskytuje požadované napětí 5 V DC a 24 V DC.
• Vyberte správné rozhraní pro 20 mA TTY, RS 232C nebo RS 422/485.
• Používejte stíněné kabely a dodržujte maximální délku kabelu pro každý typ rozhraní.
• Připojte provozní zařízení nebo tiskárnu podle zapojení pinů pro zvolenou fyzickou vrstvu.
• Konfigurujte modul v prostředí STEP 7 se správným protokolem a přenosovou rychlostí.
• Před zahájením plného provozu ověřte komunikaci krátkou testovací zprávou.

Obsah balení

• 1 x komunikační modul Siemens 6ES7441-1AA03-0AE0 CP 441-1
• 1 x konfigurační balíček na CD
• 1 x rozhraní, přibližně 100 g, pokud je součástí vybrané varianty

Doprava a podpora

• Tento modul máme skladem a odesíláme jej do 5 dnů od potvrzení objednávky.
• Pro spolehlivé mezinárodní doručení využíváme společnosti FedEx, UPS a DHL.
• Vrácení zboží přijímáme do 30 dnů podle našich standardních podmínek pro vrácení.
• Kontaktujte nás ohledně velkoobjemových objednávek, náhradních dílů nebo technické podpory při výběru.

Časté dotazy

• Otázka: V jakém stavu je model 6ES7441-1AA03-0AE0?
  Odpověď: Dodáváme jej jako zcela nový originální skladový kus.
• Otázka: Kolik rozhraní tento modul CP 441-1 nabízí?
  Odpověď: Poskytuje jedno variabilní rozhraní pro komunikaci bod-bod.
• Otázka: Které fyzické vrstvy rozhraní mohu použít?
  Odpověď: Můžete použít 20 mA TTY, RS 232C V.24 nebo RS 422/485 X.27.
• Otázka: Jaká je maximální přenosová rychlost?
  Odpověď: Modul podporuje rychlost až 38,4 kbit/s v závislosti na rozhraní a protokolu.
• Otázka: Které protokoly modul podporuje?
  Odpověď: Podporuje ovladače 3964 R, ASCII a Printer.
• Otázka: Jaká je maximální délka kabelu pro RS 422/485?
  Odpověď: Stíněný kabel RS 422/RS 485 může dosahovat délky 1 200 m.
• Otázka: Kolik celkových připojení může modul obsluhovat?
  Odpověď: Celkem podporuje až 8 připojení.
• Otázka: Jaký konfigurační software potřebuji?
  Odpověď: Potřebujete STEP 7 se specializovanými formuláři pro přiřazení parametrů.
• Otázka: Kolik modul váží?
  Odpověď: Modul váží přibližně 720 g a rozhraní přibližně 100 g.
• Otázka: Kdy odesíláte zboží a které přepravce používáte?
  Odpověď: Skladové položky odesíláme do 5 dnů prostřednictvím FedEx, UPS nebo DHL.
