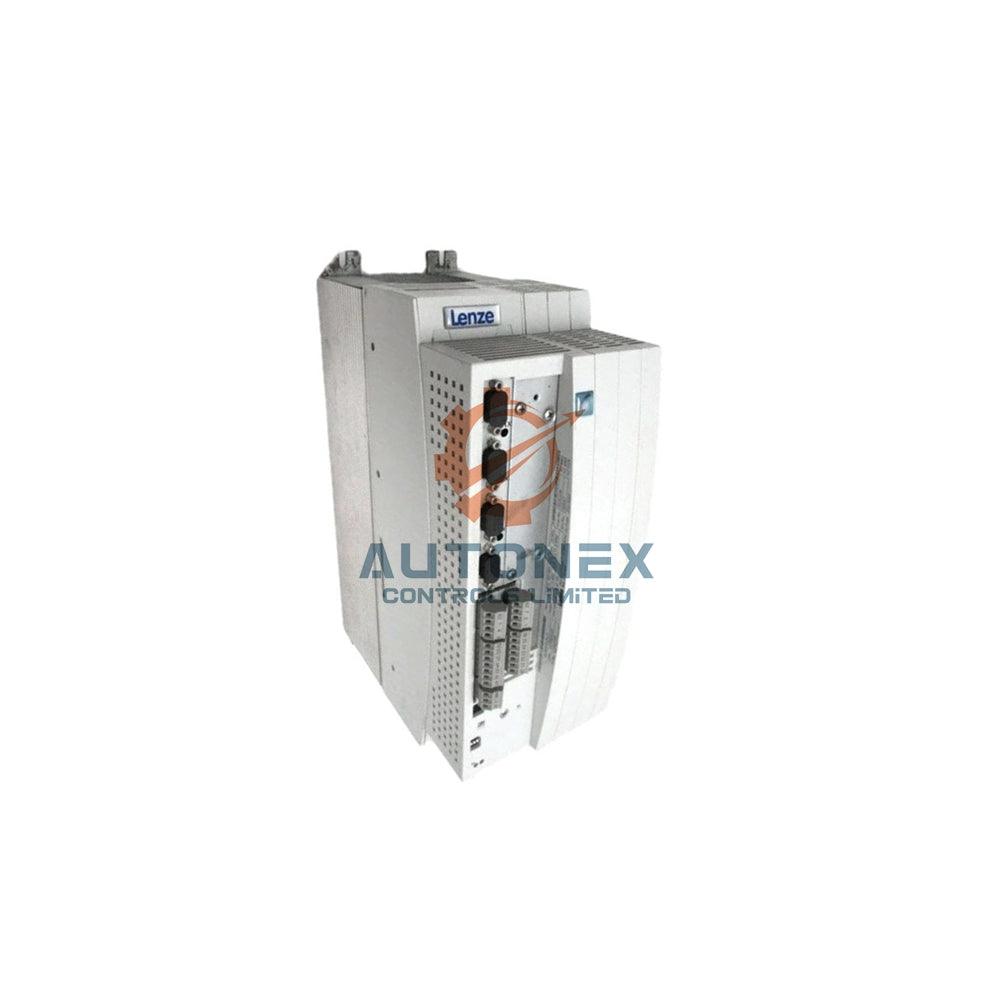

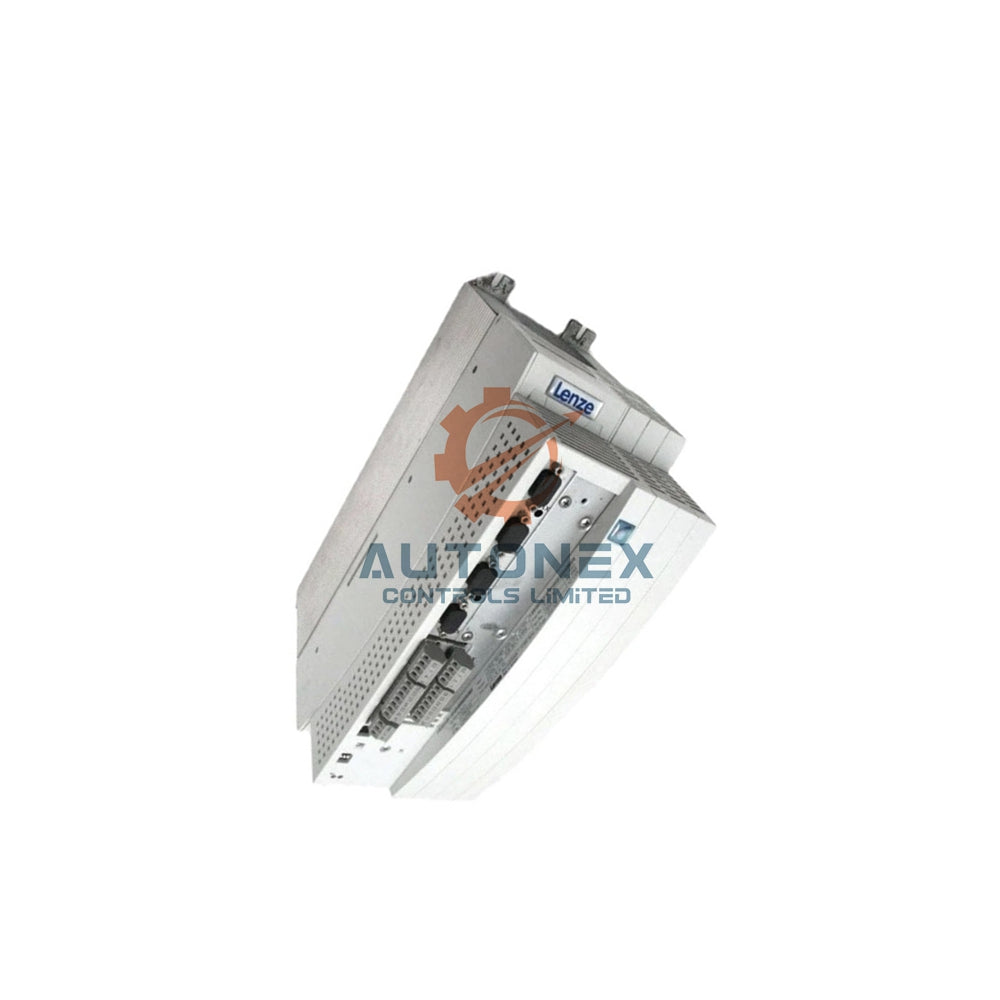

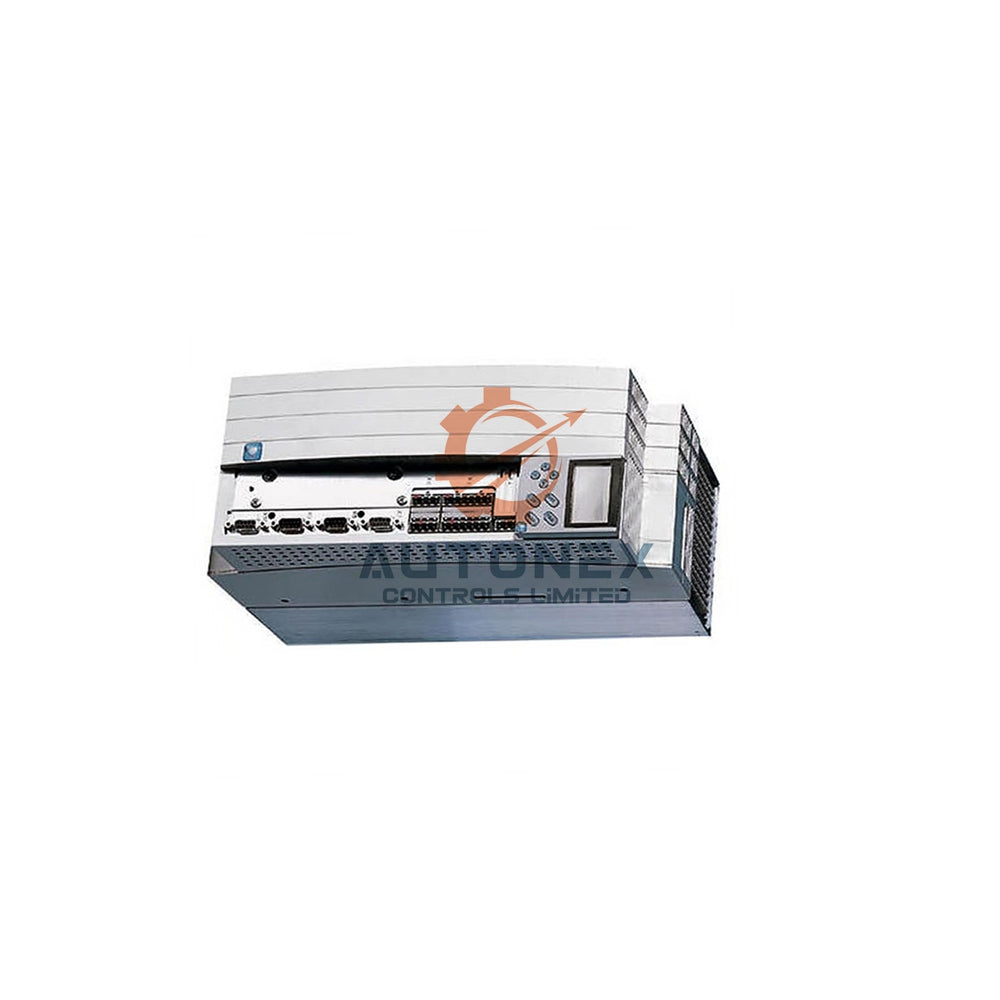

Technologický měnič Lenze EVS9328-ET Servo PLC 22 kW

Lenze EVS9328-ET Global Drive 9300 s technologií Servo PLC – měnič 22 kW

Technické údaje

• Značka: Lenze
• Model: EVS9328-ET
• Řada: Servoměniče Global Drive 9300 (technologie Servo PLC)
• Jmenovitý výkon motoru: 22.0 kW (4pólový asynchronní motor, 400 V)
• Jmenovitý výstupní proud: 47.0 A jmenovitě při spínací frekvenci 8 kHz
• Maximální výstupní proud: 70.5 A při spínací frekvenci 8 kHz (režim přetížení 150 % × In)
• Způsob řízení: Vektorové řízení servopohonu (SC) pro synchronní a asynchronní servomotory
• Programová paměť: 655 kByte flash
• Analogové vstupy: 2 kanály, ±10 V (přepínatelné na 0...20 mA), 11 bitů + znaménko
• Analogové výstupy: 2 kanály, 9 bitů + znaménko
• Digitální vstupy: Celkem 6 (1 povolení řídicí jednotky + 5 volně přiřaditelných), úroveň PLC podle IEC 61131-2
• Digitální výstupy: 4 výstupy, 50 mA na výstup
• Vstup resolveru: 9pinový konektor Sub-D
• Vstup snímače: Víceúčelový vstup pro inkrementální snímače TTL/SinCos a absolutní snímače Hiperface
• Digitální frekvenční vstup/výstup: Každý dvoukanálový, 9pinový konektor Sub-D
• Napájecí napětí: 3/PE AC 320...528 V jmenovitě, 45...65 Hz; alternativní napájení stejnosměrným proudem 460...740 V
• Ztrátový výkon při 400 V: 640 W
• Provozní teplota: 0...+50 °C okolní teploty (při teplotách nad +40 °C se výstupní proud snižuje o 2.5 %/°C)
• Skladovací teplota: -25...+55 °C
• Relativní vlhkost: Průměrně 85 % RH, bez kondenzace (klimatická třída 3K3 podle EN 50178)
• Stupeň krytí: IP20
• Rozměry (V×W×H): 350 × 250 × 250 mm
• Hmotnost: 12.5 kg

Komunikace a rozšíření

• Vestavěná systémová sběrnice CAN (X4) podporuje integrovaný protokol CANopen
• Automatizační rozhraní AIF (X1) umožňuje připojení klávesnice nebo připojitelného komunikačního modulu
• Slot AIF podporuje moduly PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB) a LECOM A/B (EMF2102IB)
• EVS9328-ET zajišťuje logiku pohonu a řízení pohybu v jedné kompaktní jednotce

Návod k instalaci

• Namontujte měnič svisle do rozvaděče a ponechte dostatek prostoru pro proudění vzduchu
• Připojte napájení 3/PE AC v rozsahu 320...528 V a dodržujte místní předpisy pro elektroinstalaci
• Zapojte resolver do vstupu Sub-D 9pin a enkodér do víceúčelového vstupu pro enkodéry
• Nahrajte program PLC do flash paměti o kapacitě 655 kByte prostřednictvím rozhraní AIF
• Před zahájením uvádění do provozu nastavte signál povolení řídicí jednotky na digitálním vstupu 1
• Aby se výstupní proud při plném výkonu nesnižoval, udržujte okolní teplotu pod +40 °C

Obsah balení

• 1 × Měnič Lenze EVS9328-ET Servo PLC Technology
• 1 × Konektor resolveru (Sub-D 9pinový)
• 1 × Konektor digitálního frekvenčního vstupu/výstupu (Sub-D 9pinový)
• 1 × Návod k instalaci a uvedení do provozu

Doprava a doručení

• Zasíláme po celém světě prostřednictvím FedEx, UPS a DHL
• Zboží skladem opouští náš sklad do 5 dnů od potvrzení objednávky
• U způsobilých produktů podporujeme vrácení do 30 dnů
• Všechny jednotky jsou zcela nové a originální

Často kladené otázky

• Q: Jaký výkon motoru podporuje Lenze EVS9328-ET?
  A: Jednotka má jmenovitý výkon 22,0 kW pro čtyřpólový asynchronní motor při napětí 400 V.
• Q: Jak velkou programovou paměť má toto Servo PLC?
  A: Nabízí flash paměť o kapacitě 655 kByte pro programy vestavěného PLC.
• Q: Jaký je maximální výstupní proud při frekvenci 8 kHz?
  A: Měnič poskytuje maximální proud 70,5 A, což odpovídá 150 % jmenovitého proudu 47,0 A.
• Q: Které moduly průmyslové sběrnice lze použít ve slotu AIF?
  A: Můžete použít moduly PROFIBUS DP, DeviceNet, INTERBUS nebo LECOM A/B.
• Q: Jaký rozsah okolních teplot měnič podporuje?
  A: Funguje v rozsahu od 0 do +50 °C, ale výstupní proud se při teplotách nad +40 °C snižuje.
• Q: Máte tento model skladem a jak rychle ho odesíláte?
  A: Ano, máme zboží skladem a odesíláme ho do 5 dnů prostřednictvím DHL, FedEx nebo UPS.
