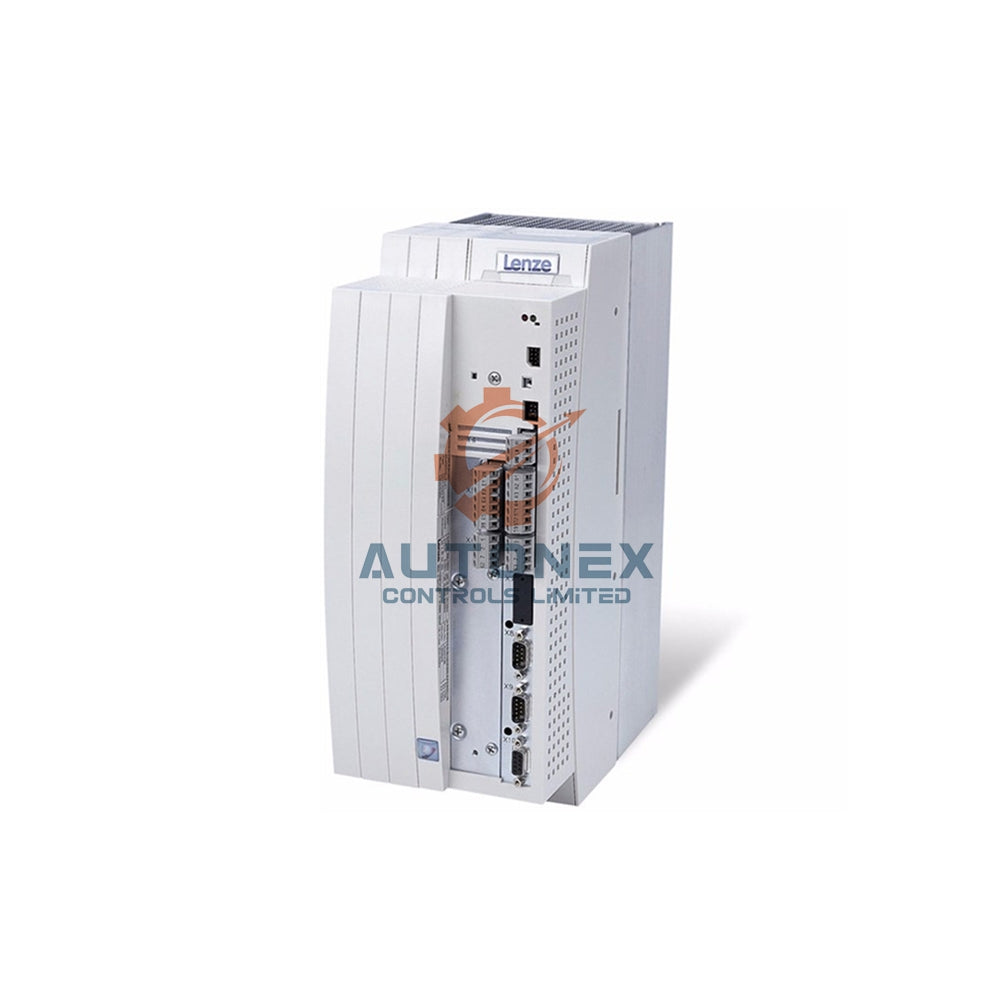

Servoměnič Lenze EVS9323-ER 1.5 kW s polohovým řízením

Regulátor registru Lenze EVS9323-ER Global Drive 9300 – servoměnič 1.5 kW

Technické specifikace

• Značka: Lenze
• Model: EVS9323-ER
• Řada: Servoměniče Global Drive 9300
• Jmenovitý výkon motoru: 1.5 kW (asynchronní motor se 4 póly, 400 V)
• Jmenovitý výstupní proud: Jmenovitě 3.9 A při spínací frekvenci 8 kHz
• Maximální výstupní proud: 5.9 A při spínací frekvenci 8 kHz (režim přetížení 150 % × In)
• Metoda řízení: Vektorové řízení servopohonu (SC) pro synchronní a asynchronní servomotory
• Analogové vstupy: 2 kanály, ±10 V (přepínatelné na 0...20 mA), 11 bitů + znaménko
• Analogové výstupy: 2 kanály, 9 bitů + znaménko
• Digitální vstupy: Celkem 6 (1 povolení regulátoru + 5 volně přiřaditelných), úroveň PLC podle IEC 61131-2
• Digitální výstupy: 4 výstupy, 50 mA na výstup
• Vstup resolveru: Sub-D 9 pinů
• Vstup enkodéru: Vícestandardní vstup enkodéru pro inkrementální enkodéry TTL/SinCos a absolutní enkodéry Hiperface
• Digitální vstup/výstup frekvence: Dvoukolejné provedení každého, Sub-D 9 pinů
• Napájecí napětí: 3/PE AC 320...528 V jmenovitě, 45...65 Hz; alternativní napájení stejnosměrným proudem 460...740 V
• Ztrátový výkon při 400 V: 140 W
• Provozní teplota: Okolní teplota 0...+55 °C (při teplotě nad +40 °C se výstupní proud snižuje o 2.5 %/°C)
• Skladovací teplota: -25...+55 °C
• Relativní vlhkost: Průměrně 85 % RH, bez kondenzace (klimatická třída 3K3 podle EN 50178)
• Stupeň krytí: IP20
• Rozměry (V×W×H): 350 × 97 × 250 mm
• Hmotnost: 5.0 kg

Komunikace a rozšíření

• Vestavěná systémová sběrnice CAN (X4) podporuje integrovaný protokol CANopen
• Rozhraní automatizace AIF (X1) podporuje ovládací panel nebo připojitelný komunikační modul
• Slot AIF podporuje moduly PROFIBUS DP (EMF2133IB), DeviceNet (EMF2179IB), INTERBUS (EMF2113IB) a LECOM A/B (EMF2102IB)
• EVS9323-ER je vhodný pro síťové systémy řízení registrů v tiskařských a balicích linkách

Návod k instalaci

• Namontujte měnič svisle do rozvaděče a ponechte dostatek prostoru pro proudění vzduchu
• Připojte napájení 3/PE AC v rozsahu 320...528 V a dodržujte místní elektrotechnické předpisy
• Připojte resolver ke vstupu Sub-D s 9 piny a enkodér ke vstupu pro více enkodérů
• Před uvedením do provozu nastavte signál povolení regulátoru na digitálním vstupu 1
• Do slotu AIF vložte ovládací panel nebo modul průmyslové sběrnice podle požadavků vaší sítě
• Aby nedocházelo ke snižování výkonu, udržujte okolní teplotu pod +40 °C

Obsah balení

• 1 × Servoměnič pro řízení registrů Lenze EVS9323-ER
• 1 × Konektor resolveru (9pinový Sub-D)
• 1 × Konektor digitálního frekvenčního vstupu/výstupu (9pinový Sub-D)
• 1 × Návod k instalaci a uvedení do provozu

Doprava a doručení

• Zasíláme do celého světa prostřednictvím FedEx, UPS a DHL
• Položky skladem odesíláme z našeho skladu do 5 dnů od potvrzení objednávky
• U způsobilých produktů nabízíme možnost vrácení do 30 dnů
• Všechny jednotky jsou nové a originální

Často kladené otázky

• D: Jaký výkon motoru podporuje Lenze EVS9323-ER?
  O: Jednotka má jmenovitý výkon 1,5 kW pro čtyřpólový asynchronní motor při napětí 400 V.
• D: Které enkodéry mohu připojit k tomuto registru?
  O: Podporuje inkrementální enkodéry TTL a SinCos a také absolutní enkodéry Hiperface.
• D: Jaký je maximální výstupní proud při 8 kHz?
  O: Měnič poskytuje maximální proud 5,9 A, což odpovídá 150 % jmenovitého proudu 3,9 A.
• D: Které moduly průmyslové sběrnice lze použít ve slotu AIF?
  O: Můžete použít moduly PROFIBUS DP, DeviceNet, INTERBUS nebo LECOM A/B.
• D: Jaký rozsah okolních teplot měnič podporuje?
  O: Funguje při teplotách od 0 do +55 °C, ale nad +40 °C se výstupní proud snižuje.
• D: Máte tento model skladem a jak rychle jej odesíláte?
  O: Ano, máme je skladem a odesíláme do 5 dnů prostřednictvím DHL, FedEx nebo UPS.
