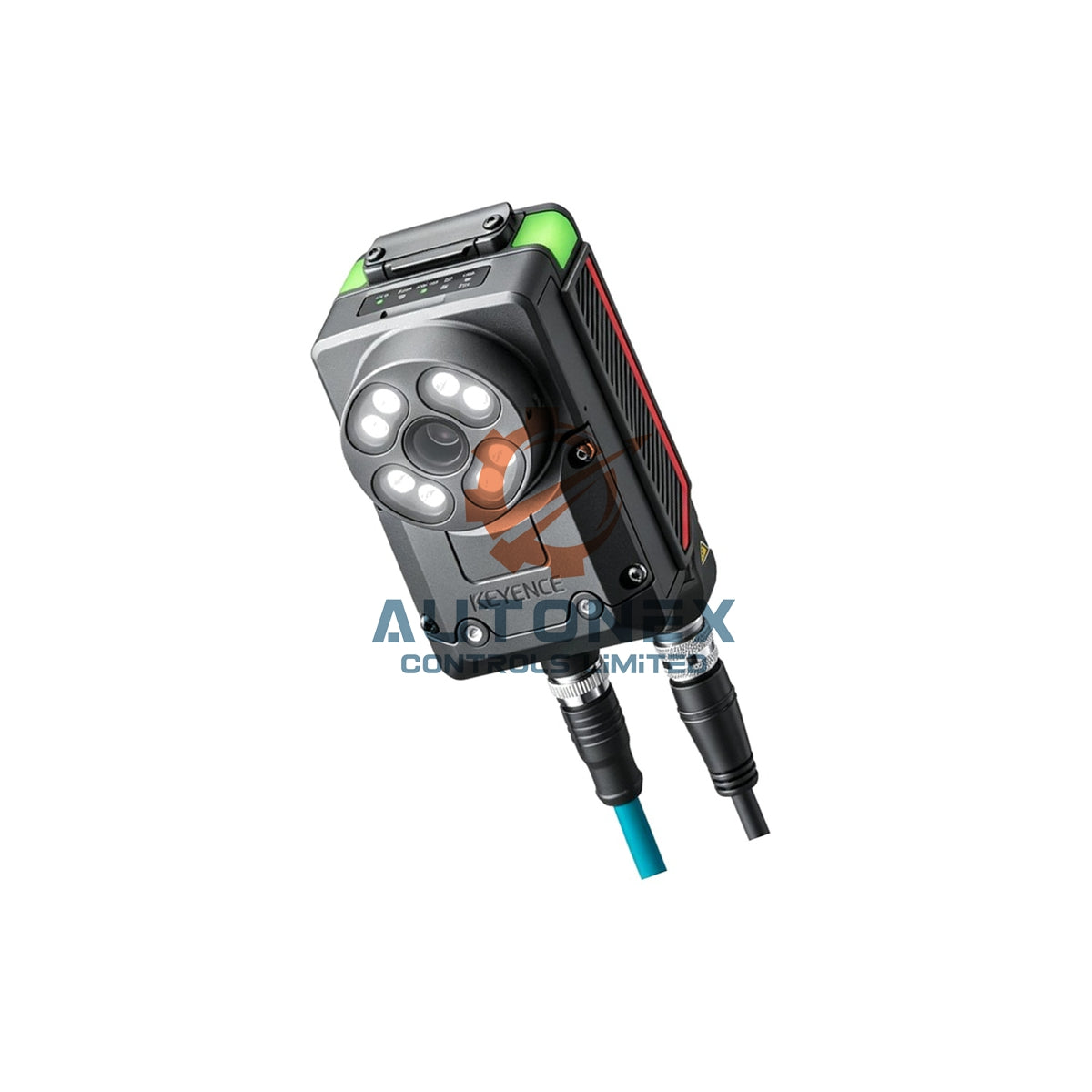

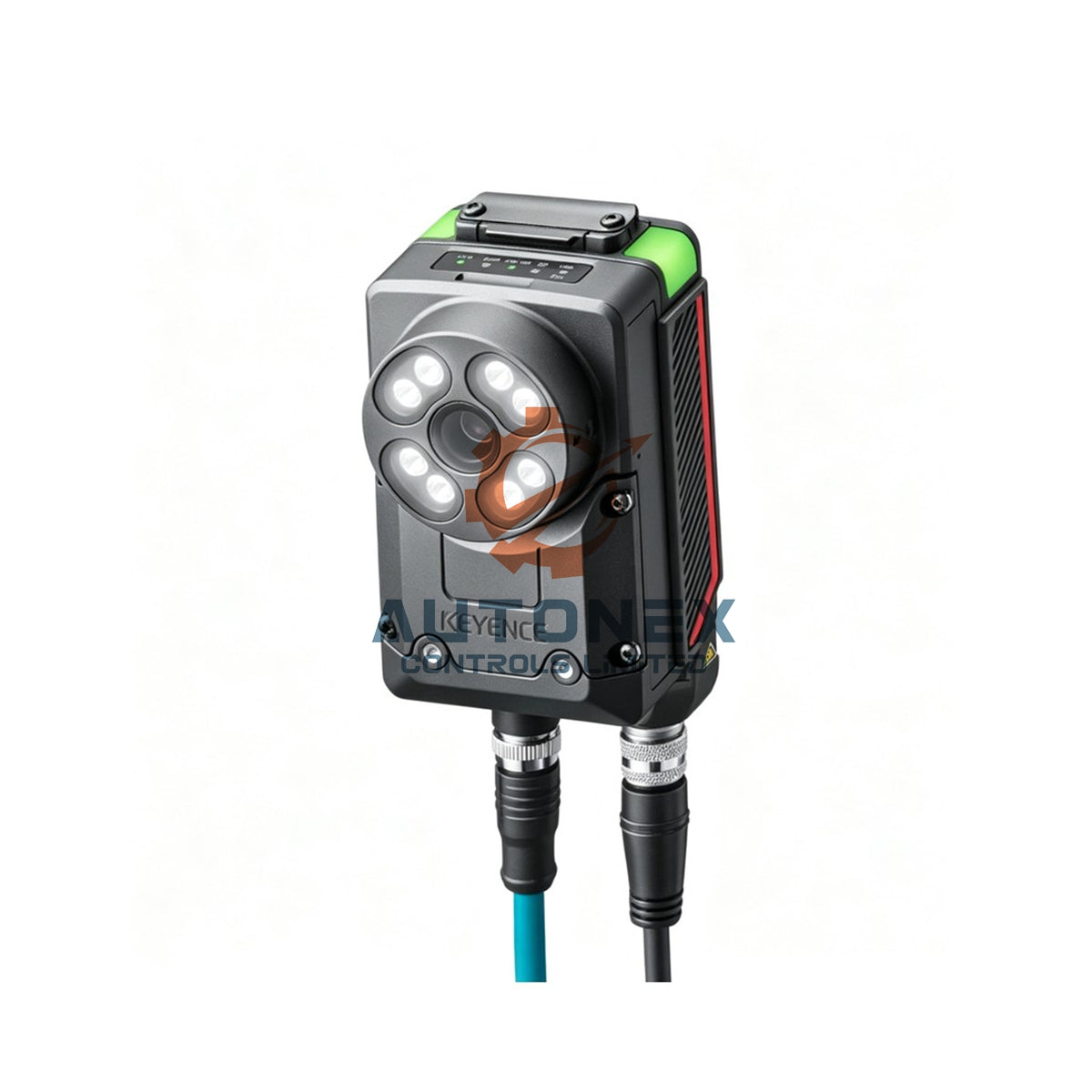

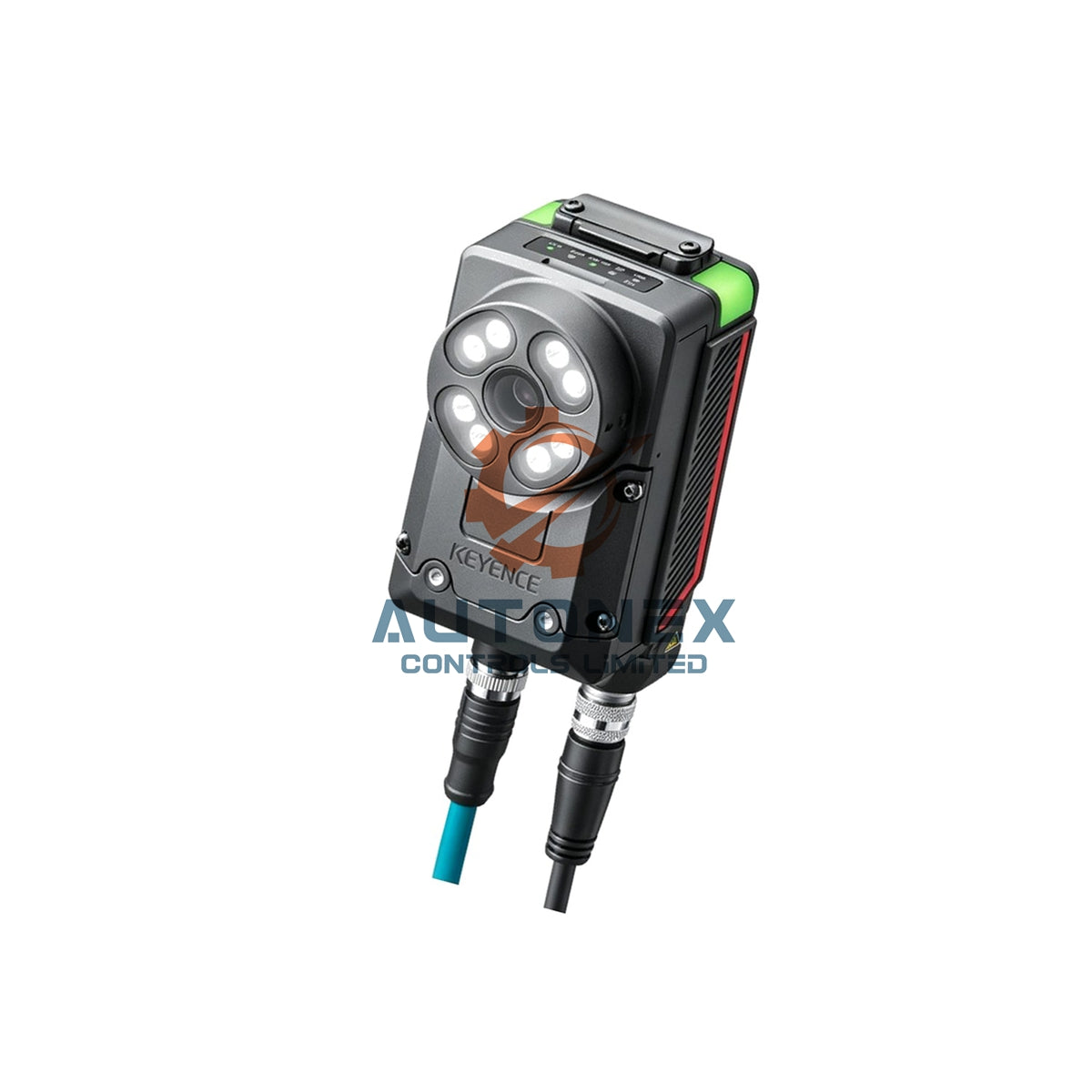

IV4-600MA Keyence AI snímač vidění, monochromatická kamera

Keyence IV4-600MA AI Vision Sensor – Monochromatická chytrá kamera se širokým zorným polem

Základní technické specifikace

• Značka: Keyence
• Model: IV4-600MA
• Řada: řada IV4
• Typ: chytrá kamera se širokým zorným polem
• Obrazový snímač: monochromatický CMOS 1/2,9 palce, 1280 x 960 pixelů
• Zorné pole: 51 x 38 mm při vzdálenosti 50 mm, až 2730 x 2044 mm při vzdálenosti 3000 mm
• Zaostřování: automatické zaostřování
• Doba expozice: 12 µs až 10 ms
• Osvětlení: infračervená LED s pulzním osvětlením
• Počet nástrojů: 65 nástrojů
• Dostupné režimy: standardní režim, režim třídění, režim AI Through Count

Komunikační a elektrické údaje

• Vestavěný port: 8pinový zásuvkový ethernetový konektor M12 s kódováním X pro 1000BASE-T/100BASE-TX
• Protokoly: EtherNet/IP, PROFINET CC-B, bezprocedurální komunikace TCP/IP (x2), FTP klient, SFTP klient, SNTP klient, server OPC UA, MQTT klient
• Rozšíření komunikace: jednotka IV4-CU1 podporuje PROFINET CC-C a EtherCAT; jednotky řady DL přidávají EtherCAT, CC-Link, DeviceNet a RS-232C
• Napájecí napětí: 24 VDC +25 %, -20 % včetně zvlnění
• Spotřeba energie: maximálně 3,4 A při 19,2 V; maximálně 2,7 A při 24,0 V
• Průměrný příkon: 9,3 W bez jednotky AI osvětlení pro snímání; 12,8 W s jednotkou AI osvětlení pro snímání
• Typ výstupu: otevřený kolektor, přepínatelný NPN/PNP, přepínatelný N.O./N.C., maximálně 30 V 50 mA
• PoE: třída napájení 4/6
• Vstupy: celkem 6, z toho 3 volitelné IN/OUT
• Výstupy: celkem 6, z toho 3 volitelné IN/OUT

Odolnost vůči prostředí a konstrukce

• Provozní teplota: 0 až +50 °C bez zamrzání
• Relativní vlhkost: maximálně 85 % RH bez kondenzace
• Stupeň krytí: IP67, kromě případů, kdy jsou nainstalovány polarizační filtry OP-88640/OP-88641/OP-88644/OP-88645
• Odolnost proti vibracím: 10 až 500 Hz, 0,816 G²/Hz, směry X/Y/Z
• Odolnost proti nárazům: 500 m/s², 3krát v každém z 6 směrů
• Materiál: hlavní kryt z hliníkového tlakového odlitku, akrylátový přední kryt s tvrdou povrchovou úpravou, zadní kryt a víko z PBT, kryt indikátoru z TPU, napájecí konektor z PA/POM, ethernetový konektor ze slitiny mědi s niklováním
• Hmotnost: přibližně 370 g bez jednotky AI osvětlení pro snímání; přibližně 560 g s jednotkou AI osvětlení pro snímání
• Bezpečnost proti ESD: v souladu s IEC61340-5-1

Instalační příručka

• Namontujte IV4-600MA ve vzdálenosti nejméně 50 mm od snímaného objektu.
• Pomocí funkce automatického zaostřování rychle upravte ostrost obrazu.
• Pro síťovou komunikaci připojte 8pinový ethernetový kabel M12 s kódováním X.
• Zajistěte stabilní napájení 24 VDC v rámci stanoveného rozsahu tolerance.
• Během provozu udržujte zařízení při teplotě 0 až +50 °C a relativní vlhkosti pod 85 % RH.
• Polarizační filtry instalujte pouze v případě, že ve vašem prostředí není vyžadován stupeň krytí IP67.

Obsah balení

• 1x kamerový snímač Keyence IV4-600MA
• 1x napájecí konektor
• 1x vodotěsná krytka ethernetového konektoru
• 1x vodotěsná krytka napájecího konektoru
• 1x kryt provozního indikátoru

Doprava a podpora

• Tento model máme skladem pro rychlé vyřízení objednávky.
• Odesíláme do 5 dnů prostřednictvím společností FedEx, UPS nebo DHL.
• Nabízíme 30denní lhůtu pro vrácení zboží pro váš klid.
• Všechny jednotky jsou zcela nové a originální.

Časté dotazy

• Jaký je rozsah zorného pole modelu IV4-600MA? Pokrývá 51 x 38 mm při vzdálenosti 50 mm až 2730 x 2044 mm při vzdálenosti 3000 mm.
• Podporuje tento kamerový snímač barevné snímání? Ne, používá monochromatický CMOS snímač 1/2,9 palce s rozlišením 1280 x 960 pixelů.
• Jaké komunikační protokoly IV4-600MA podporuje? Podporuje EtherNet/IP, PROFINET CC-B, TCP/IP, FTP, SFTP, SNTP, OPC UA a MQTT.
• Jaká je spotřeba energie tohoto modelu? Bez jednotky AI osvětlení pro snímání činí 9,3 W a s ní 12,8 W.
• Lze tuto kameru použít v prostředí s oplachováním? Ano, má stupeň krytí IP67, s výjimkou případů, kdy jsou nainstalovány polarizační filtry.
• Kolik nástrojů IV4-600MA nabízí? Nabízí 65 nástrojů pro flexibilní kontrolní úlohy.
• Jakou metodu osvětlení tento model používá? Používá infračervenou LED s pulzním osvětlením.
• Jaký je rozsah provozní teploty? Funguje při teplotě od 0 do +50 °C bez zamrzání.
